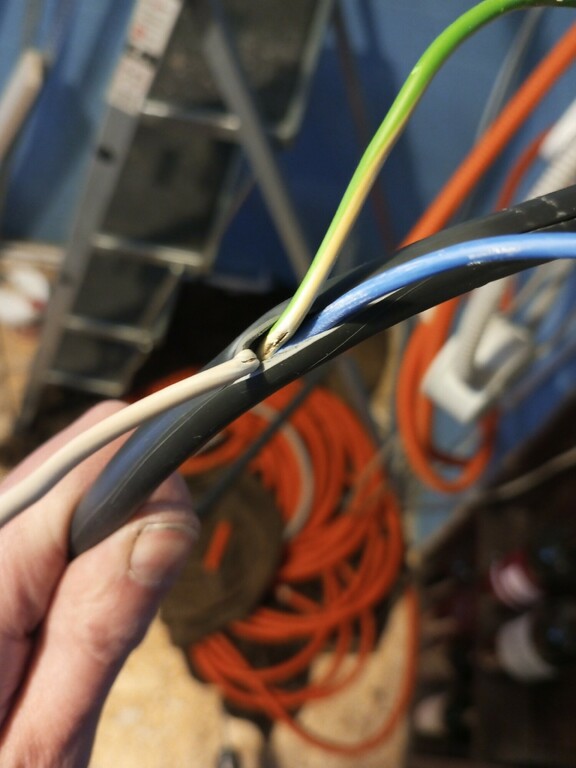

Камрады, возможно ли затянуть Кольчугинский ВВГнг(A)-LS_3x2.5 в легкую гофру ПВХ D16?
Если да, то в гофру какого производителя?
Как выяснилось, толстая/плотная оболочка увеличивает общий диаметр указанного провода…
Не говорите что мне делать и я не скажу куда вам идти.
Регистрация: 29.04.2017
Нижний Новгород
Сообщений: 727

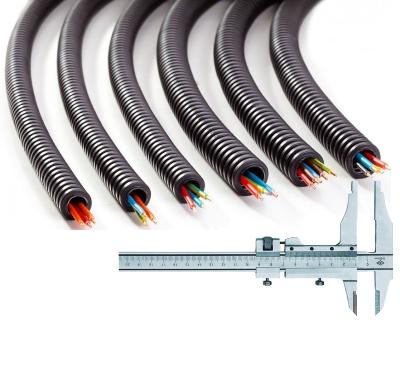

Внутренний диаметр у 16 ПВХ гофры около 10.5-11.8мм. Номинальный наружный диаметр вашего кабеля 12,2 для 0,66кВ и 13,1 для 1кВ
Гофра явно нужна больше.
Регистрация: 21.12.2016
Москва
Сообщений: 143
Спасибо за технические параметры, но меня интересует, есть ли гофра внешнего размера D16 в которую можно впихнуть Кольчугинский ВВГнг(A)-LS_3x2.5!
Не говорите что мне делать и я не скажу куда вам идти.
Регистрация: 17.02.2008
Краснодар
Сообщений: 18846
sivuch, 3х2,5 вообще практически не впихивается в 16-ю гофру. Не только кольчугинский. Да и нужды в этом нет никакой, потому что 20-я гофра вообще не дефицит.
sivuch написал:
есть ли гофра внешнего размера D16 в которую можно
Вы серьезно думаете, что все гофры "внешнего размера D16" разные внутри?
Регистрация: 29.10.2005
Москва
Сообщений: 97126
sivuch написал:
Спасибо за технические параметры, но меня интересует, есть ли гофра внешнего размера D16 в которую можно впихнуть Кольчугинский ВВГнг(A)-LS_3x2.5!
sivuch,
На основании технического параметра диаметр 12.2мм можете поискать в сети гофру 16 с внутренним диаметром хотя бы 13 мм , то есть с гофростенкой 1.5мм
Найдете — отпишитесь….
Регистрация: 21.12.2016
Москва
Сообщений: 143
Камрады, мне не нужны размышления на тему "зачем", интересен ответ на вопрос "можно ли"?
Radio написал:
Вы серьезно думаете, что все гофры "внешнего размера D16" разные внутри?
Судя по ответу tyuk, не только я так думаю.
BV написал:
Найдете — отпишитесь….
Ваш флуд весьма не информативен)))
Можно конечно использовать пластиковую трубку D16, у неё внутренний D14… Но это не совсем то, что нужно.
Не говорите что мне делать и я не скажу куда вам идти.
Регистрация: 17.02.2008
Краснодар
Сообщений: 18846
sivuch написал:
интересен ответ на вопрос "можно ли"?
Нельзя.
Я нормально ответил вроде бы? По существу?
Регистрация: 21.12.2016
Москва
Сообщений: 143
Radio написал:
Вы серьезно думаете, что все гофры "внешнего размера D16" разные внутри?
Изучение ассортимента разных производителей подтверждает сказанное камрадом tyuk, и это относится как к гофре ПВх, так и к ПНД, но
BV написал:
Найдете — отпишитесь….
есть труба гофрированная, полиамидная, производства DKC. Внешний диаметр 15.8 мм, внутренний 12.2 мм Кольчугинский ВВГнг(A)-LS_3x2.5 входит со свистом. Всё бы хорошо, но — стоимость! Средний ценник 60-70 руб за метр….
Как то так. Будем дальше изучать, ассортимент…
Не говорите что мне делать и я не скажу куда вам идти.
Регистрация: 29.10.2005
Москва
Сообщений: 97126
sivuch, еще раз спрошу — зачем нужна гофра на кабеле? Цель этого действа какая?
Регистрация: 21.12.2016
Москва
Сообщений: 143
BV, не для возможности замены без вскрытия стяжки)))
защита от агрессивной среды стяжки, возможность для кабеля "дышать", защита перехода пол-стена
для начала хватит?
Не говорите что мне делать и я не скажу куда вам идти.
Регистрация: 29.10.2005
Москва
Сообщений: 97126
Так вот продолжи о дыхании… .
.
Допустим кабель у Вас переходит из стяжки в стену…
.
Известно, что в некоторых случаях стяжка при сушке может задрать края даже до сантиметра…
.
Расскажите пожалуйста как Ваша гофра с внутренним диаметром 12.2 плотно заделанная раствором во впадинах спасет кабель диаметром 12.2 от участи быть раздавленным?
.
Как в вашем случае будет соблюдаться вот эти требование ниже?
.
ГОСТ Р 50571.5.52-2011. Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки
522.8.9 Электропроводки должны быть смонтированы так, чтобы избегать приложения механических усилий к проводникам и соединениям.
522.8.13 Кабели, шины и другие электрические проводники, которые проходят через температурные швы, должны быть выбраны и установлены таким образом, чтобы их перемещение не вызывало повреждений электрооборудования, например использование гибкого проводного соединения.
522.8.14 Если электропроводка проходит через перегородку, она должна быть защищена от механических повреждений, например металлической оболочкой или применением бронированных кабелей, или при помощи трубы, или уплотнительного кольца.
522.15.1 В местах, где конструкции здания могут смещаться одна относительно другой (CBЗ), крепление проводов и кабелей и их механическая защита должны позволять такое относительное смещение, которое не подвергает провода и кабели избыточному механическому воздействию.
Регистрация: 20.08.2012
Тула
Сообщений: 6419
sivuch, Что Вам мешает взять гофру и попробовать, если не верите?
Если очень хочется засунуть кабель куда-нибудь, возьмите гладкостенную пвх трубу 16, в неё залезет и даже сменяемость будет, если участок ровный без изгибов.
Вечный студент
Регистрация: 17.07.2008
Красноярск
Сообщений: 12075
sivuch написал:
возможно ли затянуть Кольчугинский ВВГнг(A)-LS_3x2.5 в легкую гофру ПВХ D16?
Если и возможно затянуть, то будет в натяг, а это значит, что будет подрастянут кабель, что в будущем приведёт к его повреждению. Зачем ГОСТ то нарушать?
ИМХО (IMHO)
