Выбор инструмента и материала

Пайка полипропиленовых труб потребует от вас наличия необходимого материала и инструмента. Фитинги и трубы выбираются индивидуально для каждой сантехнической системы. Наличие чертежа гарантирует возможность подсчета необходимого количества деталей, что очень важно. Учитывается диаметр трубы, количество изгибов и переходников, а также точек соединения с конвектором или кранами.

Чтобы максимально быстро произвести монтаж полипропиленовых труб понадобиться следующий инструмент:

1. Маркер (любого цвета, кроме белого);
2. Рулетка;
3. Ножницы для резки полипропиленовой трубы;
4. Удлинитель;
5. Шейвер (понадобиться только в работе с армированной трубой);
6. Паяльный аппарат с насадками (второе название — утюг).

Эти принадлежности обязательны, без их наличия качественная полипропиленовая сварка нереальна, надежность системы может быть под сомнением. В качестве дополнительного расходного материала может понадобиться обезжиривающее средство и тряпка для протирания трубы.

Паяльный аппарат

Представляет собой утюг пайки полипропиленовых труб (рисунок 1): небольшое приспособление, состоящее из ручки, корпуса и нагревательной пластины. На корпусе обязательно есть переключатель температур, который необходимо настраивать исходя из размера и толщины трубы (для ППР изделий с диаметром до 40 мм, стандартным будет диапазон температур от 260 до 300 С0).

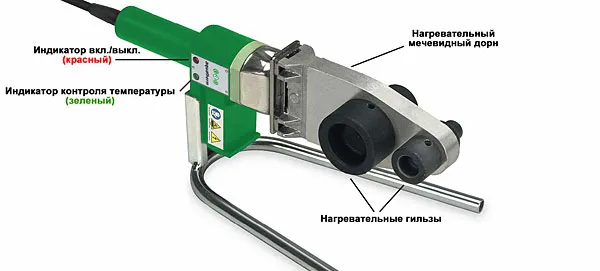

Рисунок 1 — Паяльник для пайки полипропиленовых труб

Для правильной работы:

•      Подключите аппарат к розетке и разместите его в максимальной близости от места работы.
•      Закрепите на нагревательном элементе насадки необходимого диаметра.
•      Включите паяльный аппарат для полипропиленовых труб в сеть и, установите его на специальной подставке, оставьте греться.
•      Пока паяльник греется, займитесь подготовкой материала к обработке, чтобы продуктивно провести 5—10 минут, которые понадобятся для накаливания насадок.

Подготовка материала

Для того, чтобы сделать заготовки вам понадобится рулетка, маркер и ножницы. Резка полипропиленовых труб не занимает много времени. Нанесите метки на местах необходимого отрезания при помощи рулетки и маркера. Узнать размеры необходимой заготовки можно из детального чертежа или самостоятельно, вымерив необходимые данные рулеткой. Далее делайте все поэтапно, чтобы рационально провести время нагрева паяльника:

1. Возьмите в одну руку ножницы для резки полипропиленовой трубы (рисунок 2), а в другую саму трубу.
2. Место необходимого сечения выложите в специальном желобе на ручке ножниц.
3. Удостоверьтесь, что срез будет сделан ровно и точно по линии.
4. Режьте трубу без спешки, чтобы ножницы плавно входили в изделие, а не продавливали его.
5. При помощи шейвера снимите фаску с края трубы (рисунок 3).

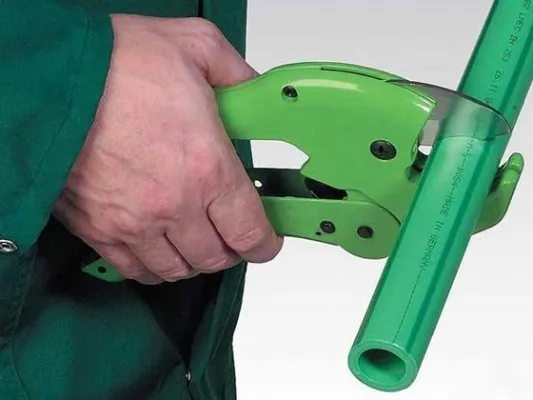

Рисунок 2 — Ножницы для резки полипропиленовых труб

Подготовка материала завершена, и если паяльник для полипропиленовых труб еще недостаточно нагрелся (это можно узнать по горящему температурному маячку на корпусе), можете протереть трубу снаружи от пыли и других загрязнений.

Рисунок 3 — Шейвер для снятия фаски

Пайка

Возьмите паяльник для труб из полипропилена перед собой, положите в прямой доступности нужные заготовки и фитинги.

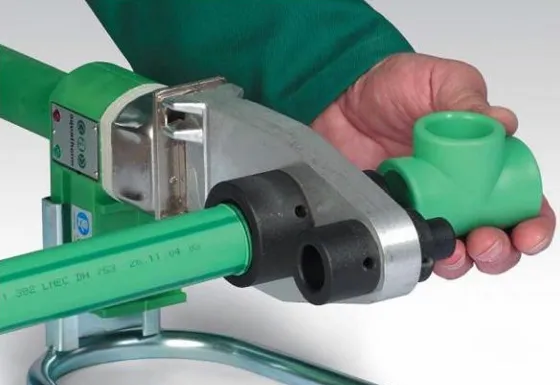

Рисунок 4 — Работа с паяльником полипропилена

1. Поместите трубу внутрь насадки (гильзы) на паяльнике для нагрева наружного слоя ППР (рисунок 4).
2. Оденьте муфту на дрон с противоположной стороны нагревательного элемента, она предназначена для плавки внутреннего слоя трубы (рисунок 4).
3. Держите материал в паяльнике 5—10 секунд, чтобы не перегреть полипропилен (таблица 1).
4. Соедините трубу и фитинг между собой: легким натиском труба вгоняется в отверстие фитинга, и выравнивается (рисунок 5).
5. Старайтесь не прокручивать трубу в фитинге и не создавать излома.
6. Отложите готовое изделие в сторону на 2—5 минут до полного остывания (таблица 1).

Подробные параметры пайки полипропиленовых труб диаметров 20, 25, 32, 40, 50, 63, 75, 90, 110 мм: ширина сварочного пояса, время нагрева трубы, время соединения труб и фитингов, время остывания трубы представлены в таблице 1.

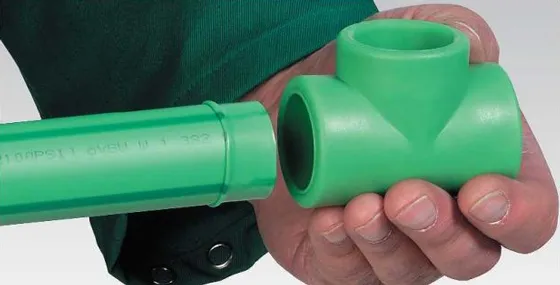

Рисунок 5 — Соединение нагретой трубы и фитинга

Старайтесь выполнять все быстро и аккуратно, но если одна из заготовок вышла сомнительного качества, ее лучше не монтировать в систему. Такой расходный материал, как фитинги и труба полипропиленовая, цена на которые довольно низкая, можно легко заменить на новые, не затрачивая огромных средств.

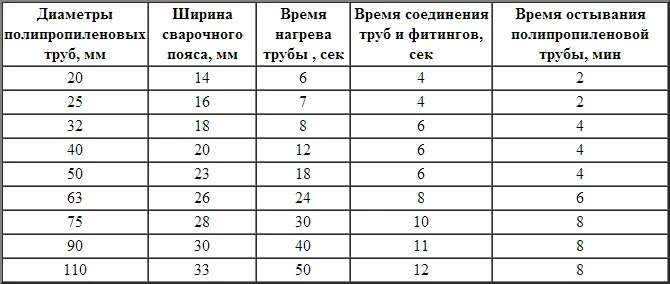

Таблица 1 — Параметры пайки ПП труб

Монтаж и соединение системы

После того, как основные магистрали и соединения уже готовы, необходимо произвести монтаж. Он включает себя:

1. Сварку частей, непосредственно на месте прокладки магистрали;
2. Прикрепление всей системы к полу или стене;
3. Соединение с радиатором, кранами или котлом.

Сварка и врезание в систему подачи воды производится уже после привязки трубы с полу, стене или потолку (рисунок 6).

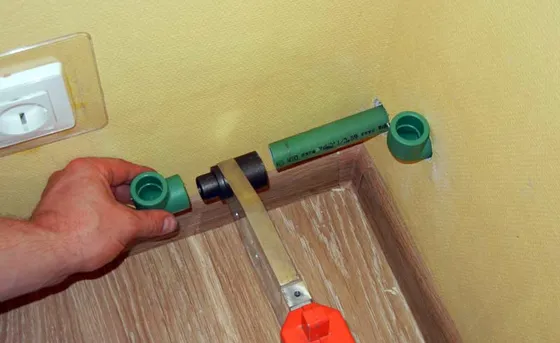

Рисунок 6 — Подключение к магистрали

Врезание

Спустите воду из действующей трубы, сделайте надрез в месте соединения и впаяйте на месте среза тройник, соединив тем самым подачу и разводку. При монтаже системы отопления необходимо применить зачистку (шейвер).

Привязка трубы

Давление в системе постоянно изменяется, передвигая такой мягкий материал, как ППР. Чтобы зафиксировать систему и избавиться от возможного провисания необходимо надежно закрепить магистрали на неподвижную стену. Для этого используют специальные клипсы или хомуты. Обездвиженная система сохранит соединения в целостности на долгие годы.

Альтернативные способы монтажа

Пайка при помощи утюга для ППР — не единственный способ соединения системы. Чтобы соединить полипропиленовые трубы достаточно купить обжимной агрегат или прибегнуть к системе с применением фланцев. Всего существует три способа пайки горячих систем:

1. Раструбная. Идеально подходит для труб 16—40 диаметра. Паяльные аппараты для труб большего размера используют редко из-за их неудобного и неэффективного выполнения задачи. После раструбной спайки создается надежное соединение, которое может выдерживать механические удары и высокое давление внутри трубы.
2. Муфтовая. Для соединения используются соединительные муфты. В паяльном аппарате нагреваются дрон и гильза необходимого диаметра, далее происходит плавка конца трубы и муфты. Подогретый полипропилен должен иметь вязкую форму, чтобы спайка прошла успешно. Метод подходит до труб диаметром до 90 мм.
3. Стык встык. Для соединения используется специальный аппарат, который равномерно прогревает края двух труб. После нагрева оба конца соединяются под давлением до полного остывания полипропилена. Данный метод обычно используют для сварки канализационных труб, в которых присутствует небольшое давление. Эффективно используется при необходимости на трубах сотого диаметра и выше.

Вывод

Сварка труб из полипропилена — это несложная работа, справиться с ней может фактически любой человек без привлечения специалиста. Полипропилен — недорогой, но прочный материал, он используется создания для всевозможных сантехнических систем: начиная от прокладки подземной канализации, заканчивая системой горячего водоснабжения. Монтаж и подготовка системы к запуску проводится максимально быстро.
