Электропривод для окна нельзя выбирать только по цене, массе створки или величине усилия, указанной в каталоге. Даже одинаковые по весу окна могут требовать разных приводов из-за расположения петель, ширины профиля, направления открывания и точки крепления механизма. Чтобы створка открывалась на нужный угол, плотно закрывалась и не деформировалась, необходимо одновременно учитывать геометрию окна, рабочий ход, тяговое или толкающее усилие, условия эксплуатации, количество приводов и схему управления.
Наиболее частая ошибка — сначала купить подходящий по габаритам привод, а затем пытаться приспособить его к уже установленному окну. Правильный порядок обратный: сначала фиксируют параметры створки и желаемое положение при открывании, после чего подбирают механизм, кронштейны, питание и автоматику.
Почему массы створки недостаточно для расчета
Масса влияет на требуемое усилие, но сама по себе почти ничего не говорит о реальной нагрузке на двигатель. Электропривод воздействует на створку через кронштейн, расположенный на определенном расстоянии от петель. Поэтому механизм должен не просто переместить заданное количество килограммов, а создать достаточный вращающий момент относительно оси открывания.
Например, две створки массой по 35 кг могут вести себя совершенно по-разному. Небольшое верхнеподвесное окно открывается сравнительно легко, если привод установлен в подходящей точке. Высокая нижнеподвесная фрамуга той же массы создает другое плечо нагрузки, а сопротивление уплотнителей и фурнитуры может дополнительно увеличить требуемое усилие в начале движения и при окончательном закрывании.
На фактическую нагрузку влияют:
- положение и тип петель;
- ширина и высота створки;
- направление открывания внутрь или наружу;
- расстояние от оси вращения до точки приложения усилия;
- угол между приводом и движущейся створкой;
- сопротивление оконной фурнитуры и уплотнителей;
- ветровое давление на наружное окно;
- снеговая нагрузка на наклонную или горизонтальную конструкцию.
Поэтому паспортное усилие, например 300, 500 или 800 Н, нельзя напрямую переводить в допустимую массу створки. Расчет должен учитывать монтажную геометрию и условия, при которых окно будет двигаться. При неправильном расположении кронштейна даже мощный привод может останавливаться по перегрузке или создавать опасное боковое усилие.
Какие данные нужно снять с окна до выбора привода
До просмотра конкретных моделей желательно составить короткое техническое задание. Оно позволяет сразу исключить приводы, которые не подходят по ходу, напряжению, монтажным размерам или типу управления.
| Параметр | Что нужно измерить или уточнить | На что влияет | Последствие ошибки |
|---|---|---|---|
| Размер створки | Ширина и высота в миллиметрах | Количество точек приложения усилия | Перекос или скручивание широкой створки |
| Масса | Вес створки вместе со стеклопакетом | Необходимое тяговое или толкающее усилие | Остановка по перегрузке и ускоренный износ |
| Схема открывания | Положение петель, движение внутрь или наружу | Тип привода, кронштейнов и направление усилия | Неполный ход или механическое заклинивание |
| Требуемое открывание | Необходимый вентиляционный зазор или угол | Рабочий ход цепи, штока или рейки | Слишком малое или чрезмерное открывание |
| Монтажное пространство | Свободное место на раме и створке | Габариты корпуса и возможность обслуживания | Столкновение с откосом, ручкой или петлями |
| Условия среды | Влажность, температура, пыль, осадки | Степень защиты и материал корпуса | Коррозия, попадание воды и отказ электроники |
| Ширина створки | Расстояние между боковыми краями | Необходимость второго привода | Неравномерное движение и деформация профиля |
| Управление | Кнопка, пульт, датчики или система здания | Напряжение, контроллер и блок питания | Несовместимость оборудования |
Размеры необходимо снимать с установленного окна, а не только с проектного чертежа. После монтажа откосы, облицовка, ручки и другие элементы могут уменьшить доступное пространство. Следует проверить не только место для корпуса, но и всю траекторию движущегося штока, цепи, рейки и кронштейна.
Как выбрать тип электропривода для окна
Разделение на цепные, штоковые, реечные и скрытые приводы связано не только с внешним видом. Механизмы по-разному передают усилие, занимают разное пространство и реагируют на боковые нагрузки.
Цепной привод
Цепные модели часто применяют для фрамуг, верхнеподвесных, нижнеподвесных и поворотных окон. В закрытом положении гибкая цепь втягивается в компактный корпус, поэтому механизм не требует длинного свободного пространства перед рамой.
Такой привод удобен для автоматического проветривания в офисах, учебных зданиях, частных домах и общественных помещениях. Однако цепь рассчитана преимущественно на усилие вдоль предусмотренной траектории. Если кронштейн смещен или створка движется с перекосом, появляется боковая нагрузка, способная вызвать рывки, шум и преждевременный износ.
Цепной привод не обязательно является маломощным. В этой категории встречаются как компактные механизмы для небольших окон, так и усиленные или сдвоенные модели для тяжелых и широких створок. Поэтому сравнивать нужно не только тип, но и усилие, ход, скорость, допустимые режимы установки и возможность синхронизации.
Штоковый привод
В штоковом механизме усилие передается жестким выдвижным элементом. Такие приводы применяют на тяжелых фрамугах, мансардных окнах, зенитных фонарях и конструкциях, где требуется значительное толкающее или тяговое усилие.
Жесткий шток хорошо работает при продольной нагрузке, но чувствителен к перекосу. Корпус и кронштейны должны быть установлены так, чтобы ось штока соответствовала расчетному направлению движения. Нельзя использовать механизм как рычаг, принудительно отклоняя шток в сторону.
При наружной установке дополнительно проверяют степень защиты корпуса, допустимый температурный диапазон и устойчивость креплений к ветровым воздействиям. Для зенитного фонаря необходимо учитывать не только массу створки, но и снег, воду, обледенение и изменение нагрузки в разных положениях.
Реечный привод
Реечные модели передают усилие через жесткую зубчатую рейку. Они подходят для тяжелых фрамуг, фасадного остекления и других конструкций, где важны высокая нагрузочная способность и стабильное линейное перемещение.
Главное ограничение — пространство, необходимое для движения рейки. До монтажа нужно убедиться, что она не упрется в стену, откос, балку или элементы отделки. Следует также предусмотреть доступ к креплениям и подвижным узлам для осмотра и обслуживания.

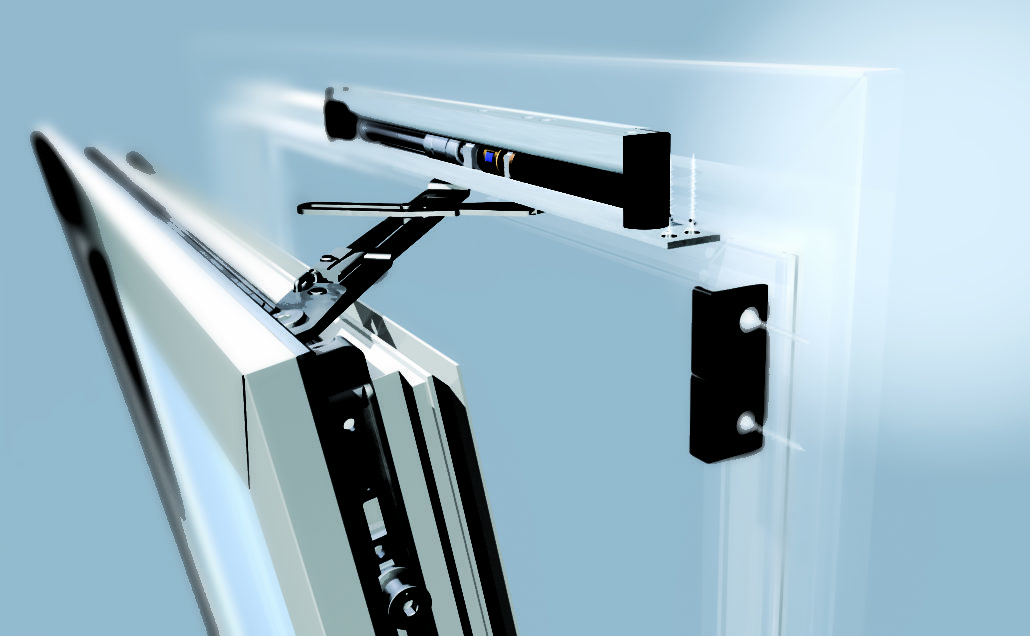

Скрытый привод
Скрытые модели устанавливаются внутри оконного профиля или в специально подготовленной монтажной полости. После закрывания окна механизм почти не виден, поэтому такие решения востребованы в дизайнерских интерьерах и фасадных системах.
При этом скрытый монтаж предъявляет повышенные требования к совместимости с профилем. Необходимо заранее определить размеры посадочного места, точки крепления и допустимый объем фрезерования. Ошибка может ослабить профиль или сделать обслуживание механизма чрезмерно сложным.
Цепные, штоковые, реечные и скрытые модели, а также блоки питания и управления можно сопоставить в каталоге apricolor.ru, но окончательный выбор следует делать после проверки параметров конкретного окна.
Почему ход привода не равен величине открытия створки
Одна из распространенных ошибок — считать, что привод с ходом 300 мм обязательно отодвинет край окна от рамы на те же 300 мм. Рабочий ход обозначает перемещение цепи, штока или рейки, а не готовый вентиляционный зазор.
Результат зависит от того, где расположен кронштейн относительно петель и под каким углом механизм воздействует на створку. Один и тот же ход на двух окнах может создавать разные углы открывания. Более того, соотношение между перемещением привода и положением створки изменяется по мере ее движения.
Для правильного подбора сначала определяют нужное положение окна: небольшой зазор для фонового проветривания, более широкое открывание для интенсивного воздухообмена или расчетное положение системы дымоудаления. Затем по монтажной схеме выбранной модели проверяют:
- достаточен ли рабочий ход;
- не достигает ли механизм предельного положения раньше створки;
- не сталкиваются ли кронштейны с рамой или откосом;
- сохраняется ли допустимое направление нагрузки;
- можно ли полностью закрыть окно с требуемым прижимом.
Самостоятельно увеличивать ход за счет нестандартных удлинителей или изменения штатной геометрии креплений опасно. Это может повысить нагрузку на редуктор и вывести точку приложения усилия за пределы, предусмотренные производителем.
Когда одного электропривода недостаточно
На небольшой жесткой створке одной точки приложения усилия обычно достаточно. На широком окне центральный привод может тянуть или толкать середину, тогда как боковые части будут двигаться с запаздыванием. В результате профиль скручивается, прижим становится неравномерным, а фурнитура испытывает дополнительную нагрузку.
Два привода рассматривают при большой ширине створки, тяжелом стеклопакете, недостаточной жесткости профиля, высоких ветровых нагрузках или необходимости равномерного прижима по всей длине. Однако простая установка двух двигателей еще не гарантирует синхронного движения.
Параллельное подключение
При параллельной схеме два привода получают одну команду и запускаются одновременно. Из-за различий в нагрузке, трении, напряжении и скорости один механизм может немного опережать другой. Небольшое рассогласование при каждом цикле способно постепенно привести к перекосу.
Синхронизированная работа
В синхронизированной системе электроника отслеживает положение или скорость приводов и корректирует их движение. Если один механизм останавливается из-за препятствия или неисправности, второй также должен прекратить работу, иначе он продолжит деформировать створку.
Некоторые сдвоенные и синхронные модели предназначены для фрамуг шириной более определенного значения, например 1200 мм. Эту цифру нельзя считать универсальной нормой для всех окон: допустимая ширина зависит от профиля, массы стеклопакета, расположения приводов, жесткости створки и рекомендаций производителя конкретной модели.
Как выбрать между питанием 24 и 230 В
Напряжение не определяет мощность и качество привода само по себе. Выбор зависит прежде всего от схемы управления и требований к безопасности объекта.
Модели на 230 В удобны в простых системах, где привод управляется стационарной кнопкой или релейным модулем, а к окну заранее подведена подходящая силовая линия. При проектировании необходимо учитывать требования электробезопасности, размещение соединений и доступ для обслуживания.
Приводы на 24 В часто применяют совместно с контроллерами, датчиками дождя, ветра, температуры или углекислого газа. Низковольтная схема также удобна, когда требуется резервное питание, централизованное управление несколькими окнами или интеграция с автоматикой здания.
При подборе блока питания нужно сложить рабочие токи всех приводов и предусмотреть запас на пусковые нагрузки. Недостаточно мощный блок может вызвать замедление, несинхронную работу или остановку двигателей. Напряжение выхода контроллера должно точно соответствовать напряжению приводов.
Датчик обычно не подключают непосредственно к двигателю. Он передает сигнал контроллеру или релейному блоку, который уже формирует команду на закрывание или открывание. Поэтому совместимость нужно проверять на уровне всей системы, а не отдельных компонентов.
Три практических сценария подбора
Небольшая откидная створка в офисе
Предположим, в помещении установлено сравнительно небольшое окно, которое нужно автоматически приоткрывать для проветривания. Внутри сухо, доступ к механизму остается свободным, а команды поступают от настенной кнопки или датчика качества воздуха.
В таком случае обычно рассматривают компактный цепной привод. Рабочий ход выбирают по необходимому зазору, а усилие — с учетом массы створки, сопротивления фурнитуры и уплотнителя. Избыточный ход не дает преимуществ: створка может упереться в ограничители раньше, чем привод завершит движение.
Критическая ошибка — установить корпус там, где цепь выходит под углом и тянет кронштейн в сторону. Перед фиксацией необходимо вручную проверить траекторию створки и приложить шаблон монтажных отверстий.
Широкая фрамуга фасадного остекления
У широкой фрамуги основная проблема заключается не только в массе, но и в распределении усилия. Один привод в центре способен открыть окно, однако боковые части профиля могут отставать, особенно если конструкция недостаточно жесткая.
Для такой створки рассматривают два синхронизированных привода или специальный сдвоенный механизм. Точки крепления размещают симметрично, а система управления должна останавливать оба двигателя при неисправности одного из них.
Неподходящее решение — два независимых привода, подключенных только параллельно без контроля положения. Даже небольшая разница в скорости со временем увеличивает перекос и ухудшает закрывание.
Зенитный фонарь или тяжелое мансардное окно
Наклонная или горизонтальная створка работает в более сложных условиях. На нее могут воздействовать снег, дождь, ветер и собственная масса, направление которой меняется относительно привода в процессе открывания.
Здесь чаще применяют штоковые или реечные механизмы с достаточным запасом усилия. Отдельно проверяют степень защиты, температурный диапазон, прочность кронштейнов и возможность отвода воды. Если окно находится высоко, необходимо заранее продумать способ аварийного закрывания и обслуживания.
Опасная ошибка — рассчитывать привод только по массе чистой створки, не учитывая возможный снег или обледенение. Если эксплуатация при такой нагрузке не допускается, автоматика должна блокировать открывание в неблагоприятных условиях.
Как проявляется неправильный подбор или монтаж
Створка начинает двигаться и останавливается
Причиной может быть недостаточное усилие, чрезмерное сопротивление уплотнителя, неправильная геометрия кронштейна или механическое препятствие. В низковольтной системе следует также проверить напряжение непосредственно на приводе во время движения: длинный или слишком тонкий кабель способен вызвать заметное падение напряжения.
Одна сторона широкой створки открывается раньше
Такое поведение указывает на отсутствие синхронизации, разные монтажные плечи, неодинаковую нагрузку или недостаточную жесткость креплений. Продолжать эксплуатацию опасно: профиль и фурнитура будут деформироваться при каждом цикле.
После автоматизации окно стало хуже закрываться
Необходимо проверить конечное положение механизма, расположение кронштейна и равномерность прижима. Иногда привод достигает своего внутреннего ограничителя до того, как створка полностью прижмется к раме. В других случаях чрезмерное усилие перегружает фурнитуру и деформирует профиль.
Механизм работает рывками или слишком шумно
Рывки могут возникать из-за боковой нагрузки на цепь или шток, перекошенных креплений, загрязнения подвижных частей или недостаточно жесткого основания. Шум не всегда означает неисправность двигателя: корпус способен передавать вибрации на полый алюминиевый или пластиковый профиль.
Диагностику следует проводить последовательно. Сначала проверяют свободное ручное движение створки и состояние фурнитуры, затем монтажную геометрию, питание и только после этого сам привод. Замена двигателя не устранит проблему, если окно заклинивает или кронштейн установлен неправильно.
Когда каталога недостаточно и требуется проектный расчет
Подбор по характеристикам каталога допустим для относительно простых окон, если известны размеры, масса, схема открывания и монтажные условия. Для нестандартных конструкций нужен отдельный расчет и согласование компонентов.
Проектная проработка необходима для широких фасадных фрамуг, зенитных фонарей, тяжелых стеклопакетов, наружного монтажа, синхронных систем с несколькими приводами, резервного питания и интеграции с автоматикой здания. Особенно внимательно проектируют системы дымоудаления, где важны не только усилие и ход, но и расчетная площадь открытия, сценарий срабатывания, контроль линий и работоспособность при отключении основного электроснабжения.
Для такого расчета потребуются чертеж окна, данные о профиле и фурнитуре, масса створки, расположение петель, желаемое положение при открывании, внешние нагрузки и электрическая схема. Чем точнее эти данные зафиксированы до покупки оборудования, тем меньше вероятность, что проблему придется исправлять переносом кронштейнов, заменой блока управления или установкой второго привода.
