Хотите узнать о стропильной системе крыши с ендовой частью? Наша статья расскажет вам, как правильно выполнить ендову на крыше, и предоставит подробное видеоинструкция по процессу. Получите все необходимые знания о кровле и стропильной системе, чтобы успешно осуществить ремонт или строительство своей крыши.
Содержание
- 1 Как сделать ендову на крыше
- 2 Стропильная система крыши: особенности устройства
- 3 Стропильная система для крыши с ендовой
- 4 Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил
- 5 Как выглядит стропильная система крыш с ендовой?
Как сделать ендову на крыше
Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

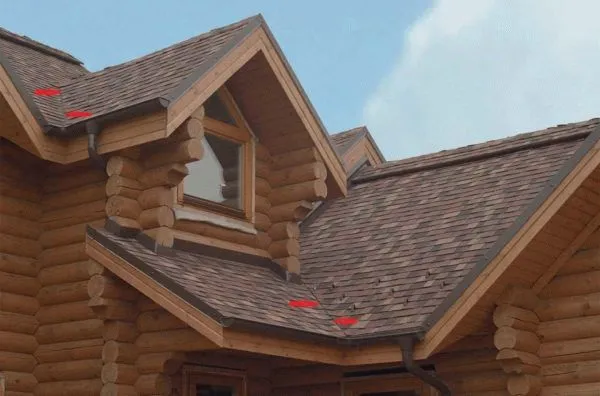

Ендовые крыши
На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

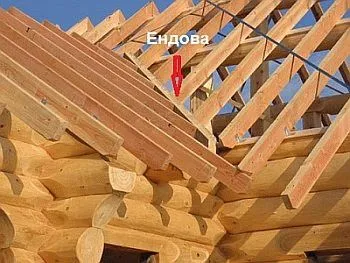

Что такое ендова
Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

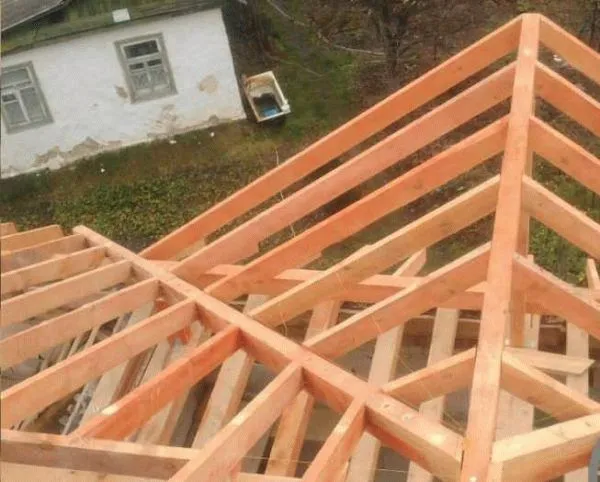

Особенности стропильной систем
Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.
В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.
Снизу в самом широком месте ставится подпорка

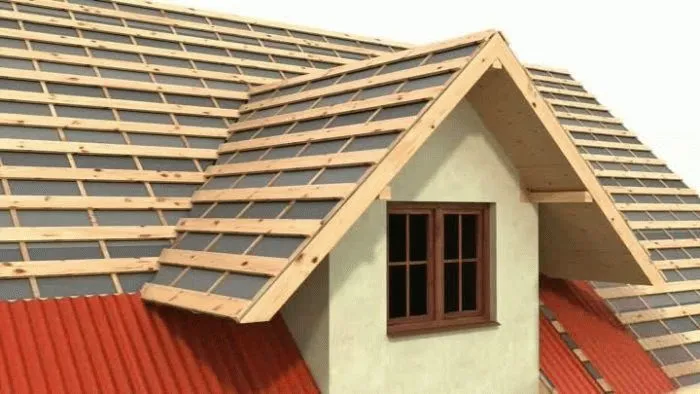

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:
- Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.
Обрешетка делается в два раза чаще
Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны
Под ондулин между двумя досками должен быть зазор в 15 см
Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.
Устройство ендовы
Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.
На крыше из металлочерепицы

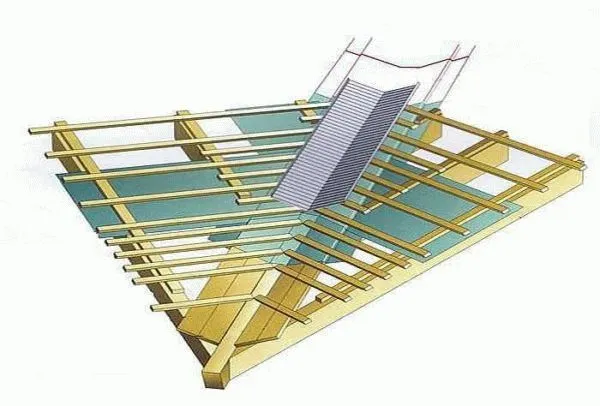

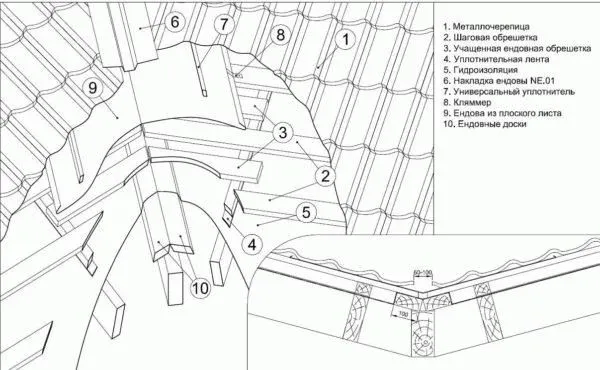

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

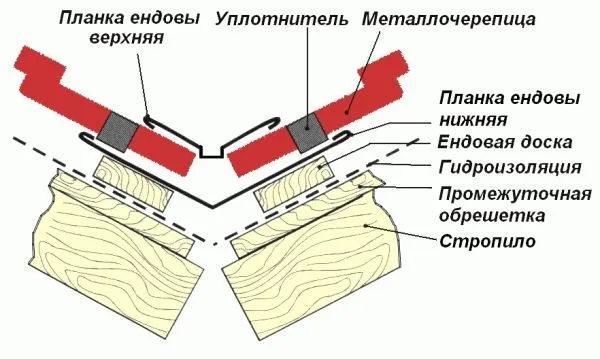

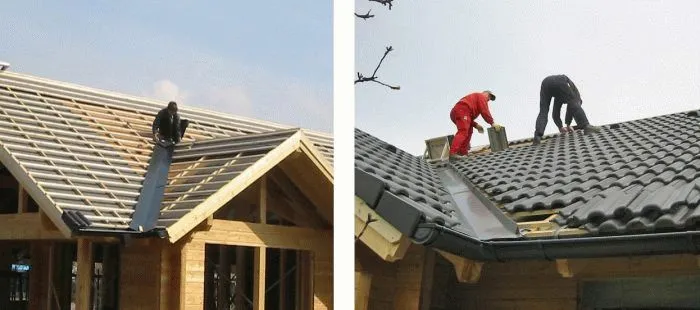

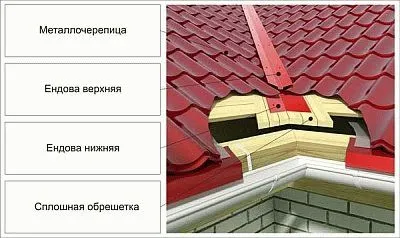

Ендова кровли из металлочерепицы
Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.
Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.
Есть два способа крепления ендовного листа
- специальными саморезами ближе к краю;
- кляймерами за бортик.

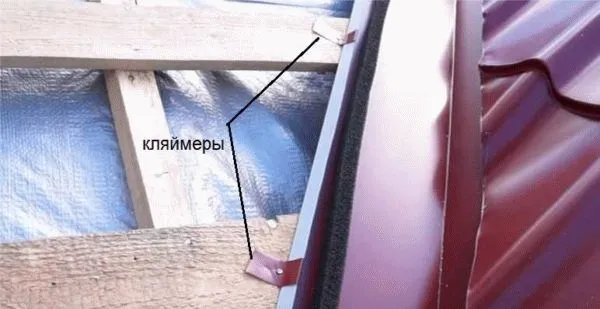

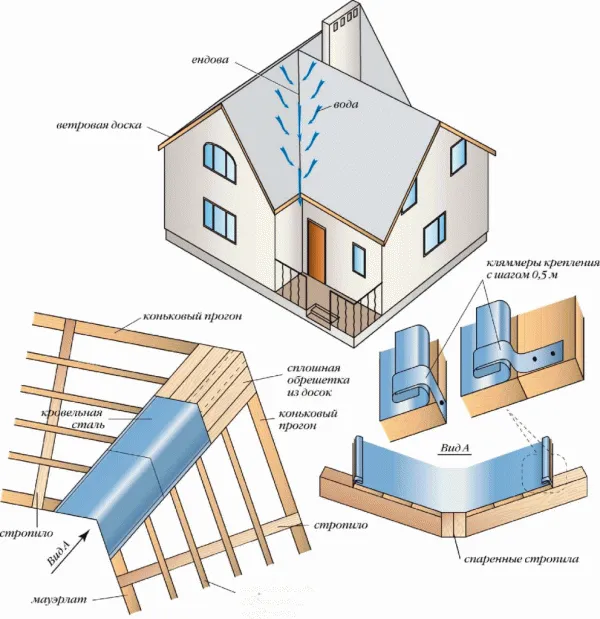

Крепление за бортик кляймерами
При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.
Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

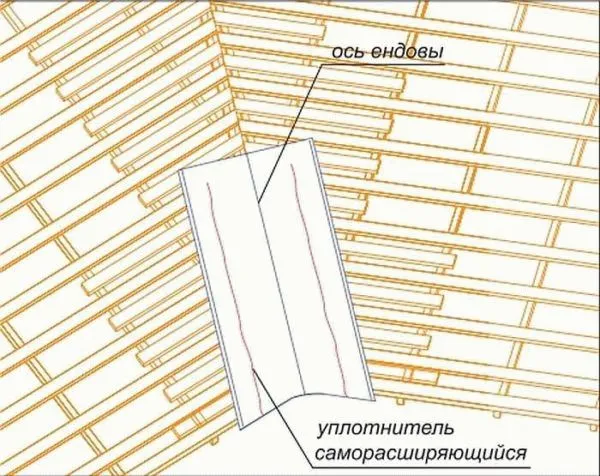

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.
Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

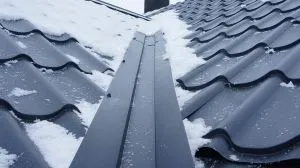

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.
Из профнастила и шифера
Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.
Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

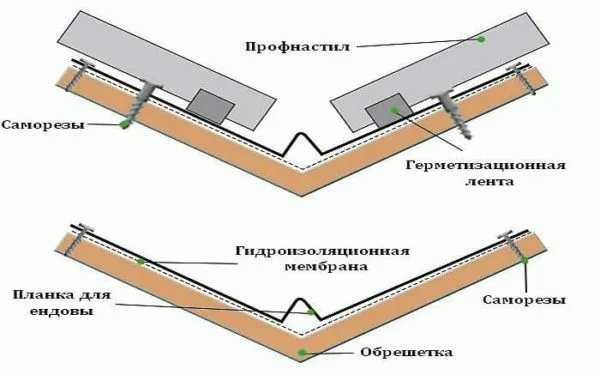

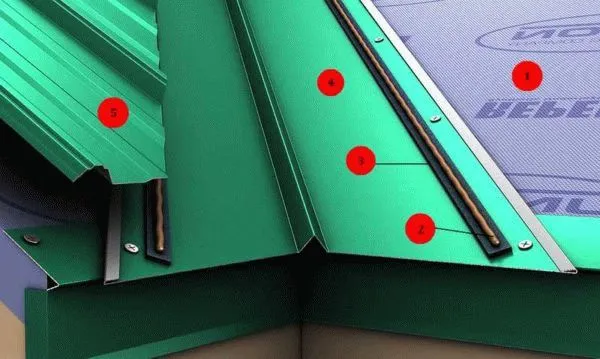

Устройство ендовы на крыше из профнастила
В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.
В случае с профлистом есть несколько вариантов оформления ендовы:
- Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.
Открытая ендова из профнастила
Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.
Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

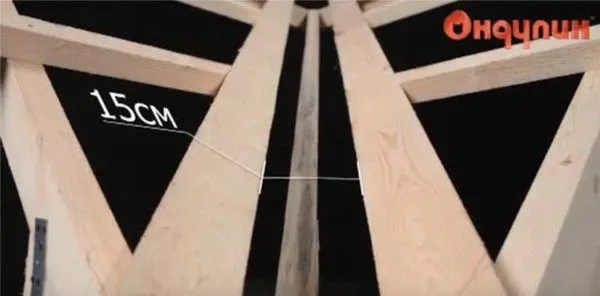

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

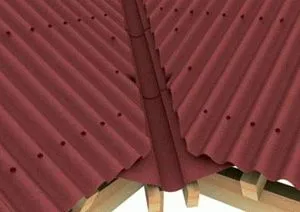

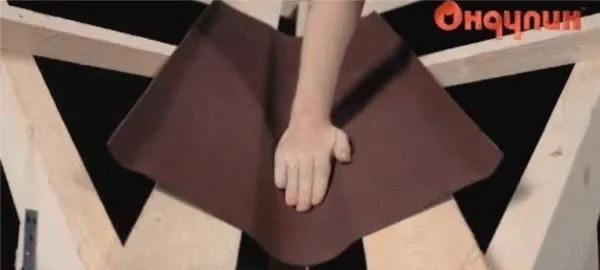

Между набитыми досками укладывается специальный желоб
Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

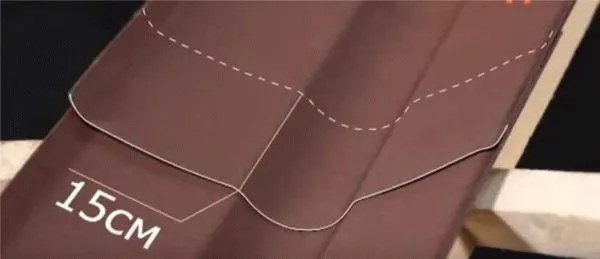

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

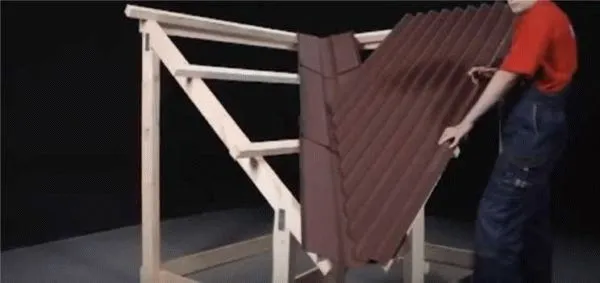

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.
Подрезают ондулин дважды: сначала грубо, затем точно

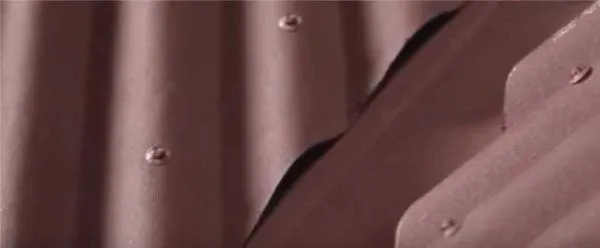

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.
Крепят специальными гвоздями
Жестяные крыши
В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.
Ендова кровли: устройство, монтаж своими руками, фото, видео
Как правильно должна быть сделана ендова кровли из металлочерепицы, пофнастила, ондулина и керамической черепицы. Правила устройства ендов, порядок работ.
Источник: stroychik.ru
Стропильная система крыши: особенности устройства
При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.
Проектирование стропильной конструкции
Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.
Стропильная система достигает предельного состояния, если:
- прочность конструкции полностью исчерпана и она разрушается;
- прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.
Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.
Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны:
- собственного веса;
- ветрового давления;
- веса снега;
- веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).
Для получения информации, на основании которой ведутся расчеты, необходимо располагать:
- СНиПом кровельной конструкции;
- таблицей расчета сечения стропильной ноги;
- таблицей сечения стропильной затяжки;
- климатической картой региона (определение ветровой и снеговой нагрузки).
Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.
Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

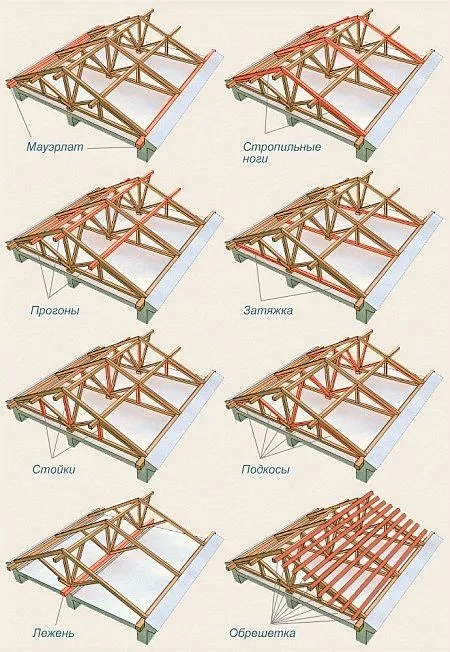

Узлы стропильной системы
На надежность стропильной конструкции влияют следующие факторы:
- правильный выбор конфигурации стропильной системы;
- прочность соединений в узлах конструкции;
- точность инженерных расчетов при проектировании крыши;
- правильный выбор и качество материалов;
- качество монтажа.
Тип стропильной системы, наличие определенных узлов элементов диктуется:
- проектируемой формой крыши;
- размерами перекрываемого пространства;
- наличием и расположением внутренних опор или несущих стен.
При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся:
- узел опирания стропильных ног;
- коньковый узел;
- узел «стропило-подкос-стойка»;
- узел «балка-стойка подкосы» и т.д.
При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.
Ключевые этапы возведения крыши
Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.
Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы:

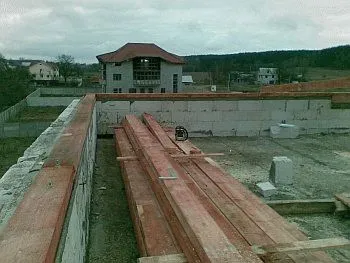

Укладка мауэрлата. Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.
Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

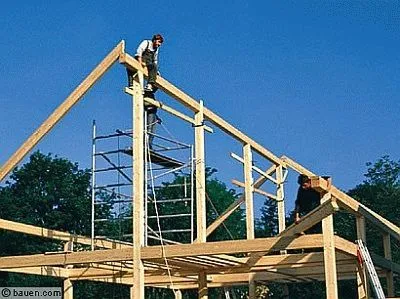

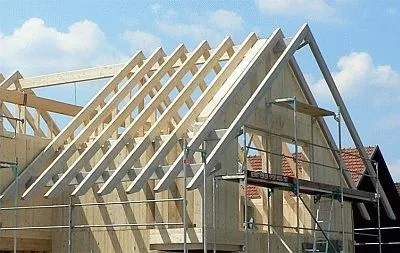

Установка фронтальных (крайних) стропил. Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.
В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

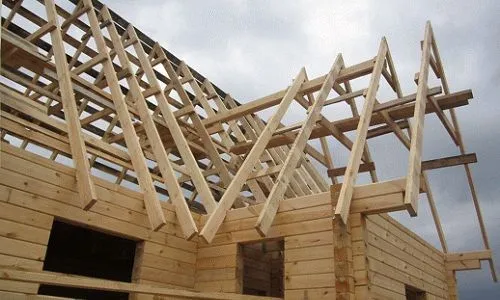

Особенности крыши с ендовой
Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.
В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

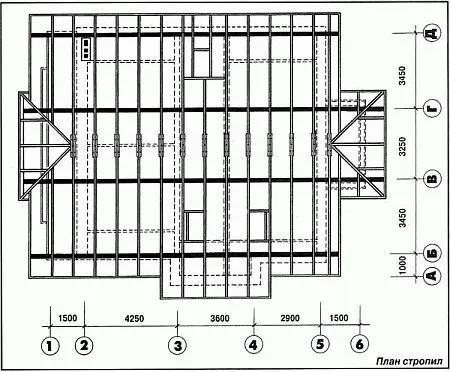

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.
При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.
В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.
Монтаж ендовы
Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков. По своей конструкции различаются ендовы:
Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.
Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.
Стропильная система крыши своими руками, устройство с ендовой, видео
Устройство и конструкция стропильной системы крыши. Очередность проведения монтажа стропильной системы и особенности устройства крыши с ендовой вместе с видео.
Источник: vseokrovle.com
Стропильная система для крыши с ендовой
Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.
Конструкция и разновидности
Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.
Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.
Внутренний угол собирается из двух планок, и каждая создана для своей цели:
- Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
- Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.
Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.
При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:
- Сочлененная и закрытая . Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
- Открытая . Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.
Особенности стропильной системы и обрешетки
В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.
Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:
- Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
- Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
- Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
- Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.
Приведенные выше рекомендации довольно общие. Более подробную информацию вам предоставят консультанты при покупке определенного кровельного покрытия. Если сомневаетесь в собственных силах и опыте, обратитесь к профессионалам.

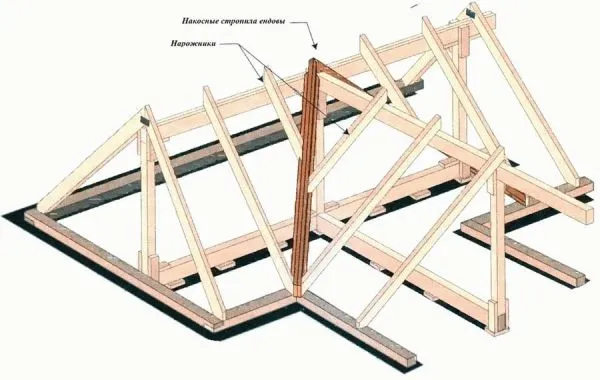

Устройство каркаса

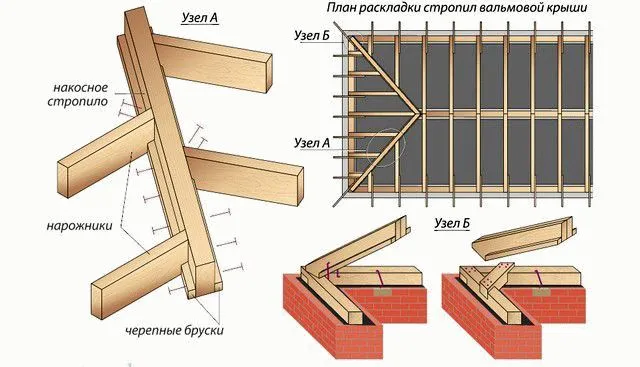

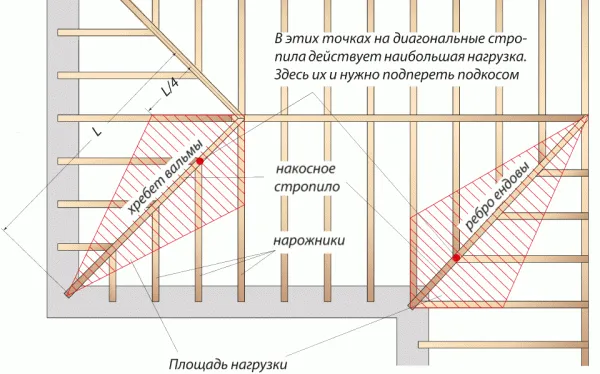

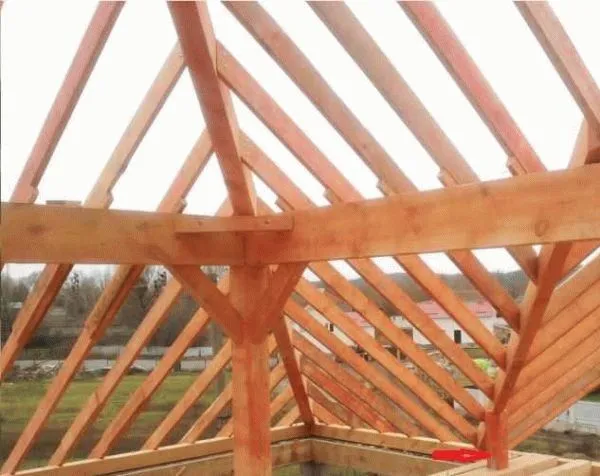

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.
Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.
Стропильная система ендовы собирается следующим образом:
- К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
- Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
- От места крепления прогона к мауэрлату установите наклонную стропилину.
- К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.
Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.
Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.
Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.
Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.
Крыша с ендовой и стропильная система: как установить
Конструкция и разновидности стропильной системы для крыши с ендовой. Особенности укладки обрешетки и описание устройства каркаса.
Источник: build-experts.ru
Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил
Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.
Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.
Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.
Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

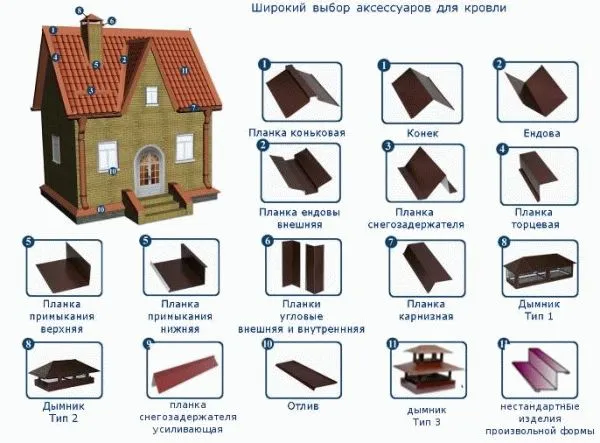

Кровельные покрытия делятся на две группы:
- Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
- Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.
При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.
Что такое ендова
Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.
Ендовы (в общем смысле) бывают трех видов:
- Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
- Закрытая. Стык плотный и прямой.
- Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.
Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.
Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

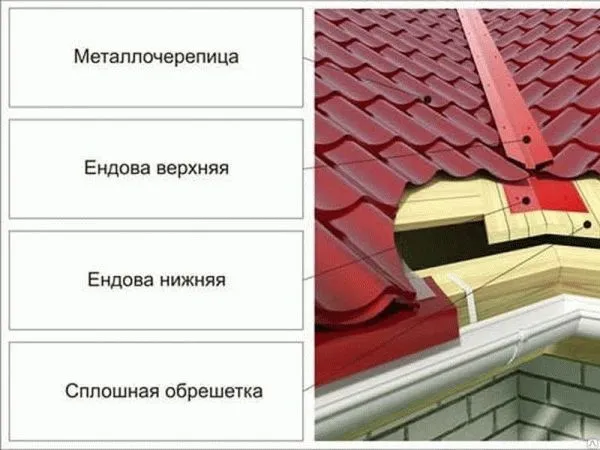

Ендовы как доборный элемент тоже делятся по способу установки:
- Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
- Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.
Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.
Что такое ендова кровли: фото
Из чего делают ендовы и для каких кровельных материалов их используют
Для изготовления ендов служит тот же материал, что и для основного
покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.
Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.
То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.
Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.
Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

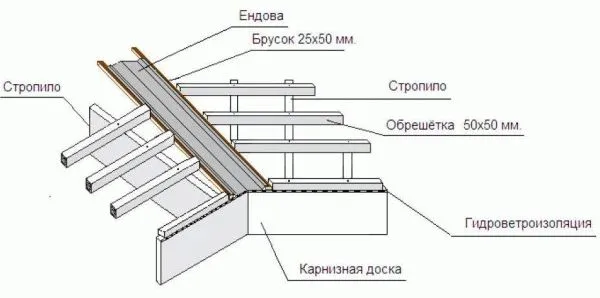

Схема стропильной системы в месте установки ендовы
Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.
Устройство соединения двух ендов на скате может быть следующих видов:
- Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
- Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.
Стропильная система под ендову
Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.
Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.
Любой изгиб вызовет отслоение защитного покрытия, что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.
К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.
Монтаж ендовы
Как правильно установить доборный элемент:
- Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
- Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
- Производится монтаж нижней планки. Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
- Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
- Устанавливается верхняя планка.
Как сделать ендову на крыше
Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.
Другие виды доборных элементов
Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.
Существуют следующие виды доборных элементов:
Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.
Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.
Ендова — что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил
В этой статье вы узнаете, что такое ендова, а так же виды ендовы: верхняя и нижняя, внутренняя и внешняя. Схема устройства ендовых планок на крыше, рассмотрим соединение двух ендов на скате, конструкцию обрешетки и стропил. Поговорим о том, как правильно произвести установку ендовой крыши + фото.
Источник: expert-dacha.pro
Как выглядит стропильная система крыш с ендовой?
Крыша – это один из самых главных функциональных элементов любого дома или здания, поэтому к вопросу кровли нужно подходить с особой тщательностью и предельной внимательностью. Кровля считается одним из самых сложных конструктивных элементов, для ее установки требуется хороший расчет знающего специалиста и высококачественные материалы. Ведущие архитекторы и дизайнеры нашей страны утверждают, что одной из самых надежных и современных видов крыш считается стропильная система крыш с ендовой.
Стропильная система крыш с ендовой на сегодняшний день считается самой надежной.
Стропильная система крыш с ендовой не только решает все функциональные проблемы, но и придает фасаду дома особый и неповторимый дизайнерский облик. Несмотря на то что ендову практически не видно, она своим неровным видом, буграми или заметной ржавчиной может испортить верхний вид фасада, но также с помощью ендовы можно подчеркнуть какие-либо элементы дизайнерской крыши.
Варианты стропильных конструкций.
Ендовой называется то место, где сходятся два ската крыши, в результате образуется внутренний угол. Ендова крыши необходима для схождения осадков и равномерного их стекания. Обязательное ее применение требуется в зданиях, которые построены буквой Т или Г или в местах, где ярко выражены скаты крыш. Обычно ендовы производят из металлических листов. Специалисты рекомендуют оцинкованную сталь для ендовы, с ее помощью можно продлить срок эксплуатации кровли.
В конструкции угла есть две планки, которые имеют важные функциональные решения:
- Нижняя ендова – ставится на стыках и образует отрицательные углы, она служит для ограды и защиты от проникновения осадков внутрь.
- Верхняя ендова – осуществляет художественно-эстетическую функцию.
Основные виды ендовы
Существует три основных вида ендовы: открытый, закрытый и переплетенный. Они отличаются между собой соединением панелей кровельных скатов.
Устройство крыши с ендовой.
- Конструкция открытой ендовы заключается в том, что все панели кровельных скатов совмещаются встык, применяются они для ликвидации осадков. Для монтажа открытой ендовы необходимо уложить полоску гофрированной рулонной кровли, ширина ее должна быть не менее 46 см. Ендовый ковер крепко придерживаем и с помощью гвоздей прибиваем с интервалом в 2,5 см. С двух сторон полосы наносятся цементом марки 400, толщина цемента должна быть около 1,5 мм. Затем полоса рулонной кровли стелется поверх предыдущей, далее крепится цементом.
- В случае крутых склонов крыши используются закрытые ендовы, они служат для равномерного стока осадков. Во втором случае так же, как и в первом, выкладываем гофрированную ленту шириной в 90 см. Плитка устанавливается вдоль ската.
- Суть переплетенной ендовы заключается в том, что все панели кровельных наклонов сцепляются между собой. Переплетенная ендова покрывается кровельным материалом. Некоторые линии плиток переплетаются друг с другом и устанавливаются через ендову.
Преимущества ендовы
Устройство ендовы на стропилах.
- Для того чтобы установить ендову, не требуется много времени и сил, к тому же если это несложные конструкции крыш.
- Конструкция обладает повышенной безопасностью во время сильных дождей или снегопадов.
- Снег не превращается в лед, вместе с дождем он равномерным потоком льется с крыш.
- Ендовые крыши долговечны.
- Данные конструкции придают некую эстетичность.
Особенности монтажа
Для того чтобы смонтировать крышу с ендовой, понадобится наличие следующих материалов:
- скобки, для того чтобы закрепить желобок;
- гидроизоляционная самоклеящаяся полоса с поролоновой подложкой для защиты от влаги, грязи и осадков;
- половинчатая черепица;
- специальная лента для стыков.
При укладке крыши с ендовой используется специальная лента для стыков.
Для установки ендовы надлежит поставить обрешетки. Обрешетка должна быть фронтальной с двух сторон кровельных плоскостей. Во всю длину деревянного желоба нужно постелить гидроизоляционный материал, это нужно для предохранения проникновения влаги. Во многих случаях, когда скат плоский, укладывают вспомогательный гидроизоляционный слой, если пренебречь дополнительной гидроизоляцией, то узел преждевременно может выйти из строя, а это дополнительные траты, так как нужно снова делать ремонт узла и самой кровли.
Отличным гидроизоляционным материалом может служить ендовый ковер, он полностью пропитан качественным битумом. Верхняя часть такого материала сделана из базальтовой посыпки, а нижняя – песчаная. Чаще всего ендовый ковер приколачивают гвоздями через каждые 20 см. Но можно еще и приклеить наклейками. Данный гидроизоляционный материал обладает высокими качествами и прослужит вам долгие годы. После гидроизоляционного слоя монтируется нижняя часть ендовы, ее называют фальшендова.
Фальшендова представляет собой просторную пластину, которая опущена под углом (углы формируются при соединении скатов). Посредством саморезов пластина крепится к обрешетке через каждые 30 см. Ендова, состоящая из нескольких компонентов, складывается снизу, следовательно, край верхней части планки должен прикрывать край нижней на 15-20 см. Желательно стыки обработать герметиком – это, в свою очередь, повысит гидроизоляцию. Для верной установки необходимо кровельный материал уложить выше оси внутреннего угла с двух сторон на 8 -10 см. Верхняя часть монтируется так же, как и нижняя, ее необходимо уложить с нахлестом в 10 – 12 см. Крыша с ендовой должна быть тщательно спроектирована, чтобы избежать протечки во время осадков или даже полного ее обрушения.
Стропильная система крыш с ендовой
Стропильная система крыши считается одной из самых качественных и добротных благодаря своей расширенной конструкции, которая сочетает в себе различный порядок стропил, таких как висячие и наслоенные. На стадии планировки выполняется четкий план, где указаны все примыкания, в том числе и веранда, терраса, слуховые и мансардные окна. Ендовые крыши разветвляются на Т-образные, Г-образные и крестообразные крыши. Считается, что чем затруднительней в исполнении крыша, тем значительно больше времени и средств необходимо для ее устройства. На плане должны быть видны основные и дополнительные прогоны, тут же проявятся и переплетения, формирующие ендову, именно здесь и устанавливаются диагональные стропила.
Самым сложным моментом при сборке каркаса стропильной системы крыши является ендова. Обычно ендова образуется стропильной рамой, которая лежит на обрешетке, она базируется на верхней части стыков коньковых брусьев и прогоне. Для того чтобы избежать повреждений нижней ендовы, в процессе монтажа нужно хорошо выбирать места для креплений. В качестве креплений хорошо подойдут кровельные саморезы.
Во избежание протечек на монтажных стыках можно использовать специальные подкладочные слои.
Монтаж ендовы на крышу.
При монтаже ендов должно соблюдаться несколько очень важных правил:
- Для начала нужно убедиться в том, что правильно установлена герметизирующая лента для стыка. Это необходимо для того, чтобы избежать попадания туда разного рода мусора и воды.
- Нужно дополнить монтаж ендовы обрешеткой.
- Устройство ендовых планок базируется на капельниках, а сама ендова начинается с карниза.
- Нужно приготовить достаточное количество планок для ендовы. Монтаж планок производится снизу вверх с нахлестом.
- Для того чтобы нижняя планка была ниже карнизной линии, необходимо ее обрезать.
- Монтаж планок во время установки ендовы нужно производить вдоль отбортовок.
- Кровельный материал, который граничит с ендовой, обрезается только по разметке.
- Нужно заранее отметить места, где будут находиться крепления, чтобы не испортить материал.
- Заданная конструкция крепится саморезами.
- После крепления саморезами кровельная поверхность должна вплотную примыкать к ендовой планке.
- Ни в коем случае нельзя крепить саморезы на отрезке меньше, чем 25 см от ендовой оси.
- Для того чтобы выровнять зарезки, в процессе укладки используется резиновая киянка.
- Монтаж верхней части ендовы производится с нахлестом в 10 см.
Конструкция каркаса стропильной системы крыши заканчивается монтажом стропил, далее происходит монтаж кровли. Только после всех этих разработок можно перейти к монтажу дверей, окон и т. д.
Некоторые особенности стропильной системы крыши с ендовой
- Стропильная система ендовой крыши может быть любой, но необходимо принять к сведению наклон листов кровли.
- Для качественной установки крыши нужно четко знать и наглядно видеть, какая конструкция кровли будет необходима для данного здания.
- Нужно тщательно подходить к выбору строительного материала. Для крыш необходим качественный материал, который способен выдерживать удары града, вибрацию снега и дождя, он должен быть долговечным и обладать антикоррозийными свойствами.
- Работа должна проходить от конька. Таким образом, можно отмерить необходимое вам расстояние и поддержать кровлю.
- После окончания работы нужно укрепить отсоединенные участки конька.
- Для правильного расчета нагрузки нужно обратиться к специалистам, которые не только помогут правильно рассчитать, но и подскажут, с чего начать монтаж ендовы.
- Стропильная система крыши должна быть установлена по правилам СНИПов и сделана из качественных материалов. Стропильная система крыши – это одна из самых главных конструкций любого здания. Для установки стропильной системы с ендовой нужны хорошие эксперты, без особых строительных навыков самому правильно установить ендову практически невозможно.
- После того как смонтирована стропильная система крыши с ендовой, обязательно нужно установить снегодержатель. Снегодержатель необходимо поставить правильно, в противном случае от него не будет пользы. Крепить следует его саморезами. Желательно цвет подбирать в зависимости от выбранного вами материала для крыши.
На сегодняшний день практически ни один дом не строится без крыши с ендовой, особенно в северной части земного полушария. Это обусловливается многочисленными осадками. Ведь чтобы защитить свое жилище от протечек и проникновения сквозняка, обязательно должна быть сделана качественная ендова.
Стропильная система крыш с ендовои: особенности монтажа
Подробная инструкция о том, как возводится стропильная система крыш с ендовой. Основные виды крыш с ендовой. Преимущества и особенности монтажа. Некоторые нюансы.
Источник: 1poderevu.ru
Сколько стоит монтаж стропильной системы?
Стоимость монтажа стропильной системы зависит от многих факторов, включая местоположение объекта, тип и размеры кровли, доступность кровли для работы, количество материалов, необходимых для установки стропил и т.д.
В среднем, цена за установку стропильной системы может колебаться от 300 до 1000 рублей за квадратный метр кровли. Например, для дома площадью 100 квадратных метров стоимость установки стропильной системы может составить от 30 000 до 100 000 рублей, в зависимости от вышеуказанных факторов.
Однако стоит отметить, что цена может сильно варьироваться в зависимости от региона и уровня специалистов, занимающихся монтажом стропильной системы. Лучше всего обратиться к нескольким компаниям или мастерам за консультацией и уточнением цены на монтаж стропильной системы в вашем регионе.
Добавить комментарий
Для отправки комментария вам необходимо авторизоваться.
