Как выбрать реле контроля напряжения

Реле контроля напряжения предназначено для защиты электроприборов и оборудования от отклонений напряжения в электрической сети. Оно автоматически отключает нагрузку при выходе напряжения за заданные пределы и включает её повторно после стабилизации параметров. Устройство эффективно защищает бытовую и промышленную технику от скачков, понижений и перекосов напряжения, а также кратковременных провалов, возникающих в результате перегрузок, аварий на подстанциях или плохого состояния проводки.

Реле может применяться в однофазных и трехфазных сетях и использоваться как в жилых зданиях, так и на промышленных объектах, где требуются надежные меры защиты для электродвигателей, насосов, компрессоров, холодильного и климатического оборудования.

Принцип действия

Реле постоянно измеряет напряжение в сети. Если оно выходит за установленные допустимые границы, устройство размыкает свои контакты, обесточивая подключенную нагрузку. После стабилизации параметров и по истечении задержки на включение (обычно от 5 до 600 секунд), реле снова замыкает цепь. Задержка необходима для предотвращения повторных пусков при кратковременных колебаниях.

Современные реле используют микроконтроллеры, обеспечивающие точные измерения и настройку пороговых значений. Некоторые модели оснащаются дисплеями, на которых отображаются текущие параметры напряжения и коды ошибок.

Ключевые параметры выбора

Тип сети

Перед выбором устройства необходимо определить тип контролируемой сети — однофазная (220 В) или трёхфазная (3×380 В). Для однофазной нагрузки достаточно простого реле на фазу и нейтраль. Для трехфазных систем необходимы реле, способные одновременно контролировать все три фазы, чередование фаз, симметрию напряжений и отсутствие одной из фаз.

Диапазон рабочего напряжения

Реле должно соответствовать стандартным параметрам сети и иметь настраиваемые границы отключения. Для однофазных сетей это диапазон 170–280 В, для трехфазных — 300–480 В по фазам. Рекомендуется выбирать реле с возможностью точной настройки верхнего и нижнего порогов отключения.

Задержка на включение

Параметр определяет интервал между восстановлением нормального напряжения и подачей питания на нагрузку. Он защищает технику от частых включений при нестабильной сети. Значение может быть фиксированным (например, 5 или 10 секунд) или настраиваемым в пределах нескольких минут.

Максимальный ток нагрузки

Реле должно выдерживать рабочий ток подключенного оборудования. Для защиты группы устройств или всей квартиры используются модели с номинальным током 16, 25, 32, 40 или 63 А. При больших нагрузках рекомендуется использовать реле в паре с магнитным пускателем или контактором.

Дополнительные функции

Современные устройства могут быть оснащены следующими функциями:

• цифровая индикация текущего напряжения и параметров настройки;
• память аварийных срабатываний;
• отображение причины отключения;
• индикация состояния сети по фазам (для трехфазных моделей);
• звуковая сигнализация при ошибке.

Наличие таких функций упрощает диагностику проблем и повышает удобство эксплуатации.

Способ установки

Реле контроля напряжения может быть выполнено в двух основных вариантах:

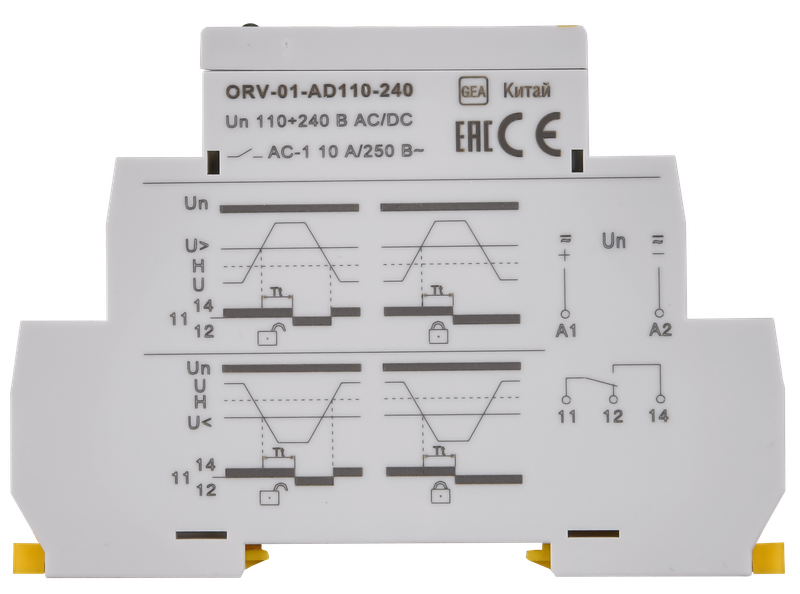

• DIN-реечное исполнение. Подходит для установки в электрощит и удобно в обслуживании. Применяется в системах электроснабжения квартир, частных домов и коммерческих объектов.
• Встраиваемое исполнение в розетку. Используется для защиты отдельных бытовых приборов (холодильник, телевизор, кондиционер). Устанавливается непосредственно в стандартную розетку и не требует монтажа в щите.

Производители и надежность

На рынке представлено множество моделей реле, различающихся по цене, качеству и функциональности. Надежными считаются устройства таких производителей, как DigiTOP, Zubr, Novatek, Schneider Electric, ABB. При выборе стоит ориентироваться на сертификацию, гарантийные обязательства и техническую поддержку со стороны производителя.
