Виды каркасных гаражей
Как и дома, гаражные строения подразделяются на сложенные из камня, возведенные из стеновых панелей и облегченные, щитовые или каркасные. Последние не требуют устройства мощного фундамента, дешевле в строительстве. Каркасный домик – не значит карточный: это серьезное, долговременное сооружение, предназначенное для длительной эксплуатации.

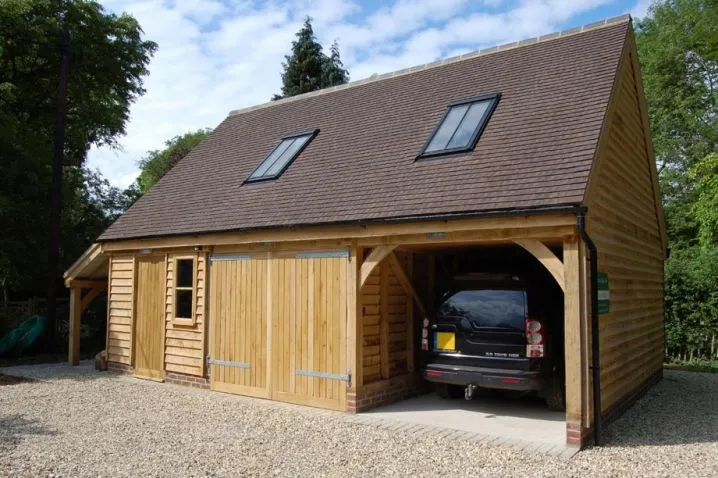

По виду каркаса гаражи бывают металлические и деревянные. По функциональному назначению – объединенные с мастерской, на одну и 2 машины. В такой гараж можно, не опасаясь, поставить автомобиль, мотоцикл, пользоваться им, как «настоящим». Благодаря прочному несущему каркасу здание выдерживает значительные нагрузки, рассчитано на длительный срок службы.

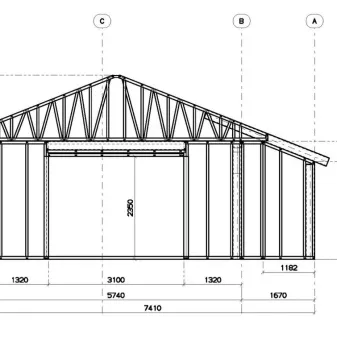

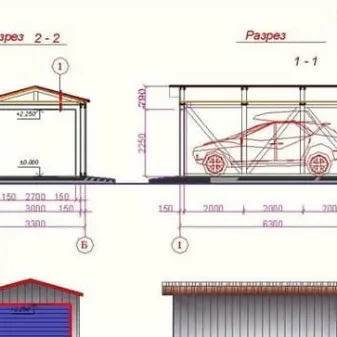

Чертежи
У многих возникают проблемы со строительством гаража на этапе его проектирования. В этом нет ничего удивительно, так как этот процесс наиболее сложный

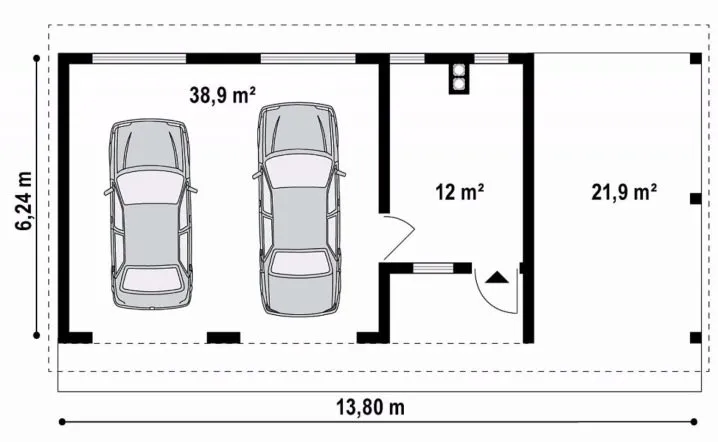

Дело в том, что его важность заключается в необходимости максимально продумать конструкцию, ведь параметры строения на 2 машины будут существенно отличаться от характеристик гаражного строения на один автомобиль
Его высота будет составлять около трех метров. Но гараж 6х4 м – это стандартный показатель. Две машины в него вместить не получится, а места для одной будет более чем достаточно. Но все зависит от характеристик самого автомобиля.
Если необходимо рассчитать параметры самостоятельно, то при учете габаритов авто, необходимо прибавить по 50 сантиметров по бокам на открывание дверей, один метр со стороны багажника и около 60 сантиметров с другой стороны. Высоту определяют ростом владельца и дополнительно к ней прибавляют еще 1 метр.
Гараж из досок своими руками – поэтапное руководство с фото
Начинаем строительство с покупки или сбора всех необходимых материалов. В первую очередь запаситесь 5-6 кубами 40 мм доски. Она пойдет на каркас постройки. Если Вы задумались над тем, как сделать теплый гараж из досок своими руками, тогда купите 5-6 упаковок утеплителя. Лучше всего брать плиты Пеноплекса или Изовера, толщиной не менее 50 мм. Для пароизоляции можно использовать обычную пленку или взять рулон стеклоизола.
Для кровли и обшивки стен подойдут доски 20-25 мм
Если Вы собираетесь самостоятельно делать бетонную смесь для фундамента, то приготовьте 5-6 мешков цемента и кварцевый песок, фракцией 0,25-0,5 мм. Как только все материалы оказались на участке можно приступать к возведению фундамента.
Фундамент для гаража из досок
Фундамент для гаража из досок
Для начала нужно убрать строительный мусор с места размещения будущего сооружения. Затем снимается плодородный слой земли до глины или песка, в зависимости от тех грунтов, которые преобладают у Вас на дачном участке. Следующим шагом делается засыпка песком на глубину 3-4 см. Хорошенько утрамбуйте получившуюся подушку и закрепите опалубку по контуру площадки.
Опалубка для фундамент гаража
Для деревянных гаражей устраивают либо плитный фундамент, либо мелкозаглубленное бетонное основание. В нашем случае можно быстро сделать плитное основание, для заливки которого потребуется каркас из арматуры 30-40 мм и бетон. Арматурный каркас укладывается прямо на песок, соединение стержней в углах делают при помощи гнутых элементов. Заливку ведите постепенно до толщины плиты в пределах 30-40 см.
Заливка бетоном фундамента

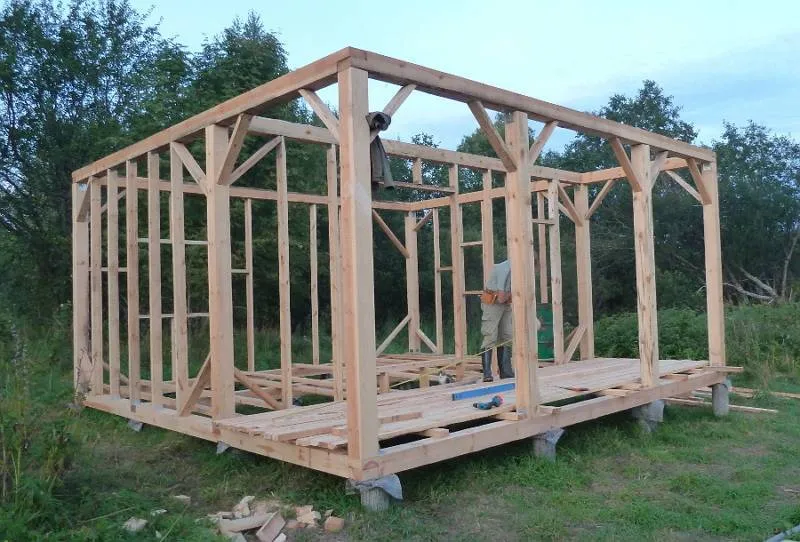

Каркас гаража из досок
Определившись с размерами гаража по высоте, Вы должны предварительно еще до сборки каркаса распилить доски до нужных размеров и разложить их пачками на каждую из сторон. Кроме того, специалисты советуют провести обработку антисептиком и любой из разновидностей противопожарных пропиток. В основном используют на каркас гаража доски 50х100 мм, а для устройства вертикальных стоек в углы покупают профилированный брус 100х100 мм.
Укосины в гараже из досок
Строить каркас гаража из досок своими руками нужно начинать с формирования нижней обвязки. Для этого закрепляете на болты нарезанные доски с шагом 1,5 метра. Для устойчивости будущей конструкции вставляем подкосы, которые закрепляем металлическими уголками. Далее в виде продольных ребер прибиваем брус 50х50 мм. На расстояние 2-3 см от углов обвязки ставим вертикальные опоры. Их по верху скрепляем досками на 150 мм гвозди. Если каркас получается неустойчивым дополнительно скрепите боковые стороны гаража досками по диагонали. Каркас гаража из досок готов.
Обшивка каркаса гаражного бокса
Верхняя обвязка гаража из досок
Перед обшивкой нужно решить вопрос с утеплением. Если Вы не будете использовать гараж как мастерскую или место для ремонта автомобиля, можно дополнительно не утеплять стены. В противном случае монтажной пеной заполняете все швы и пустоты. Затем прибиваете доски по всему периметру гаражного бокса, оставляя только место под ворота и окна.
Обшивка гаража из досок внутри
С внутренней стороны гаража на саморезы или пену крепите листы теплоизоляционного материала, предварительно уложив пароизоляцию. Для внешней отделки можно использовать сайдинг или блок-хаус. Если хотите сэкономить, то перед тем, как построить гараж из досок своими руками, заготовьте строганую доску и покройте ее олифой или лаком. В таком случае внешняя отделка для стен не потребуется. С внутренней стороны гараж чаще всего обшивают гипсокартоном или вагонкой.
Возведение кровли на гараж из досок
Крыша гаража из досок
Вначале на вертикальные стойки укладываются стропила. Для двухскатной кровли потребуется делать пазы в брусе, так как нужно соединять стропила под углом 35-45 градусов. Затем выполняется обшивка фронтонов и поперечных досок крыши. Поверх досок первым слоем укладывается рубероид, а второй слой выкладывается профнастилом или плоским железом. Все зависит от Вашего бюджета и желания. Фото готового гаража из досок своими руками Вы можете увидеть ниже.
Пошаговая инструкция строительства гаража
Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.
Технология возведения столбчатого и свайного фундамента
Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:
- Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
- Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
- Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
- Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
- Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
- После этого можно сделать песчаную засыпку до уровня поверхности грунта.

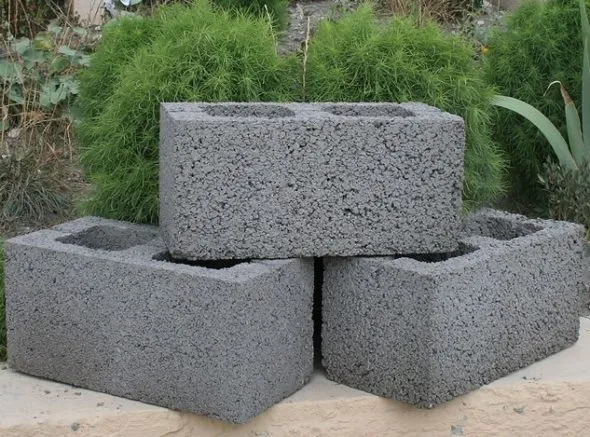

Бетонные блоки для фундамента под каркасный гараж можно сделать самому
Фундамент на винтовых сваях своими руками также обустроить несложно:
- В местах установки свай нужно вырыть неглубокие ямки.
- Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
- После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
- Полости внутри свай залить бетоном.
- Устанавливают оголовья, к которым крепится ростверк.
Подробная инструкция сбора деревянного каркаса
Для этого нужно:
- Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.
-
На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.
-
Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.
- Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.
Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.
Монтаж крыши на постройке из дерева
Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:
- Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
- На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
- Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
- Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

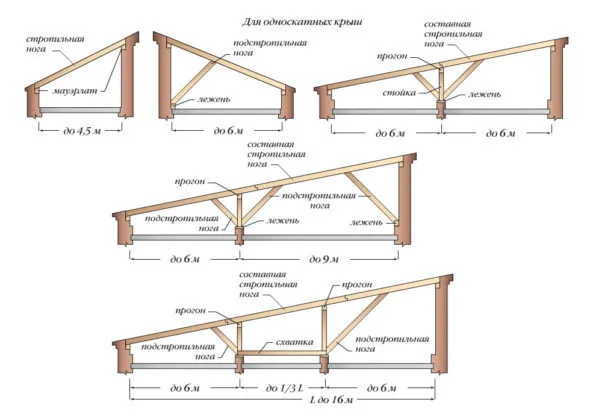

Чаще всего для гаража выбирают односкатную крышу
Какая нужна обшивка
Обшивку гаража можно сделать из:
- металлопрофиля;
- листов OSB.
Для деревянного каркаса чаще используют второй вариант.
Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.
В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

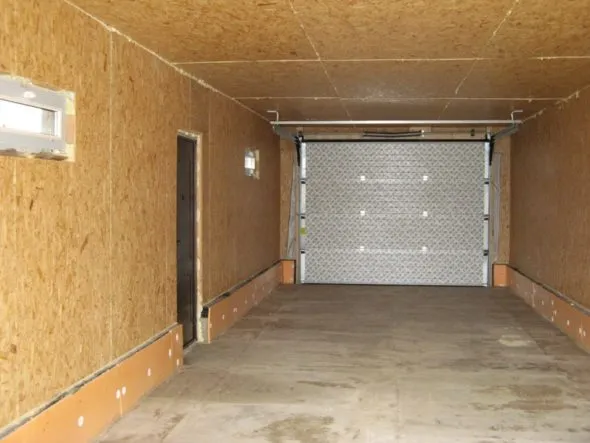

При желании каркасный гараж можно утеплить изнутри
Отделка
Наружная и внутрення отделка стен каркасного гаража может быть любой:
- штукатурка;
- покраска;
- облицовка сайдингом.
Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.
Отделка и изоляция гаража
Далее проводятся работы по облицовке, утеплению и гидроизоляции гаража. Для облицовки можно использовать различные материалы:
Для утепления можно использовать любой материал из предложенных на строительном рынке. Но предпочтение желательно отдать негорючей минвате.
При сооружении «пирога» стен гаража можно использовать многие из вариантов, найденных в интернете. Ведь это нежилое помещение. Но есть два основных правила, которые сэкономят вам массу времени при сравнении всех конструкций.
- Пароизоляция устанавливается внутри помещения (с теплой стороны).
- Ветрозащита и гидроизоляция — снаружи. Она будет спасать каркас гаража во время непогоды.

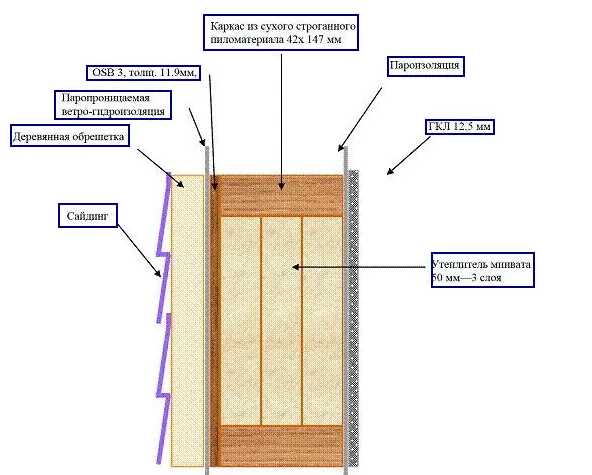

Правила касаются как устройства стен, так и крыши постройки. Вообще, слои утепления гаража обычно выглядят таким образом (с внешней стороны):
- внешняя отделка;
- ветрозащита;
- плита типа ОСП (OSB);
- утеплитель;
- пароизоляция;
- слой для внутренней отделки, например, гипсокартон.
Этот вариант указан на фото. Могут быть иные способы сборки. Например, «пирог» без ОСП, которая нужна, чтобы утеплитель не отсыревал. Либо без ветрозащиты.
Примеры строительства каркасного гаража пошагово
Опишем способы постройки утепленного гаража и вариант без утепления.
Утепленный гараж с двухскатной крышей
Сборка бруса каркаса.
Хотите построить второй каркасный гараж на 2 машины своими руками? Нет ничего проще, если дочитать эту статью до конца. Двухскатная кровля характеризуется равномерным прогреванием, высокими теплоизоляционными параметрами, качественно вентилируется, поэтому популярность таких конструкций высока.
А дополнительное утепление гаражной конструкции позволит создать внутри нее оптимальный для человека микроклимат.
Кратко опишем актуальные работы при строительстве и утеплении гаража из осп с двускатной крышей. Чертежи созданы, переходим к поэтапному выполнению работ.
Первый этап – подготовительный:
- очистка площадки от мусора, верхнего слоя почвы;
- выполнение разметки, определяются прямые углы периметра, отмостка.
Второй этап – монтаж основания:
- планирование разметки месторасположения столбов основания по периметру строения внутри огороженного участка почвы;
- установка двух опор с равным шагом на каждой длинной стороне, одной – на короткой задней и одной – по центру;
- установка дополнительного столба на месте вертикальных стоек проема будущих ворот;
- монтаж реек поверх короба так, дабы в центре строения оставить квадратное отверстие под цементно-асбестовую трубу;
- засыпка щебня в готовый котлован, его утрамбовка, монтаж деревянного короба опалубки поверх слоя щебенки;
- заполнение опалубки раствором из бетона, песка и цемента (пропорции 3:1), разравнивание поверхности правилом, мастерком, шпателем;
- установка трубы с диаметром 150 мм в центральную часть короба;
- заполнение пространства вокруг трубы щебенкой после схватывания бетона, трамбовка щебенки;
- заполнение трубы бетонным раствором, монтаж длинных металлических закладных элементов с заранее организованными двумя отверстиями по высоте;
- выжидание, пока бетон застынет.
Третий этап – сборка каркаса:
- гидроизоляция основания;
- сборка каркаса из металлоконструкций – металлокаркас, из деревянных брусков, из комбинаций металла и дерева – дерево-металлический.

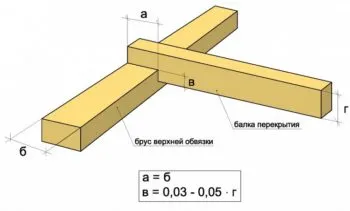

Вид соединения каркасных элементов.
Четвертый этап – кровельные работы:
- обустройство каркаса кровли;
- монтаж нижней, верхней обвязки из бруса;
- обустройство системы отвода воды;
- обшивка крыши кровельным покрытием (отлично подобрать материалы, которым характерна модульность: модульные панели, сайдинг и т.п.);
- монтаж водосточных желобов, под свесами крыши, в держатели;
- утеплительные работы позволят построить теплый гараж.
Пятый этап – финишный:
- внутренняя обшивка стен в построенном гараже: применяем плиты декоративные, деревянные доски, листы металлапроката;
- внешняя отделка стен с применением сайдинга, декоративных панелей своими руками.
