Лавочка из профильной трубы своими руками с размерами: чертежи и фото

Изучайте чертежи с размерами для создания лавочки из профильной трубы своими руками! В нашей статье представлены фотографии и подробные инструкции, которые помогут вам успешно построить удобную и прочную скамейку для вашего сада или двора. Получите все необходимые данные и вдохновение для создания стильной лавочки, которая станет прекрасным дополнением к вашему интерьеру.

Как легко сделать скамейку из профтрубы со спинкой

Наличие спинки не слишком усложняет конструкцию. Необходимо лишь увеличить количество элементов и правильно их расположить.

В предложенной схеме используются прямоугольные боковины, нижние части которых выступают назад – для большей устойчивости и ради того, чтобы скамья не могла опрокинуться. Спинка имеет три продольных элемента и три поперечных, у сидения лишь две продольных балки. Третья расположена ниже, между боковинами, для увеличения прочности конструкции. Можно сместить ее на уровень нижних поперечин боковин, но в этом случае лучше установить две таких балки – спереди и сзади.

Скамья изготавливается из квадратной профильной трубы 30х30 мм методом сварки. Для настила сидения и спинки используется доска сосновая сухая, сечение 20х100 мм. Длина может быть строго равна длине лавки (1500 мм), может быть увеличена за счет боковых выносов на 20…100 мм по каждой стороне.

Расчет материалов:

• труба профильная – 2 шт. 364 мм, 5 шт. 350 мм, 4 шт. 500 мм, 1 шт. 140 мм, 8 шт. 1500 мм;
• доска 20х100х1700 мм 5 или 6 штук (на спинке при желании можно установить не две, а три планки).

Чтобы сварить скамейку из металла, необходимо придерживаться следующей последовательности:

1. вначале изготавливают боковины и спинку;
2. далее соединяют боковины продольными балками сидения и дополнительной балкой, расположенной под сидением;
3. вваривают укороченную стойку на балку под сидение и крепят среднюю поперечину сидения;
4. соединяют нижнюю часть скамьи со спинкой.

После завершения сварочных работ швы зачищают, при необходимости полируют, выполняют покраску каркаса.

В уже готовом каркасе размечают и сверлят отверстия для досок сидения и спинки, крепят деревянные элементы. Лучше, если дерево еще до установки на место будет обработано соответствующим декоративно-защитным составом.

Более детально процесс подготовки деталей (в том числе деревянных) и сборки показан на видео.

По похожему принципу собираются скамейки из профиля, представленные на схемах ниже.

Здесь вместо поперечных планок боковин использованы гнутые элементы.

В этом варианте боковины полностью собраны из гнутых по шаблону деталей, а каркас спинки и сидения выполнен из полосы.

Упрощенная конструкция без поперечин боковин и продольных балок

Желательно использовать трубу большего сечения и обращать особое внимание на качество сварки

Модель с широкой нижней поперечиной-опорой боковины (слева) и Х-образными боковинами (справа).

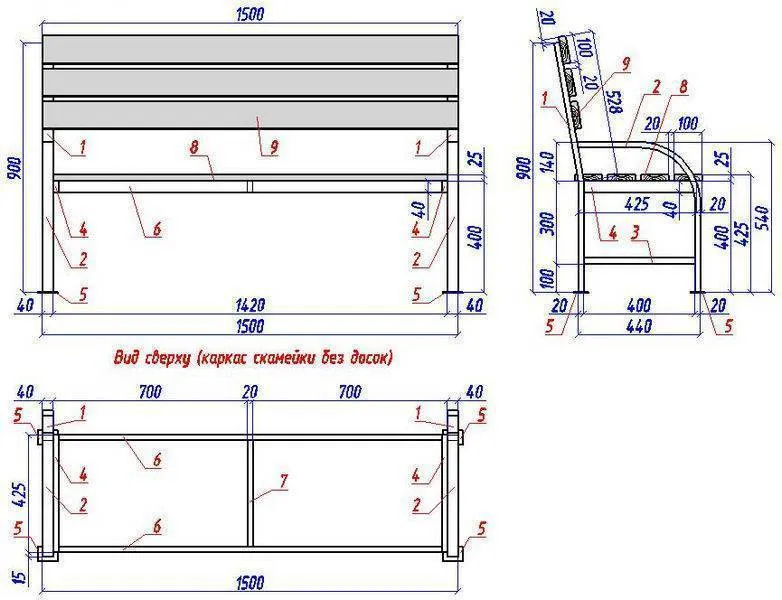

А здесь более подробный чертеж скамьи для дачи с гнутыми подлокотниками, являющимися частью конструкции боковины.

Как собрать каркас со спинкой

Сборка каркаса проводится в следующей последовательности действий:

Соединяют поперечную перекладину и два профиля по 35 см: отрезки должны находиться к перекладине под углом 90 градусов, фиксируясь к ней своей центральной точкой.
Данная конструкция оснащается при помощи сварки двумя гнутыми элементами, имеющими длину 78 см. Точка сварки должна находится на их изгибах.
Далее на каркас приваривают передние опорные части

При реализации данной процедуры важно соблюсти расстояние в 90 мм между точкой стыковки основы сидений с опорами и их лицевой части.
Чтобы сделать лавочку более прочной, можно соединить поперечную перекладину и передние опоры при помощи профиля.
Завершающей стадией изготовления каркасной конструкции является приваривание двух дугообразных отрезков посредине между опор. После этого на торцы ножек наваривают накладки.
Все сварные швы тщательно шлифуют, а весь каркас покрывают грунтовкой и краской против коррозии.

Отделка лавочки после её сборки

После того как вся конструкция собрана, можно её просто окрасить специальной краской для железа. С помощью лака или морилки рекомендуется обработать деревянные планки сидения и спинки, и тогда лавочка приобретёт красивый натуральный цвет. Такая лавочка будет прекрасно смотреться на любом приусадебном участке. Декор выбирается с учётом ландшафтного дизайна.

Окрашивание элементов лавочки с помощью краскопульта поможет придать ей благородный золотистый оттенок

Можно самостоятельно сшить мягкие удобные подушки и покрывала для спинки. Детям и пожилым людям будет очень удобно сидеть на них в тёплые летние дни.

Декор для дачных скамей из металла

Поскольку просто металлический каркас и доски – это скучно, мастера стремятся разнообразить свои изделия интересными дополнениями. Чаще всего в роли таких дополнений выступают кованые элементы. Они одновременно служат украшением уличной мебели и при этом увеличивают жесткость конструкции за счет создания дополнительных точек опоры.

Например, в этой модели завитки из квадратного прутка выполняют роль поперечин боковин и поддерживают деревянные подлокотники.

Здесь изогнутая профильная труба полностью заменяет стандартные элементы боковины и опоры спинки.

А в этой модели декора как такового нет, но полированная нержавеющая сталь с перекрестьем из прутка на боковине смотрится нарядно сама по себе.

Создатели таких изделий предпочитают минимализм, поэтому декором скамьи не снабжают. Интересна форма моделей, использование только матированного металла или оригинальная конструкция.

Поэтапная инструкция по созданию каркаса из трубного проката

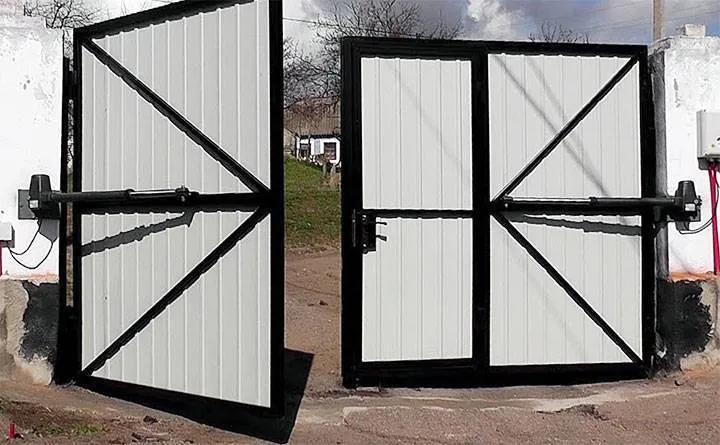

По способу открывания ворота бывают:

• распашными;
• откатными;
• поворотно-откидными;
• рельсовыми;
• складными.

Инструменты, материалы и оборудование

Для ворот рекомендуется брать столбы из металла. Их сечение зависит от веса будущих створок:

• для конструкции массой до 150 кг хватит 80*80*4 мм;
• от 150 до 300 кг лучше взять 100*100*5 мм;
• для габаритных, тяжелых, свыше 300 кг, берутся усиленные – 100*140*5 мм.

Из материалов понадобятся:

1. Профтруба сечением 40*60 мм. Необходима для стоек, которые фиксируются к столбам на въезде. Средний расход – две трубы длиной по 2 м.
2. Профтруба сечением 40*40 мм. Из нее придется сваривать каркас под половинки створок. При среднем размере створки 1,5*2 м потребуется 17 метров.
3. Профтруба квадратного сечения 20*20 мм. Потребуется, чтобы изготовить раскосы (повышают жесткость изделия).
4. Стальной прямоугольный треугольник (угловая косынка). Длина одной стороны – 10 см. Толщина металла – 2,5 мм. На одну створку потребуется четыре штуки.
5. Профнастил или другой материал для обшивки. Для полотна 1,5*2 м необходимо будет два листа.
6. Саморезы для крепежа профнастила. Хватит 60 штук.
7. Два стопора, задвижка, замок, засов.
8. Четыре петли диаметром 25 мм.
9. Роликовый механизм (только под откатную конструкцию).
10. Антикоррозийная грунтовка, краска, кисти.
11. Элементы декора, если предусмотрено проектом (кованые, резные деревянные).

Из инструментов следует подготовить:

• болгарку с кругом по металлу;
• сварочный аппарат, маску, электроды;
• электродрель, сверла;
• молоток;
• напильник;
• рулетку, строительный уровень;
• шлифовальный круг.

Все тонкости выбора подходящего основания для забора.

Чаще всего используется столбчатый фундамент, где каждый столб бетонируется отдельно.

На нужные фрагменты металл режут болгаркой согласно размерам, указанным в чертежах.

Ржавчину, заусенцы зачищают.

Сборка каркаса

Проводится двумя способами:

• сварка;
• резьбовые соединения.

Разберем каждый из них подробнее.

Сварка

Чертежи и размеры скамейки из металла своими руками

Особенности конструкции изделия зависят от индивидуальных требований и определяются на этапе проектирования. Профилированная труба довольно часто применяется для изготовления металлоконструкции лавки. Спинка и сиденье скамейки обшиваются планками из древесины.

На проектном этапе необходимо продумать особенности крепления деревянных планок и схему разделки заготовок профильной трубы. В зависимости от взаимного расположения элементов, торцы заготовок могут резаться под различными углами.

Разрабатывая эскиз, руководствуйтесь следующими рекомендациями:

• ширина опорной части скамейки должна быть в интервале 40–60 см;
• высота спинки 50 см над уровнем сиденья обеспечит достаточную площадь для опоры;
• расстояние от низа скамейки до опорных планок сиденья должно составлять 40–50 см.

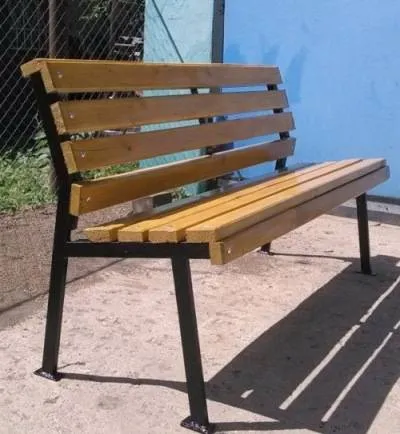

Можно изготовить скамейку, имеющую спинку.

Чертёж содержит все необходимые размеры

Она более трудоёмка в изготовлении. Однако, присев на такую скамейку, можно максимально расслабиться и насладиться отдыхом.

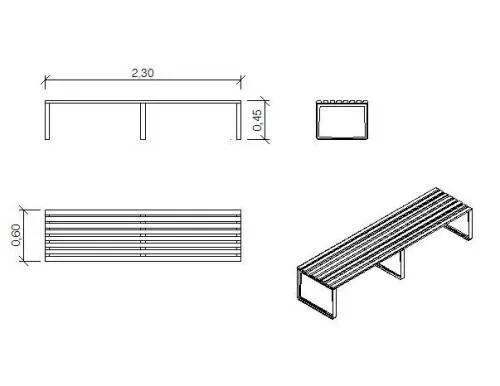

Возможен вариант самостоятельного изготовления небольшой лавки. Изделие имеет традиционную конструкцию. Устройство опорного каркаса требует минимального количества материалов и отличается простотой.

Изделие отличается простотой конструкции

Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

vsedlyastroiki.ru

Что нужно иметь для работы

Разумеется, на первом месте стоит желание, но кроме него нужно подготовить инструменты и оборудование. Мы дадим практические советы по номенклатуре, при этом постараемся использовать минимальный и самый бюджетный набор.

Таблица 2. Инструменты для изготовления скамейки.

Измерительные инструменты, отвертки, плоскогубцы и прочую мелочь перечислять нет необходимости.

Как сделать своими руками

Большинство скамеек из профильных труб изготовлены из металла с деревянными элементами (спинка и сидение). Сделать конструкции без спинки и с ней можно в домашних условиях, но для этого вам понадобятся такие инструменты: сварочный аппарат и электроды к нему, болгарка, дрель, напильник, шуруповерт, плоскогубцы, молоток, болты, гайки, гвозди. Что касается материалов, то необходимость зависит от выбора типа скамейки: профильные трубы, доски, готовые кованные или тканевые детали. Мы представим вам инструкцию по изготовлению двух типов конструкций – со спинкой и без.

Со спинкой

Для изготовления данного типа скамейки понадобятся профильные трубы и сосновые доски. Размер и сечение труб будет зависеть от размеров и особенностей изготовления. Для обычной конструкции берутся профтрубы с сечением 25×25 мм (около 8 м) и доски толщиной около 3 см. Для опор под спинку понадобятся куски гнутой трубы, которые можно согнуть с помощью тисков. Этапы изготовления:

1. Варка поперечной перекладины. Центральные перемычки крепятся под прямым углом.
2. К готовой детали необходимо приварить по сгибам гнутые трубы для опоры спинки.
3. Монтаж передних опорных деталей конструкции к заготовке. Для большей прочности заготовки передних опор привариваются к трубе, которая станет поперечной перемычкой.
4. Затем между опорами приваривают две дуги, которые закрепляют у основания ножек.
5. Шлифовка сварочных швов, грунтовка конструкции и покрытие антикоррозийной краской.
6. Просверлить отверстия для крепления досок.
7. Обработка деревянных деталей для спинки и сидения – покрыть доски морилкой или лаком.
8. Расположить доски на металлической заготовке с одинаковыми интервалами параллельно друг другу.
9. Закрепить доски с помощью специальных болтов с круглыми широкими шляпками. Для сидения нужно выбирать прочные толстые доски, для спинки можно взять немного тоньше.
10. Декор изделия выбирается согласно вкусовым предпочтениям.

Вместо досок или брусьев можно использовать прямоугольные металлические трубы, а для удобства разместить на них подушки, обшитые кожей или непромокаемой тканью. Также для удобства можно приварить подлокотники. Для этого понадобится согнуть два куска трубы под углом в 90° и приварить по бокам. А затем обработать как основную заготовку.

Без спинки

Для изготовления такой конструкции рекомендуются профтрубы сечением 30×30 мм. Цельная труба делится на необходимые части с помощью болгарки.

Придерживайтесь следующего алгоритма действий:

1. Сварить две опоры прямоугольной формы под прямым углом.
2. Приварить к заготовленным опорам перемычки.
3. Шлифовальной машинкой или наждачной бумагой зачистить швы.
4. Прогрунтовать каркас или покрыть защитной эмалью.
5. Просверлить отверстия для крепления деревянных деталей сидения. Металлические куски профтруб привариваются к основному каркасу.
6. Обработать доски или брусья для сидения антисептиком и покрыть морилкой или лаком.
7. Закрепить доски с помощью метизов.

Дальнейшая работа над изделием полностью зависит от ваших вкусовых предпочтений. Вы можете оставить все как есть в натуральном виде, а можете полностью раскрасить конструкцию красками или нанести узоры с помощью трафаретов. Полностью металлическую конструкцию можно дополнить подушками для комфортного отдыха, которые также можно сделать своими руками. Чтобы ваша красивая скамья не вызывала желания у других позаимствовать ее без спроса, ее лучше закрепить. При наличии рядом забора опоры можно приварить к его основанию. Также опоры можно закрепить болтами к основаниям, которые помещаются в скважины и бетонируются.

Как называется лавочка?

Название лавочки может зависеть от ее формы, размера, материала и предназначения. Некоторые из наиболее распространенных типов лавочек включают в себя:

1. Скамья — это длинная лавка с спинкой, которая может использоваться как на улице, так и в помещении. Скамьи часто могут быть изготовлены из дерева или металла.

2. Табурет — это короткая лавочка, которая обычно не имеет спинки. Табуреты могут быть использованы в качестве сидения или как подставка для ног.

3. Кушетка — это низкая лавочка, которая может использоваться как диван или как дополнительное сидение.

4. Шезлонг — это длинная лавочка, которая имеет спинку и подлокотники. Шезлонги обычно используются для отдыха на открытом воздухе, в бассейне или на пляже.

5. Верстак — это лавочка, используемая для работы с инструментами. Верстаки могут иметь встроенные зажимы, ящики для хранения инструментов и другие функции, чтобы облегчить работу.

Это лишь некоторые из наиболее распространенных типов лавочек, и название конкретной лавочки может зависеть от ее особенностей.

Видео. Скамейка из профильной трубы. Часть I: каркас.
