Мангал из газового баллона — подробная инструкция с фото, чертежами и видео

Хотите сделать мангал своими руками из газового баллона? Наша подробная инструкция с фото, чертежами и видео поможет вам в этом творческом проекте. Узнайте, как легко создать уютный мангал из газового баллона и наслаждайтесь приготовлением вкусных блюд на своей природной кухне!

Отдых за городом, будь то дача или живописная поляна в лесу или у водоёма, очень часто предполагает приготовление шашлыков. Конечно, для этого можно обойтись несколькими кирпичами и парой металлических перекладин, вот только настоящее удовольствие от приготовления мяса на шампурах можно получить только рядом с удобным и практичным мангалом. Добротную конструкцию можно изготовить из толстого листового металла. Если же в хозяйстве такового не найдётся, то не стоит спешить на строительный рынок. Отличное приспособление для готовки мяса можно соорудить своими руками из обычного газового баллона.

Особенности мангала, изготовленного на основе ёмкости для сжиженного газа

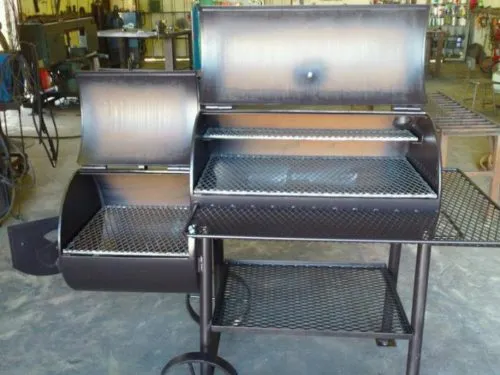

Из одного или нескольких газовых баллонов можно соорудить добротный, практичный мангал, барбекю или коптильню

Баллон для бытового газа является отличной основой для множества самодельных конструкций. Хороший добротный металл, практически готовая форма и несколько стандартных типоразмеров позволяют с минимальными трудозатратами получить печку-буржуйку, бойлер косвенного нагрева, автоклав и другое нужное в хозяйстве оборудование. Толстые стенки ёмкости из-под сжиженного газа способны выдерживать высокую температуру, поэтому она как нельзя лучше подходит для изготовления коптильни, барбекю или мангала. Известны и другие достоинства конструкции:

• ёмкость не прогорает, если даже в течение длительного времени контактирует с открытым огнём и раскалёнными углями;
• оптимальная конфигурация и толстые стенки не позволяют сооружению деформироваться при воздействии высоких температур;
• в мангале из баллона можно готовить не только шашлыки, но и запекать овощи, коптить или жарить рыбу и мясо;
• после готовки не требуется заливать угли водой — достаточно закрыть верхнюю крышку. К слову, её наличие позволяет оставлять агрегат на улице даже во время дождя или снегопада;
• большие габариты позволяют за один раз приготовить еду для большой компании;
• даже если баллон придётся покупать, расходы на него не идут ни в какое сравнение с приобретением листового металла в торговой сети;
• простота изготовления, благодаря чему мангал сможет изготовить даже малоопытный домашний мастер;
• чтобы реализовать свой замысел, понадобится всего несколько часов;
• сооружение из баллона отлично подходит для того, чтобы реализовать любой художественный замысел. Например, его можно стилизовать под паровоз.

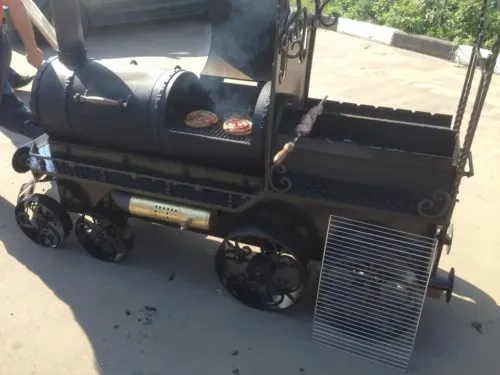

  Стилизация под паровоз является довольно распространённым художественным замыслом, но, тем не менее, всегда выглядит стильно и оригинально

У мангала, построенного из ёмкости для бытового газа практически нет недостатков. Некоторые считают минусом большие габариты, но что им мешает взять баллон поменьше, например, на 27 литров? К негативным моментам можно отнести разве что полукруглую форму днища, не слишком удобную во время розжига дров. С другой стороны, при такой конфигурации угли будут находиться ближе к краям шампуров. За счёт этого будут лучше пропекаться крайние кусочки мяса, которые при готовке на традиционной прямоугольной жаровне нередко остаются сырыми. Специалисты считают, что сферические стенки мангала не совсем подходят для приготовления шашлыков, поскольку препятствуют процессам, которые помогают «раскрыться» богатому аромату печёного мяса. В дальнейшем мы ещё коснёмся этого вопроса, открыв секрет, как избежать недостатков, связанных с круглой формой днища.

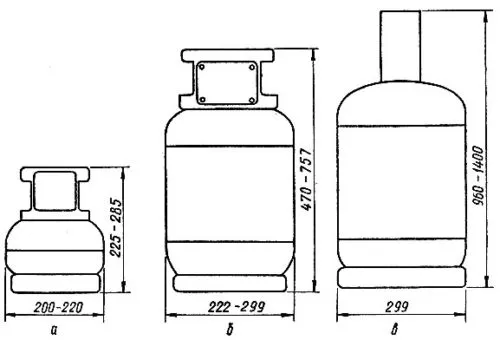

Размеры бытовых газовых баллонов. Для изготовления мангала подходят модели, обозначенные буквами (б) и (в)

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Газовые баллоны изготавливаются из высоколегированных низкоуглеродистых сталей 30ХМА, 45, 34CrMo4, 30ХГСА. Высокое содержание лигатур и уменьшение количества лигатур в металле делает сплав более прочным и повышает антикоррозионные свойства.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

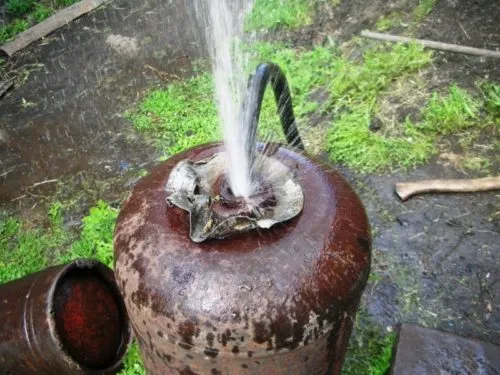

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

• отрезки стальных труб и уголков;
• металлические ручки для крышки мангала;
• дверные или мебельные петли;
• труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
• решётка, которая понадобится для барбекю;
• болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

• сварочный трансформатор или инвертор;
• УШМ — угловая шлифмашина (в просторечье «болгарка»);
• электроды Ø3–4 мм;
• отрезной и зачистной диск к УШМ;
• дрель электрическая;
• набор свёрл для работы по металлу;
• струбцины для фиксации металлических деталей;
• длинная металлическая линейка;
• чертилка;
• кёрн;
• разводной и газовый ключ;
• набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Изготовление мангала своими руками из бытового газового баллона на 50 литров

Монтажные работы лучше всего проводить в хорошо вентилируемом помещении или на открытом воздухе. Место, на котором будет выполняться сборка, должно быть достаточно ровным, иначе не удастся обеспечить правильную геометрию конструкции и мангал будет неустойчивым.

При проведении слесарных работ важно не забывать о правилах техники безопасности, обязательно использовать защитные средства и спецодежду.

Пошаговая инструкция

1. Откручивают вентиль. Для этого используют газовый или разводной ключ. Иногда запорная арматура так сильно закисает, что отвернуть её нет никакой возможности. В этом случае кран можно срезать угловой шлифмашиной. Воспользовавшись этим же инструментом, срезают нижний опорный обод — с ним конструкция будет выглядеть неэстетичной.

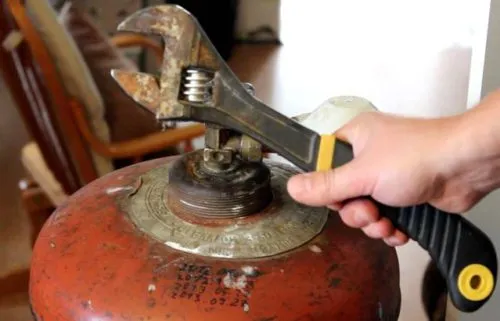

   Демонтаж вентиля выполняют разводным или газовым ключом

2. Размечают места резки. Диаметр 50-литровой ёмкости для пропан-бутана составляет 960 мм, что позволяет точно разделить её на четыре части. За точку отсчёта удобно принимать продольный шов. Уложив баллон на ровную поверхность, от сварочной линии в обе стороны отмеряют по четвёртой части диаметра — 240 мм и наносят горизонтальную разметку, которая разделит баллон пополам. От линии крепления верхней и нижней части сосуда делают отступ не менее 30 мм, после чего проводят круговые линии. Расстояние между ними делят на равные 80–100 мм промежутки, на которых будут укладываться шампуры. После этого размечают крышку мангала. Её длина должна быть меньше половины диаметра, поэтому от одной из продольных линий в сторону горизонтального сварочного шва отмеряют 100мм. Параллельно прочерченная полоса будет указывать на место реза.

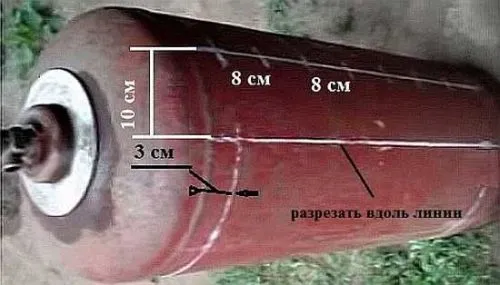

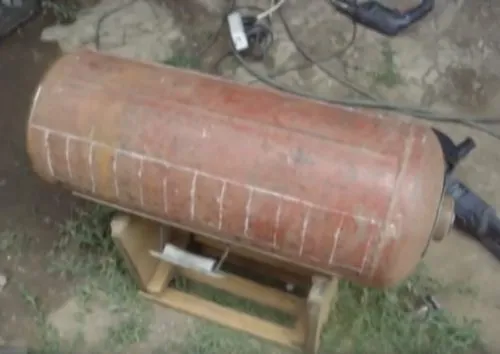

   Разметка газового баллона — один из важнейших этапов в изготовлении мангала

3. Установив на «болгарку» отрезной диск, прорезают линию, которая делит диаметр баллона надвое. После этого прорезь размечают на равные части и приваривают петли. Их число может быть от двух до четырёх (в зависимости от размера). После этого крышку вырезают по круговым меткам, а также продольной линии, которая находится на расстоянии 140 мм от горизонтального шва.

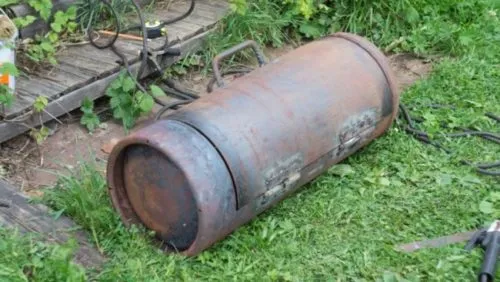

   Крышку вырезают при помощи болгарки. Применение газового резака снизит эстетическую ценность сооружения

   Не спешите вырезать сразу всю крышку. Впоследствии это повлечёт массу неудобств, связанных с её правильной ориентацией, выставлением зазоров и т. д. Сделать это без помощника будет проблематично. Если по линии первого реза сразу же приварить петли, то в дальнейшем удастся сэкономить уйму времени и нервов.

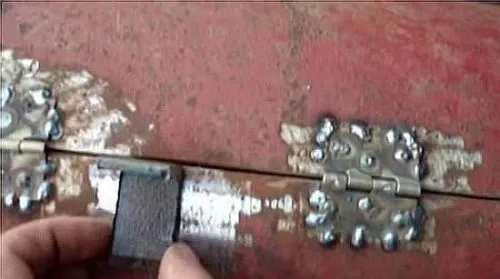

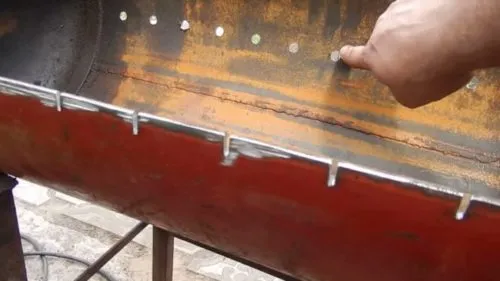

4. Для того чтобы верхняя дверца удерживалась в нужном положении и не ломала петли при откидывании, по линии реза необходимо приварить ограничители. Сделать их можно из 20–30 мм отрезков стального уголка с шириной полки 40–50 мм. Фиксирующие упоры монтируют с двух сторон — это позволит избежать перекашивания крышки.



   Монтаж фиксаторов, препятствующих чрезмерному открыванию крышки

   Расстояние, на которое будет откидываться дверца, можно изменить, разгибая фиксаторы на необходимый угол. При этом выбирают такое положение, при котором можно будет легко доставать до ручек крышки, не сильно наклоняясь вперёд, и в то же время не позволит конструкции самопроизвольно захлопнуться.

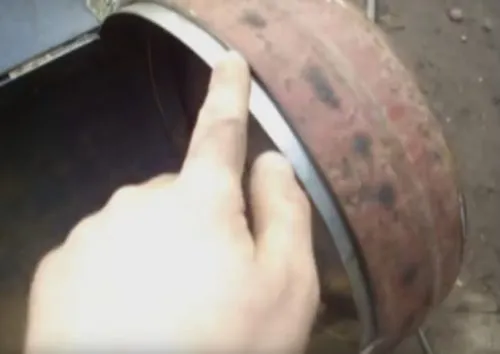

5. Для того чтобы дверца при закрывании не проваливалась внутрь, по периметру круговых вырезов необходимо приварить ограничитель. Для этого из листовой стали толщиной 1–3 мм вырезают полосу шириной 30–40 мм. Её крепят изнутри баллона прерывистым швом.



   Монтаж ограничителей, удерживающих крышку мангала

   Вместо ограничителей можно использовать отрезок цепи нужной длины, приварив его одним концом к мангалу, а другим — к крышке.

6. Ниже петель выполняют ряд сверлений Ø12–14 мм под шампуры. Ранее эти места размечались по линии деления диаметра. На передней стенке напротив каждого отверстия делают прорези или треугольные вырезы, на которые будут укладываться шампуры.

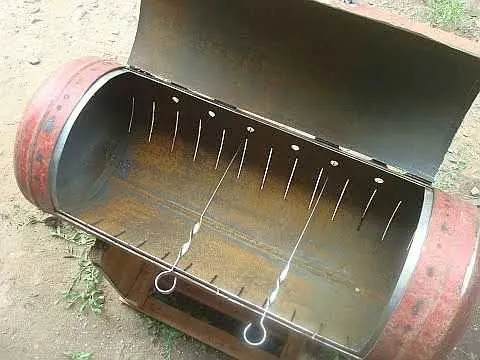

   Сверления под шампуры можно дополнительно обработать напильником

7. Монтируют ручки для открывания крышки. Для этого лучше всего подойдут заводские изделия с накладками из дерева или огнеупорных композитов — они не позволят обжечься. В крайнем случае, ручку можно сделать, согнув в виде буквы «П» отрезок металлического прутка или арматуры.
8. На следующем этапе в донной части мангала прорезают отверстия для доступа воздуха в зону горения. Для этого конструкцию переворачивают крышкой вниз, отмеряют от продольного шва по 100–120 мм в каждую сторону и проводят горизонтальные линии. Отложив от этих меток по 100 мм, получают полосы, в которых через каждые 50 мм делают пропилы. Вместо прорезей можно выполнить сверления. В этом случае в шахматном порядке проделывают отверстия диаметром 10–12 мм.



   Разметка прорезей для притока воздуха

   Прорезать днище для подачи воздуха нецелесообразно в силу ряда причин. Во-первых, это ослабит сварочный шов, который делает конструкцию более жёсткой, а во-вторых, отверстия будут быстро забиваться жировыми отложениями, смешанными с пеплом и золой, и перестанут выполнять свои функции.

9. Отверстие под вентиль необходимо заварить. Если же мангал планируется использовать ещё и в качестве коптильни, то проём расширяют до диаметра дымовой трубы. После этого к баллону приваривают дымоход.

На этом основную часть работы считают завершённой. Осталось установить мангал на ножки и облагородить интересным декором или же просто покрасить конструкцию термостойкой краской.

Чтобы получить стильный мангал, получившуюся конструкцию потребуется «облагородить»

Монтаж опор для мангала

Есть несколько вариантов установки мангала на ножки, чему способствует достаточно толстый металл его корпуса. Первый и самый простой метод — приварить четыре отрезка стальной трубы или уголка непосредственно к корпусу. Разумеется, места присоединения надо тщательно выверить, а в процессе работы использовать угольник и строительный уровень, иначе конструкция будет выглядеть кособоко и неопрятно. Высоту мангала каждый делает под себя, но существует и стандартная рекомендация — расстояние от земли до плоскости укладки шампуров должно быть не более 1 м.

Стоит заметить, что презентабельности и удобства описанный выше способ добавить не может. Если вы хотите получить стильное, практичное сооружение, то для этого понадобится изготовить опору рамного типа. Для этого из профильной металлической трубы 20х20х2 мм изготавливают пару боковых стоек. В верхней её части приваривают полукруглое ложе из металлической шины, выгнутой по форме баллона. Между собой обе части конструкции крепят всё тем же металлопрофилем так, чтобы получилось некое подобие подстолья. Баллон укладывают на подготовленное ложе и прихватывают сваркой. Для того чтобы сделать мангал более мобильным, к ножкам можно прикрепить металлические колёса.

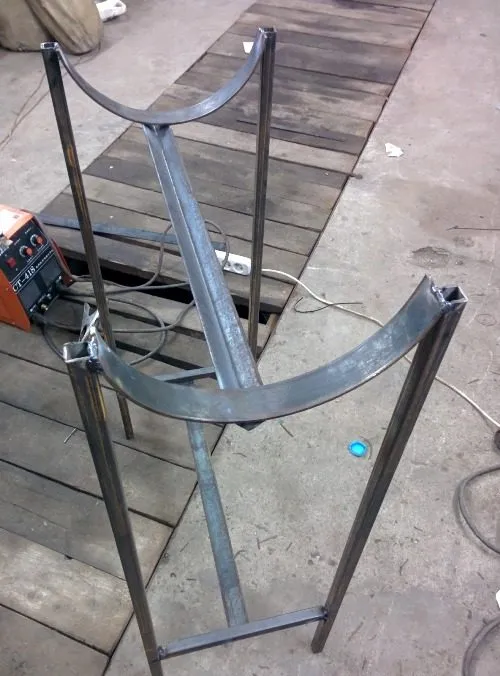

Изготовление опорной конструкции для мангала

Изготовленный из бытового газового баллона мангал можно брать с собой и при вылазках на природу. Для того чтобы он не занимал много места в багажнике авто, опорную конструкцию делают разборной. Всё, что для этого понадобится — 40-сантиметровый отрезок трубы с внутренним диаметром 18–30 мм и 3-метровую трубу диаметром 16–28 мм. Главное требование — чтобы при их сопряжении зазор был небольшим, иначе мангал будет неустойчивым.

Разрезав короткий кусок на четыре равные части, получают муфты, которые приваривают к баллону в местах установки опор. После этого мангал устанавливают на ножки и выполняют сквозные сверления для их фиксации внутри муфт. Вставленные в эти отверстия штифты позволяют без труда переносить собранную конструкцию — трубки выпадать не будут. Дополнительно к бокам переносного мангала можно приварить ручки для переноски. К слову, во время транспортировки конструкции все ножки, дрова (или упаковку углей) и жидкость для розжига можно уложить внутрь. Подобная оптимизация позволит сэкономить немало места в багажнике.

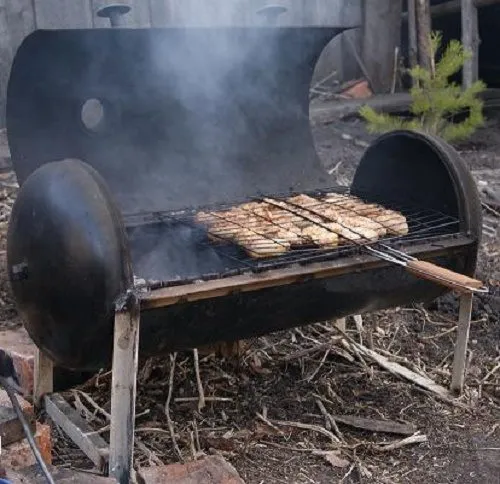

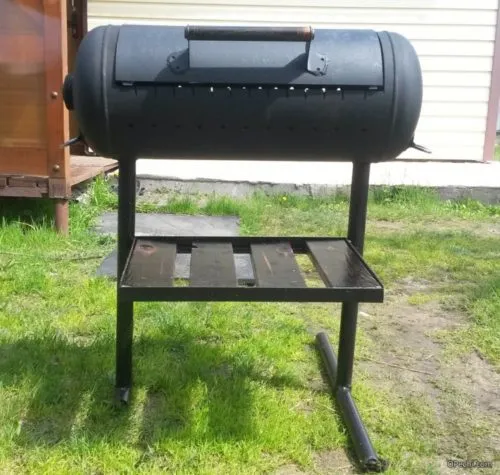

Галерея готовых самодельных мангалов

Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

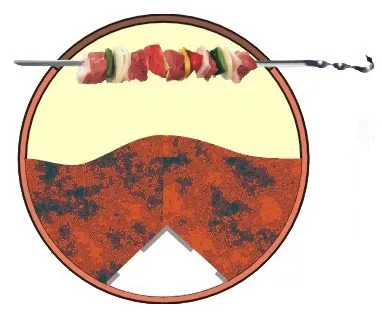

• Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
• Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
• В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.

Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

Чем покрасить, чтобы «дёшево и навсегда»

Металлическое сооружение надо покрасить как из эстетических, так и практических соображений. Незащищённая сталь будет быстро ржаветь, что не добавит конструкции ни красоты, ни долговечности. Лучше всего для окрашивания мангала подойдёт любая термостойкая краска, предназначенная для автомобильных глушителей, однако её высокая цена и сложная технология нанесения не позволяют назвать этот вариант идеальным. Те же недостатки имеют и краски на основе силикона, специально созданные для окрашивания металлических печей, каминов, барбекю и мангалов.

Дешёвым и практичным материалом является кузбасс-лак и аналогичные минеральные составы на основе битумных смол.

Окрашивание скроет все огрехи изготовления и сделает конструкцию завершённой

Покрытие должно выполняться в 3–4 слоя, с полной промежуточной сушкой после каждого нанесения. Разумеется, красить внутреннюю поверхность мангала нет необходимости — налёт копоти, наоборот, будет способствовать получению идеального продукта.

Недостатками этого способа является длительное время высыхания и неприятные, токсичные испарения. К тому же краска длительное время остаётся непрочной, поэтому требует бережного обращения. Первые 2–3 протопки лучше всего провести «вхолостую». Это устранит запах, сделает покрытие более прочным и безопасным. Когда же минеральный состав спечётся, повредить его будет очень сложно. Практика свидетельствует, что такой состав не требует обновления десятилетиями.

Видео: как построить мангал из газового баллона за три часа

Множество вариантов мангалов, построенных на основе газового баллона, позволяет построить практичную, функциональную и оригинальную конструкцию. Её можно разместить под навесом или в беседке, установить под открытым небом или сделать полностью мобильной. Правильно построенный мангал даёт мягкий и ровный жар, который делает шашлык мягким и сочным. Поэтому всё, что остаётся пожелать — хорошей компании и приятного аппетита!
