Мечтаете о надежном и функциональном гараже? Ознакомьтесь с проектами гаражей из сэндвич панелей! На нашем мастер-классе вы узнаете о достоинствах такой конструкции и как строить гараж своими руками. Присоединяйтесь к нам [дата и место мастер-класса] и превратите вашу мечту в реальность!
На чтение 11 мин Просмотров 4.3к. Опубликовано 26.06.2018
Крупный гараж из сэндвич-панелей используют для хранения разных вещей, организации домашней мастерской, решения иных бытовых задач. С помощью рекомендаций редакции HomeMyHome.ru вы сможете возвести качественное строение собственными руками. Мы поможем подготовить техническое задание и дадим чёткие рекомендации, о чём нужно знать при возведении сооружения «под ключ».
Красивый функциональный гараж из сэндвич-панелей можно установить быстро и недорогоПреимущества и недостатки гаража из сэндвич-панелей
Эти строительные материалы создают в фабричных условиях с тщательной проверкой технических параметров каждой партии. Ответственные производители обеспечивают срок службы готовых изделий до 50 лет и более. Кроме долговечности, следует отметить другие важные преимущества:
- Небольшой вес компонентов конструкции, что подразумевает снижение затрат при транспортировке и уменьшение требований к прочности основания.
- Простота монтажных операций и разборки. Допустимо вторичное использование сэндвич-панелей по целевому назначению.
- Отличные изоляционные характеристики не нужно улучшать, если сделан правильный предварительный расчёт с учётом климатических особенностей региона.
- Безупречный внешний вид также не придётся изменять, если отсутствуют особые пожелания.
- Экологически чистые компоненты не загрязняют окружающую среду и атмосферу в помещениях.
К сведению! Если подготовить фундамент летом, возведение постройки можно перенести на любой период.
Монтажные операции при необходимости выполняют даже в сильный морозНедостатком следует назвать высокую цену качественных изделий. Однако при учёте аналогичных затрат на возведение жилья из других материалов, стоимость гаража из сэндвич-панелей можно назвать демократичной. Кирпичные стены, например, надо утеплять.
Есть мнение об ограниченной прочности панелей. Однако эта проблема вполне решаема, если использовать подходящий силовой каркас. Работа по герметизации стыков тоже не должна вызвать затруднения. Ведь подобная работа производится практически при монтаже многих конструкций.

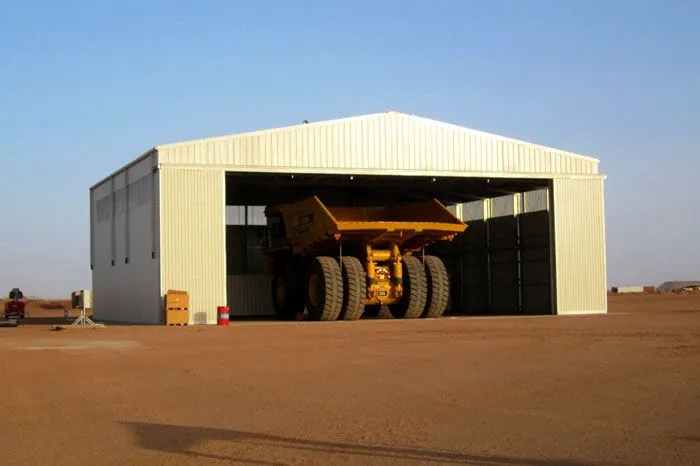

Наглядное доказательство надёжности правильно спроектированного крупного гаража из сэндвич-панелейОт чего зависят эксплуатационные качества сэндвич-панелей для гаража

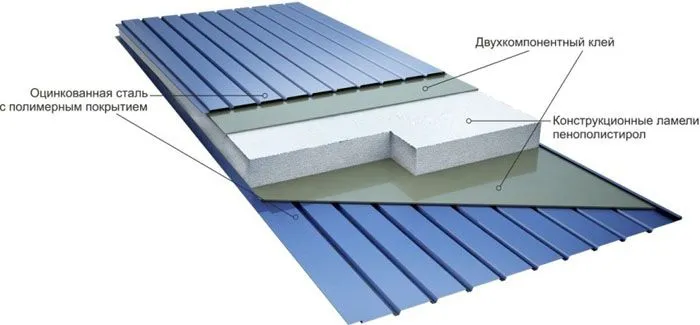

Наружные тонкие стенки создают из прочных материалов. Между ними помещают наполнитель с пустотами, обладающий улучшенными изоляционными характеристиками.
Компоненты типовой конструкцииИз таких плит создают стены и кровлю. В малоэтажном строительстве применяют вертикальную установку элементов. Высокие сооружения возводят с использованием горизонтальной схемы.

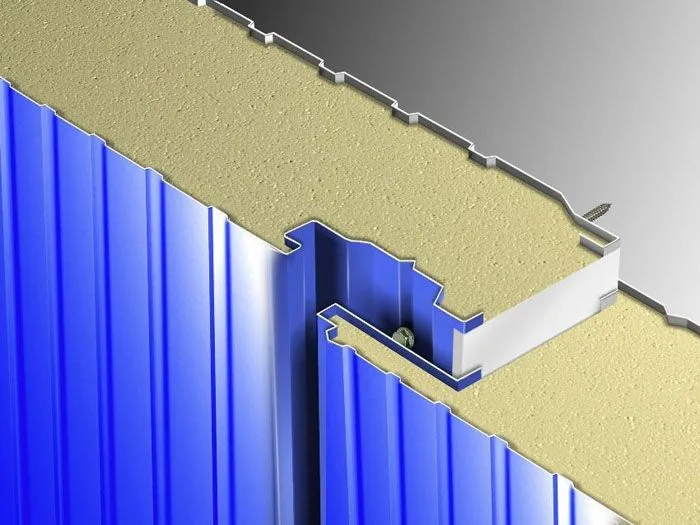

Замковое соединение обеспечивает прочность и герметичность узла, исключает ошибки при сборкеМатериалы для утеплителя
Цена модульного гаража из сэндвич-панелей во многом зависит от выбранного наполнителя.
| Материал/производственный стандарт (ГОСТ) | Преимущества | Недостатки |
|---|---|---|
| Минеральная вата/32603-2012 | Пожаробезопасность, разумная себестоимость, плотное заполнение сложных по форме полостей. | Небольшая прочность. Быстрое ухудшение полезных характеристик при увлажнении. Значительный вес. |
| Вспененный полистирол/15588-2014 | Минимальная стоимость, небольшой вес, устойчивость к влаге. | Без специальных добавок (антипиренов) пенопласт легко воспламеняется. С применением таких компонентов повышают температуру воспламенения. |
| Вспененный полиуретан/23486-79 | Низкая теплопроводность. Материал не пропускает воду, поэтому способен выполнять функции слоя гидроизоляции. Высокая прочность. | Разрушается ультрафиолетовым излучением. |
| Вспененный полиизоцианурат/23486-79 | Повышенная стойкость к солнечному свету, открытому пламени, агрессивным химическим соединениям. Отличные теплоизоляционные характеристики. | Стоимость материала выше, по сравнению с приведёнными выше вариантами. |
Обшивка сэндвич-панелей
Демократичная цена быстровозводимых гаражей их сэндвич-панелей объясняется невысокой стоимостью типовой обшивки. Применяют профилированный стальной лист с толщиной 0,4-0,5 мм. Его защищают холодной или горячей оцинковкой от коррозии. Дополнительно создают защитно-декоративный слой из порошковой краски, полимерных материалов. Часто используют специальные пожаробезопасные материалы.

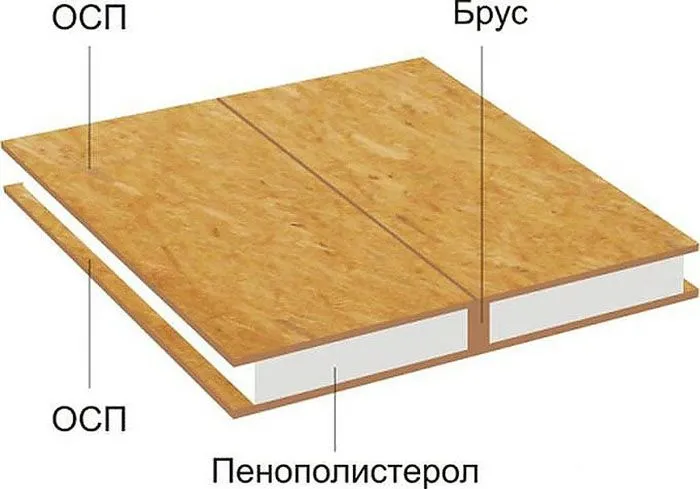

Также выпускают панели с обшивкой и внутренним каркасом из древесиныТехнические параметры сэндвич-панелей
Чтобы построить качественный гараж из сэндвич-панелей, необходимо внимательно изучить нагрузку и особенности использования. Стеновые и кровельные сэндвич-панели для гаража выпускают шириной 100 и 120 см. Длина – в диапазоне от 50 см до 13,5 м. По достаточно крупному заказу производитель создаст изделие с нужными размерами.
| Изоляционный материал | Тип панели | Вес при разной толщине сэндвич-панели, кг/м² | ||
|---|---|---|---|---|
| 50 | 100 | 150 | ||
| Минеральная вата | Стеновая | 16,5 | 22 | 27,2 |
| Кровельная | 17,5 | 24 | 30,5 | |
| Пенополистирол | Стеновая | 11,7 | 12,5 | 14,2 |
| Кровельная | 12,2 | 13,5 | 14,7 | |
| Пенополиуретан, вспененный полиизоцианурат | Стеновая | 9,2 | 11,2 | 14 |
| Кровельная | — | 12,4 | 14,4 |
При эффективной звуковой изоляции шумные работы в гаражной мастерской не будут беспокоить жильцов дома и соседей| Утеплитель | Характеристики сэндвич-панелей толщиной 100 мм | |||
|---|---|---|---|---|
| Плотность, кг/м³ | Теплопроводность, Вт/Мк | Звуковая изоляция, дБ | Термическое сопротивление (Rt) | |
| Минеральная вата | 105-140 | 0,05 | 32 | 2,08 |
| Пенополистирол | 10-25 | 0,042 | 32 | 2,56 |
| Пенополиуретан, вспененный полиизоцианурат | 41 | 0,022 | 32 | 4,76 |
При такой толщине огнестойкость сэндвич-панели с наполнителями из минеральной ваты/пенополистирола соответствует нормативу EI 90/ EI 15. Это значит, что при огневом или высокотемпературном воздействии целостность сохраняется на протяжении 90/15 минут, соответственно.
Важно! В таблицах приведены примеры из ассортимента одного отечественного производителя. Цифры уточняют с помощью официальной сопроводительной документации на сэндвич-панели конкретной марки.
| Длина пролёта кровли, см | Несущая способность при равномерной нагрузке для сэндвич-панелей разной толщины, кг/м² | ||
|---|---|---|---|
| 50 мм | 100 мм | 150 мм | |
| 150 | 214 | 115 | 95 |
| 250 | 251 | 172 | 141 |
| 300 | 272 | 213 | 188 |
Расстояние между стеновыми опорами устанавливают не больше, чем приведённые ниже значения. Расчёт сделан для ветровой нагрузки не более 45 кг/м²:
- толщина сэндвич панели − 50 мм,пролёт − до 390 см;
- 100 мм, 600 см;
- 150 мм, 735 см.
Правильный выбор строительных материалов обеспечивает безопасность в экстремальных ситуацияхОбзор проектов гаражей из сэндвич-панелей и металлокаркаса
Когда приобретают готовый комплект гаража из сэндвич-панелей с установкой, цену проверяют по отдельным позициям. Подробные чертежи помогут составить список материалов.

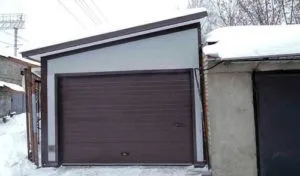

Одноэтажные гаражи из сэндвич-панелей
Такие конструкции не создают большую нагрузку. В некоторых ситуациях используют готовую асфальтированную площадку или другую поверхность с достаточно твёрдым и ровным покрытием.

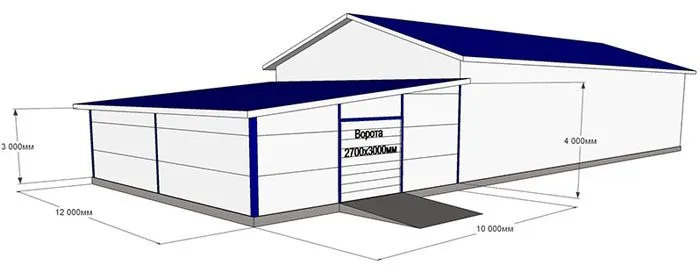

Необходимо продумать стыковку с основным зданиемВ этом варианте создана дополнительная опора капитальной стеной дома. Однако в процессе эксплуатации могут появиться щели по следующим причинам:
- разные коэффициенты температурного расширения прилегающих материалов;
- смещение фундаментов;
- недостаточная прочность каркаса для реальных ветровых и снеговых нагрузок.

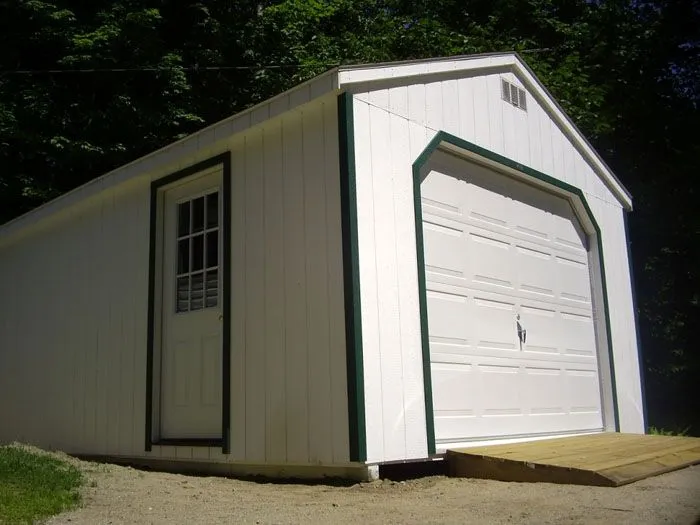

Отдельно стоящее строение проще создать без ошибокДлину стен выбирают так, чтобы после размещения автомобиля внутри со всех сторон оставалось свободное расстояние 100-150 см. Стандартное решение – 400×600 см при ширине ворот в 2,4-2,7 м.
Высоту делают достаточной для монтажа подъёмных механизмов и приводов

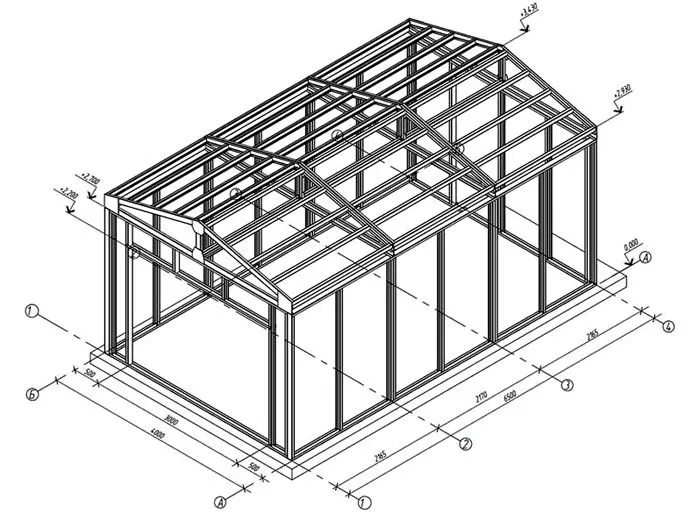

Схема силового каркаса

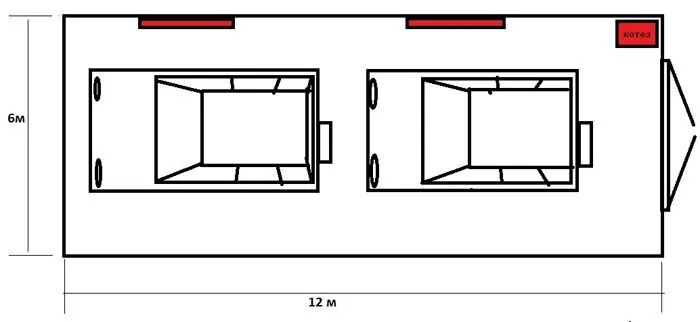

В здании можно сделать несколько функциональных зон

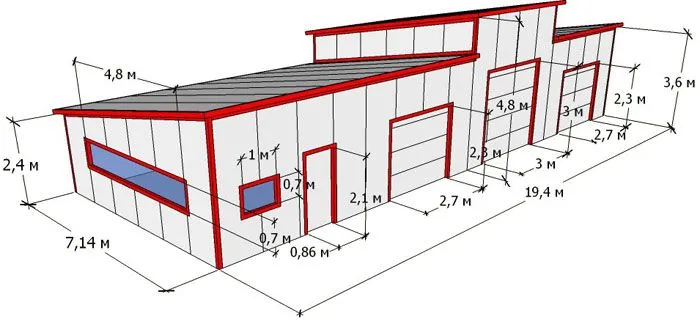

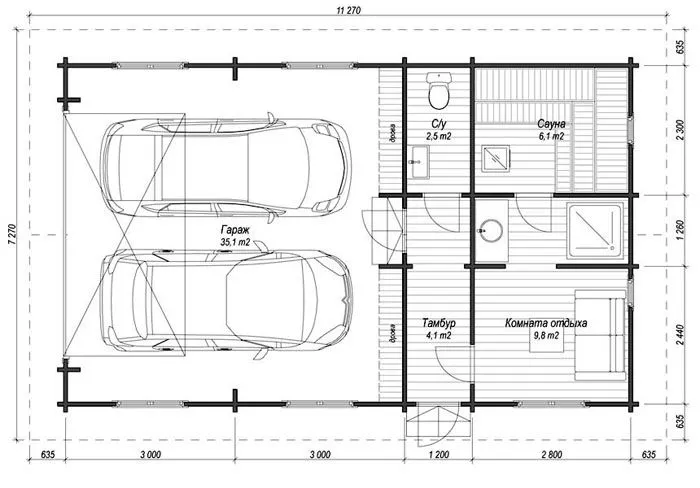

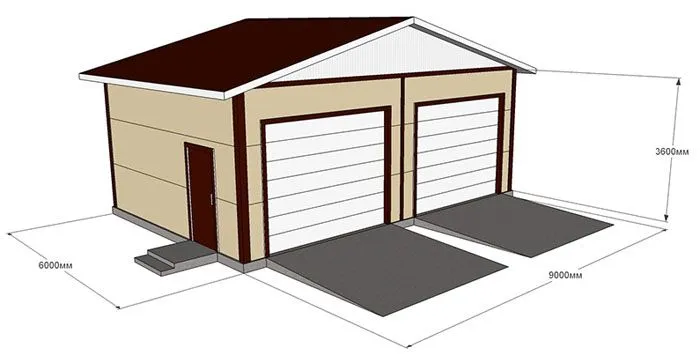

С помощью такого чертежа нетрудно определить, сколько понадобится стеновых и кровельных сэндвич-панелей для строительства гаража

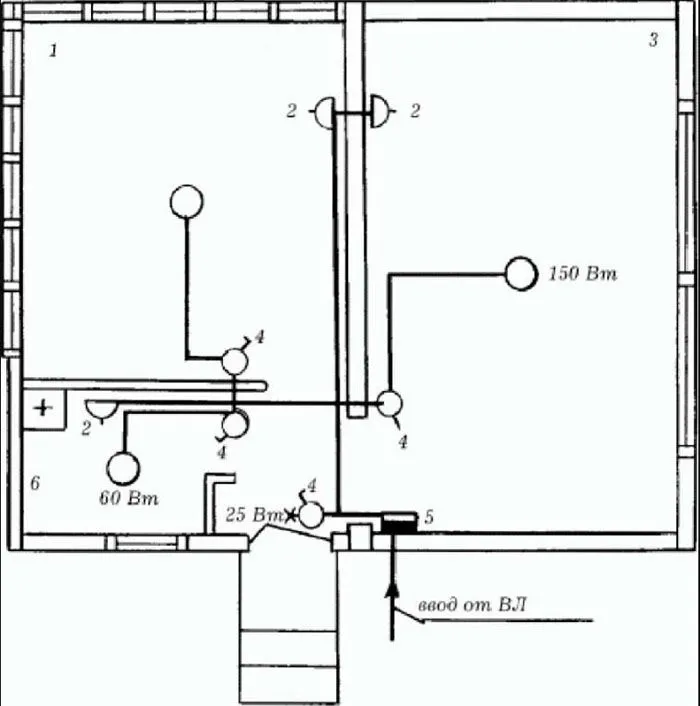

Не забудьте о проектах электропроводки, вентиляции и других инженерных систем
При недостатке свободного пространства применяют подобные узкие конструкции. Следует продумать режим пользования, чтобы минимизировать неудобства в процессе эксплуатацииДвухэтажные гаражи из сэндвич-панелей
В таком исполнении сооружение занимает меньше места на земельном участке. Дополнительная полезная площадь пригодится для размещения мастерской, складских и других технических помещений.

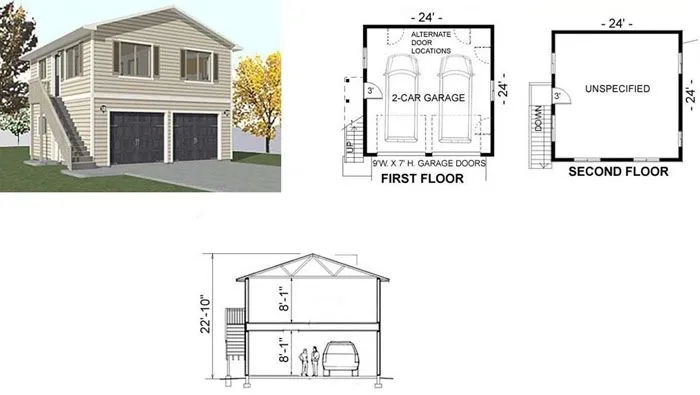

При желании на втором этаже можно создать полноценные жилые комнатыВ этом примере показана лестница, которая установлена снаружи. Необходимо понимать, что такие решения подходят для южных широт. Использование открытого подъёма в условиях морозной снежной зимы существенно затруднено.
Двухэтажные здания сооружают из цельных сэндвич-панелей, которые устанавливают вертикально. В таком варианте укрепляют перекрытие, которое рассчитывают на определённые нагрузки с запасом. Обязательно учитывают вес мебели, оборудования.
Подготовительный этап для строительства своими руками гаража из сендвичных панелей
Если купить сборный гараж из сэндвич-панелей, в цену будет включён стандартный проект. При самостоятельном строительстве пользуются готовыми решениями или выполняют подготовку конструкторской документации на основе индивидуального технического задания.
Инструменты и расходные материалы
Для гаража подходят сэндвич-панели со стальной профилированной обшивкой. Для повышения огнестойкости рекомендуется выбрать наполнитель из базальтовых волокон. В отечественных климатических условиях надёжную защиту от холода обеспечат стены из материалов толщиной 100-150 мм. А вот кровлю утепляют дополнительно.

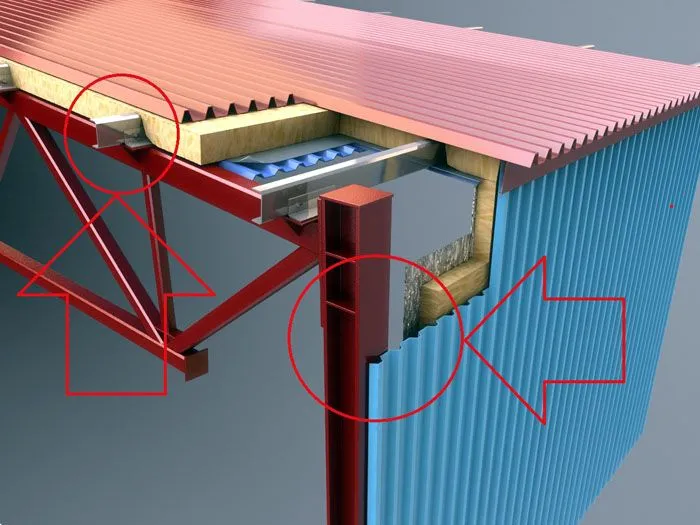

Типовое инженерное решение позволяет скрыть силовые элементыОднако следует понимать, что в отмеченных на рисунке местах формируются мостики холода. Они существенно ухудшают изоляционные характеристики сооружения. Стальные швеллеры и другие части каркаса выбирают с учётом требований проекта. Предварительно надо подготовить:
- дрель с электроприводом, свёрла и насадки для закручивания крепежа;
- болгарку с дисками (ножовку по металлу);
- рулетку, строительный уровень, маркеры и другие приспособления для разметки;
- герметик, рассчитанный на эксплуатацию в широком температурном диапазоне.
К сведению! Если купить готовый комплект гаража для сэндвич-панелей, понадобятся только инструменты для сборки.
Расчёт количества сэндвич-панелей, бетона и арматуры
Производители предлагают на своих официальных сайтах специальные программы-калькуляторы. С их помощью можно сделать точный расчёт по расходу материала и его стоимости. Приведём пример. Допустим, необходимо создать строение со следующими исходными параметрами:
- длина – 600 см;
- ширина – 300 см;
- высота стен – 300 см;
- тип и высота крыши – двускатная, 100 см;
- ширина выноса – 50 см;
- тип наполнителя – базальтовая минеральная вата плотностью 100 кг/м³;
- толщина сэндвич-панелей для стен/кровли – 150/200 мм.
Если заказать такой гараж из сэндвич-панелей, цена набора будет определяться по следующей таблице.
| Наименование изделия | Количество, шт. | Средняя цена (по состоянию на июнь 2018 г.), в руб. |
|---|---|---|
| Стеновая сэндвич-панель 3000×150 мм | 12 (36 м²) | 61920 |
| Стеновая сэндвич-панель 3700×150 мм | 4 (14,8 м²) | 25456 |
| Стеновая сэндвич-панель 4000×150 мм | 2 (8 м кв.) | 13760 |
| Кровельная сэндвич-панель 2300×200 мм | 14 (32,2 м²) | 67298 |
| Оцинкованный швеллер 3000×38×152 мм | 6 | 3900 |
| Внешний уголок 3000×180×180 мм | 4 | 2800 |
| Внутренний уголок 3000×40×40 мм | 7 | 1050 |
| Торцевые кровельные заглушки | 14 | 3640 |
| Верхний конёк | 3 | 2250 |
| Нижний конёк | 3 | 1800 |
| Изолирующая прокладка для кровли | 14 | 700 |
| Болты-саморезы для стеновых панелей | 100 | 1700 |
| Заглушки для болтов | 100 | 1200 |
| Болты саморезы для кровельных панелей с заглушками | 100 | 9800 |
| Шурупы 8×16 | 1000 | 800 |
| ИТОГО | 201674 |
Расчёт расхода бетона можно сделать с помощью простейших математических формул. Для монтажа одноэтажного гаража из сэндвич-панелей подойдёт ленточный фундамент с шириной/высотой 30/40 см. Несложно вычислить общую длину (300 × 2+600 × 2=1800 см) и объём строительной смеси (0,3 × 0,4 × 18=2,16 м³). Аналогичным образом получают значения для плитного основания: 3 × 6 × 0,2=3,6 м³. Количество арматуры вычисляют с учётом размеров формируемой пространственной решётки. Для рассматриваемых конструкций применяют шаг прутьев в 15-20 см.
Статья по теме:
Ленточный фундамент своими руками: пошаговая инструкция. В статье мы рассмотрим плюсы и минусы данного фундамента, нюансы его правильной заливки, а также какую марку бетона лучше всего выбрать, чтобы получить качественную конструкцию.
Как правильно построить гараж из сэндвич-панелей своими руками
После тщательной подготовки сборка конструкции займёт не более двух дней. Единственная задержка – срок застывания фундамента. Летом при температуре от +18 до +22°C примерно 80% номинальной прочности будет набрано через 14-20 дней. Для точного расчёта пользуются специализированными таблицами. Ниже приведены особенности важнейших сборочных операций.
Создание фундамента под гараж из сэндвич-панелей
Для разметки основания применяют деревянные колья и верёвку подходящей длины. Копают траншею с размерами под расчётный фундамент. Дно выравнивают, засыпают увлажнённым песком. Подсыпку трамбуют до получения плотного слоя в 10-12 см. Сверху размещают гравий. Образованная структура обеспечивает демпфирование в сильные морозы, предотвращая повреждение фундамента пучением грунта. Дополнительно получается локальная дренажная система.

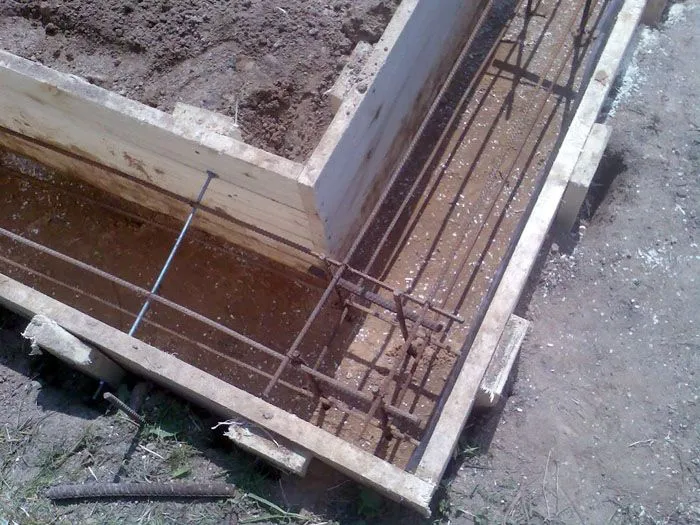

Устанавливают опалубку и силовой каркасДно и стены закрывают рубероидом или другим изолирующим материалом. Заливают бетонную смесь, выравнивают поверхность. В качестве альтернативы можно сделать надёжное основание из бетонных блоков. Плитные и свайные фундаменты применяют на слабых грунтах.
Возведение каркаса для гаража из сэндвич-панелей
Силовую часть конструкции можно сделать из деревянных брусьев с размерами сечения 10×10 см. Работать с таким материалом проще, чем с металлом. Однако его надо будет хорошо защитить от гниения. Для этого используют специализированные глубинные пропитки.

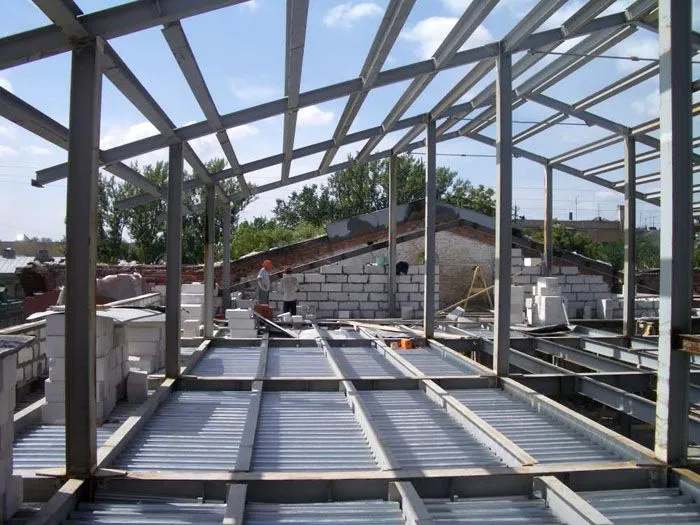

Металлические части каркаса скрепляют болтовыми соединениями или сваркой. В первом случае применяют стандартные простые инструменты. Во втором понадобится специализированное технологическое оборудование.

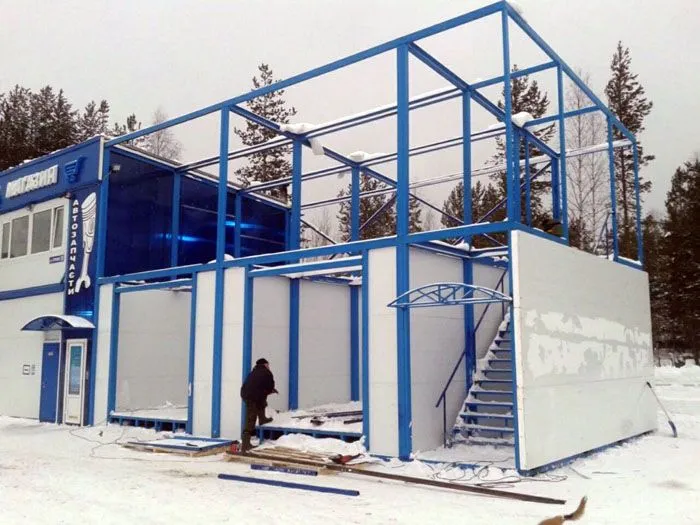

Сборка крупной двухэтажной конструкцииМонтаж стеновых и кровельных элементов
При выполнении этих рабочих операций обращайте внимание на следующие нюансы:

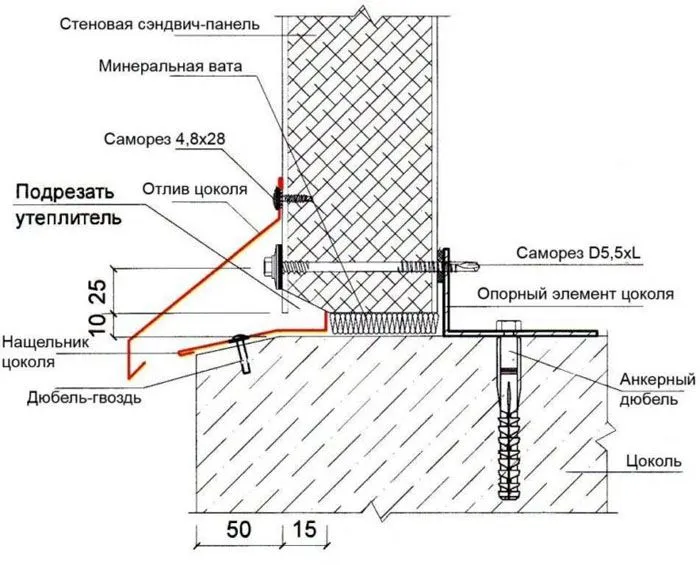

- Края сэндвич-панелей для гаража изолируют от прямого контакта с фундаментом.
- Для присоединения используют верхний и нижний профиль. При большой высоте используют дополнительную горизонтальную перемычку.
- Применяют саморезы с резиновыми прокладками, которые препятствуют проникновению влаги.
- Расстояние между ними выдерживают не более 50 см.
- В стыки между плитами наносят герметик. Также применяют специализированную уплотнительную ленту.
- На торце свеса кровли устанавливают жёлоб для сбора и отвода дождевой воды.

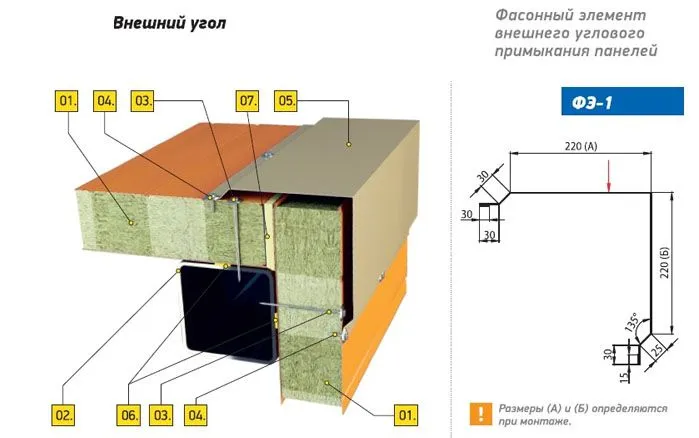

Угловые узлы закрывают снаружи/изнутри специальными накладками
В соответствующих местах монтируют отливыПолимеры легко повреждаются высокой температурой, поэтому болгарку применяют только на стальной оболочке. Чтобы исключить неверные действия, рекомендуется заказывать изделия с нужными размерами непосредственно у производителя (продавца).
Особенности эксплуатации гаража из сэндвич-панелей
Сэндвич-панели не применяют в качестве несущих конструкций, их необходимо крепить к каркасу! Материалы лучше выбирать со специальным покрытием, препятствующим коррозии. Для удаления загрязнений пользуются моющими препаратами, не содержащими агрессивные химические соединения и абразивные компоненты.
Статья по теме:
Вентиляция в гараже своими руками. В статье подробно рассмотрим для чего нужна вентиляция, различные схемы ее организации и правильный монтаж.
Цена гаража из сэндвич-панелей «под ключ» – обзор предложений рынка с комментариями
| Модель | Длина×Ширина×Высота, см | Средняя цена (по состоянию на июнь 2018 г.), в руб. | Дополнительная информация |
|---|---|---|---|
 Доступный 1М |
600×400×350 | 230000 | Стены из сэндвич-панелей толщиной 60 мм, кровля – металлочерепица. |
 Eco 896 |
600×400×320 | 260000 | В комплектацию не включены ворота с подъёмными механизмами. |
 Тандем+ |
800×600×300 | 395000 | Толщина утеплителя для стен и кровли – 100 мм. |
Необходимо запомнить, что при строительстве гаража из сэндвич-панелей итоговая цена зависит не только от комплектации. В базовой стоимости не указывают доставку, монтажные работы. Определённое значение имеет тип выбранного фундамента, состав инженерного оборудования и сетей.
Пользуйтесь комментариями к публикации для получения дополнительных сведений. Размещайте здесь собственные тематические замечания и советы.
