Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

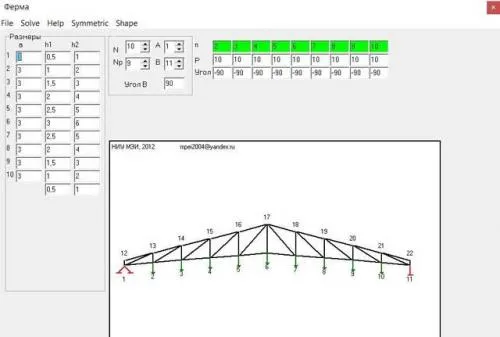

Чтобы узнать, как рассчитать навес из профильной трубы, вам может пригодиться специальная программа или онлайн калькулятор. Эти инструменты позволяют провести точные расчеты и создать чертежи для вашего будущего навеса. Благодаря им, вы сможете определить необходимое количество материалов и грамотно спроектировать конструкцию, обеспечивая ее надежность и функциональность.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

• Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
• Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
• Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
• Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
• Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

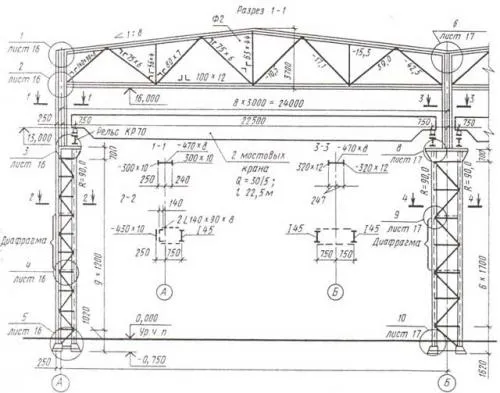

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Калькулятор навеса из металла. Как рассчитать металлическую ферму для навеса из профильной трубы

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

На заметку

Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

• Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
• Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
• Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната . Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных. Все что при этом важно, так это только то, как правильно   рассчитать навес из поликарбоната.

Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

• определяют величину пролета, соответствующую техзаданию;
• чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
• производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

На заметку

Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

Расчет треугольной фермы онлайн. Виды ферм и формы крыши

Давайте разберемся с видами ферм:

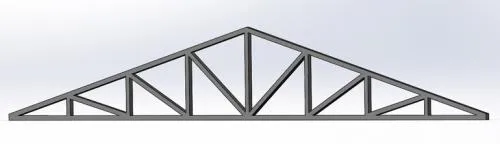

• Треугольные фермы – классика изготовления основы для крутых скатов крыши или навесов. Сечение труб для таких ферм нужно подбирать с учетом веса кровельных материалов, а также эксплуатации самой постройки. Треугольные фермы хороши тем, что обладают простыми формы, просты в расчете и исполнении. Их ценят за подкровельное обеспечение естественным светом. Но отметим и недостатки: это дополнительные профили и длинные стержни в центральных сегментах решетки. А также здесь вам придется столкнуться с некоторыми сложностями при сварке острых опорных углов.
• Следующий вид – полигональные фермы из профильной трубы. Они незаменимы при сооружении больших площадей. Сварка у них уже более сложной формы, а поэтому для облегченных конструкций их не проектируют. Зато такие фермы отличаются большей экономией металла и прочностью, что особенно хорошо для ангаров с большими пролетами.
• Прочной считается также ферма с параллельными поясами . Отличается от других такая ферма тем, что у нее все детали – повторяющиеся, с одинаковой длиной стержней, поясов и решеток. То есть здесь минимум стыков, а поэтому рассчитывать и варить такую из профильной трубы проще всего.
• Отдельный вид – это односкатная трапециевидная ферма с опорой на колонны. Такая ферма идеальна, когда необходима жесткая фиксация сооружения. У нее есть уклоны (раскосы) по боковым сторонам и отсутствуют длинные стержни верхней обрешетки. Подходит для крыш, которым особенно важна надежность.

Онлайн калькулятор фермы из профильной трубы. Что такое ферма: конструктивные особенности

Для усиления каркаса домов, надворных построек и малых архитектурных форм из профтрубы применяют особые элементы, называемые фермами. Их используют для верхнего и бокового соединения опор навесов, беседок, остановочных павильонов и летних кафе. Применяют усиливающие элементы и при монтаже козырьков над входными группами, если расстояние между стенами или опорами велико.

Таким образом, ферма – это усиливающая конструкция, состоящая из двух поясов, соединенных между собой перемычками. Такое устройство обеспечивает конструкции жесткость и позволяет сохранять форму при любых нагрузках.

Обратите внимание! Кроме функционального назначения фермы могут иметь и декоративное, если возводимое строение не имеет стен и фронтонов или обшивается прозрачным материалом.

Виды поясов

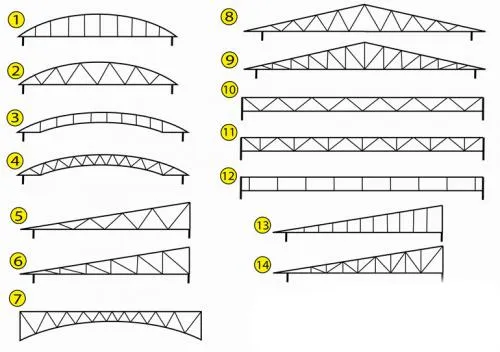

Пояса задают форму детали: сегмент, двойная дуга, треугольник, прямоугольник или многоугольник. При этом у сегмента, прямоугольника и дуги в качестве нижнего и верхнего поясов выступают цельные трубы – прямые или изогнутые.

В фермах более сложной формы: треугольных, выпуклых и вогнутых многоугольниках – один или оба пояса собраны из нескольких труб.

Форму поясов фермы выбирают в соответствие с назначением конструкции. Для бокового соединения стоек строения обычно используют обвязочные фермы с двумя параллельными прямыми или дугообразными поясами или верхним прямым поясом и нижним дугообразным.

Форма поясов стропильной фермы зависит от типа крыши:

Виды перемычек

Перемычки – это короткие отрезки труб, как правило, меньшего сечения, чем используемые для поясов, прикрепленные прямо или под углом к основным элементам конструкции. Комплекс перемычек называют внутренней решеткой.

Вертикальные перемычки называют опорами или стойками. Обычно ферма имеет одну-две основных стойки и несколько дополнительных.

Наклонные перемычки называют подкосами или откосами, их количество может быть любым. Если пояса фермы соединены опорами, то откосами укрепляют именно опоры. Кроме того, внутренняя решетка может состоять только из вертикальных или только из наклонных перемычек.

Обратите внимание! Фермы для каркасных строений изготавливают не только из труб, но и из уголков. Каждый элемент такой конструкции для обеспечения необходимой прочности собирают из пары уголков, что усложняет расчеты и монтаж и увеличивает временные затраты.

Как правильно рассчитать навес из профильной трубы?

Для расчета навеса из профильной трубы нужно учитывать несколько факторов, таких как габаритные размеры навеса, количество опор, длину профильных труб и их сечение, а также снеговую и ветровую нагрузки в месте монтажа. Вот общие шаги для расчета навеса из профильной трубы:

1. Определите размеры навеса, включая длину, ширину и высоту. Это позволит определить необходимое количество профильных труб.

2. Рассчитайте количество опор для навеса. Количество опор зависит от размеров навеса и должно обеспечивать достаточную прочность и устойчивость конструкции.

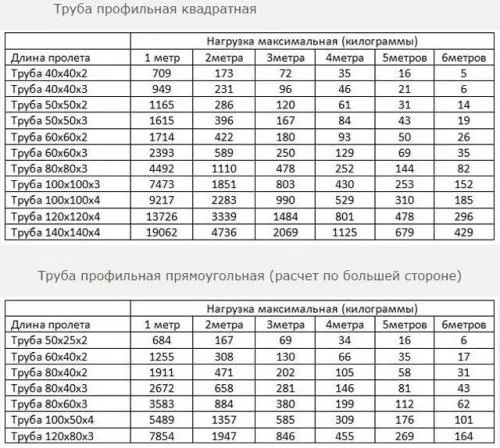

3. Определите длину профильных труб, которые будут использоваться в конструкции, и выберите сечение труб в зависимости от требований к прочности и весу конструкции.

4. Рассчитайте необходимую толщину стенок профильных труб для обеспечения прочности конструкции.

5. Учитывайте снеговую и ветровую нагрузки в месте монтажа. Для этого необходимо использовать местные строительные нормы и стандарты.

6. После того, как вы рассчитали все параметры конструкции, необходимо подобрать соответствующие крепежные элементы и определить необходимое количество материалов.

7. Важно также учитывать особенности места монтажа, такие как уклон поверхности, наличие дренажной системы и т.д.

Обратитесь за консультацией к специалисту, если у вас есть какие-либо сомнения в расчетах или конструкции.
