Расчет электроэнергии с трансформаторами тока: важность коэффициента трансформации

Не знаете, как правильно считать показания счетчика электроэнергии с трансформаторами тока? В нашей подробной инструкции вы найдете все ответы, включая расчет коэффициента трансформации при определении потребленной электроэнергии. Освойте этот процесс легко и точно, чтобы контролировать свое энергопотребление и оптимизировать расходы.

Счетчики электроэнергии до 100 А подключаются прямо к сети, при снабжении коммерческих объектов и больших предприятий дополнительно устанавливаются преобразователи напряжения и электротока. При расчетах за потраченную электроэнергию необходимо знать, как проводится подсчет эл. энергии через трансформаторы тока конкретной модели.

Содержание

1. Виды и правила выбора преобразователя электротока
2. Классификация
3. По способу монтажа
4. По типу изоляции
5. Какие параметры учитывать
6. Расчет показаний счетчика непрямого подключения
7. Пример расчета

Виды и правила выбора преобразователя электротока

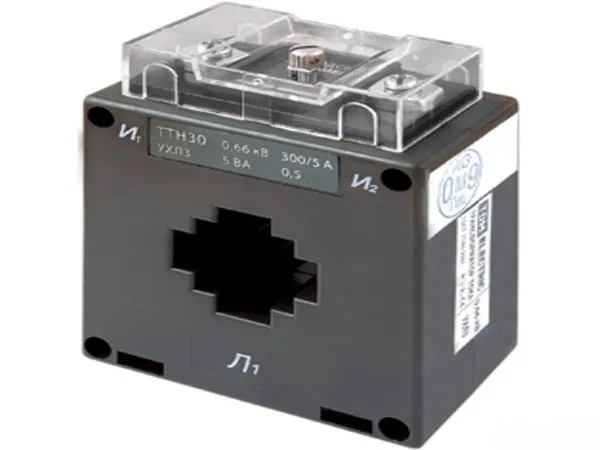

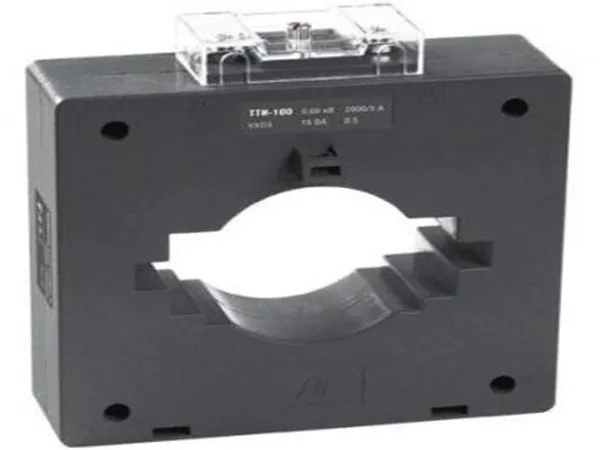

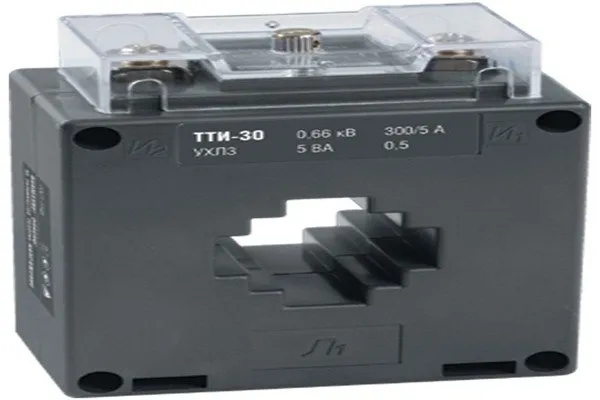

Трансформаторное оборудование, снижающее электроток (ТТ), классифицируется по различным характеристикам, в том числе коэффициенту преобразования. Это оборудование требуется, если объект потребляет мощности, которые в несколько раз превышают возможности обычного узла.

ТТ преобразует ток до уровня, позволяющего подключить для контроля обычные электросчетчики на одну или три фазы и создать систему защиты линии.

Классификация

По способу монтажа

ТТ по такому принципу делятся на:

• опорные (устанавливаемые на поверхности);
• проходные (прикрепленные к шинопроводу);
• шинные (прикрепленные к шине);
• встроенные в системы силового электротока;
• разъемные (установленные на кабелях).

По типу изоляции

Трансформатор электротока может быть:

• с эпоксидной смолой или специальным лаком;
• в пластиковом корпусе;
• с твердой изоляцией из фарфора, бакелита. твердого пластика;
• с вязким составом (маслом);
• наполненные газом;
• с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Основное условие при выборе преобразователя – электроток вторичной обмотки должен быть такой же или меньше электротока, для которого предназначен электросчетчик.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

Расчет электроэнергии по счетчику с трансформаторами тока можно провести только в том случае, если известен коэффициент трансформации. Он должен быть указан в техдокументации, с которой продавался ТТ, и на корпусе. При подозрениях на неточности в отображаемых цифрах коэффициент можно посчитать самостоятельно.

Чтобы рассчитать коэффициент, необходимо подключить преобразователь к электротоку, создающему короткое замыкание во вторичной обмотке, и измерить, сколько ампер в ней.

Коэффициент трансформации – соотношение значений поданного электротока и проходящего во вторичной обмотке.

Например, если короткое замыкание вызвали 150 А, на вторичной обмотке 5 А, действительный коэффициент 30. Это более точное значение, чем номинальное, которое определяется по номинальному электротоку первичной и вторичной обмотки. Результат расчета показаний электросчетчика с трансформаторами тока более точный.

Расчет показаний счетчика непрямого подключения

ТТ устанавливаются в сети, потребляющие сотни киловатт эл энергии. Принцип работы такого преобразователя основан на снижении величины электротока до значения, позволяющего подключить через него стандартный электросчетчик. Например, счетчик на 5 А, в сети 150 А, ТТ должен снизить показатель в 30 раз, то есть, коэффициент трансформации, используемый при подсчете расхода, тоже 30.

Как считать показания счетчика с трансформатором тока?  Нужно их просто считать и отнять показатель, считанный в начале расчетного периода.

Потом полученная цифра умножается на коэффициент трансформации, указанный в технической документации или акте поставщика электроэнергии, рассчитанный самостоятельно. Это и есть ответ на вопрос, как рассчитать электроэнергию с трансформаторами тока.

Пример расчета

Рассмотрим, как рассчитать показания счетчика электроэнергии с трансформаторами тока с коэффициентом трансформации 100/5=20.

Например, на счетчике было значение, на 200 кВт превышающее цифру, списанную в начале периода.

Расчет:

200кВт*20=4000 кВт.

При поиске ответа на вопрос, как рассчитать показания счетчика электроэнергии непрямого подключения с трансформаторами тока, важно учесть, что погрешность между реальным значением и указанным в техдокументации не должна превышать 2%. Показание должно быть снято с рабочего ответвления.

Решая вопрос, как посчитать показания счетчика электроэнергии, включенного в сеть с трансформатором тока, необходимо учитывать, что у любого прибора есть определенный срок службы. После того, как он закончился, не стоит надеяться, что считанные показания будут точные.

При покупке преобразователя необходимо проверить год и месяц выпуска. Это оборудование проверяется каждые 4 года, поэтому не должно быть просроченное.

Данные на шильдике изделия должны полностью совпадать с информацией в техпаспорте.

При выборе трехфазного ТТ необходимо учесть, что период со дня выпуска до пломбирования не должен превышать 12 месяцев. В противном случае возникнут дополнительные затраты на покупку другого преобразователя или госпроверку уже приобретенного.

Как снимать показания счетчика электроэнергии т1 т2 т3?

Счетчик электроэнергии с тарификацией на три временных интервала (так называемый трехтарифный счетчик) имеет три тарифа: Т1, Т2 и Т3. Каждый тариф действует в определенное время суток и имеет свою стоимость. Чтобы снять показания счетчика, необходимо следовать инструкции, которая обычно предоставляется вместе со счетчиком или доступна на сайте энергоснабжающей компании. Обычно для снятия показаний нужно сделать следующее:

1. Убедитесь, что счетчик находится в режиме показаний.

2. Считайте показания счетчика для каждого из трех тарифов (Т1, Т2 и Т3). Обычно они отображаются последовательно на дисплее.

3. Запишите показания для каждого тарифа.

4. Отправьте полученные показания в энергоснабжающую компанию в соответствии с их требованиями и сроками.

При снятии показаний счетчика необходимо учитывать, что каждый тариф действует в определенное время суток. Например, Т1 может действовать с 07:00 до 23:00, Т2 — с 23:00 до 07:00, а Т3 — в выходные и праздничные дни. Поэтому для точного расчета необходимо знать время действия каждого тарифа.
