Расчет вытяжной вентиляции — пошаговая инструкция для правильного расчета системы

Хотите правильно спроектировать вытяжную систему вентиляции? В нашей статье ‘Инструкция по правильному расчету вытяжной системы вентиляции’ вы найдете подробные указания и ключевые шаги для успешного расчета вытяжной вентиляции. Обеспечьте эффективную работу вашей системы вентиляции с помощью наших рекомендаций!

12.08.2019

Главной функцией приточной вентиляции является постоянное выведение загрязненного воздуха из обслуживаемого пространства. Традиционно вытяжная система работает в комплексе с приточной, которая выполняет противоположную функцию – то есть обеспечивает регулярный приток свежего воздуха в помещение.
Для того, чтобы система вентиляции работала правильно и способствовала созданию оптимального микроклимата в конкретном пространстве крайне важно ее правильно спроектировать. Для грамотного проекта вентиляции принципиален процесс проведения расчетов системы. Они должны быть выполнены безошибочно, так как в противном случае, вентиляция не будет выполнять свои основные функции и это чревато негативными последствиями как для технического состояния здания, так и для здоровья людей которые в нем постоянно находятся. Ниже будет приведена подробная инструкция по правильному расчету вентиляционных систем.

Ключевые параметры для расчетов

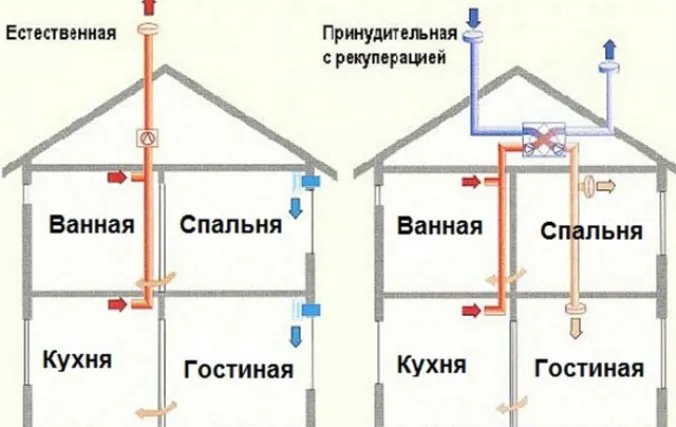

Изначально стоит определиться с типом системы, которая будет монтироваться в конкретном здании. Современная вентиляция для помещений градируется на несколько основных разновидностей:

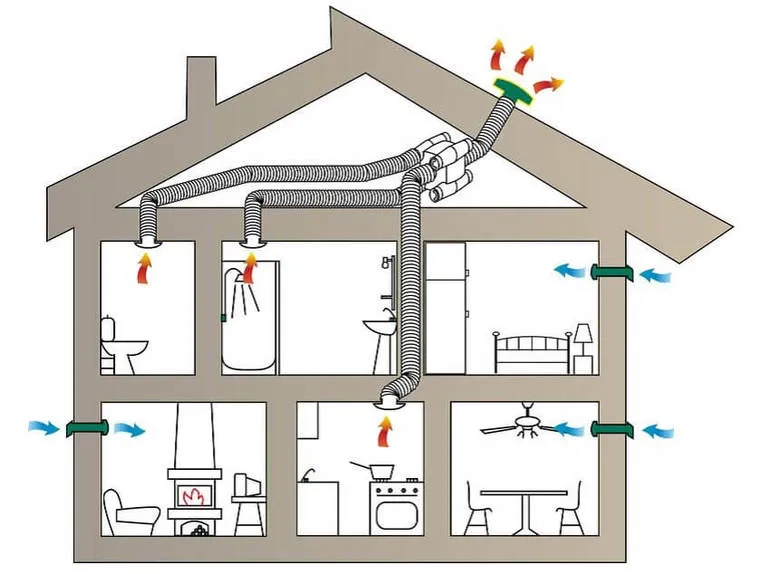

• Вытяжная вентиляция. Осуществляет забор загрязненных воздушных масс из помещения и выводит их наружу;
• Приточная вентиляция. Производит забор свежего воздуха с улицы и его подачу во внутренние пространства здания;

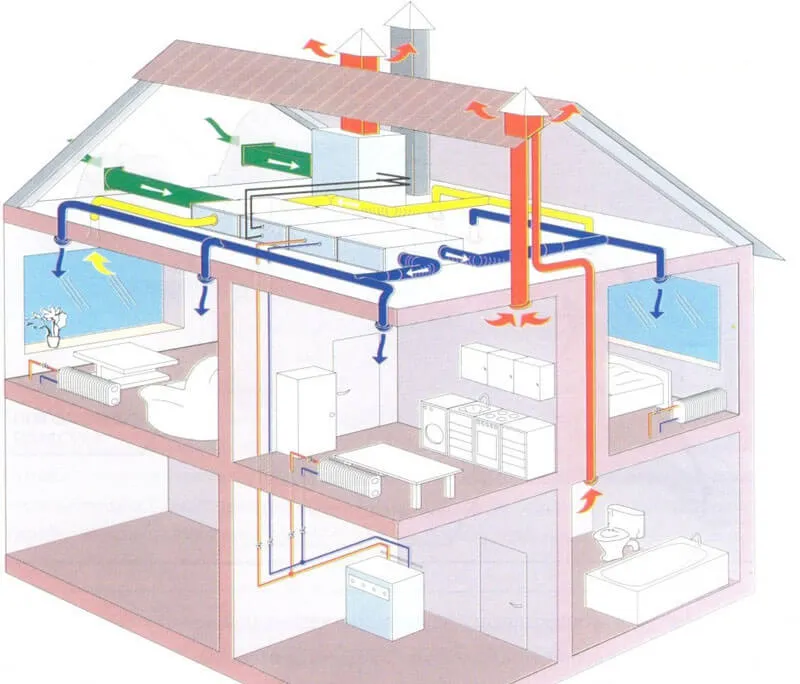

• Приточно-вытяжные системы. Работают в универсальном режиме, одновременно выводя загрязненный воздух и подавая в помещение свежие и чистые воздушные массы.

Конкретная разновидность выбирается исходя из функционального предназначения помещения, в которой будет монтироваться система. Для производственных помещений обычно обустраивается вытяжная вентиляция. Однако стоит учесть — без дополнительного оборудования приточной системы, работать вытяжная система будет очень плохо.

Важно знать: Если из помещения воздушные массы будут в основном выдуваться, а свежий воздух поступать в недостаточных количествах — возможно возникновение сильных сквозняков. По этой причине специалисты рекомендуют устанавливать приточно-вытяжные системы, которые работают в универсальном режиме и обеспечивают одновременное выведение и подачу воздушных масс. Приточно-вытяжная система поможет создать комфортный микроклимат в помещениях любого типа: жилых, производственных, коммерческих.

Современные системы вентиляции могут дополнительно оснащаться различным оборудованием для нагрева/охлаждения/увлажнения/фильтрации воздушных масс. Наличие устройств повышает стоимость вентиляции, но при этом и обеспечивает ее максимальную эффективность при эксплуатации.

Выбрав тип системы для помещения, следует произвести ее предварительные расчеты, необходимые для определения ключевых параметров ее основных узлов. Вычисление этих параметров, вы сможете смонтировать ту вентиляцию, которая будет качественно и эффективно выполнять все возложенные на нее функции.

При проведении расчетов вентсистемы определяются ее следующие характеристики:

1. Показатели расхода и рабочего давления.
2. Мощность оборудования.
3. Сечение воздуховодов.

Отдельно можно произвести расчет энергозатрат, требуемых для стабильной и качественной работы вентиляции.

Расчет производительности

Проводить расчет вентиляции начинают с вычисления ключевой характеристики – производительности системы, которая исчисляется в особой единице — м3/ч. Чтобы провести расчет производительности вентсистемы правильно, сначала следует получить подробную и точную информацию по некоторым характеристикам самого помещения. В частности следует учесть:

• Площадь пространства в котором будет монтироваться система;
• Функциональное предназначение помещений;
• Среднее количество людей, которые будут постоянно пребывать в помещении.

Также в расчетах вам понадобится такой показатель как кратность обмена воздуха, то есть частота смены воздуха в определенный временной промежуток. Этот показатель устанавливается нормативными документами и имеет свое значение для разных типов помещений. Для вентиляции в домах и квартирах берется кратность равная единице ( то есть полная смена воздушных масс в помещении осуществляется один раз в час), для промышленных и коммерческих помещений показатель кратности будет более высоким – от 2 до 3. И это вполне объяснимо тем, что воздух в производственном пространстве загрязняется значительно быстрее.

Чтобы вычислить продуктивность работы будущей системы максимально точно вам также потребуется узнать и величину воздухообмена по кратности и числу людей, которые будут пребывать в помещении более или менее постоянно. Количество человек берется среднее и затем проводится расчет величины воздухообмена, которая исчисляется по нижеприведенной формуле:

Величина воздухообмена = площадь помещения * высота потолков * показатель кратности (напоминаем, что согласно СНиПам для разных помещений показатель кратности будет разным)

Воздухообмен по количеству человек исчисляется по другой формуле, в которой умножается среднее количество воздуха потребляемое одним человеком на общее число людей, которые будут более или менее постоянно находится в пространстве, для которого проектируется вентиляция. Количество потребления воздуха одним человеком будет зависеть от степени активности его деятельности. Так, если человек занимается тяжелым физическим трудом, показатель потребления будет около 60 м3/ч. Все усредненные показатели также можно найти в СНиПах.

Важно знать: Для каждой комнаты расчеты показателей проводятся отдельно и после суммируются для получения общих чисел. Сумма всех показателей и будет значением производительности установки и на ее основании подбирается оборудование необходимое для создания системы.

Средние значения производительности вентиляции для помещений разных типов также приведены в СНиПах, однако лучше всего не ориентироваться на них, а провести подробный и грамотный расчет продуктивности системы под конкретное строение.

Вычисление мощности калорифера

Произвести расчет мощности нагревающего элемента необходимо для точности проектирования будущей вентиляции. Этот расчет проводится в том случае, если монтироваться будет не только вытяжная вентиляция, но также и приточная, в которой обязательно присутствует калорифер, прогревающий поступающие снаружи воздушные массы до определенных температурных показателей, что особенно актуально зимой и осенью.

Для правильного определения значения мощности калорифера применяются такие данные как общий расход воздуха, температура, до которой должны прогреваться поступающие внутрь воздушные массы, а также минимально допустимое температурное значение для закачиваемого во внутреннее пространство воздуха. Средние значения последних двух показателей установлены действующими СНиП. Согласно нормам, прописанным в СНиПах нагревающее устройство должно прогревать поступающий воздух до температуры в восемнадцать градусов. Минимальное температурное значение для поступающих воздушных масс варьируется в зависимости от климатических условий в конкретном регионе.

Важно знать: Современные вентсистемы могут быть оснащены регулирующими устройствами, позволяющими настраивать скорость воздухообмена. В холодные сезоны данная функция в вентиляции позволяет существенно сократить энергозатраты на обслуживание системы.

Чтобы определить максимальную температуру нагрева поступающего воздуха конкретной моделью калорифера можно применить несложную формулу: значение мощности прибора делится на общий воздухорасход и затем полученная цифра умножается на 2,98.

Формулы для расчета рабочего давления и сечения воздуховодов

Эти параметры при расчете вентиляции обязательно тщательно рассчитываются, поскольку от них во многом будет зависеть эффективность системы в целом. Для грамотного расчета рабочего давления системы применяются нижеперечисленные показатели:

1. Форма конструкций для монтажа системы и их сечение;
2. Рабочие характеристики вентилятора;
3. Количество переходов.

От сечения труб, которые будут использоваться для монтажа установки будет зависеть скорость перемещения воздушных масс в системе. Рекомендуемые сечения для помещений разных типов приведены в СНиПах.
Исчисляя все рассмотренные выше параметры – не торопитесь, поскольку от правильности расчета системы будет зависеть ее продуктивность, качество работы и долговечность.

Предварительный расчет энергозатрат

Проведение этого расчета необязательно, однако специалистами рекомендуется, поскольку вычисление примерных энергозатрат на работу и обслуживание системы позволит спроектировать экономичную по потреблению энергии вентиляцию. Особенно важно провести расчет энергозатрат при монтаже системы с нагревающим устройством, так как подогрев воздушных масс до определенных температурных показателей сопряжен с повышенным расходом энергии.

При вычислении параметра энергозатратности системы используются такие показатели как мощность нагревающего элемента, условия его эксплуатации, продолжительность процесса подогрева воздушных масс.

Если после проведения расчетов показатель энергозатратности получается высоким, снизить его поможет включение в систему дополнительных устройств — VAV-систем. Данные приборы помогают снизить потребление энергии почти до 50% и при использовании калориферов высокой мощности. Включение VAV-систем в вентиляцию увеличит расходы на ее оборудование, но все затраты быстро окупятся, за счет рационального использования электроэнергии.

После проведения всех расчетов вентиляции можно проектировать систему и закупать под нее необходимое оборудование. Монтаж оборудования проводится в соответствии с его типом и типом системы, которая была выбрана для конкретного помещения.

В качестве заключения

Эффективно работающая система вентиляции необходима как в промышленных помещениях, так и в квартирах и частных домах. При недостаточном притоке воздуха и несвоевременном выведении загрязненных воздушных масс из рабочего или жилого пространства создаются условия, благоприятные для развития разных заболеваний, а также вызывающие порчу оборудования, отделки, мебели.

Вентиляция позволит избежать всех подобных проблем и создать в помещении микроклимат комфортный для проживания и осуществления трудовой деятельности. Не стоит забывать и о том, что на производстве эффективная вентиляция – это требование, обязательное к исполнению на законодательном уровне.

Приведенная в статье инструкция поможет вам рассчитать все параметры, которые принципиальны для грамотного проектирования бытовой и промышленной вентиляции. Однако все расчеты требуют внимательности, а иногда и наличия специфических знаний в области проектирования и строительства, поэтому для расчета сложных систем вентиляции рекомендуется обращаться к услугам профессионалов.

Специалисты помогут вам в разработке проекта вентиляции, которая будет оптимальна для конкретного помещения и также могут провести монтаж системы, который может быть очень непростым мероприятием в случае, если вентиляция оборудуется в производственном или коммерческом здании. Профессиональная помощь может потребоваться и в подборе оборудования для системы, потому что выбрать климатотехнику из широкого ассортимента моделей, предлагаемых в магазинах без соответствующий знаний и опыта работа в области может быть непросто.

Затраты на профессиональное проектирование могут показаться высокими, но все же они меньше расходов на обслуживание неэффективной системы, некачественно выполняющей свои основные функции и не соответствующей требованиям действующих строительных норм.

Как правильно рассчитать вентиляцию в частном доме?

Правильный расчет вентиляции в частном доме включает в себя несколько шагов:

1. Определите количество воздуха, необходимое для комфортной жизни людей в доме. Это можно сделать с помощью специальной формулы, учитывающей количество жильцов, площадь помещений и другие факторы.

2. Рассчитайте сопротивление воздуховодов и грилей вентиляции, установленных в доме. Для этого нужно учитывать длину и диаметр воздуховодов, тип материала, из которого они сделаны, и другие факторы.

3. Выберите подходящую систему вентиляции, которая обеспечит необходимое количество воздуха и справится с сопротивлением воздуховодов и грилей. В зависимости от типа системы вентиляции (приточная, вытяжная, рекуперационная и т.д.) и ее параметров можно рассчитать требуемое количество воздуха, необходимое для обеспечения комфортной жизни.

4. Рассчитайте места установки воздуховодов и грилей вентиляции. Они должны располагаться таким образом, чтобы воздух равномерно распределялся по всему дому и обеспечивал комфортную температуру и влажность.

5. Проверьте расчеты и выбранный тип системы вентиляции с помощью специализированного программного обеспечения, которое позволяет смоделировать воздушный поток и убедиться в правильности выбора системы.

Важно учитывать, что правильный расчет вентиляции должен выполняться специалистом в этой области, чтобы обеспечить оптимальные условия для жизни в доме и избежать проблем с конденсатом, запахами и другими негативными факторами.
