Регулировка скрытых петель металлических дверей — установка, врезка и отзывы о данной фурнитуре

https://skmt.ru/catalog/metricheskiy_krepezh/bolty_shestigrannye_din_933/30_mm/ . Интересуют алюминиевые конструкции в Краснодаре? Звоните!

Узнайте, как правильно регулировать скрытые петли межкомнатных дверей. В статье представлены пошаговые инструкции по установке и врезке скрытых петель, а также отзывы о данной фурнитуре. Особое внимание уделено регулировке скрытых петель металлических дверей для идеального функционирования вашей двери без проблем.

Особенности конструкции скрытых петель

Главная особенность таких дверных петель – это их невидимость после монтажа. Для этого составные элементы изделия врезаются в дверную коробку и полотно.

Скрытые дверные петли обязаны обеспечивать в процессе эксплуатации дверного блока:

  • Надежное соединение полотна с коробом, при этом без риска разъединения;
  • Свободное открытие/закрытие створки двери;
  • Сохранение на протяжении всего гарантийного периода эксплуатации своих первоначальных технических характеристик;
  • Фиксацию промежуточных и крайних положений полотна;
  • Петли двери скрытого типа также обязаны выдерживать массу двери, возможные ударные нагрузки и обеспечивать установленный угол открытия – 90, 120, 180 градусов.

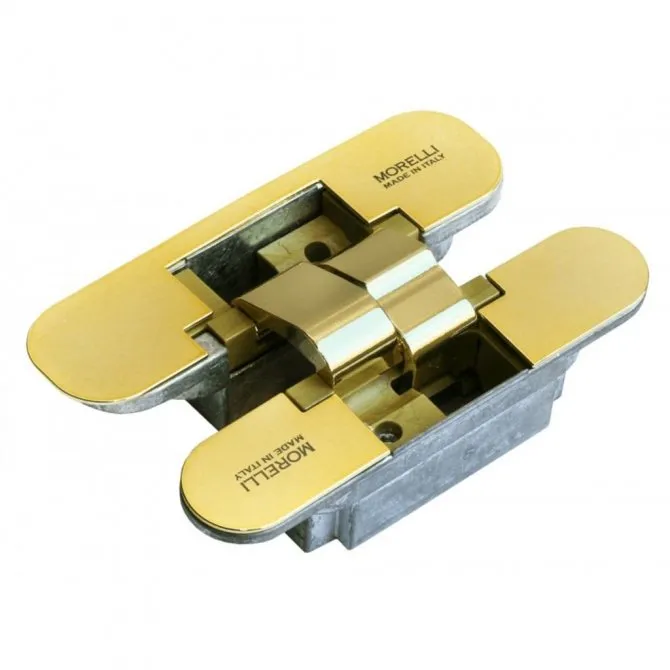

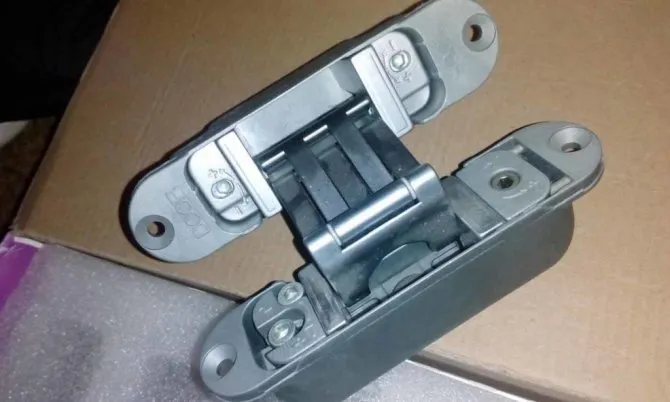

Петли скрытого типа

Для изготовления таких петель производители используют разные материалы. Различные модели могут отличаться размером, регулировкой (одни регулируются относительно вертикальной плоскости, другие относительно горизонтальной), направлением движения (правые, левые, двусторонние).

Особенности

Скрытые петли представляют собой конструкцию, состоящую из металлического корпуса, потайного шарнира, находящегося внутри этого корпуса, рычага и антифрикционной втулки, предназначенной для более лучшего скольжения. Рычаг, в свою очередь, состоит из 2 частей, соединённых между собой при помощи подвижной оси, выполненной из стали и обеспечивающей соединение между шарнирами и полотном. Различают три типа скрытых петель: левого исполнения, правого исполнения и универсальные.

И если последние способны функционировать, будучи установленными на любую из сторон полотна, то первые два вида имеют узкую специализацию и могут быть установлены только на определённую сторону. Внутренние петли обеспечивают подвижность полотна на 180 градусов и способны выдерживать до 200 000 циклов открывания-закрывания. Кроме того, устройства обеспечивают лёгкий и бесшумный ход дверного полотна, не допускают самопроизвольного отхождения двери от коробки и обладают способностью её фиксации в крайних положениях.

Материалом изготовления скрытых дверных навесов является сплав под названием цамак, в состав которого входит алюминий, магний, медь и цинк. Цамак абсолютно безопасен для здоровья окружающих и отличается высокой прочностью и износоустойчивостью. Сплав хорошо отливается при достаточно низких температурах плавления и отличается гладкой поверхностью и однородностью структуры.

Готовые изделия покрываются хромом, латунируются либо остаются матовыми. Это позволяет выпускать модели в широком ассортименте дизайна и цвета, что существенно облегчает выбор при их покупке.

Петли для тяжёлых металлических дверей изготавливают из высоколегированной стали. Металл обладает значительно большей прочностью в сравнении со сплавом и способен выдерживать серьёзные весовые нагрузки. Кроме того, стальные петли не подвержены коррозии и отличаются высокой устойчивостью к воздействию экстремальных температур. Это позволяет устанавливать внутренние петли на гаражи, склады и на входные группы частных и многоквартирных домов.

Скрытые петли являются незаменимым видом дверной фурнитуры при установке дверей с наплавом (с четвертью). Особенность таких систем состоит в способе притвора полотна к дверной коробке, которая может быть выполнена в виде четверти на полотне и ответной четверти на коробке, либо четверти, выполненной только на полотне и формирующей притвор внахлёст при закрытии. Особенности конструкции дверного блока не предполагают использования классических петель и рассчитаны только на установку внутренней фурнитуры.

Плюсы и минусы конструкции

Скрытые петли, которые предназначены для межкомнатных дверей, имеют как положительные, так и отрицательные отзывы потребителей.

Основные преимущества изделий:

  • Достаточно привлекательный внешний вид;
  • Высокая прочность. Петли способны выдерживать массу полотен, изготовленных из массива дерева и железа;
  • Надежность. Изделия защищены от взлома, т.е. злоумышленникам не удастся их срезать;
  • Продолжительный гарантийный срок эксплуатации. При правильной эксплуатации и надлежащем уходе петли такого типа могут служить несколько десятилетий без замены;
  • Изделия после установки дверного блока скрыты, т.е. их не видно, соответственно они не портят общий внешний вид конструкции.

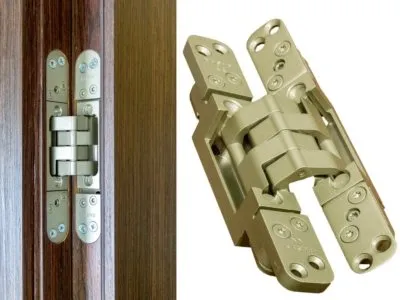

Петли скрытого типа на коробке и полотне двери

Единственный недостаток скрытых петель – сложность выполнения монтажа без определенных навыков. Но, если разобраться, то их вполне можно установить своими руками без привлечения опытного мастера.

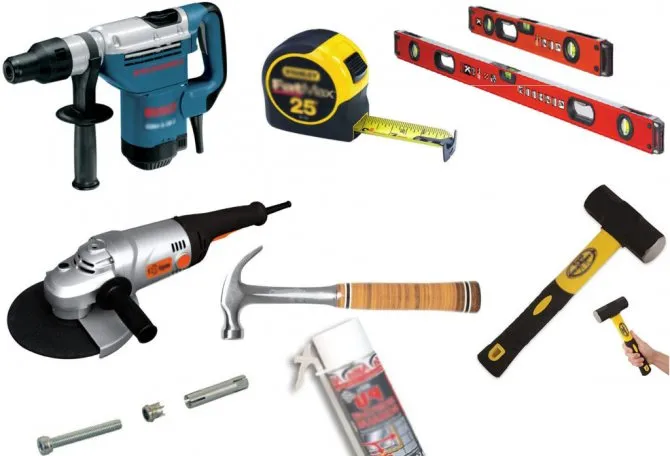

Необходимые инструменты

Самостоятельная установка и регулировка скрытых петель межкомнатных дверей требует наличия следующих инструментов:

  • Простой карандаш для выполнения разметки;
  • Строительная рулетка (подойдет обычная школьная линейка);
  • Стамеска;
  • Электродрель;
  • Шуруповерт;
  • Фрезерное устройство;
  • Молоток;
  • Строительный уровень;
  • Набор шурупов.

Инструменты

Монтаж дверных петель

Установка скрытых петель требует предварительной подготовки и разметки. Но для начала необходимо определиться, сколько их будет фиксироваться на межкомнатные двери.

Монтаж петель скрытого типа

Количество петель необходимо рассчитывать, опираясь на массу дверного полотна. Например, для деревянных дверей средней массы достаточно 2-х крепежных деталей, а для тяжелых металлических конструкций рекомендуется использовать не менее 3-х.

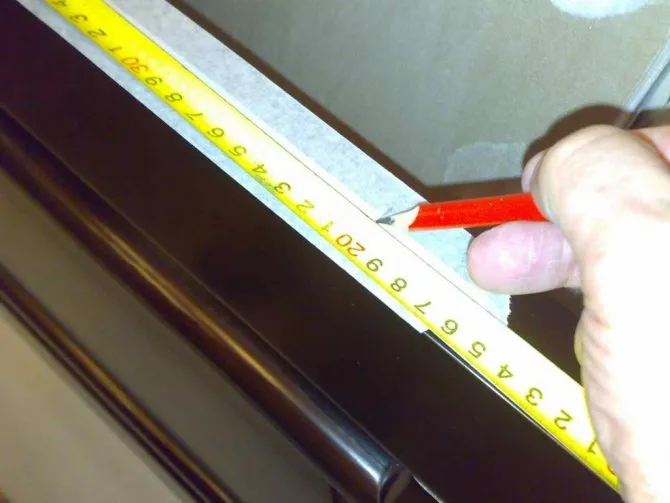

Разметка полотна

Процедура разметки дверного полотна не представляет сложности.

Пошаговая инструкция:

  • От нижнего и верхнего края полотна необходимо отступить по 20-25 см и провести простым карандашом линии;
  • На этих участках размещаются петли и обводятся по контуру карандашом;
  • При монтаже 3-х крепежных элементов третья петля размещается строго по центру.

Разметка полотна двери под установку петель

Разметка дверного короба

Нанести разметку петли скрытого монтажа на деревянную коробку для межкомнатных дверей немного сложнее, но выполнимо. Для этого необходимо:

  • Поставить створку дверной конструкции в короб. Далее закрепить ее предварительно подготовленными деревянными колышками, выровнять по горизонтали и вертикали с помощью строительного уровня;
  • На торцевой части короба отметить места врезки скрытых элементов крепления (петель). Они должны быть расположены точно напротив контуров, нанесенных на дверное полотно;
  • Далее необходимо приложить петли к коробке и также обвести их по контуру. Для этого створку можно снять;
  • Еще раз проверить правильность нанесения разметки и можно делать углубления для установки креплений.

Разметка под петли на коробке двери

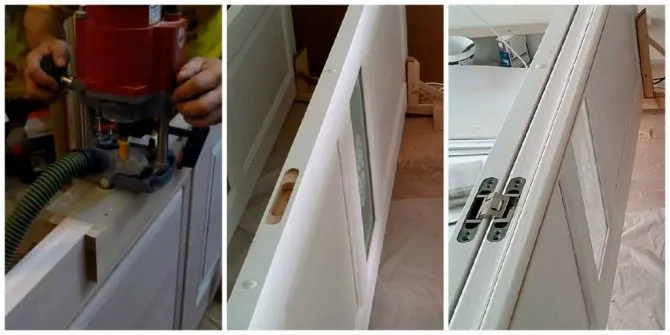

Фрезеровка

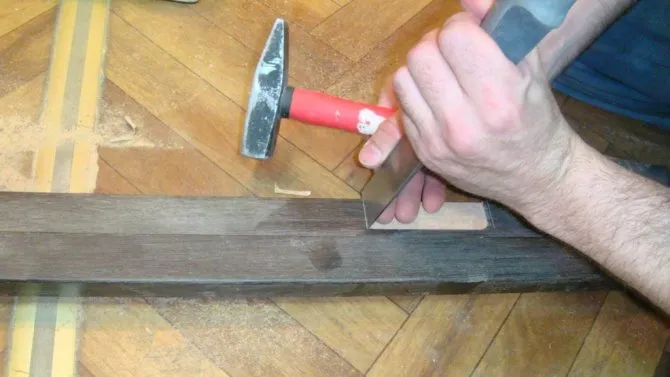

Сначала врезка в коробку и полотно для установки скрытых петель в межкомнатные двери выполняется вручную. Делаются незначительные углубления с помощью молотка и стамески. Выемка материала выполняется легким постукиванием по стамеске молотком. Чтобы знать, на какую глубину делать выемку, необходимо измерить толщину петли.

Выборка отверстия под петли в полотне двери

Далее для фиксации скрытых крепежей делаются дополнительные углубления с помощью электродрели и специальной фрезерной насадки. Но перед этим необходимо точно измерить высоту крепления без накладки.

Отверстия под петли в коробке

Дрелью необходимо работать достаточно аккуратно. Торец коробки фрезеруется легкими надавливающими движениями точно по предварительно начерченному контуру. После достижения расчетной глубины отверстия процедура повторяется для остальных отметок.

Углубления для скрытых петель в полотне и коробе двери выполняются по одной и той же схеме. Для самостоятельного выполнения данной работы может понадобиться времени около 1 часа.

Монтаж дверных петель

Монтаж и последующая регулировка скрытых петель межкомнатных дверей осуществляется после подготовки всех необходимых углублений. При этом в них не должно быть сучков и стружки.

Порядок установки петель скрытого типа:

  • Петля вставляется в предварительно подготовленное углубление, плотно усаживается в гнездо;
  • Далее просверливаются отверстия для надежной фиксации крепежей;
  • В готовые отверстия вставляются и закручиваются шурупы. Все крепежные элементы необходимо затягивать одновременно, чтобы петля не встала наперекосяк;
  • Аналогичные действия необходимо применить ко всем остальным петлям скрытого типа;
  • На дверной короб петли монтируются после размещения и прочной фиксации полотна в просвете коробки. Для этого используются деревянные колышки;
  • Процедура фиксации петель в коробке аналогична процедуре крепления этих деталей в створке;
  • После завершения монтажа всех крепежных элементов осуществляется их регулировка.

Базовая регулировка при установке двери

Еще до завершения монтажа мастер должен правильно оценить положение створки в коробе. Это очень ответственная задача, поскольку некоторые из монтажных узлов невозможно будет скорректировать после установки. На этом этапе проверяется размер зазоров между полотном и дверным коробом, после чего следует их заделка строительной пеной.

Как отрегулировать межкомнатную дверь в ходе монтажа? Обычно это делается путем подгонки брусьев короба. Сначала выполняется проверка качества хода створки (открытие-закрытие), а затем определяют оптимальное расстояние от полотна до брусков короба.

Невозможность обеспечения корректной работы двери обычно имеет место в случаях нарушений в соединении притолоки с притворным брусом. Добиться правильной геометрии поможет рубанок, напильник или другой крупнозернистый абразив. Таким образом ликвидируется неравномерность расстояния между основой двери и коробом с разных сторон. На завершающей стадии подгонки также следует проверить положение конструкции по горизонтали и вертикали с помощью уровня.

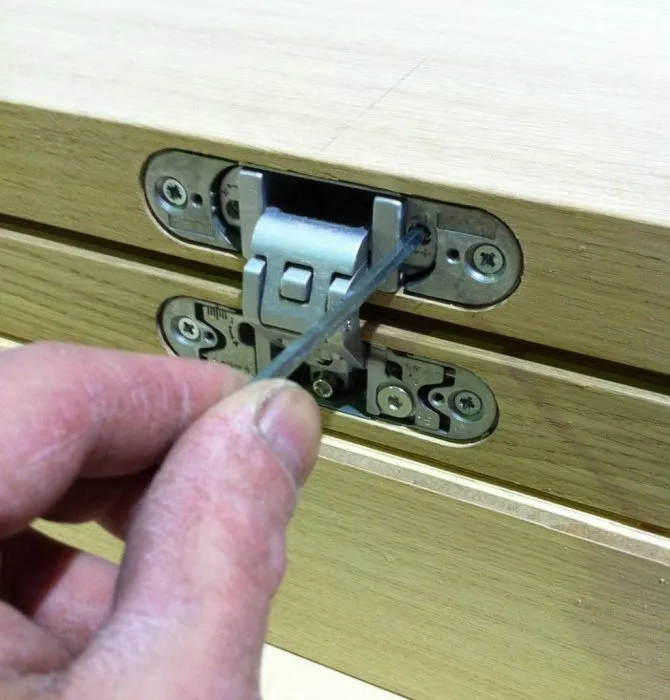

Регулировка петель

Скрытые дверные петли, которые используются для межкомнатных дверей, можно регулировать в трех направлениях. Для этого понадобится ключ специальный шестигранник.

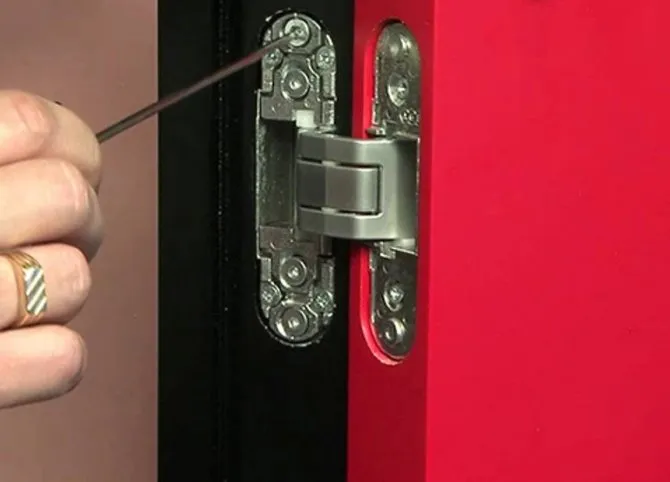

Настройка петли двери

Регулировочные винты, предназначенные для регулировки положения дверной створки, размещены на элементе петли, который вмонтирован в торец коробки дверной конструкции.

Горизонтальная настройка выполняется винтом, расположенным непосредственно на поверхности элемента петли. Вертикальная регулировка осуществляется винтом, который размещен вертикально.

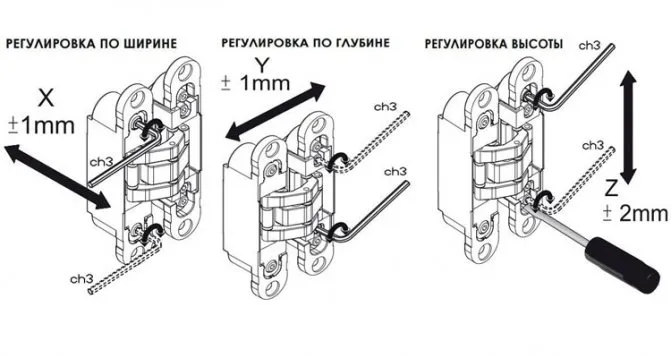

Схема регулировки скрытых петель

Также в конструкцию входит эксцентрик, с помощью которого обеспечивается необходимая сила прижима регулировочного механизма. Для изменения глубины прижима необходимо подкрутить 2 эксцентрика шестигранным ключом.

Чтобы подрегулировать положение створки дверного блока относительно каркаса необходимо проворачивать одновременно винты, расположенные на всех установленных петлях. Доступный ход этих винтов влево-право, вверх-вниз с шагом 1 мм.

Регулировка

После установки регулируемых петель нужно отрегулировать их шестигранником.

Качественная фурнитура может регулироваться в трёх направлениях:

  1. Горизонтально. Регулировка выравнивает створку с двух сторон относительно короба на 1 мм. Необходимо поворачивать регулировочный винт, который находится на верхней правой стороне петли.
  2. Вертикально. Вы можете избавиться от зазоров между само́й дверью, полом и верхней частью короба. Величина изменений составит 1,5-2 мм. Для регулировки поворачивают винт, который соединяет два рычага петельного узла.
  3. По прижиму. Это действие равномерно прижимает полотно к коробу (примерно на 1 мм). Чтобы отрегулировать прижим, вращают эксцентрик, расположенный слева.

Регулировку можно осуществить, если сняты декоративные накладки.

Рекомендации по выбору изделия

Приобретая петли скрытого типа, обращать внимание в первую очередь рекомендуется на исполнение изделий, т.к. есть модели, предназначенные для открытия дверей в правую или левую сторону. Можно выбрать универсальный вариант, который можно устанавливать с любой стороны дверного блока.

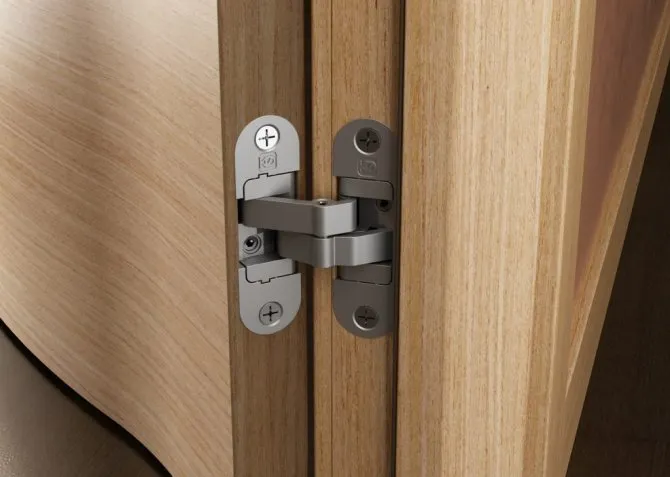

Скрытые петли

Также важно знать, что для дешевых моделей производителями не предусмотрена регулировка скрытых петель межкомнатных дверей. Но на таких элементах крепления специалисты экономить не рекомендуют. В процессе эксплуатации любые дверных конструкции подвергаются деформации, особенно деревянные, и требуют их выравнивания.

Особенно рекомендуется отдавать предпочтение регулируемым петлям тем, кто устанавливает межкомнатные двери в новых квартирах, купленных в новостройках. Ближайшие несколько лет любое новое здание будет проседать. При этом не только многоэтажные конструкции, но и частные дома с 1-2 этажами. Возможен перекос дверной коробки, соответственно полотно начнет об него тереться. А с помощью регулируемых петель такую проблему можно устранить всего за несколько минут.

Несколько слов о регулировке

Существует ряд моделей, которые обеспечивают возможность отрегулировать положение дверного полотна в 3 направлениях.

Регулировка скрытых петель межкомнатных дверей выполняется с помощью ключа-шестигранника. Расположение регулировочных винтов для настройки положения полотна предусмотрено в той части механизма, которая врезается в дверную коробку:

  • регулировка в горизонтальной плоскости осуществляется винтом, который расположен на поверхности элемента;
  • вертикальная настройка проводится винтом, расположенным вертикально;
  • для обеспечения необходимого прижима механизмом регулировки служит эксцентрик.

Если речь идет о положении полотна относительно коробки, доступный ход равен 1 мм вверх-вниз, влево-вправо и проводится путем поворота винта на обеих петлях одновременно. Глубину прижима можно изменить, подкрутив шестигранником 2 эксцентрика.

( 1 оценка, среднее 4 из 5 )

Как правильно крепить петли к двери?


Для крепления петель к двери вам потребуются следующие инструменты и материалы:

  • Петли
  • Отвертка
  • Линейка
  • Карандаш
  • Дрель
  • Для монтажа на деревянные двери: деревянные шурупы и клей для дерева, для монтажа на металлические двери: саморезы и дюбеля

Шаги для крепления петель к двери:

  1. Измерьте расстояние между петлей и дверным краем с помощью линейки.
  2. На двери отметьте место, где будут располагаться петли, используя карандаш и измеренные размеры.
  3. При помощи дрели с нужным бурами сверлите отверстия для крепления петель на двери. Если дверь деревянная, то может потребоваться применение клея для дерева.
  4. При помощи отвертки закрутите шурупы или саморезы через петлю и в дверь или монтажный шаблон, если он был установлен ранее.
  5. Проверьте, чтобы петли были ровно и прочно закреплены на двери. Откройте и закройте дверь несколько раз, чтобы проверить, что петли функционируют должным образом.

Если у вас возникнут какие-то сложности или вопросы, обратитесь за помощью к опытному мастеру или специалисту в магазине строительных материалов.
