Способы соединения проводов в распределительной коробке

Соединение проводов в распределительной коробке может осуществляться множеством способов. Наиболее надежными вариантами являются пружинные колодки и пайка.

Соединение проводов в распределительной коробке требует особенной тщательности исполнения. От этого зависит не только надежная работа электроприборов, но и безопасность.

Распределительные коробки обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Распределительная коробка

Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

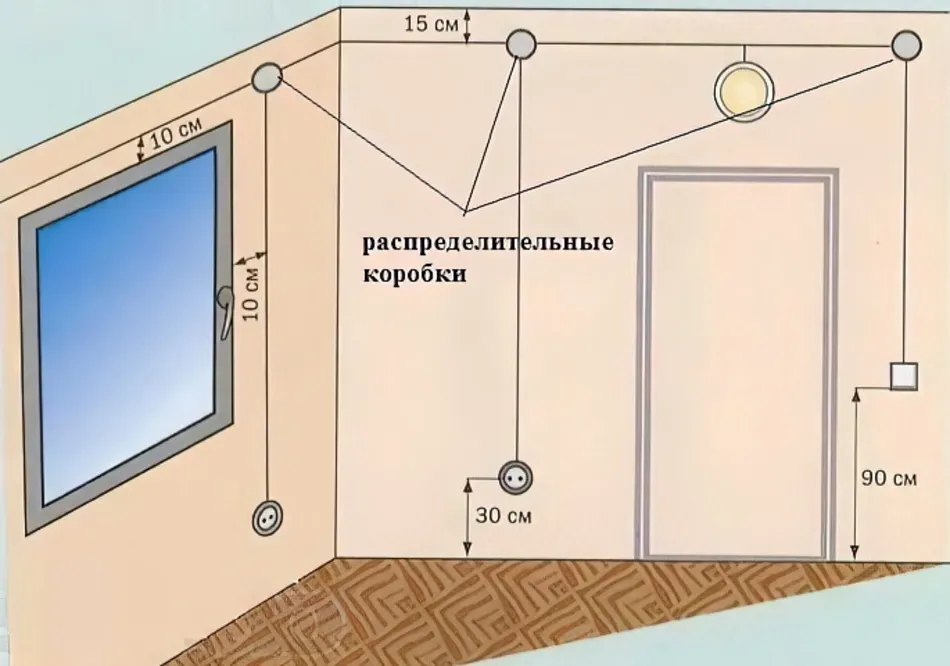

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

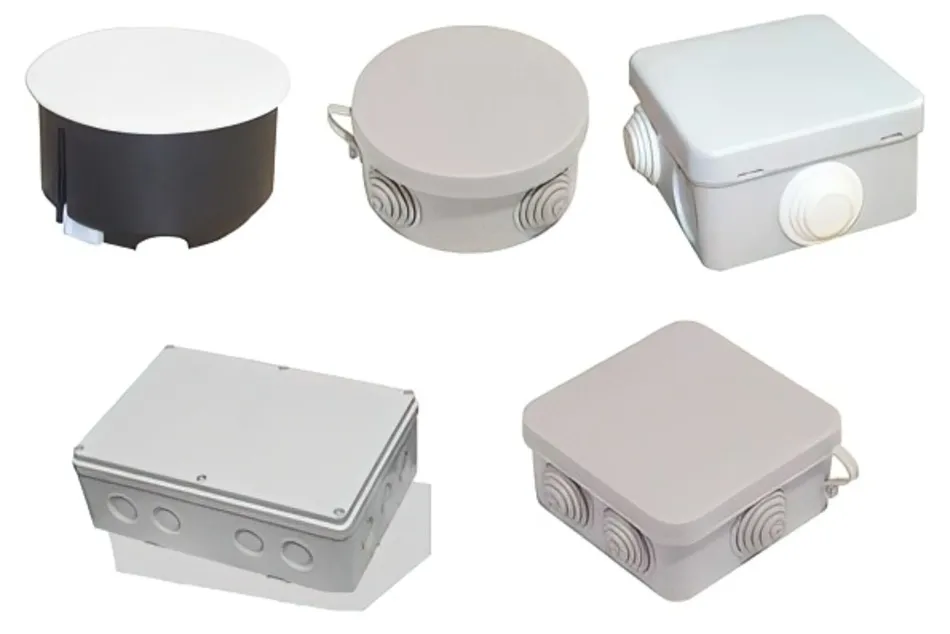

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Способы соединения проводов

В коробке проводники можно соединять разными способами. Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность.

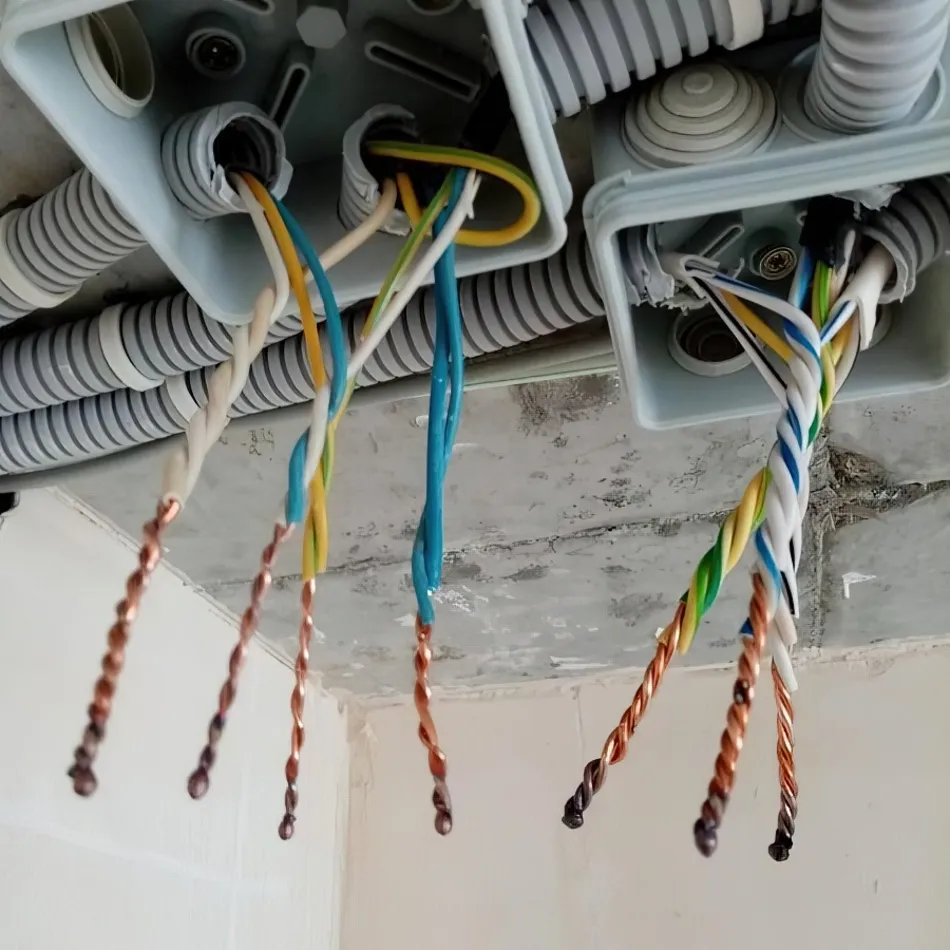

Скрутка

Самый популярный у народных умельцев способ, но самый ненадежный. Он не рекомендован ПУЭ для использования, так как не обеспечивает должный контакт, что может привести к перегреву и возникновению пожара. Этот способ можно использовать как временный, например, для проверки работоспособности собранной схемы, с обязательной последующей заменой на более надежный.

Даже если соединение временное, необходимо все делать по правилам. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия.

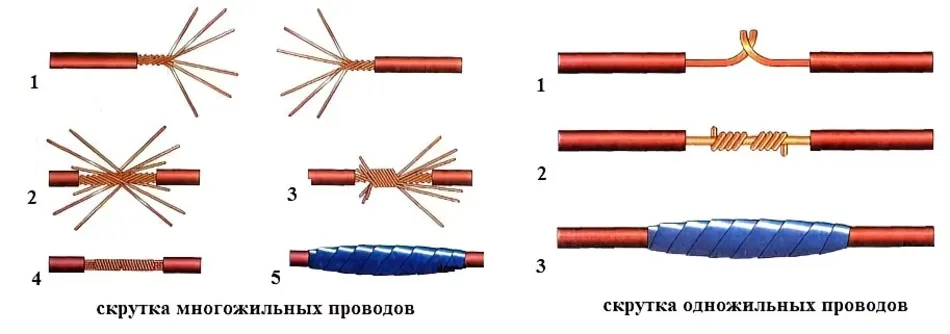

При скрутке многожильных проводов порядок действий такой:

• изоляция зачищается на 4 см;
• проводники раскручиваются на 2 см;
• соединяются до стыка нераскрученных проводников;
• жилки закручиваются пальцами;
• скрутка затягивается плоскогубцами или пассатижами;
• изолируется, изолента или надетая до соединения термоусадочная трубка.

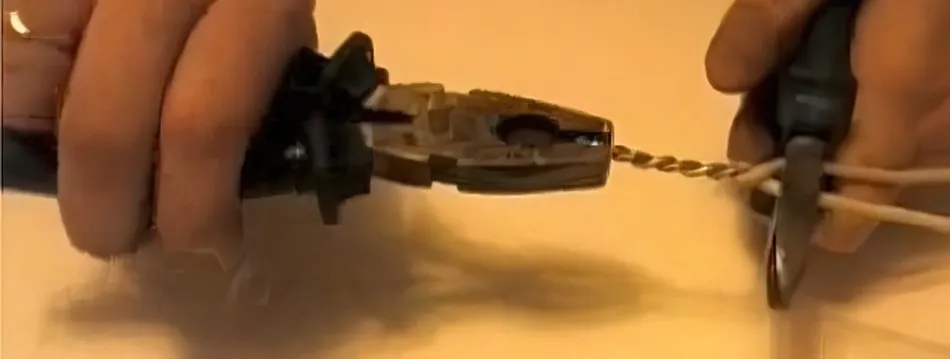

Соединение проводов в распределительной коробке с одной жилой при помощи скрутки проще. Очищенные от изоляции проводники скрещиваются и скручиваются пальцами по всей длине. Затем берут инструмент (плоскогубцы и пассатижи, например). В один зажимают проводники возле изоляции, вторым усиленно скручивают проводники, увеличивая количество витков. Место соединения изолируется.

Скрутка с монтажными колпачками

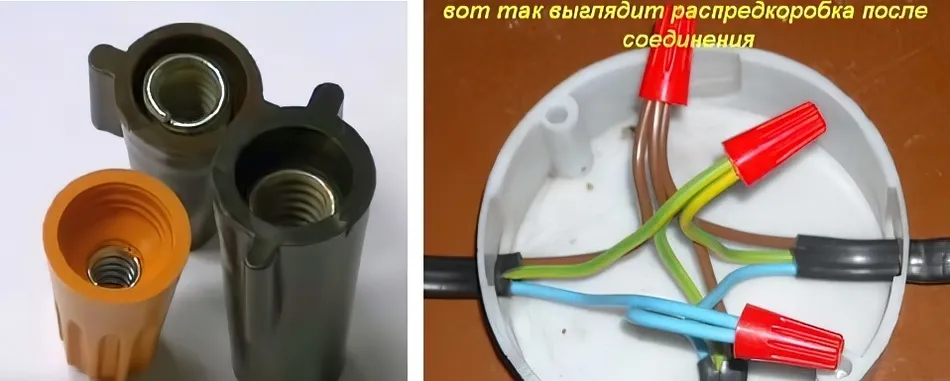

Еще проще делается скрутка с использованием специальных колпачков. С их использованием соединение более надежно заизолировано, контакт лучше. Наружная часть такого колпачка отлита из пластика, не поддерживающего горение, внутрь вставлена металлическая коническая часть с резьбой. Эта вставка обеспечивает большую поверхность соприкосновения, улучшая электрические характеристики соединения. Это отличный способ соединить два (или больше) провода без пайки.

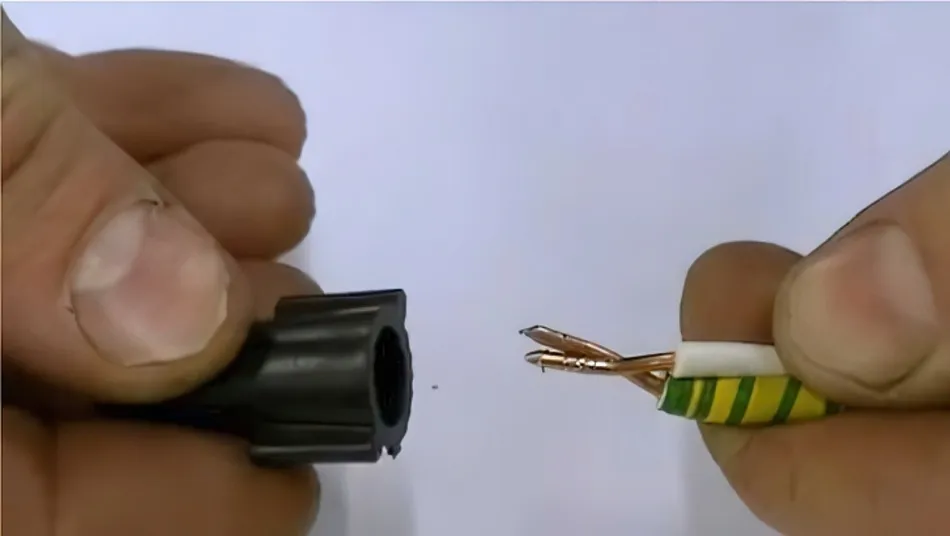

Скрутка проводов при помощи колпачков происходит еще проще: снимается изоляция на 2 см, провода слегка закручиваются. На них надевается колпачок, с усилием проворачивается несколько раз, до тех пор, пока металл не окажется внутри колпачка. Все, соединение готово.

Подбираются колпачки в зависимости от сечения и количества проводников, которые необходимо соединить. Этот способ более удобный: место занимает меньше, чем обычная скрутка, все укладывается компактнее.

Пайка

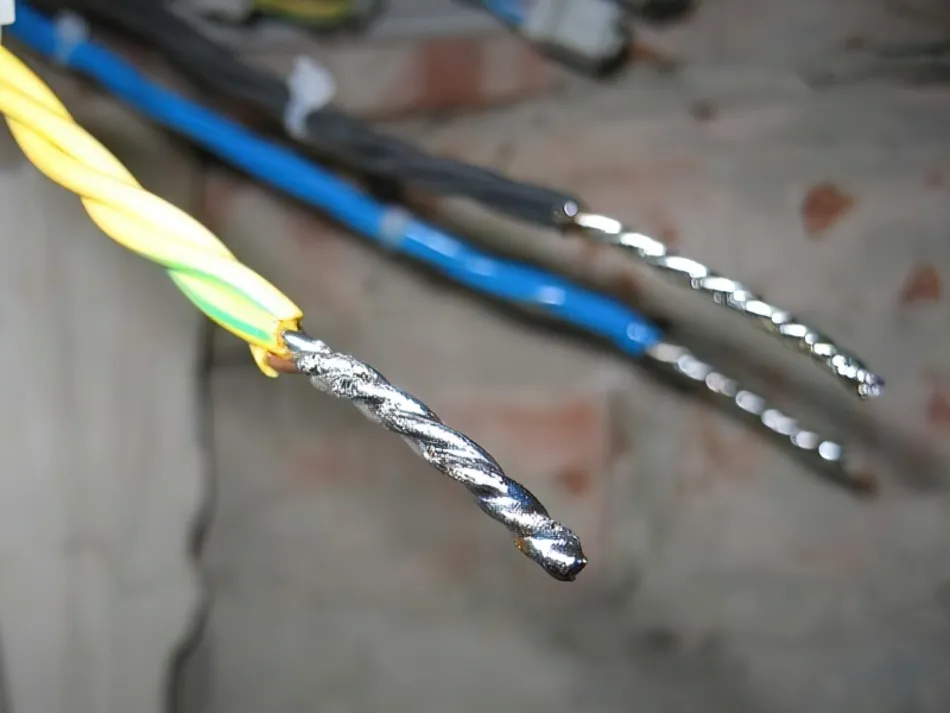

Если есть в доме паяльник, и вы умеете с ним хоть немного обращаться, лучше использовать пайку. Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Разогретый паяльник окунают в канифоль, и проводят несколько раз по зачищенной от изоляции части. На нем появляется характерный налет рыжеватого цвета.

После этого провода скручивают, как описано выше (скрутка), потом берут олово на паяльник, прогревают скрутку до тех пор, пока расплавленное олово не станет затекать между витками, обволакивая соединение и обеспечивая хороший контакт.

Этот способ монтажники не любят: уходит много времени, но если соединение проводов в распределительной коробке делаете для себя, не пожалейте времени и усилий, зато будете спасть спокойно.

Если есть инверторный сварочный аппарат, можно использовать соединение сваркой. Это делают поверх скрутки. Выставляют на аппарате сварочный ток:

• для сечения 1,5 мм² порядка 30 А,
• для сечения 2,5 мм² — 50 А.

Описание лучших образцов сварочных инверторов. Ведущие производители и отдельные бренды, их характерные особенности; плюсы и минусы.

Электрод используют графитовый (это для сварки меди). Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Сварка происходит за доли секунды. После остывания место соединения изолируется. Процесс сварки проводов в распределительной коробке смотрите в видео.

Клеммные колодки

Еще одно соединение проводов в распределительной коробке — с помощью клеммных колодок — клеммников, как их еще называют. Есть разные типы колодок: с зажимами и винтовые, но, в общем, принцип их устройства один. Есть медная гильза/пластина и система крепления проводов. Они устроены так, что вставив в нужное место два/три/четыре проводника, вы их надежно соединяете. В монтаже все очень просто.

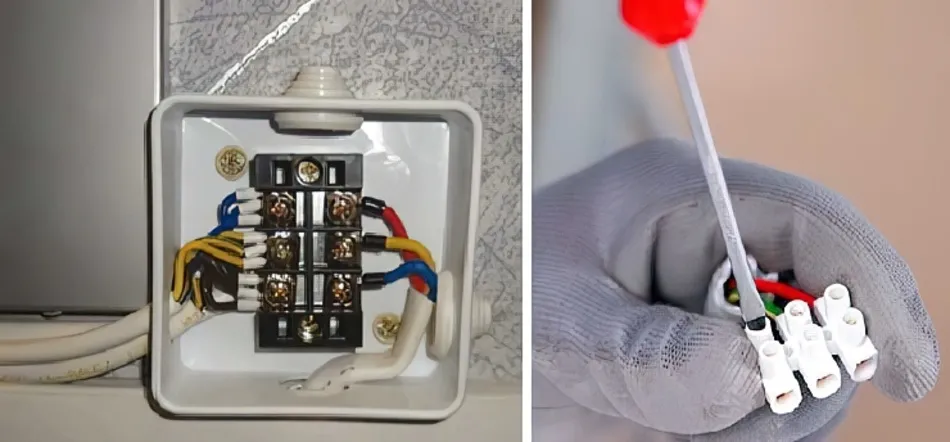

Винтовые клеммные колодки имеют пластиковый корпус, в котором закреплена контактная пластина. Они есть двух типов: со скрытыми контактами (новые) и с открытыми — старого образца. В любом из них в гнездо вставляется очищенный от изоляции проводник (длина до 1 см) и зажимается при помощи винта и отвертки.

Их недостаток в том, что не очень удобно соединять в них большое количество проводов. Контакты располагаются попарно, и если надо соединить три и больше провода, приходится втискивать в одно гнездо два провода, что затруднительно. Зато их можно использовать в ветках со значительным потреблением тока.

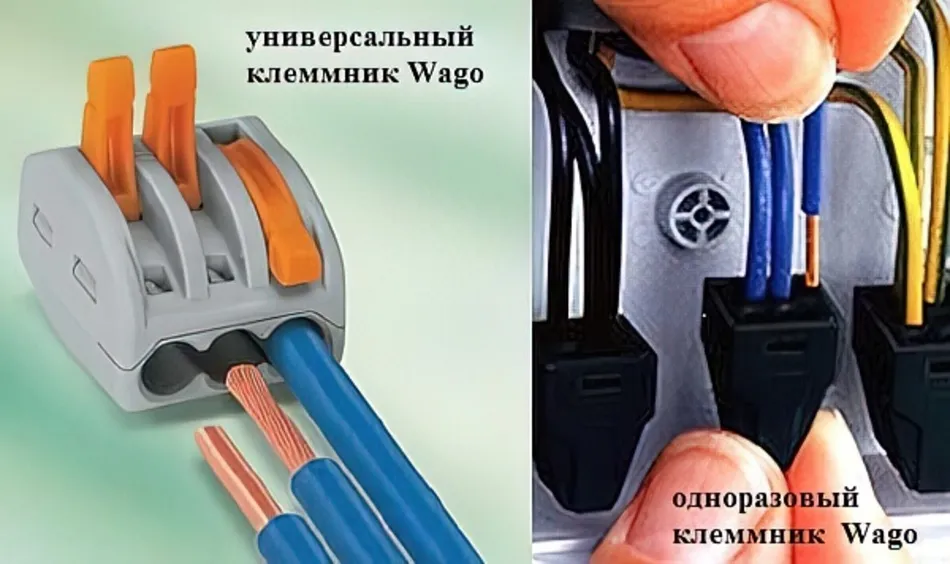

Другой вид колодок — клеммники Ваго. Это колодки для быстрого монтажа. В основном используются два вида:

• С плоскопружинным механизмом. Называются еще одноразовыми, так как повторное их использование если и возможно, то со значительным ухудшением качества контакта. Дело во внутреннем строении: в корпусе стоит пластина с пружинными лепестками. Вставляя проводник (только одножильный), лепесток отгибается, зажимая провод. Обеспечивая контакт, он врезается в металл. Если проводник, при должном усилии и удастся выдернуть, то лепесток уже прежнюю форму не примет. Потому этот тип и считается одноразовым. Несмотря на это соединение надежное, и использовать их можно. Есть еще специальные клеммники той же формы, но в черном корпусе. У них внутри содержится электромонтажная паста. Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят. Паста предотвращает окисление, позволяя легко соединять эти два металла.

• Универсальные с рычажковым механизмом. Это, пожалуй, самый удобный соединитель. Вставляете оголенный проводник (длинна прописана на обратной стороне), нажимаете на маленький рычажок. Соединение готово. При необходимости перезаделать контакт, рычажок поднимаете, провод вынимаете. Удобно.

Особенность этих клеммных колодок в том, что они могут эксплуатироваться только при малых токах: до 24 А при сечении медного провода в 1,5 мм, и до 32 А при сечении в 2,5 мм. При подключении нагрузок с большим потреблением по току, соединение проводов в распределительной коробке нужно выполнять другим способом.

Опрессовка

Этот способ возможен при наличии специальных клещей и металлической гильзы. На скрутку надевается гильза, она вставляется в клещи и зажимается — опрессовывается. Этот способ как раз подходит для линий с большой амперной нагрузкой (как сварка или пайка). Подробно смотрите в видео. В нем даже собрана модель распределительной коробки так что будет полезно.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

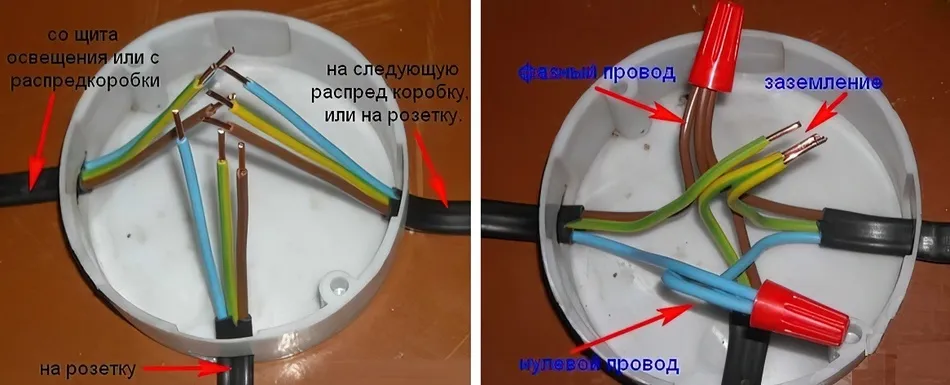

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

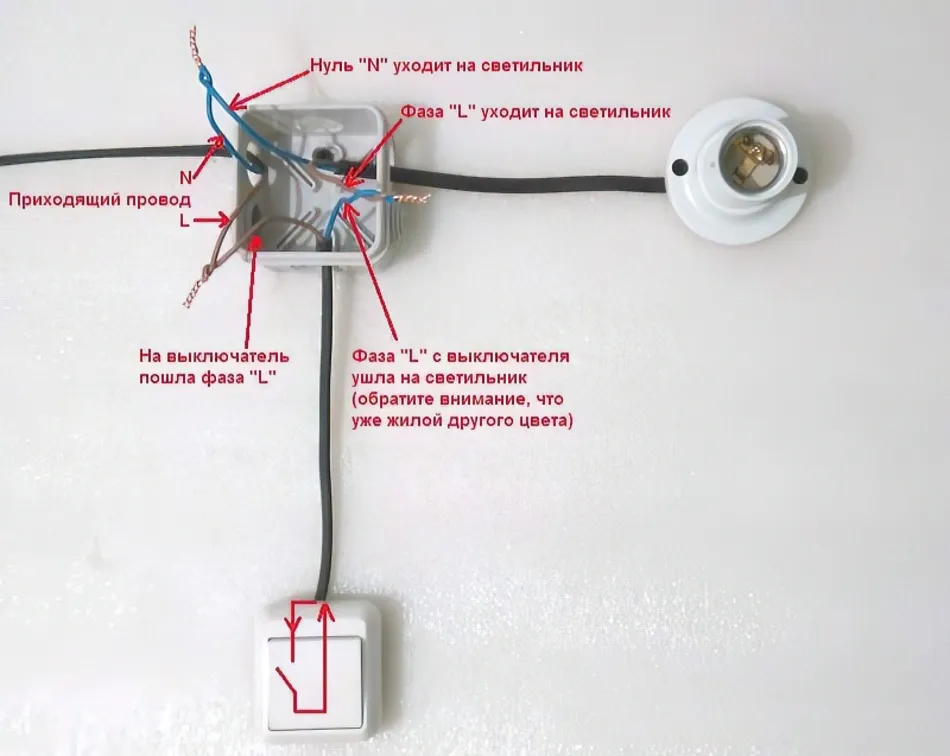

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

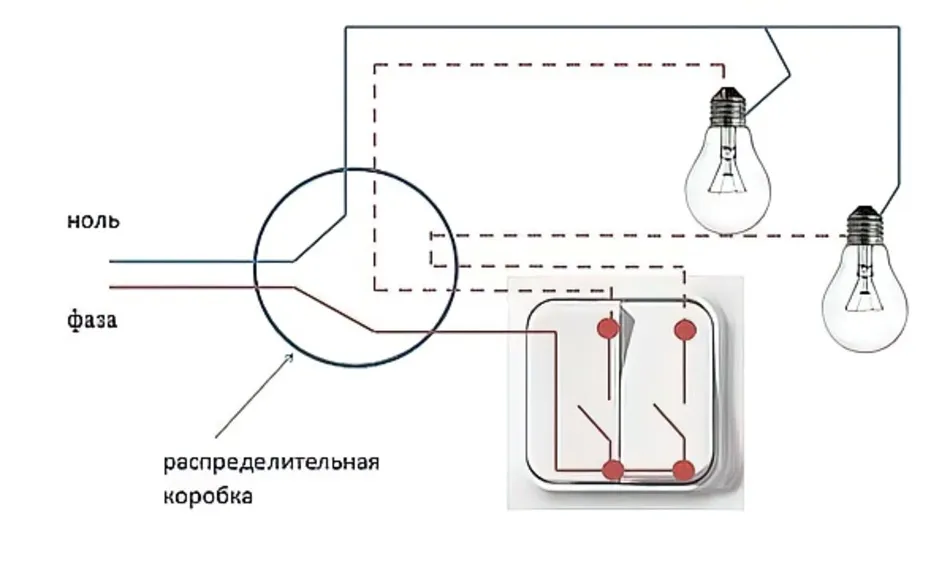

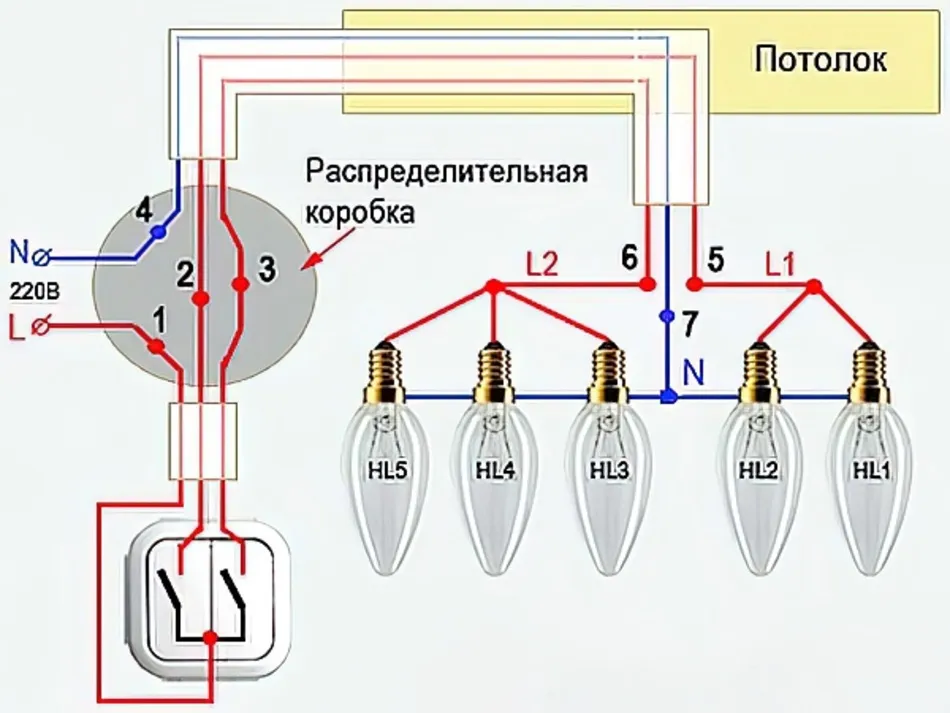

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Рекомендуемые статьи:

Как подключить провода к выключателю?

Подключение проводов к выключателю может зависеть от типа выключателя, типа проводки в вашем доме, а также от местных электрических стандартов и требований.

Обычно для подключения выключателя необходимо выполнить следующие шаги:

1. Отключите электричество, чтобы избежать удара током. Это можно сделать, отключив соответствующую автоматическую выключатель в электрической щитке.

2. Проверьте, что провода, которые вы собираетесь подключить, не находятся под напряжением с помощью проверяющего устройства напряжения.

3. Откройте коробку для выключателя и проверьте, какие провода приходят в нее. Обычно вам нужно будет найти провода с напряжением, идущие к лампочке, а также провода, которые идут к источнику питания.

4. Отсоедините провода от источника питания, используя соответствующие инструменты (обычно круглогубцы или отвертки).

5. Подключите провода к выключателю. Некоторые выключатели могут иметь разные цветовые маркировки проводов, которые показывают, какой провод нужно подключить к какому контакту. Если выключатель не имеет маркировки проводов, обычно провода подключаются к контактам выключателя с помощью винтов, которые зажимают провод.

6. Закрепите выключатель в коробке и закрепите панель выключателя на месте.

7. Включите электричество и проверьте работу выключателя, убедившись, что он правильно подключен и не вызывает короткого замыкания или иных неполадок.

Пожалуйста, имейте в виду, что это только общие инструкции. Если вы не уверены в своих способностях или не знаете, как правильно выполнить подключение, лучше обратиться к квалифицированному электрику.

Видео. Соединение проводов в распределительной коробке
