ГОСТ 6357-81 (СТ СЭВ 1157-78)
Основные нормы взаимозаменяемости.
Резьба трубная цилиндрическая
ГОСТ 6357-81
(СТ СЭВ 1157-78)
Группа Г13
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Основные нормы взаимозаменяемости
РЕЗЬБА ТРУБНАЯ ЦИЛИНДРИЧЕСКАЯ
Basic norms of interchangeability.
Pipe cylindrical thread
Дата введения 1983-01-01
РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛИ
М.А.Палей, Г.С.Кудинова
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Зам. министра А.Е.Прокопович
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. N 5790
ВЗАМЕН ГОСТ 6357-73
Настоящий стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81 и устанавливает профиль, основные размеры и допуски резьбы.
Стандарт полностью соответствует СТ СЭВ 1157-78.
1. ПРОФИЛЬ

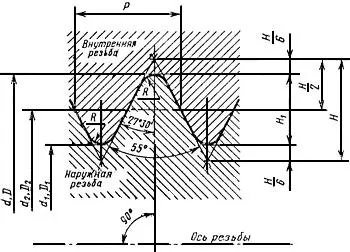

1.1. Номинальный профиль резьбы и размеры его элементов должны соответствовать указанным на черт.1 и в табл.1.
d — наружный диаметр наружной резьбы (трубы);
d1 — внутренний диаметр наружной резьбы;
d2 — средний диаметр наружной резьбы;
D — наружный диаметр внутренней резьбы (муфты);
D1 — внутренний диаметр внутренней резьбы;
D2 — средний диаметр внутренней резьбы;
P — шаг резьбы;
H — высота исходного треугольника;
H1 — рабочая высота профиля;
R — радиус закругления вершины и впадины резьбы
Черт.1
Шаг P | Число шагов z на длине 25,4 мм | H = 0,960491P | H1 = 0,640327P | H / 6 = 0,160082P | R = 0,137329P |
0,907 | 0,871165 | 0,580777 | 0,145194 | 0,124557 | |
1,337 | 19 | 1,284176 | 0,856117 | 0,214029 | 0,183609 |
1,814 | 14 | 1,742331 | 1,161553 | 0,290389 | 0,249115 |
2,309 | 11 | 2,217774 | 1,478515 | 0,369629 | 0,317093 |
Примечание. Числовые значения шагов определены из соотношения P = 25,4 / z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.
1.2. Вершины наружной резьбы, а также внутренней резьбы допускается выполнять с плоским срезом в тех случаях, когда исключена возможность ее соединения с наружной конической резьбой по ГОСТ 6211-81.
2. ОСНОВНЫЕ РАЗМЕРЫ
2.1. Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на черт.1 и в табл.2.
При выборе размеров первый ряд следует предпочитать второму.
Обозначение размера резьбы | Шаг P | Диаметры резьбы | |||
Ряд 1 | Ряд 2 | d = D | d2 = D2 | d1 = D1 | |
1/16 | 0,907 | 7,723 | 7,142 | 6,561 | |
1/8 | 9,728 | 9,147 | 8,566 | ||
1/4 | 1,337 | 13,157 | 12,301 | 11,445 | |
3/8 | 16,662 | 15,806 | 14,950 | ||
1/2 |
1,814 |
20,955 | 19,793 | 18,631 | |
3/4 | 5/8
7/8 |
22,911 | 21,749 | 20,587 | |
26,441 | 25,279 | 24,117 | |||
30,201 | 29,039 | 27,877 | |||
1
1¼ |
1⅛ | 2,309 | 33,249 | 31,770 | 30,291 |
37,897 | 36,418 | 34,939 | |||
41,910 | 40,431 | 38,952 | |||
1½ | 1⅜
1¾ |
44,323 | 42,844 | 41,365 | |
47,803 | 46,324 | 44,845 | |||
53,746 | 52,267 | 50,788 | |||
2
2½ |
2¼ | 59,614 | 58,135 | 56,656 | |
65,710 | 64,231 | 62,752 | |||
75,184 | 73,705 | 72,226 | |||
3 | 2¾
3¼ |
81,534 | 80,055 | 78,576 | |
87,884 | 86,405 | 84,926 | |||
93,980 | 92,501 | 91,022 | |||
3½
4 |
3¾ | 100,330 | 98,851 | 97,372 | |
106,680 | 105,201 | 103,722 | |||
113,030 | 111,551 | 110,072 | |||
5 6 |
4½
5½ |
125,730 | 124,251 | 122,772 | |
138,430 | 136,951 | 135,472 | |||
151,130 | 149,651 | 148,172 | |||
163,830 | 162,351 | 160,872 |
2.2. Числовые значения диаметров d2 и d1 вычисляют по следующим формулам
d2 = D2 = d − 0,640327P (1)
d1 = D1 = d − 1,280654P (2)
Числовые значения диаметра d установлены эмпирически.
3. ДОПУСКИ
3.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт.2.
Наружная резьба
Примечание. Числовые значения допусков установлены эмпирически.
3.4. Длины свинчивания подразделяют на две группы: нормальные N и длинные L.
Длины свинчивания, относящиеся к группам N и L, приведены в табл.4.
Обозначение размера резьбы | Шаг P | Длина свинчивания | |
N | L | ||
1/16 | 0,907 | Св. 4 до 12 | Св. 12 |
1,337 | Св. 5 до 16 | Св. 16 | |
1,814 | Св. 7 до 22 | Св. 22 | |
1⅛ | 2,309 | Св. 10 до 30 | Св. 30 |
1¼ | |||
1⅜ | |||
1½ | 2,309 | Св. 12 до 36 | Св. 36 |
1¾ | |||
2 | |||
2¼ | |||
2½ | |||
2¾ | |||
3 | |||
3¼ | 2,309 | Св. 13 до 40 | Св. 40 |
3½ | |||
3¾ | |||
4 | |||
4½ | |||
5 | |||
5½ |
Примечание. Числовые значения длин свинчивания установлены эмпирически.
3.5. Допуск резьбы, если нет особых оговорок, относится к наибольшей нормальной длине свинчивания N, указанной в табл.4, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.
3.6. Допуски среднего диаметра внутренней резьбы по настоящему стандарту, предназначенной для соединения с наружной конической резьбой по ГОСТ 6211-81 должны соответствовать классу точности A.
При этом конструкция деталей с внутренней цилиндрической резьбой должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее указанной в ГОСТ 6211-81.
3.7. Числовые значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл.5.
Таблица 5
Обозначение размера резьбы | Шаг P, мм | Наружная резьба | Внутренняя резьба | ||||||||||
Диаметры резьбы | |||||||||||||
d | d2 | d1 | D | D2 | D1 | ||||||||
Предельные отклонения, мкм | |||||||||||||
es | ei | es | ei | es | EI | ES | EI | ES | EI | ||||
Класс A | Класс B | Класс A | Класс B | ||||||||||
1/16 | 0,907 | -214 | -107 | -214 | +107 | +214 | +282 | ||||||
1/8 | 0 | — 214 | 0 | -107 | -214 | 0 | 0 | +107 | +214 | 0 | +282 | 0 | |
1/4 | 1,337 | — 250 | — 125 | -250 | +125 | +250 | +445 | ||||||
3/8 | 0 | -250 | 0 | -125 | -250 | 0 | 0 | +125 | +250 | 0 | +445 | 0 | |
1/2 | 0 | — 284 | 0 | -142 | -284 | 0 | 0 | +142 | +284 | 0 | +541 | 0 | |
5/8 | 1,814 | 0 | -284 | 0 | -142 | -284 | 0 | 0 | +142 | +284 | 0 | +541 | 0 |
3/4 | 0 | -284 | 0 | -142 | -284 | 0 | 0 | +142 | +284 | 0 | +541 | 0 | |
7/8 | 0 | -284 | 0 | -142 | -284 | 0 | 0 | +142 | +284 | 0 | +541 | 0 | |
1 | -360 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |||
1⅛ | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
1¼ | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
1⅜ | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
1½ | 2,309 | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 |
1¾ | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
2 | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
2¼ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
2½ | 0 | — 434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
2¾ | -434 | 0 | -217 | -434 | +217 | +434 | +640 | 0 | |||||
3 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
3¼ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
3½ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
3¾ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
4 | 2,309 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 |
4½ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
5 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
5½ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
6 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 |
Примечание. Нижнее отклонение внутреннего диаметра d1 и верхнее отклонение наружного диаметра D не устанавливаются.
3.8. Предельные отклонения среза вершин и впадин наружной и внутренней резьбы приведены в справочном приложении.
4. ОБОЗНАЧЕНИЯ РЕЗЬБЫ
4.1. В условное обозначение трубной цилиндрической резьбы должны входить:
буква G, обозначение размера резьбы и класс точности среднего диаметра. Условное обозначение для левой резьбы дополняется буквами LH.
Примеры условного обозначения резьбы:
класса точности A: G1½ − A
левой резьбы класса точности B: G1½LH − B
4.2. Длина свинчивания N в обозначении резьбы не указывается.
Длина свинчивания L указывается в миллиметрах.
4.3. Посадка обозначается дробью, в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе — обозначение класса точности наружной резьбы.
Пример: G1½ − A/A
G1½LH − A/B
4.4. Соединение внутренней трубной цилиндрической резьбы класса точности A по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:
Пример:
G/R 1½ − A или G/R 1½ − A
ПРИЛОЖЕНИЕ (справочное).
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ СРЕЗА ВЕРШИН И ВПАДИН РЕЗЬБЫ
1. Настоящее приложение содержит информацию о предельных отклонениях разреза размера H / 6 вершин и впадин наружной и внутренней резьбы, которые являются исходными при проектировании резьбообразующего инструмента и не подлежат обязательному контролю, если это не установлено особо.

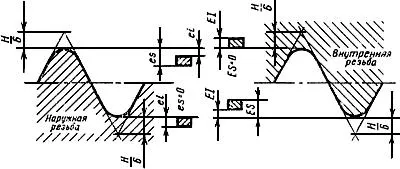

2. Предельные отклонения размера H / 6 приведены на чертеже и в таблице.
es — верхнее отклонение среза вершины и впадины наружной резьбы;
ES — верхнее отклонение среза вершины и впадины внутренней резьбы;
ei — нижнее отклонение среза вершины и впадины наружной резьбы;
EI — нижнее отклонение среза вершины и впадины внутренней резьбы
Черт.3
Конец документа
