Буквенные обозначения на электрических схемах — разбираем буквенно-цифровые обозначения

Познакомьтесь с основными буквенными обозначениями на электрических схемах! Наша статья «Обозначения буквенно-цифровые в электрических схемах» поможет разобраться в значении и функции ключевых символов, используемых в электротехнике. Узнайте, как правильно интерпретировать эти обозначения и облегчите своё взаимодействие с электрическими схемами.

Краткий обзор условных обозначений ...

7.1 Общие положения

Правила выполнения буквенно-цифровых обозначений на электрических схемах и других конструкторских документах, содержащих сведения об элементах, устройствах и функциональных группах электрических схем, установлены ГОСТ 2.710-81.

Перекидной рубильник на схеме — одно из важнейших буквенно-цифровых обозначений на электрических схемах. Обычно он обозначается символом «Q», который указывает на выключатель, позволяющий переключать электрическую цепь. Кроме того, на схемах встречаются и другие буквенные обозначения, такие как «R» — резистор, «C» — конденсатор и многие другие. Понимание этих обозначений необходимо для анализа и проектирования электрических схем, а также для ремонта и обслуживания электроустановок.

Условные буквенно-цифровые обозначения предназначены для:

— однозначной записи в сокращенной форме сведений об элементах, устройствах и о функциональных группах в документах на изделие;

— ссылок на соответствующие части изделия в текстовых документах;

— нанесения непосредственно на изделие, если это предусмотрено в его конструкторской документации.

В зависимости от назначения и характера передаваемой информации установлены следующие типы условных буквенно-цифровых обозначений:

— высшего уровня – устройства (дополнительное обозначение);

— высшего уровня – функциональная группа (дополнительное обозначение);

— конструктивного расположения – конструктивное обозначение (дополнительное обозначение);

— элемента – позиционное обозначение (обязательное обозначение);

— электрического контакта (дополнительное обозначение);

— части изделия, с которой сопрягается данная часть изделия, или места расположения на документе изображения или сведений о данной части изделия (адресное обозначение).

В зависимости от полноты передаваемой информации условное буквенно-цифровое обозначение может быть выполнено в виде простой (обозначение отдельного типа) или сложной (составное обозначение) структуры.

В необходимых случаях допускается применять условные буквенно-цифровые обозначения и их квалифицирующие символы, не установленные ГОСТ 2.710-81, при этом содержание и способ записи таких обозначений обязательно должны быть пояснены в документе на изделие, например на поле схемы.

Правила применения условных буквенно-цифровых обозначений в документах установлены правилами выполнения соответствующих документов (схем, чертежей и т.д.).

7.2 Правила построения обозначений

7.2.1 Общие правила

Для построения условных буквенно-цифровых обозначений применяют прописные буквы латинского алфавита, арабские цифры и квалифицирующие символы, приведенные в таблице 7.1.

Таблица 7.1 – Квалифицирующие символы

Условные обозначения в электрических ...

Тип условного обозначения

Квалифицирующий символ

Обозначение высшего уровня – устройство

=

Обозначение высшего уровня — функциональная группа

  ≠, допускается #

Конструктивное обозначение

+

Обозначение элемента (позиционное обозначение)

 –

Обозначение электрического контакта

:

Адресное обозначение (в круглых скобках)

( )

Знаки «0» и «1» в условных буквенно-цифровых обозначениях используют и читают, соответственно, как цифры «нуль» и «единица», за исключением тех случаев, когда их используют в заведомо буквенных.

7.2.2 Структура составного условного буквенно-цифрового обозначения

Условные буквенно-цифровые обозначения записывают в одну строку без пробелов в виде последовательности букв, цифр и знаков, количество которых не регламентируется.

Соседние группы знаков отдельных условных буквенно-цифровых обозначений, имеющие самостоятельное смысловое значение, разделяют:

  • чередованием буквы и цифры, например: КС25;  К2;  25КС;  2К.
  • точкой, если группы состоят только из букв или только из цифр, например: КС.А;  2.25.

В необходимых случаях допускается:

  • в условном буквенно-цифровом обозначении разделять точкой самостоятельные смысловые группы, состоящие из букв и цифр, например: 01.А1.1512;  01.А218.16;
  • цифровую часть, имеющую смысл порядкового номера, записывать с одинаковым количеством разрядов, заполняя старшие разряды нулями, например: А01, А02, …, А34.

Составное условное буквенно-цифровое обозначение образуют последовательной записью обозначений различных типов. Обозначение, входящее в составное условное буквенно-цифровое обозначение, записывают с квалифицирующими символами, приведенными в таблице 7.1. Структура составного условного буквенно-цифрового обозначения имеет вид в соответствии с рисунком 7.1, где жирным шрифтом выделены обязательная часть обозначения.

Составное условное буквенно-цифровое обозначение должно передавать комплексную информацию о части изделия, обозначение которой указано последним. Количество обозначений, образующих составное условное буквенно-цифровое обозначение не регламентируется.

Обозначение высшего уровня (устройство или функциональная группа) и конструктивное обозначение указывают функциональное или конструктивное вхождение данной части изделия в части изделия соответствующих типов. Порядок записи обозначений этих типов должен соответствовать порядку вхождения, например, условное буквенно-цифровое обозначение резистора R5, входящего в состав устройства А3, которое в свою очередь входит в функциональную группу Т4 имеет вид

≠Т4 = А3 – R5

Конструктивное расположение каждой функциональной части может быть указано последовательным применением конструктивного обозначения. Например, конструктивное обозначение резистора R5, находящегося в ячейке В2, входящей в устройство А7, расположенное на раме 26 в стойке 3 будет иметь вид

+3.26 = А7 + В2 – R5

Перед обозначением устройства, функциональной группы или элемента, стоящим в начале составного условного буквенно-цифрового обозначения, допускается не указывать соответствующий квалифицирующий символ, если это не приведет к неправильному пониманию обозначения. Например, в обозначении второго контакта реле  К1 : 2 в данном случае перед обозначением реле К1 отсутствует квалифицирующий символ.

Допускается также не указывать квалифицирующий символ при записи условного буквенно-цифрового обозначения в простой структуре, если тип обозначения однозначно установлен в документации. Например, таблице соединений, в графе «Конструктивное обозначение» условное буквенно-цифровое обозначение может быть записано без знака «+».

Обозначение высшего уровня Конструктивное обозначение Обозначение
элемента
Обозначение контакта Адресное обозначение
Устройство Функцио-нальная группа Вид Номер Функция
=NANA    ≠  NANA   +       NANA      –   A        N    A |NANA| :      NANA          (NANA)

                    А – обозначение, состоящее из одной или нескольких букв;
                    N – обозначение, состоящее из одной или нескольких цифр;
              NANA – любая комбинация цифр и (или) букв;
           |NANA| – дополнительная часть, уточняющая функцию.

Рисунок 7.1 – Структура составного условного буквенно-цифрового обозначения

Пример применения вышеописанных правил для составного условного буквенно-цифрового обозначения: контакт 12 реле К3, которое расположено на месте 120 в функциональной группе Т5, входящей в устройство А12, соединен с контактом 2, расположенным на месте 16 и изображен на пятом листе схемы электрической принципиальной

= А12 ≠ Т5 + 120 – К4 :12 (3.15 + 16 : 2)

7.2.3 Структура обозначения высшего уровня

Обозначения устройств и функциональных групп необходимо выполнять из комбинации букв и (или) цифр. Для обозначения устройств используют:

Буквенное обозначение элементов ...
  • обозначение типа устройства, присвоенное ему в документации, на основании которого оно применено;
  • буквенно-цифровое обозначение, начинающееся с буквы «А», присвоенное устройству на схеме изделия.

Например,     = А14,    = АС7.

Допускается применять цифровое обозначение функциональных групп, при этом обозначение записывают с квалифицирующим символом, например,  ≠24.

7.2.4 Структура обозначения конструктивного расположения

Обозначение конструктивного расположения (конструктивное обозначение) предназначено для связи схем или других документов с конструкцией изделия.

Структура обозначения должна обеспечивать возможность однозначного указания места любой части изделия в конструкции. Обозначение выполняют из комбинации букв и цифр.

При построении конструктивного обозначения применяют методы:

  • координатный;
  • позиционный (последовательный);
  • координатно-позиционный (координатно-последовательный).

При координатном методе конструктивное обозначение состоит из нескольких частей, каждая из которых указывает одну координату части изделия в условной системе координат, принятой для данной конструкции. В данном случае обозначения координат необходимо разделять в соответствии с нижеприведенными примерами.

Пример 1 –
Обозначение места на конструкции изделия с координатами: ряд С колонка 24 будет иметь вид: + С24.

Пример 2 –
Обозначение места на конструкции изделия с координатами: ряда 3 колонки 14 будет иметь вид: + 3.14.

При позиционном методе конструктивное обозначение выполняют в виде цифрового или буквенного обозначения, присвоенного данному месту (позиции) в конструкции, например обозначение места в конструкции №345 будет иметь вид  + 345.

Содержание и способ записи конструктивных обозначений для конкретных изделий (принятая система координат и их обозначений, последовательность уровней входимости и т.д.) определяются особенностями конкретной конструкции изделия и должны быть пояснены в соответствующей документации на изделие, например, на сборочном чертеже.

7.2.4 Структура обозначения элемента

Обозначение элемента в общем случаев соответствии с рисунком 7.1 состоит из трех частей, указывающих:

  • вид элемента;
  • номер элемента;
  • функцию элемента.

Обязательными являются вид и номер элемента, которые должны быть присвоены всем элементам и устройствам изделия.

В первой части обозначения записывают одну (при однобуквенном коде) или две (при двухбуквенном коде) буквы для указания вида элемента, во второй части записывают одну или несколько цифр для указания номера элемента данного вида, в третьей части записывают одну или несколько букв (буквенный код) функции элемента. Например, обозначение интегрирующего конденсатора с порядковым номером 4 будет иметь вид: С4 I.

Допускается буквенный код функции дополнять цифрами, при условии пояснения их в соответствующем документе изделия.

При разнесенном способе изображения элементов или устройств допускается к номеру добавлять условный номер изображенной части элемента или устройства, отделяя его точкой. Например, обозначение второй части устройства с порядковым номером 6 будет иметь вид: А6.2.

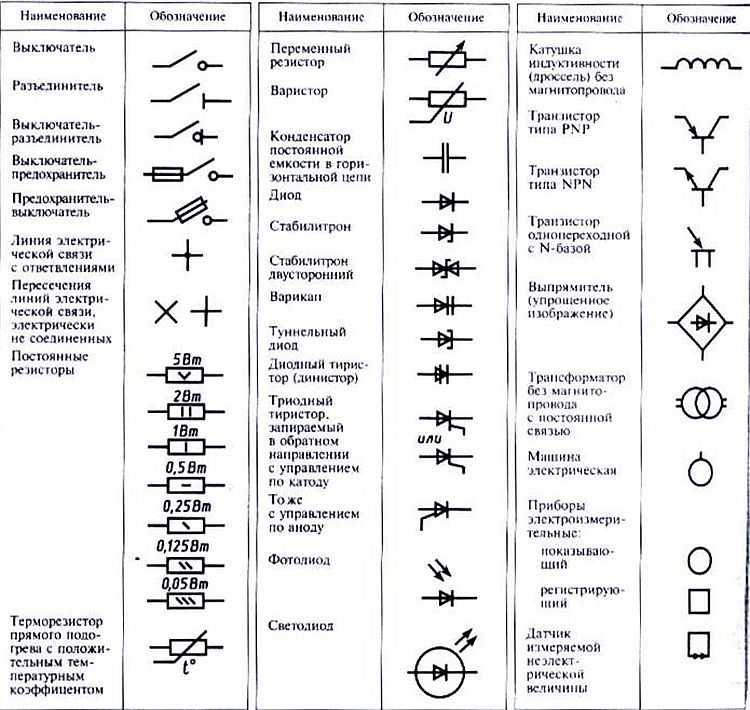

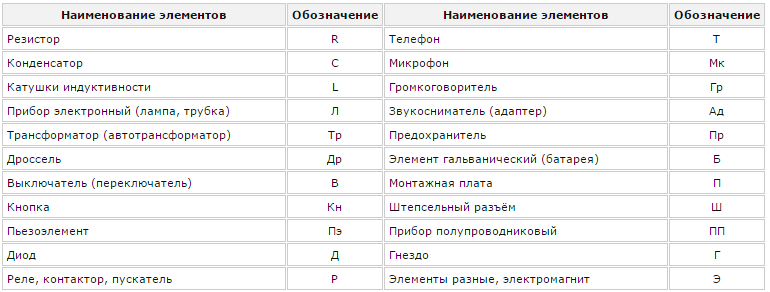

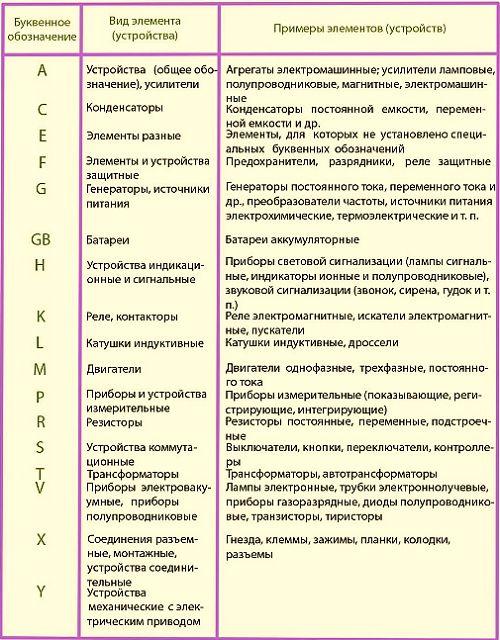

Однобуквенные и двухбуквенные коды элементов для схем электрических, а также буквенные коды функций элементов приведены соответственно в таблицах Л.1 и Л.2 приложения Л данного пособия.

При необходимости допускается кроме однобуквенных и двухбуквенных кодов элементов использовать многобуквенные, при условии пояснения таких обозначений на соответствующем документе изделия.

При использовании для кода функции элемента буквы I рекомендуется между цифрой и данной буквой выполнять пробел в соответствии с нижеприведенным примером.

При разработке перечней элементов на изделие рекомендуется указывать только первую и вторую части обозначения (обязательные) в соответствии с нижеприведенным примером.

Пример –
Обозначение элемента на схеме     Обозначение элемента в перечне
                         R3                                                      R3
                        С5 I                                                     С5
                      А04.1М                                                 А04
                      А04.2М                                                 А04

Буквенные коды функций элементов следует использовать только для общей характеристики функционального назначения элемента. Для уточнения функционального назначения элемента допускается дополнять буквенный код (указанный в таблице Л.2 приложения Л данного пособия) последующими буквами и (или) цифрами при условии пояснения их в соответствующем документе изделия.

7.2.4 Структура обозначения контакта

Для обозначения электрического контакта в общем случае, в соответствии с рисунком 7.1, используют комбинацию букв и цифр.

Обозначение контакта должно точно повторять маркировку контакта, нанесенную на данном элементе (устройстве), которому принадлежит контакт или указанную в соответствующей документации этого элемента (устройства).

Если обозначения контактам присваивают на этапе разработки элемента (устройства), то следует обозначать их номерами. Если контакты конструктивно сгруппированы в несколько групп, то допускается обозначать их по группам.

Если в элементе (устройстве) контакты не имеют маркировки, то допускается присваивать им обозначения по правилам, установленным техническим заданием на разработку изделия, куда входит данный элемент (устройство). При этом рекомендуется давать пояснения этих правил в соответствующей документации.

7.2.4 Структура адресного обозначения

Адресное обозначение в общем случае в соответствии с рисунком 7.1 состоит из трех частей:

  • обозначения документа, с которым сопрягается данный документ;
  • номера листа документа, с которым сопрягается данный лист документа;
  • адрес другой части изделия (или ее изображения), с которой сопрягается данная часть изделия (или ее изображение).

Все части адресного обозначения записывают в указанном порядке через точку. Перед номером листа записывают букву L. При необходимости указания  о сопряжении с несколькими листами документа их номера разделяют запятыми или (в случае нескольких листов по порядку) многоточием.

Пример –
(3.L01,03)       – схема принципиальная, первый и третий листы;
(3.L01 … 07)   – схема принципиальная, листы с первого по седьмой;
(3.L02/14А)    – схема принципиальная, лист второй, зона 14А.

Если в качестве третьей части адресного обозначения используют обозначение детали, конструктивное обозначение и т.д., то эту часть записывают с соответствующим квалифицирующим символом.

Пример –
(3.L5 + 15 : 3) – второй контакт расположен на месте (позиции) 15 и
                           изображен на принципиальной схеме на шестом листе;
ХР1 (=А3)        – штыревая часть элемента соединяется с устройством А3.

Допускается в адресном обозначении не указывать любую из его частей. Допускается в адресном обозначении указывать место на документе, в котором расположено изображение или описание данной части изделия. В этом случае внутри скобок первым знаком записывают букву А, отделяя ее от остальной части адресного обозначения точкой.

Пример –
(А.3.L02/12А) – данный элемент расположен на схеме принципиальной на втором листе в зоне 12А.
