Интересуетесь электротехникой? Узнайте о схеме проходного выключателя с трех мест, его особенностях конструкции и принципе работы в нашей новой статье. Расширьте свои знания о проходных выключателях и разберитесь в их функциональности для удобства управления светом в различных точках помещения.
Проходной выключатель – не новинка. Чаще всего его используются в виде двухклавишного прибора, с помощью которого из двух мест можно отключать или включать освещение. К примеру, в длинном коридоре, на лестничной клетке, которая соединяет два этажа, и так далее.
Но есть варианты, в которых управлять освещением необходимо с трех мест. Опять-таки пример: лестничный марш на три этажа, коридор, в котором есть входы в две комнаты. Необходимо отметить, что схема проходного выключателя с трех мест отличается от двухпозиционной. Ее и будем разбирать в этой статье.

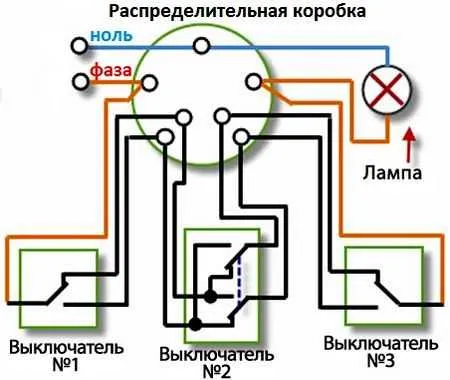

Чтобы вы сразу поняли, о чем идет речь, предлагаем ознакомиться с этой схемой:
Как видите, в ней показано, что первый и третий элементы являются обычными. А вот под номером два является перекрестным. О его отличительных особенностях расскажем чуть ниже.
Итак, как работает данная схема? Из нее видно, что через три отключателя проходить лишь фазный контур сети, и то соединен он лишь с первым прибором. Нулевой провод через распаячную коробку напрямую соединяется со светильником или группой светильников, соединенный между собой последовательно. Обратите внимание, что первый и третий проходной выключатель имеют в своей конструкции по три контакта. Но если в первом один из них предназначен для входного напряжения, а два остальных для перекрестного соединения, то у третьего один необходим для выходного напряжения.
При этом оба устройства соединены между собой двухжильным проводом, в который вставлен проходной выключатель (имеется в виду перекрестный). У последнего в конструкции присутствует уже четыре контакта: два для подключения с выключателем под номером один, остальные два с соединением с прибором под номером 3.
Схема собрана специально таким образом, конечно, учитывается и конструкция самого перекрестного устройства, что при замыкании контактов в отключателях под №1 и №3 он всегда находится в исходном состоянии. То есть, в любом случае светильник всегда горит. Размыкая контакты у первого и третьего, размыкается общая цепь соединения системы освещения. По сути, разбираемая схема управления светильником с трех мест является полностью замкнутой.
Особенности конструкции перекрестного выключателя

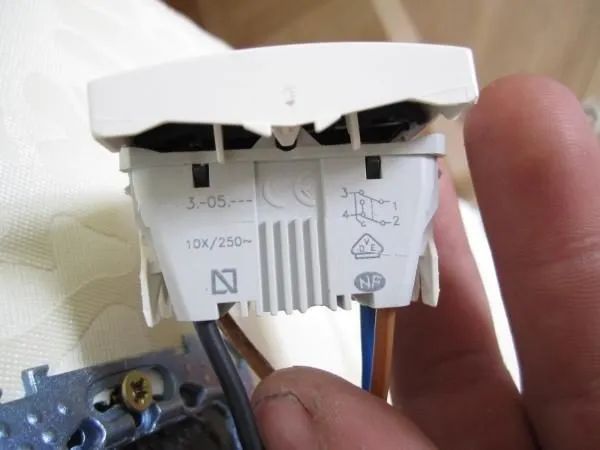

Выключатель перекрестный, который устанавливается в схему регулирования освещения, где используются три точки, в своей конструкции имеет четыре контакта. Сам же механизм работы этого прибора заключается в том, что он синхронно разъединяет провода попарно. При этом создается перекрестное их соединение между собой (отсюда, в принципе, и название самого прибора). Если сказать проще, то он одновременно перебрасывает сразу два контакта. При этом схема регулирует замыкание и размыкание всей электрической цепочки, где присутствует три выключателя.
Вернемся к нашему рисунку. Как работает все это:
- проходной выключатель (первый и третий) соединены разными участками общей цепочки, то есть, между ними напрямую провода нет;
- верхний и нижний электропроводы соединены с разными контактами устройства;
- изменяя положение клавиши в данном элементе электрической сети, мы замыкаем или верхний провод, или нижний;
- в любом положении светильник, соединенный таким образом, будет гореть.
Собрать схему проходного выключателя с трех мест не очень сложно. Правда, при подключении проводов необходимо быть предельно внимательным. Ведь неправильно подключенный один конец сведет на нет все ваши усилия. Светильник просто никогда не загорится. Поэтому, если вы решили все сделать своими руками, то хорошо изучите предложенную схему и правильно проведите сборку. Хотя оптимальный вариант – переложить весь процесс на плечи электрика профессионала.
Как правильно подобрать розетки и выключатели в интерьере?
Подбор розеток и выключателей для интерьера – это важный этап, который влияет на общий внешний вид помещения. Ниже представлены некоторые советы по выбору розеток и выключателей:
-
Стиль помещения. При выборе розеток и выключателей нужно учитывать стиль интерьера. Например, для классического интерьера подойдут розетки и выключатели в стиле ретро или барокко, а для современного интерьера – в стиле хай-тек или минимализма.
-
Цвет. Розетки и выключатели должны сочетаться с цветом стен, потолка, мебели и других элементов интерьера. Выбирайте цвет розеток и выключателей, который лучше всего подходит к общей цветовой гамме помещения.
-
Материал. Розетки и выключатели могут быть изготовлены из разных материалов, таких как пластик, металл, стекло и т.д. Выберите материал, который соответствует вашим требованиям по качеству, прочности и дизайну.
-
Функциональность. При выборе розеток и выключателей необходимо учитывать их функциональность. Например, если вы планируете устанавливать розетки в кухне, то выберите модели с защитой от пыли и влаги.
-
Удобство использования. Розетки и выключатели должны быть удобны в использовании. Выбирайте модели с легко нажимающимися кнопками и розетками, которые удобно расположены на стене.
В целом, выбор розеток и выключателей зависит от ваших потребностей и предпочтений. Главное – подобрать модели, которые соответствуют стилю, цветовой гамме и функциональности вашего интерьера.
