Коридорный, он же проходной, выключатель весьма хорошо известен электромонтерам старшего поколения. В наше время данное устройство немного подзабыто, в связи с этим в данной статье немного проясним схему подключения двойного, и не только, электронного проходного выключателя.
Рассмотрим следующую ситуацию. Вы выходите из квартиры. В длинном коридоре, где нет естественного освещения, вы нажимаете выключатель (A) и загорается свет, далее проходите до его конца и щелкаете вторым (B) и свет гаснет. В следующий раз за вами выходит другой человек, и он может также включить освещение выключателем (A) и выключить его (B).
Схема подключения на 2 точки позволяет также включать и выключать освещение в обратном порядке, то есть с начала включаете (B),а выключаете свет выключателем (A). Для реализации подобной схемы включения проходного выключателя обычные выключатели не подойдут, так как у них контакты работают на замыкание-размыкание. Нам же нужны переключатели.

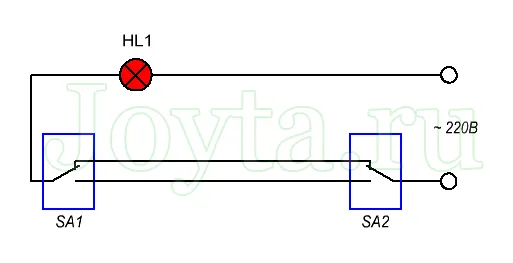

Схема довольно таки проста. Электролампа будет гореть только тогда, когда оба переключателя SA1 и SA2 подключены на один и тот же электропровод верхний или нижний, иначе электролампа не будет гореть.
Подключение проходного выключателя на 3 точки
Так же можно реализовать схему подключения проходного выключателя и для трех разных точек, которые можно реализовать не только в коридоре, но и у себя дома. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Таким образом, можно будет включать, и отключать свет из разных мест.
Для этого нужно будет два переключателя как у описанной выше схемы плюс еще один, но уже с двумя группами контактов. Если сравнивать с предыдущей схемой, то данный вариант подключения немного посложнее. В нее добавлен новый компонент – переключатель SA3, представляющий собой сдвоенный переключатель.
Все три переключателя переведены в положение включения света. Можно с легкостью проследить движение тока от источника до лампы. Теперь если какой либо из переключателей, допустим SA1, перевести в противоположное состояние, то эта цепь разорвется и свет погаснет. Если же теперь переключатели SA2 или SA3 перевести в противоположное положение, то лампа снова загорится. Подобная схема подключения проходных переключателей позволяет включать и выключать свет из трех мест, допустим в коридоре с тремя дверями.
В принципе данный проходной выключатель, возможно, подключить и с большим числом переключателей, но это существенно усложнит электрическую схему. Поскольку в этом случае при каждом добавлении нового переключателя, он должен иметь на одну пару контактов больше предыдущего, а так же с большим числом переключателей сильно усложняется монтаж и понимание алгоритма работы схемы.
Что же делать, если нужно допустим десять точек управления светом. Решить данную проблему можно при помощи электронного переключателя. Особенность его в том, что при помощи его можно подключить множество выключателей.
Подключение неограниченного числа проходных выключателей
Принцип функционирования его основан на работе триггера – нажали кнопку, свет загорелся, нажали еще раз, свет выключился. В данной схеме нужны выключатели без фиксации, к примеру, кнопка дверного звонка.
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…

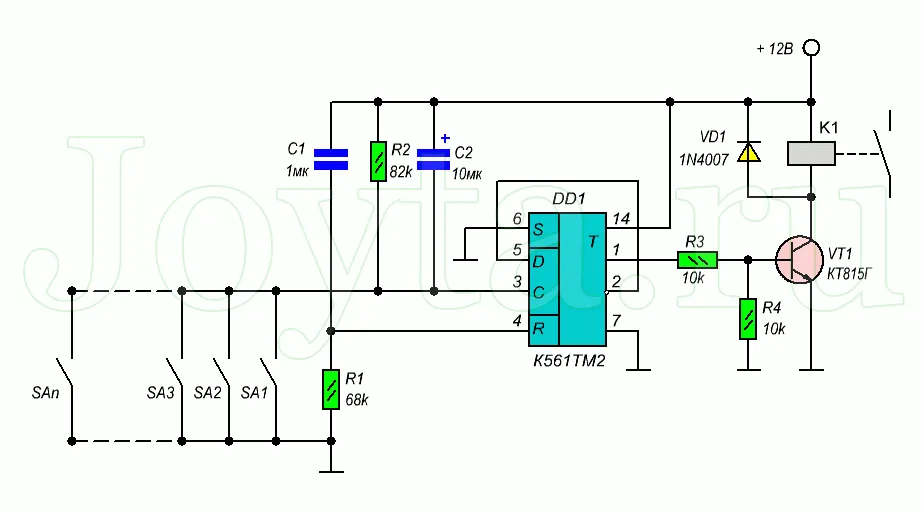

Для того чтобы триггер работал в счетном режиме, на его вход D подается сигнал с инверсного выхода. Это типовое подключение триггера, в результате которого очередной входной импульс, поступающий на вход C, меняет логический уровень выхода на противоположный. Кнопки SA1…SAn как раз и подают входные импульсы на схему.
Для предотвращения дребезга контактов кнопок, при котором возможны искажения в работе проходного выключателя, в схему добавлены элементы R2, C2. В момент нажатия на кнопку заряжается конденсатор C2, и разряжается через вход триггера C, при отпускании кнопки. Элементы R1 и C1, подключенные к выводу R, предназначены для сброса триггера в момент подачи питания на схему.
Для управления лампой освещения к прямому выходу триггера подключен узел коммутации, состоящий из транзистора и электромагнитного реле.
