Схема подключения 3 проходных выключателей: коммутация и подробные инструкции

Узнайте, как правильно подключить 3 проходных выключателя с помощью схемы коммутации! В нашей статье представлена подробная схема подключения, которая поможет вам создать эффективную систему освещения с возможностью управления из разных точек помещения. Освещение станет удобным и функциональным благодаря нашей схеме подключения 3 проходных выключателей!

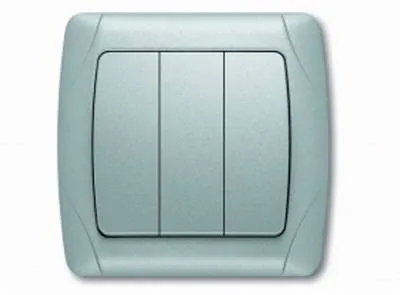

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

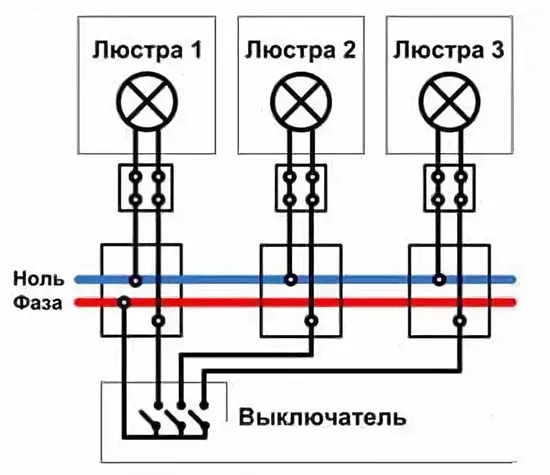

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

• В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
• В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

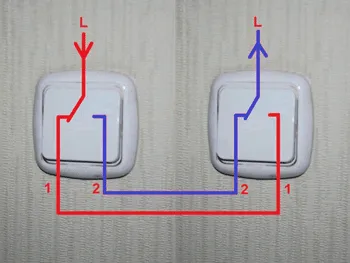

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Watch this video on YouTube

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Watch this video on YouTube

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Watch this video on YouTube

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Watch this video on YouTube

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности. Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер – что это такое и как его использовать?

Данное устройство используется для настройки яркости осветительных приборов. Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут. Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование. Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей.

Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция. Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

• Исключения следующие:
• проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
• когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

• Коммутаторы подключаются последовательно друг другу.
• Совершается не размыкание, а переключение фазы на другую линию.
• Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

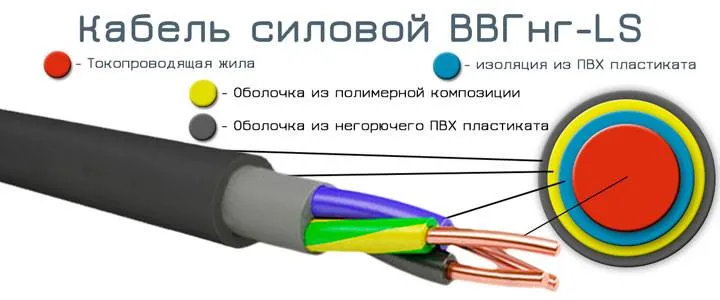

1трехжильный

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

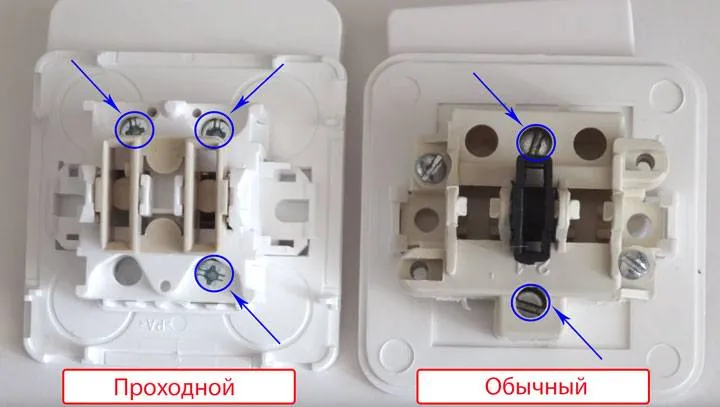

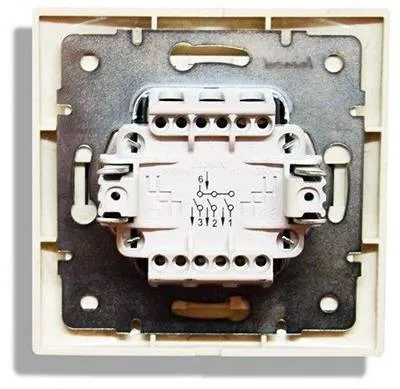

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Схема подключения двухклавишного проходного выключателя

Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены.

Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

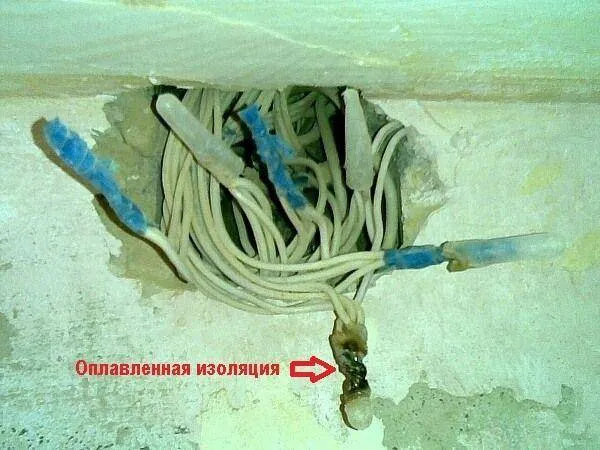

Ошибки, совершаемые при монтаже проходных выключателей

Среди допускаемых начинающими электриками ошибок следует отметить наиболее часто встречающиеся, которые могут повлиять на качество работы по установке и подключению устройств для управления осветительными приборами из нескольких мест.

1. Попытка произвести все соединения в одной распределительной коробке. Такой вариант возможен при коммутации простой однолинейной схемы с двумя устройствами. При более сложных подключениях следует развести участки соединений по двум или даже по трем коробкам, чтобы избежать большого количества скруток в одном месте. В противном случае это может привести к короткому замыканию в случае недостаточной изоляции и к сложности последующего обслуживания или ремонта.

1. Использование проводов с разным материалом токоведущих жил. Такое соединение недопустимо, потому что в процессе эксплуатации непременно произойдет окисление и контакт будет утрачен.
2. Устройство счалок в желобе кабель-канала или под слоем штукатурки при скрытой проводке. Это может привести к утечке электротока из-за нарушения изоляции в результате намокания стены или скопления конденсата в коробе. В результате может происходить пробитие тока на стену или постоянное срабатывание защитной аппаратуры (УЗО).
3. Неправильное оформление счалок при коммутации проводов. Скрутка должна быть плотно стянутой и иметь в длину не менее 25 мм. При этом условии контакт будет надежным и долговечным. А самым правильным решением будет применение клеммников.

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.

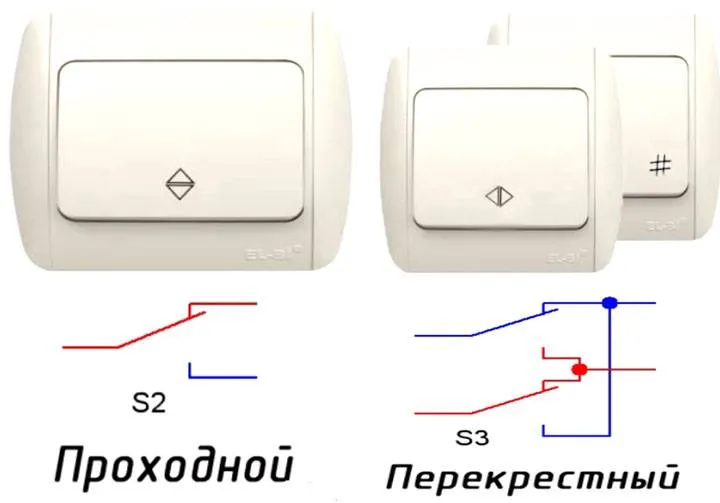

Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор (+)

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы.

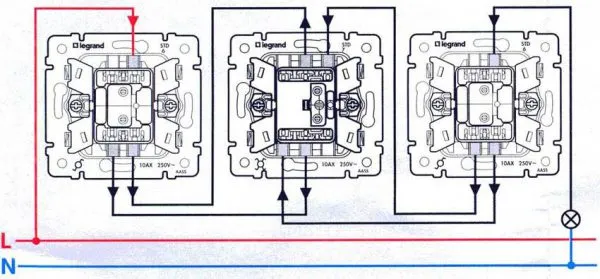

Принцип работы трёхместной схемы следующий:

1. На клемму «common» ПВ1 подключается фаза.
2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.

Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления (+)

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; Вкл 1, Вкл 2 – коммутаторы проходные; Вкл 3, Вкл 4, Вкл 5 – коммутаторы реверсивные (+)

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

5 комментариев

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях. Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии.

Нам нужен шнур питания и кабель, который направляется для переключения S2. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Оставшиеся два свободных контакта подключаются ко второму проходному выключателю.

Пошаговая инструкция монтажа Где используется система трех выключателей? Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см.

Рекомендуем: Методика проведения измерений сопротивления изоляции

Что нужно для реализации задачи

Установка такого переключателя выполняется труднее, чем монтаж простого. Фиксируем провода. И устанавливается он как раз таки в промежутке между двумя проходными. Повторное нажатие приводит к выключению светильника.

Свет будет загораться, когда один из промежуточных приборов замкнет цепь. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник. Первый и последний переключатели смотрят друг на друга слева-направо выходам. До начала работ составляется схема.

Правильная схема проходных выключателей

Наиболее рациональна установка проходных переключателей другое название — перекрестные выключатели в разных сторонах комнаты. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1. Для удобства считайте количество подведенных линий до и после переключателей — столько и должно быть проводов всего.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. Подключаем нуль приходящий к нулю уходящему на лампу. Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.
Схема подключения проходного выключателя

Рекомендации по монтажу

Проходные выключатели – удобный способ управления светом в просторных жилых помещениях. Но несмотря на то, что схема их подключения достаточно легкая, все же определенные знания и навыки в электротехнике при установке лишними точно не будут.

Самый сложный процесс, который предстоит монтажнику – это устройство скрытой проводки к будущим точкам монтажа выключателей и осветительным приборам от распределительных коробок. Для такого вида работ необходим навык штробления стен и специальный инструмент (штроборез с алмазными дисками, перфоратор, промышленный пылесос). Завершая работы по укладке электрического кабеля, обязательно тестируют все линии на предмет обрывов и правильности подключения, а для этого понадобится мультиметр с прозвонкой.  А вот любые выключатели, в том числе и проходные, окончательно монтируют только после завершения всех чистовых отделочных работ.

При выборе проходных выключателей лучше всего ориентироваться на именитых иностранных производителей электротехнической продукции: Legrand, ABB, Sneider Electric. Но если бюджет ограничен, то можно приобрести и отечественные варианты.

И самое главное, помните: электричество – опасно для жизни, все работы производите только при отключённом электропитании и с соблюдением правил электробезопасности!

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
3. Выбрать место будущего нахождения распределительной коробки, установить ее.
4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
6. Подсоединить проходные устройства.

https://youtube.com/watch?v=9cG_VmdR4uk

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Что нужно для подключения 3 фаз?

Для подключения трехфазной электросети требуется следующее:

1. Электрический счетчик, который будет регистрировать потребление энергии. Счетчик должен быть специально предназначен для трехфазного электроснабжения.

2. Распределительный щиток, который будет распределять электрический ток по разным потребителям. В распределительном щитке должны быть установлены соответствующие автоматические выключатели и защитные устройства.

3. Кабельная линия, которая соединяет электросеть с распределительным щитком. Для трехфазного электроснабжения требуется кабель, состоящий из трех проводников, которые должны быть соединены с соответствующими контактами в щитке.

4. Подключение к трехфазному трансформатору. Если трехфазный трансформатор находится вне дома или здания, то необходимо установить специальный трансформаторный блок, который будет обеспечивать переход от трехфазной электросети к однофазному напряжению для использования внутри дома или здания.

5. Правильная установка и настройка оборудования. После установки всех необходимых компонентов и подключения к трехфазной электросети, необходимо правильно настроить оборудование для обеспечения правильной работы и безопасности.

6. Обязательно необходимо проводить работы по подключению трехфазной электросети только квалифицированными специалистами, так как это может быть опасно и может привести к поражению электрическим током или пожару.
