Пластиковые короба для электрической проводки сегодня стали пользоваться большой популярностью. Они зарекомендовали себя как надежное решение при проведении силовых линий, и за короткое время позволяют организовать и скрыть с глаз провода. Особенным плюсом такого решения является возможность аккуратно раскидывать проводку в помещениях, где уже сделан ремонт, и внесение каких-либо изменений не предусматривается. Да, было когда-то время, когда присутствие провода на стене было гордостью, мол, электрификация страны идет! Но сегодня они уже канули в лету, почему короб для проводов пластиковый и стал таким незаменимым приспособлением.

Содержание

Кабель-каналы
- Цены на кабель-каналы
- Видео – Монтаж кабельного канала
Настенные системы и фурнитура
Как правильно выбрать пластиковый короб
Как рассчитать размер пластикового короба
- Пошаговая инструкция по установке короба
Монтаж пластикового короба
- Цены на популярные модели перфораторов

Кабель-каналы

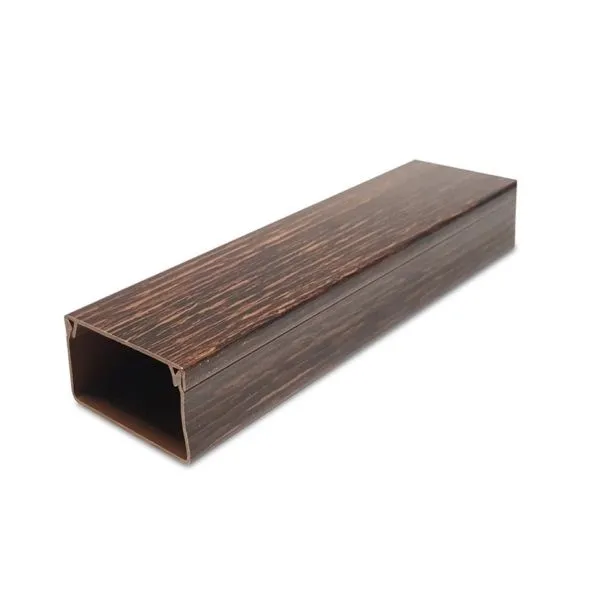

Кабель-канал, стилизованный под дерево

В последние десятилетия 20 века появился совершенно новый материал, который прочно занял нишу в производстве практически любых вещей и предметов, которыми пользуется человек. Речь идет о пластике, а именно поливинилхлориде (ПВХ). Особенностью этого материала являются его диэлектрические свойства – он совершенно не проводит ток, поэтому из него стали делать изоляционные материалы. Собственно современный кабель-канал для этого и предназначен, также он защищает проводку от внешних механических повреждений – вспомните котов, которые итак любят лакомиться проводами.

Такой обитатель в доме может стать причиной короткого замыкания

Короб – это общее название, которое закрепилось за конструкциями, скрывающими разные коммуникации с виду. Имеют они обычно прямоугольную форму, но сегодня и этот факт становится размытым – можно встретить модели полукруглые, сделанные под плинтуса, или стилизованные пот трубы. Все это позволяет подбирать лучшие решения для разных интерьеров.

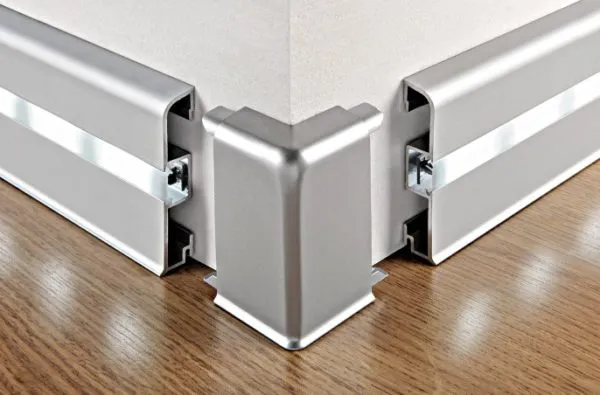

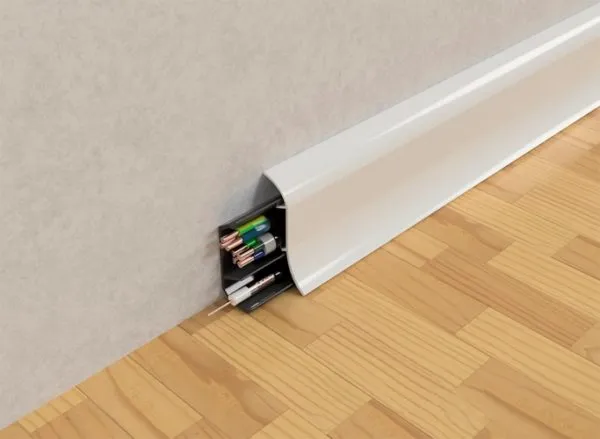

Система плинтуса с кабель-каналом

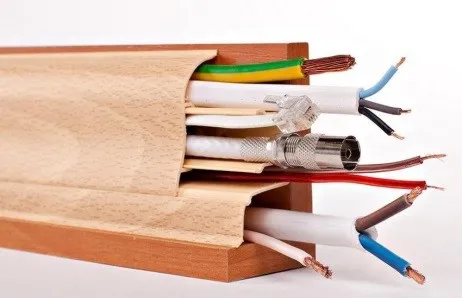

Итак, представляет собой короб-трубку определенной длины, внутри которой имеется свободное пространство в виде каналов или просто пустота. У короба имеется лицевая съемная панель, которая нужна для скрытого монтажа и укладки кабелей. В зависимости от модели короба, лицевая сторона может иметь разную форму, соединяется она с основанием через защелки, идущие по всей длине изделия. Само основание у кабель-канала плоское, чтобы была возможность плотно присоединять его к стене. На нем могут быть монтажные отверстия, хотя большинство моделей подразумевает самостоятельное их насверливание.

Вентилируемый кабель-канал

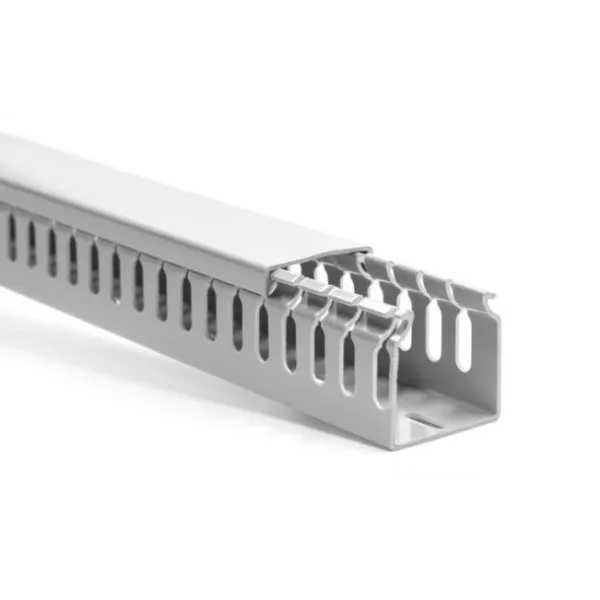

Кабель-каналы бывают вентилируемыми и закрытыми. Первый вариант используется там, где перегрев проводников допускать не допускается ни в коем случае. По назначению эти изделия делят на следующие варианты:

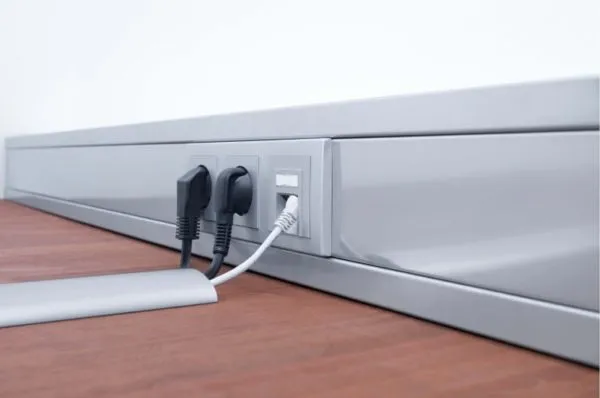

Плинтусные – их мы уже упомянули выше, провода в них прокладываются в углу помещения, а форма изделия такова, что вы можете прокладывать несколько независимых трасс.
Напольные – в простых домах и квартирах их увидишь редко, отличаются они высокой прочностью. Провода в них прокладываются прямо по полу.
Настенные – самый распространенный вид, который можно прокинуть по стенам от распределительной коробки в любую точку комнаты.

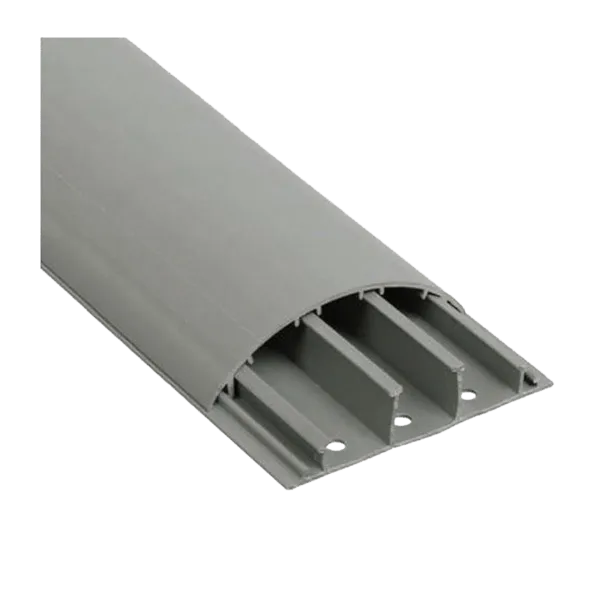

Угловые – по сути, эта модель имеет такую же прямоугольную форму, но состоящую их двух уголков, один из которых – это основание, а второй – лицевая панель. Возможен и другой вариант в виде треугольника, в таком виде он несколько напоминает плинтус, но только для вертикального монтажа.
Потолочные – во многом они схожи со стеновыми, но могут дополнительно оснащаться пазами для установки светодиодной ленты или отверстиями для аккуратного монтажа точечного освещения. Потолочные короба могут быть стилизованы под потолочные балки, что попутно позволяет реализовать интересные дизайнерские решения в интерьере.

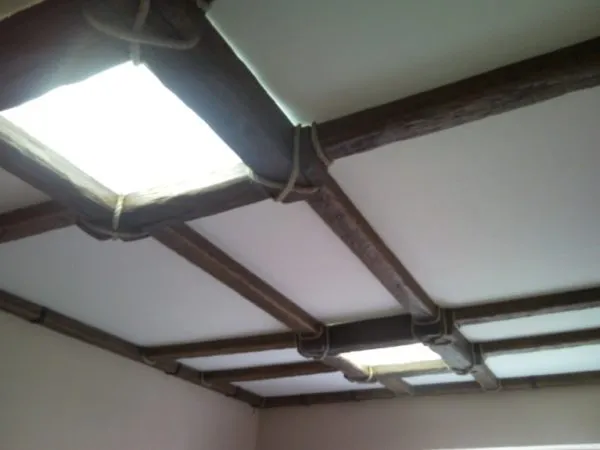

Кабель-каналы, стилизованные под потолочные балки

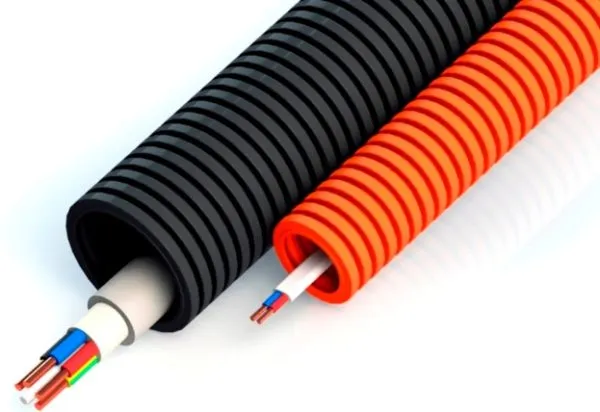

Также короба могут быть гибкими – они сделаны в виде гофры или цепи. Интересны цепные модели, которые состоят из отдельных ПВХ звеньев. Провода проходят внутри, и из-за особенности строения остаются на виду. В быту их практически не используют. Нужны они для промышленного оборудования, не имеющего стационарного места расположения. В результате перемещаемый кабель надежно защищен.

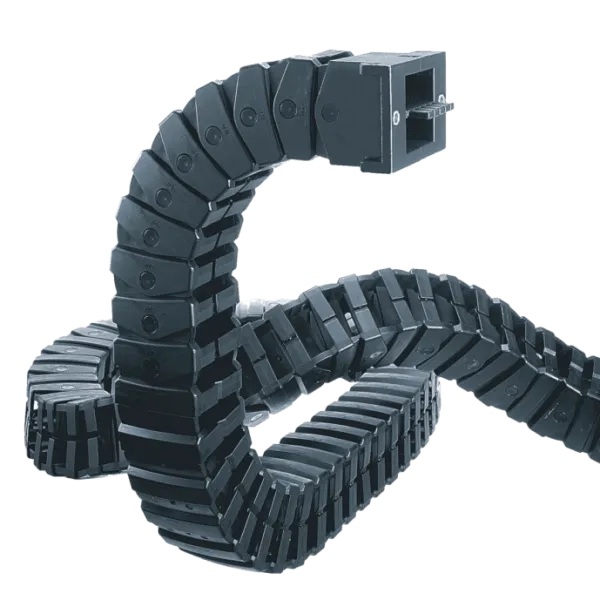

Цепной гибкий кабель-канал

Для прочих моделей предусматривается дополнительная фурнитура, позволяющая выполнять повороты. Отдельной строкой можно отметить светодиодные короба. В них уже встроена подсветка, можно также спрятать провода и разместить блок питания для светодиодов.

Отличаться кабель-каналы могут и по размерам. Самые маленькие предназначены для проводов связи, сигнальных и телевизионных кабелей, утолщенные большие короба нужны для электромонтажных работ.

Интересно знать! Пластиковые короба используются не только по прямому назначению. Например, в них можно поместить трассу, идущую от кондиционера к уличному блоку. Быстрое, красивое и аккуратное решение.

Многосекционный полукруглый кабель-канал

Если требуется прокладка проводов изолированно друг от друга, применяются многосекционные короба. Пример такого изделия вы можете видеть на фотографии выше. Отличает их от прочих моделей наличие перегородок внутри. При выборе такого решения стоит помнить, что группы проводов укладывать в них сложнее, на что влияет ограниченное пространство. Многосекционные лотки будут намного прочнее обычных, так как перегородки выступают в роли ребер жесткости.

Кабель-канал в виде наличников для дверных и оконных проемов

Отдельным видом кабель-каналов являются модели, сделанные в виде наличников для дверных и оконных проемов. Он также имеет полукруглую форму, несколько секций внутри и специальный соединительный элемент, через который может соединяться под углом в 45 градусов.

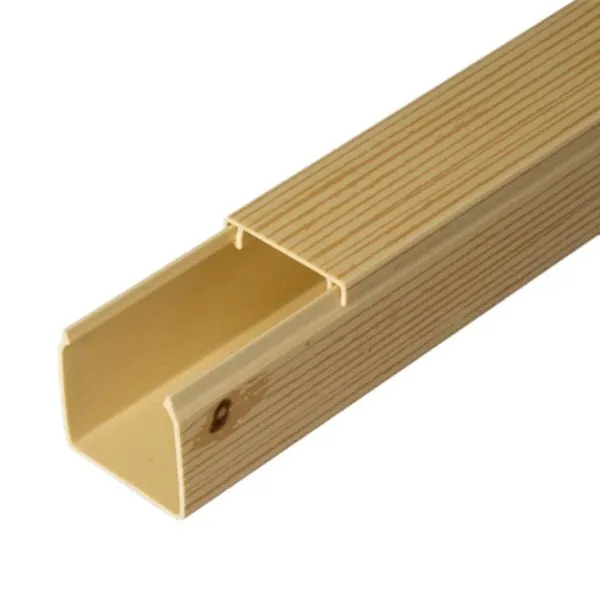

Такой кабель-канал на деревянную стену, и он будет практически незаметным

Цветовая гамма, в которой изготавливаются кабель-каналы достаточно обширна. Классический вариант – белый, все остальное обычно стилизовано под разные породы древесины. Такой выбор производителей обусловлен тем, что деревянные элементы присущи многим стилям и интерьерам.

Цены на кабель-каналы

Кабель-канал

Видео – Монтаж кабельного канала

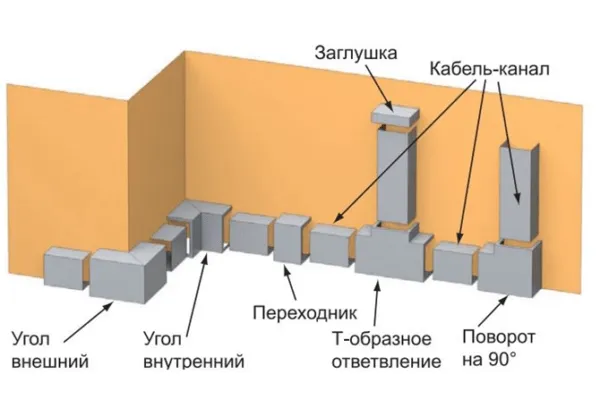

Настенные системы и фурнитура</h2> Ранее мы уже упомянули, что некоторые системы оснащаются разной фурнитурой для соединения. Давайте разберем подробнее, что сюда входит. <img loading="lazy" decoding="async" src="/wp-content/uploads/2023/pictures/korob-dlja-provodov-na-stenu-naznachenie-vidy-2-9.webp" alt="" width="600" height="400" > Полный набор фурнитуры для кабель-каналов Такие системы стоят намного дороже простых кабель-каналов, зато  устанавливать их намного проще, проще подключать к «скользящим» электроточкам, коими являются комплектные розетки и выключатели. Все система в себя включает следующее: <ol> <li>Сама трасса, которая прокладывается на прямых участках.</li> <li>Переходники (соединители) нужны для технологичной стыковки кабель-каналов в торцах.</li> <li>Тройник и т-образное соединение помогает присоединить красиво ветку, идущую, например, к выключателю.</li> <li>Поворот помогает повернуть кабель-канал на одной плоскости.</li> <li>Углы внутренний и наружный используются для перехода трассы на смежные стены.</li> <li>Заглушка закрывает конец трассы с торца.</li> <li>Распределительные коробки – точки, где сходятся провода и соединяются в схемы.</li> <li>Скользящие электроприборы – они встраиваются в кабель канал и могут перемещаться внутри него как по полозьям. Заняв нужное положение, они фиксируются.</li> </ol> <img loading="lazy" decoding="async" src="/wp-content/uploads/2023/pictures/korob-dlja-provodov-na-stenu-naznachenie-vidy-2-11.webp" alt="" width="600" height="603" > Встроенная в кабель-канал розетка Использование таких систем удобно тем, что в короткие сроки можно качественно проложить проводку хоть во всем доме. При этом нет необходимости разводить грязь и все провода остаются в открытом доступе, что оценит любой электрик в случае необходимости ремонта и замены каких-либо участков. <img loading="lazy" decoding="async" src="/wp-content/uploads/2023/pictures/korob-dlja-provodov-na-stenu-naznachenie-vidy-2-12.webp" alt="" width="600" height="741" > Виды кабель-каналов Также преимуществами кабель-каналов будет: <ol> <li>Небольшой вес, что облегчает монтаж.</li> <li>ПВХ модели стоят дешевле металлических и деревянных решений.</li> <li>Материал химически нейтрален, неуязвим к влаге и коррозии, со временем в нем не поселятся плесень и насекомые.</li> <li>Для грызунов он тоже интереса не представляет.</li> <li>Ухаживать за коробами из пластика очень просто.</li> <li>Срок службы изделия составляет не менее 25 лет.</li> <li>Материал пожаробезопасен и является дополнительной изоляцией для проводов.</li> </ol> <h2><span id="%D0%9A%D0%B0%D0%BA_%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE_%D0%B2%D1%8B%D0%B1%D1%80%D0%B0%D1%82%D1%8C_%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B9_%D0%BA%D0%BE%D1%80%D0%BE%D0%B1">Как правильно выбрать пластиковый короб</h2> Итак, мы уже поняли, что все короба отличаются друг от друга. Какими принципами нужно руководствоваться, выбирая то или иное решение? Об этом мы поговорим в этой главе <h3>Размеры пластиковых коробов</h3> <img loading="lazy" decoding="async" src="/wp-content/uploads/2023/pictures/korob-dlja-provodov-na-stenu-naznachenie-vidy-2-13.webp" alt="" width="600" height="398" > В таком коробе умещается много проводов Согласно ГОСТ от 2007 года № 61084-1, минимальная длина выпускаемой секции должна составлять 2 м. Производитель обязан указывать в маркировке площадь сечения внутренней части, чтобы потребитель точно знал полезное внутреннее пространство. Ширина короба подбирается в зависимости от количества проводов и их сечения. Типоразмеров кабель-каналов существует множество, вот некоторые из них: <ul> <li>Настенные мини короба выпускаются от 10*10 мм до 80*60 мм. Естественно, самые маленькие рассчитаны на размещение одного или нескольких очень тонких проводов.</li> <li>Напольные короба могут быть 160*65 мм; 50*12 мм; 92*20 мм и 75*17 мм.</li> <li>Пластиковые короба магистрального типа могут быть маленькими 20*10 мм и большими – 100*60 мм, есть и промежуточные значения.</li> </ul> <img loading="lazy" decoding="async" src="/wp-content/uploads/2023/pictures/korob-dlja-provodov-na-stenu-naznachenie-vidy-2-14.webp" alt="" width="600" height="439" > Кабель-канал плинтусный <ul> <li>Плинтусные варианты имеют неправильную форму, так что подобрать внутреннюю площадь тут несколько сложнее. Ориентироваться стоит на ширину крышки и глубину внутреннего паза. Также стоит помнить, что кабеля могут быть пропущены над и под внутренним коробом.</li> <li>Угловые системы треугольного типа имеют намного меньше полезной площади, чем прямоугольные с такими же размерами стенок. Оптимальным вариантом будет 40*40 – тут вполне может уместиться до 3-х проводов</li> </ul> <img loading="lazy" decoding="async" src="/wp-content/uploads/2023/pictures/korob-dlja-provodov-na-stenu-naznachenie-vidy-2-15.webp" alt="" width="600" height="412" > <a href="/provodka-v-gofre-otlichija-vybor-i-primenenie-na">Гофра</a> для прокладки электропроводки <ul> <li>Гибкие гофрированные шланги, которые также относятся к этому классу изделий, бывают следующих диаметров: 50, 25, 20 и 16 мм – учитывается расстояние между внутренними стенками. Самый маленький вариант используется под телефонные кабели, 20 мм идеально подходит для прокладки проводов к электроточкам в помещения, 25 мм используется между электрическими щитками, 50 мм – применяется в промышленной деятельности.</li> </ul> <h3>Цены на гофры для электро-кабелей</h3> Гофра для электро-проводки <h3>Видео – Крепление коробов</h3> <iframe title=">

Очень важной характеристикой пластикового короба является толщина его стенок. От этого зависит не только прочность, но и гибкость изделия. Варианты по ТУ – от 0,7 мм до 2,4 мм. Если выбираете кабель-канал на стену, то можно купить модель подешевле, но вот для того же плинтуса и напольного короба нужно что-то попрочнее, так как возможны повреждения.

Как рассчитать размер пластикового короба

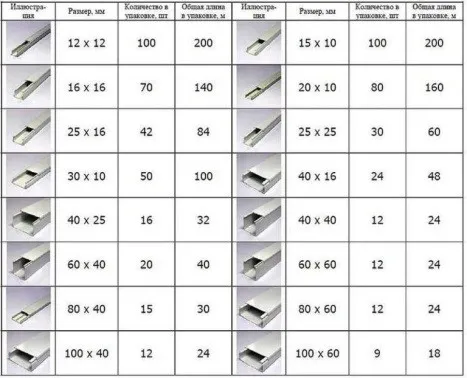

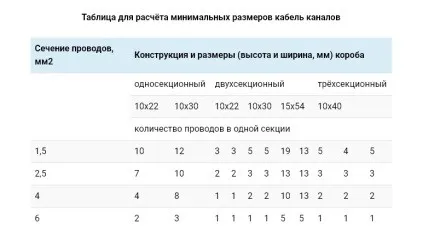

Типоразмеры пластиковых коробов

Пошаговая инструкция по установке короба

Если хотите, чтобы все провода точно легли в короба, нужно грамотно подойти к расчету их размера. Вот какие этапы при этом стоит пройти:

Шаги, фото:	Описание:

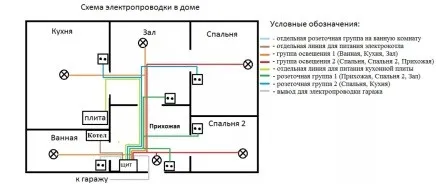

Шаг 1. Рисуем схему проводки	Начинаем с наброска схемы проводки по дому. Можно изобразить весь дом, либо же только отдельные участки. Но в любом случае нужно точно замерить протяженность каждой части трассы. Укажите размер каждого типа лотка, предварительно продумав разводку в комнате по проводам, чтобы точно представлять себе самые сгруппированные участки.
Шаг 2. Расчет длины всей трассы	Далее суммируем все полученные величины, и прибавляем к результату около 10% запаса. Нужен он на случай неточной подрезки, вычета отходов — да и в расчетах всегда есть шанс ошибиться, и в итоге вам потребуется удлинить какой-то участок.
Шаг 3. Размер короба	Вы уже знаете, сколько кабелей вам потребуется спрятать в данный момент, однако всегда есть вероятность, что их количество может вырасти. Поэтому, соотнеся сечения проводов с внутренней площадью короба, сделайте запас и тут. Однако сильно крупный кабель-канал брать не стоит, так как не факт, что он заполнится, а цена на изделие может вырасти в несколько раз. Обычно мастера считают, что добавится не более 3 проводов – этого вполне достаточно.
Шаг 4. Соотношение площадей	Что гласит ГОСТ по соотношению площади короба и общего сечения всех проводов? Провода не должны занимать более 40% внутреннего пространства, если у изделия есть крышка, и более 30%, если оно глухого типа.Если рассчитать вам сложно, то можете отыскать онлайн калькулятор нужного типа или воспользоваться вот такими сводными таблицами, как в колонке слева.

Монтаж пластикового короба

Итак, у нас с вами все подсчитано, и короб нужного размера мы купили. Как его теперь установить? Давайте обо всем по порядку.

Для работы нам потребуется следующий набор инструментов:

Инструменты для резки – сюда можно отнести: любую ножовку с мелким зубом, чтобы сильно не «лопушить» срезанные края; острый канцелярский нож (берется вариант только с прочным качественным лезвием, чтобы в процессе полотно не лопнуло, и мастер не поранился); ножницы по металлу – прекрасное решение для быстрой и качественной работы.

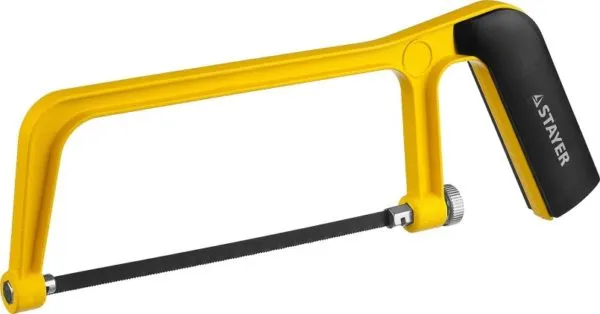

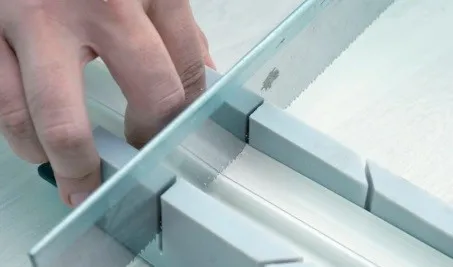

Ножовка по металлу легко справляется и с пластиком

Инструмент для крепления. Вот тут нам могут понадобиться разные варианты, в зависимости от типа стены, к которой мы будем присоединять короб. Если перед вами бетон и кирпич, то не обойтись без перфоратора, к которому нужно будет докупить бур на 6 мм. Если стена из гипсокартона, вагонки или просто деревянная, то использовать нужно шуруповерт или крестовую отвертку.

Перфоратор

Цены на популярные модели перфораторов

Перфораторы

Если в качестве крепежа используются дюбель-шурупы, для их забивания в отверстия в стене понадобится молоток.

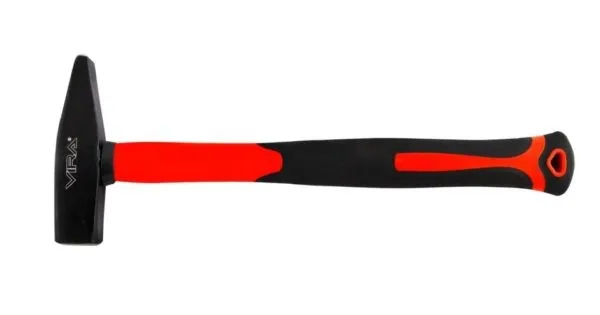

Молоток

Чтобы все стояло ровно и красиво, припасите и строительный уровень. Для разметки также понадобятся рулетка, карандаш и столярный угольник.

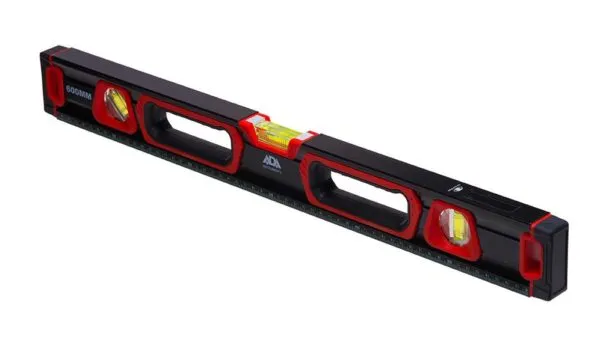

Пузырьковый уровень

Также приготовьте электротехнический инструмент, который вам понадобится для прокладки проводов – изолента, клеммы, отвертка-индикатор и прочее.
Ну и сам крепеж – дюбель-шурупы, саморезы. А в некоторых ситуациях хватит и клея жидкие гвозди.

Переходим к монтажу:

Шаги, фото:	Описание этапа:

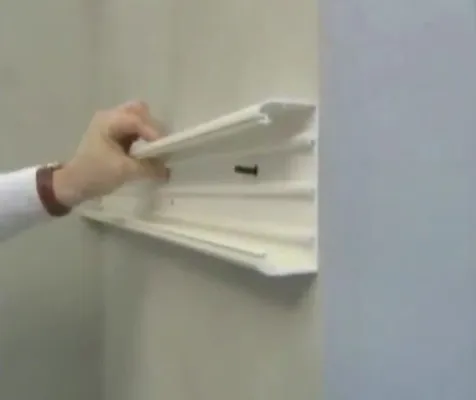

Шаг 1. Крепление кабель-канала	В первую очередь нам нужно промерить все участки трасс еще раз, чтобы не допустить неточностей. Затем короб режется на куски нужного размера вместе с крышкой. · На стенах делается разметка при помощи уровня (достаточно нескольких меток), чтобы было проще крепить элемент. · В рассматриваемой нами системе в основании уже имеются отверстия. Это позволит приложить изделие к стене и точно наметить точки сверления. · Убираем короб и перфоратором делаем отверстия в стене нужной глубины. Если короб дырочек не имеет, сверлить придется стену одновременно с ним. Совет: Будьте при этом осторожны, так как деталь очень легко сместить от отмеченного уровня.

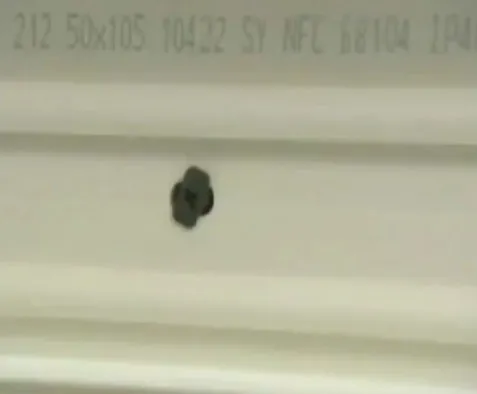

Шаг 2. Забивание дюбелей	К таким коробам поставляются специальные пластиковые дюбеля, забиваемые в отверстия молотком. Профессионалы могут использовать специальные дюбели, вгоняемые в стены пневматическим пистолетом.

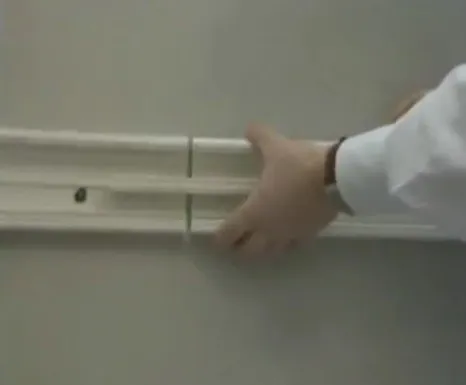

Шаг 3. Прокладка трассы	Трасса крепится по всей ее протяженности, фурнитура пока не монтируется. · На стыке деталей устанавливается разделительная перегородка. Она помогает четко выровнять детали относительно друг друга, и не допускает перепадов. · Защелкивается она на внутреннем гребне, проходящем через все основание. · Также ставим несущие перегородки, которые позволяют монтировать крышки на мультисекционные кабель каналы.

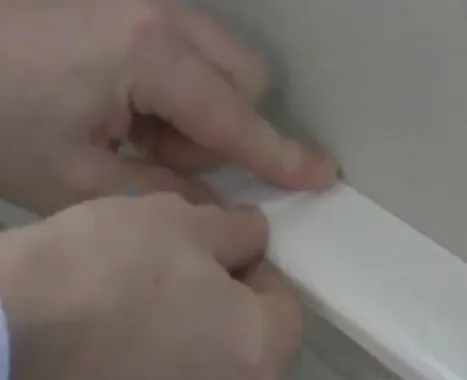

Шаг 4. Маскировка стыков	В комплекте с коробом идут самоклеящиеся накладки на стык. От нас требуется подогнать их длину, после чего снять защитный слой бумаги и приклеить на поверхность, которую желательно обезжирить.

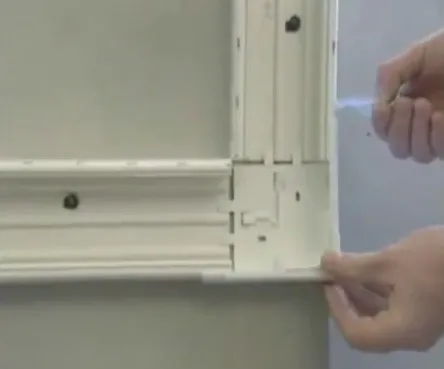

Шаг 5. Монтаж аксессуаров и углов	Переходим к установке соединительных деталей по углам и поворотам конструкции. Разберем крепление на примере уголка, как на фото. · Он прикладывается к коробу так, чтобы монтажные язычки встали в пазу. Обратите внимание, что в детали имеются отверстия – размечаем по ним стену и действуем также, как при монтаже основания кабель-канала. · После установки детали также монтируем несущий профиль. Для полной сборки уголка понадобится установить общие лицевые панели после разведения кабеля и декоративную накладку. · Внутренние уголки варьируемые, состоящие из двух частей. Это сделано на случай, если углы в помещении не соответствуют 90 градусам. Сажаются они также на клейкое основание.

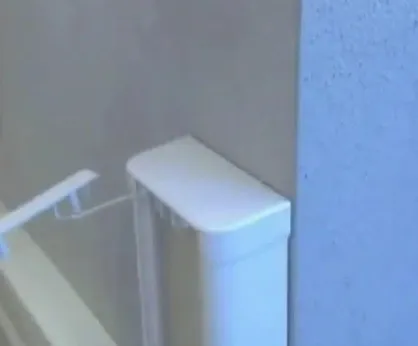

Шаг 6. Сборка и установка внешнего угла	Внешние углы также варьируемы и собираются из двух частей. Их нужно защелкнуть на профиле. В таких системах внутри коробов дополнительно устанавливаются угловые сепараторы, которые обеспечивают разделение сильных и слабых токов на кабелях в углах. Значение поворота внешнего угла можно задать в диапазоне от 60 до 120 градусов.

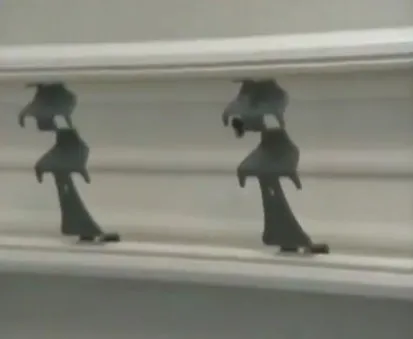

Шаг 7. Установка держателей кабеля	По периметру трассы внутри расставляются держатели кабеля, которые впоследствии обеспечат удобный монтаж проводки и ее надежную фиксацию.

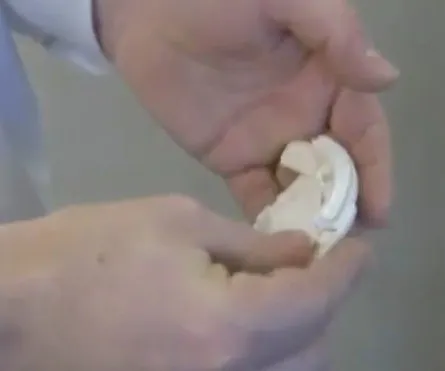

Шаг 8. Установка заглушки	Заглушки, так же как и стыковочные накладки, подрезаются по толщине короба, за счет отсекаемых секций. Деталь имеет привязанную лицевую панель, которая будет защелкнута после полной сборки кабель-канала. Чтобы она держалась надежно, изнутри выполняется фиксация на саморезы.
Шаг 9. Установка гибкой крышки	Подобные системы оснащены гибкой крышкой. Это позволяет сделать повороты в углах красивее. Деталь нужно защелкнуть в пазы на основании, и отрезать по месту по фактическим размерам. Перед стыковкой двух крышек устанавливается накладка со съемной лицевой частью. Она позволяет выполнить работу быстро, легко и очень аккуратно.

Мультисекционные короба примечательны тем, что вы сами можете определять их вид и устанавливать нужное количество секций внутри. Закрывать короб можно сплошной крышкой, либо несколькими полосками, чтобы иметь возможность частичного демонтажа при необходимости. Ширина таких крышек может быть 40, 65, 85, 130 и 180 мм.

Суппорт для установки розетки

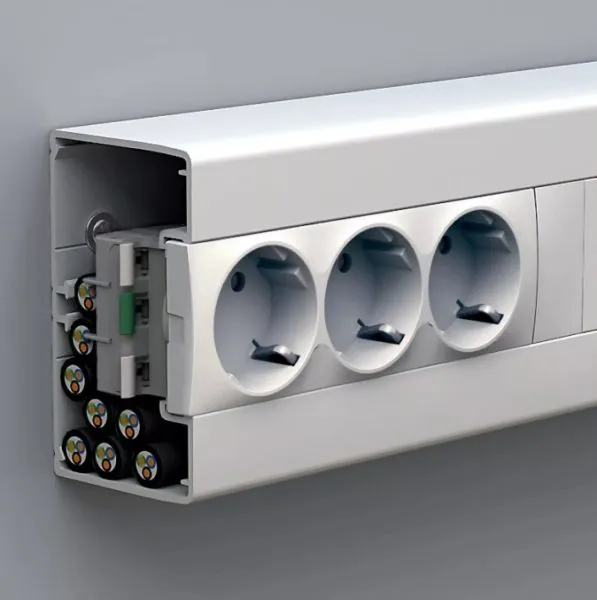

Кабель-канал укомплектовывается специальными суппортами, которые помогают в кратчайшие сроки устанавливать розетки и выключатели. Они также как и крышки защелкиваются в основание, после чего ставятся лицевые панели. Внешний вид такого решения будет безупречным. Суппорты могут ставиться как до подключения проводов, так и после этого. Схожим образом крепится и монтажная распределительная коробка и автоматы выключатели.

На этом закончим наш обзор. Как видите, современные кабель-каналы могут быть полноценными сложными системами, которые не только защитят провода, но и украсят ваш дом.
