Автоматический выключатель ИЭК. Тепловой ток – 32 А

Автоматический выключатель имеет в народе ещё несколько названий – защитный автомат, пробка, пакетник, или просто автомат.

О чем идёт речь – на картинке слева. Это самая бюджетная модель.

В данной статье пойдет речь о технических характеристиках защитных автоматов, какие они бывают, и как их выбрать в различных случаях.

Некоторые, более глубинные параметры не рассмотрены – например, время-токовая характеристика, максимальная отключающая способность, и др.

В первом приближении, достаточном для практической работы и понимания процессов, статья дает понимание работы защитного автомата. Более подробная статья с некоторым повторениями – Обзор характеристик защитных автоматических выключателей.

На эту тему я уже написал на блоге несколько статей, по ходу буду отсылать по ссылкам.

Внимание! Если вы не хотите тратить время и силы на изучение тонкостей выбора автоматических выключателей, лучше довериться профессионалам. Специалисты-проектировщики из Smart Electro разработают проект внутреннего электроснабжения, а профессиональные монтажники идеально воплотят его в жизнь!

• Функции автоматического выключателя
• Количество полюсов
• Ток автоматического выключателя
• Время-токовые характеристики
• Выбор автоматического выключателя. Основное правило
• Таблица выбора защитного автомата по сечению кабеля
• Таблица выбора защитного автомата по мощности нагрузки
• Таблица зависимости тока защитного автомата (предохранителя) от сечения
• Как устроен защитный автомат
• Скачать

Функции автоматического выключателя

Из названия видно, что это выключатель, который выключает автоматически. То есть, сам, в определенных случаях. Из второго названия – защитный автомат – интуитивно понятно, что это некое автоматическое устройство, которое что-то защищает.

Вот примеры установки и применения таких автоматов – при установке квартирного счетчика и при замене электропроводки в квартире.

Теперь подробнее. Автоматический выключатель срабатывает и выключается в двух случаях – в случае перегрузки по току, и в случае короткого замыкания (КЗ).

Перегрузка по току возникает из-за неисправность потребителей, либо когда потребителей становится слишком много. КЗ – это такой режим, когда вся мощность электрической цепи тратится на нагрев проводов, при этом ток в данной цепи является максимально возможным. Далее будет подробнее.

Кроме защиты (автоматического выключения), автоматы могут использоваться для ручного выключения нагрузки. То есть, как рубильник или обычный “продвинутый” выключатель с дополнительными опциями.

Ещё важная функция (это само собой) – клеммы для подключения. Иногда, даже если функция защиты особо не нужна (а она никогда не помешает), клеммы автомата могут очень пригодиться. Например, как показано в статье Прокладка вводного кабеля от гусака до счетчика.

Количество полюсов

По количеству полюсов автоматы бывают:

1. Однополюсные (1п, 1p). Это самой распространенный тип. Он стоит в цепи и защищает один провод, одну фазу. Такой изображен в начале статьи.
2. Двухполюсные (2п, 2p). В данном случае – это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.
3. Трехполюсные (3п, 3p). Применяются для разрыва и защиты трехфазных цепей. Так же, как и в случае с двухполюсными, фактически это три однополюсных автомата, с общей ручкой включения/выключения.
4. Четырехполюсные (4п, 4p). Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N). Внимание! Провод защитного заземления (РЕ) ни к коем случае разрывать нельзя!

Ток автоматического выключателя

Токи автоматов бывают из следующего ряда:

0,5, 1, 1,6, 2, 3,15, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63.

Жирным выделены номиналы, наиболее часто применяющиеся в быту. Есть и другие номиналы, но о них сейчас не будем.

Данный ток для автоматического выключателя является номинальным. При его превышении выключатель выключится. Правда, не сразу, о чем сказано ниже:

Время-токовые характеристики

Очевидно, что автомат не всегда отключается мгновенно, и иногда ему надо “подумать и принять решение”, или дать шанс нагрузке войти в норму.

Время-токовая характеристика показывает, через какое время и при каком токе отключится автомат. Эти характеристиками также называют кривыми отключения или токо-временными характеристиками. Что точнее, поскольку именно от тока зависит, через какое время отключится автомат.

Кривые отключения или токо-временные характеристики

Поясню эти графики. Как я уже говорил выше, у защитного автомата есть два вида защиты – тепловая (от перегрузки по току) и электромагнитная (от КЗ). На графике работа тепловой защиты – это участок, который плавно спускается. Электромагнитная – кривая резко обрывается вниз.

Тепловая работает медленно (например, если ток превышает номинал в два раза  автомат выбьет примерно через минуту), а электромагнитная – мгновенно. Для графика В это мгновение “начинается”, когда ток превышает номинал в 3-5 раз, для категории С – в 6-10 раз, для D (не показан, поскольку в быту не применяется) – в 10-20 раз.

Как это работает – можно пофантазировать, что будет, если ток будет превышать номинал в 5 раз, а защита стоит с характеристикой “С”, как во всех домах. Автомат выбьет только через 1,5-9 секунд, как повезёт. За 9 секунд поплавится изоляция, и проводку надо будет менять. В данном случае поэтому КЗ лучше, чем перегруз.

Выбор автоматического выключателя. Основное правило

Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.

Алгоритм выбора автоматического выключателя таков:

1. Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А.
2. Выбираем провод по таблице выбора сечения в зависимости от тока. Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
3. Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.

Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.

Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.

При этом главное правило будет таким:

Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки

Iнагр < Iавт < Iпров

Имеются ввиду максимальные токи.

И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.

Привожу таблицу выбора автомата:

Таблица выбора защитного автомата по сечению кабеля

Выбор защитного автомата однозначно зависит от сечения кабеля. Если ток автомата выбран больше, чем надо, то возможен перегрев кабеля из-за протекания большого тока. Если же автомат выбран правильно, то при превышении тока он выключится, и кабель не повредится.

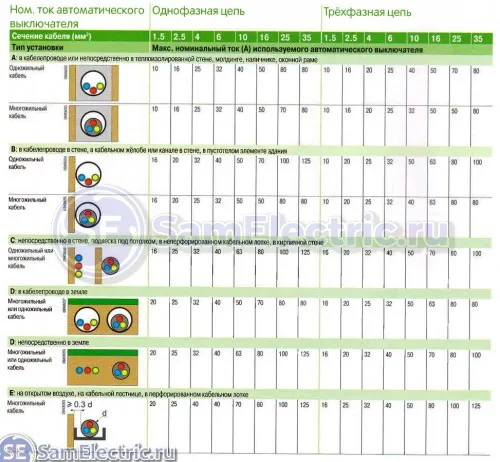

Таблица выбора автомата по сечению кабеля

Обратите внимание на способы прокладки кабеля (тип установки). От того, где проложен кабель, ток выбранного защитного автомата может отличаться в 2 раза!

По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат. Для нас, как для электриков, наиболее важны первые три столбца таблицы.

Теперь – как выбрать защитный автомат, если известна мощность приборов?

Таблица выбора защитного автомата по мощности нагрузки

Таблица потребления и ток защитного автомата по мощности приборов

Видно, что производитель рекомендует разные время-токовые характеристики для разных электроприборов. Там, где нагрузка чисто активная (разные типы нагревателей), рекомендована характеристика автомата “B”. Там, где есть электродвигатели  – “С”. Ну а там, где используются мощные двигатели с тяжелым запуском – “D”.

Время-токовая характеристика D в эту таблицу не вошла, потому что она не для бытового применения. Подробнее о запуске двигателей рассказано в статье про подключение электродвигателя через магнитный пускатель. А также – про включение твердотельного реле.

Таблица зависимости тока защитного автомата (предохранителя) от сечения

А вот как к току автоматического выключателя в зависимости от площади сечения провода относятся немцы:

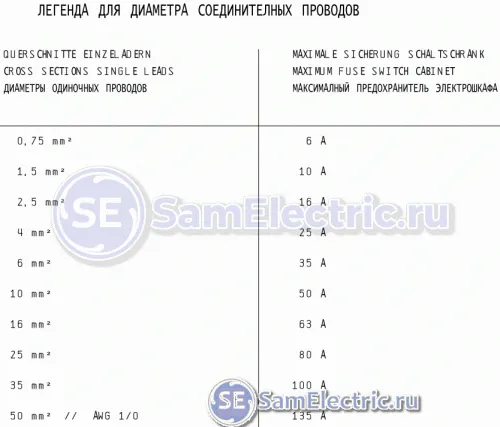

Таблица выбора защитного автомата для разного сечения проводов

Как видно, немцы перестраховываются, и предусматривают бОльший запас по сравнению с нами.

Хотя, возможно, это от того, что таблица взята из инструкции из “стратегического” промышленного оборудования.

Как устроен защитный автомат

Бонусом – устройство защитного автомата, несколько фото автомата, который приведён в начале статьи.

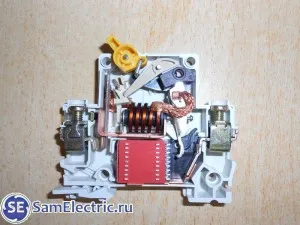

Устройство автоматического выключателя. Как видно, устройство непростое. Верхний (неподвижный) контакт – справа

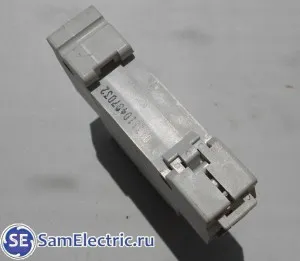

Автоматический выключатель. За секунду до мусорки)

Скачать

Для тех, кто интересуется темой глубже и основательней, выкладываю ГОСТ, в котором подробно расписаны все характеристики и терминология автоматических выключателей.

• ГОСТ Р 50345-2010 / ГОСТ Р 50345-2010 (МЭК 60898-1:2003) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока. Настоящий стандарт распространяется на воздушные автоматические выключатели (далее — выключатели) для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25000 А., pdf, 1.89 MB, скачан: 1468 раз./

• Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения / Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения: Справочное пособие. В справочном пособии изложены требования ГОСТ Р 50345-99 (МЭК 60898-95) к автоматическим выключателям бытового назначения, предназначенным для защиты от сверхтока, рассмотрена конструкция автоматических выключателей, даны характеристики и приведена их классификация. Разбираются ошибки, которые частично исправлены в новой версии ГОСТ Р 50345-2010, pdf, 7.17 MB, скачан: 1637 раз./

Как всегда, буду рад вопросам и замечаниям по статье в комментариях!
