Узнайте об автоматах защиты сети и их принципе работы. В нашей статье рассматриваются различные виды автоматов защиты, их особенности и роль в обеспечении безопасности электроустановок. Познакомьтесь с этим важным элементом и защитите свою сеть от перегрузок и коротких замыканий!

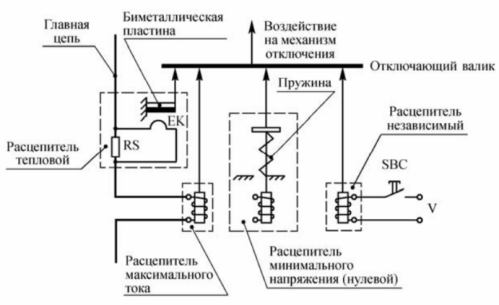

Автомат защиты – это автоматический выключатель, обеспечивающий защиту человека от поражения электрическим током. В обычных условиях электрический ток проходит через автомат защиты к потребителю. При нарушении нормального режима (включении большого количества бытовых электроприборов или неисправности некоторых из них) срабатывают расцепители автоматического выключателя, обесточивая цепь питания. Чрезмерный электрический ток может привести к выходу из строя всех бытовых электроприборов, к перегреву электропроводки, возгоранию и пожару. Поэтому основная задача – разорвать цепь до того, как чрезмерный ток сможет нанести какие-либо повреждения, и тем самым защитить электропроводку и приборы от электрических ударов.
- Устройства защитного отключения (УЗО)
- Дифференциальный автомат
Основное отличие УЗО от дифференциального автомата заключается в том, что в УЗО отсутствует защита от короткого замыкания. Как правило, для нормальной и безопасной работы УЗО требуется защитить его от сверхтока, подключив автомат защиты перед самим устройством.
|
Устройство защитного отключения отключает цепь при появлении тока утечки, вызванного, например, прикосновением человека к токоведущему проводу или повреждением изоляции. Ток утечки, при котором срабатывают УЗО, определяется конструкцией и для современных приборов составляет 10 мА, 30 мА и 300 мА. В жилых и общественных помещениях, как правило, применяются УЗО с током отсечки 30 мА. Основная задача УЗО – защита человека от поражения электрическим током 10 мА, 30 мА и от возникновения пожара 10 мА, 30 мА, 300 мА. |
|
Дифференциальный автомат – это устройство, которое объединяет функции УЗО и автоматического выключателя. Его работа основана на высоком быстродействии. Дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае прикосновения к токоведущим частям или деталям, оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. Дифференциальный автомат срабатывает в обоих случаях – и при утечке тока на землю, и при коротких замыканиях в момент перегрузки сети. Дифференциальные автоматы имеют те же токи отсечки, что и УЗО, и те же номиналы, что и автоматы. Но их стоимость, как правило, выше, чем суммарная стоимость автомата и УЗО.  |
|
Обычно используют однофазные (однополюсные) автоматы для размыкания фазного проводника. Реже применяют двухфазные, или двухполюсные, автоматы и автоматы типа «фаза + нейтраль», одновременно размыкающие фазный (L) и нулевой (N) провода. |

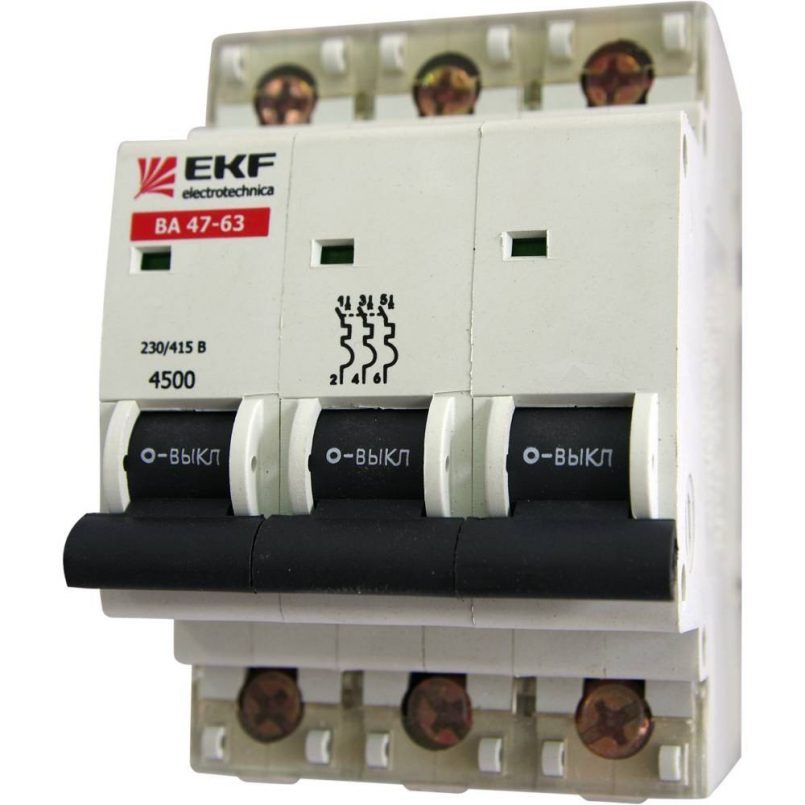

Трехфазные (трехполюсные) и четырехфазные (четырехполюсные) автоматы используются в сетях с напряжением 380 вольт.
Номинальный ток характеризует значение рабочей силы тока (измеряется в амперах). При превышении этой величины автомат срабатывает и размыкает цепь. Автоматы выпускаются со стандартными значениями номинального тока: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100 А.
Класс срабатывания характеризует кратковременное допустимое значение тока, при котором автомат НЕ сработает.
- Класс «B» применяется для сетей без больших скачков напряжения, в диапазоне от 3 до 5 значений номинального тока.
- Класс «C» применяется в квартирах, офисах и коттеджах, где допустимы токи, превышающие значение номинального в 5–10 раз.
- Класс «D» используют в сетях, где возможны токи, в 10–50 раз превышающие значение номинального.
Отключающая способность (кА) – это максимальный ток, который способен пропустить автомат при коротком замыкании в линии, сохранив дальнейшую работоспособность.
Ток отсечки для УЗО и АД. Эти характеристики всегда указываются на корпусе прибора, стоимость которого возрастает с ростом параметров. При построении домашней сети рекомендуется ставить общий входной автомат (УЗО, АД) и отдельный автомат (класс С) на каждую линию потребителей.
При выборе номинального тока линейного автомата следует учитывать:
- качество проводки – определяется диаметром и материалом используемого кабеля:
- суммарную мощность подключаемых электроприборов.
|
Важно! Для медного провода диаметром 2,5 мм допустим ток менее 25 А, а если мощность подключаемых приборов при напряжении 220 вольт составляет менее 5,5 кВт, необходим автомат С25. |
В качестве входного автомата необходимо использовать УЗО (АД) с током отсечки:
- 30 мА – для сухих помещений;
- 10 мА – для влажных помещений.
Номинальный ток такого прибора должен быть на ступень выше линейного (принцип ступенчатой защиты сети).

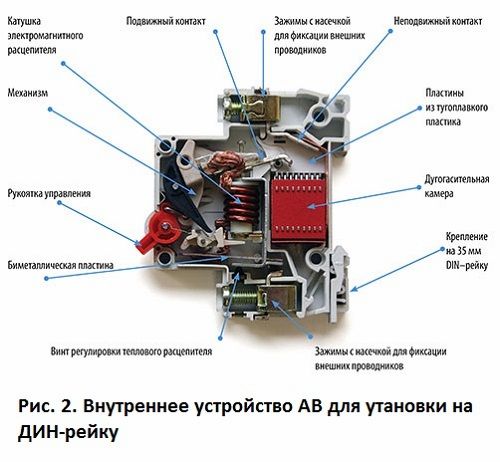

Автоматы рассчитаны на определенное количество срабатываний. В связи с этим не рекомендуется использовать их для включения-отключения нагрузки: во-первых, изнашивается механизм, а во-вторых, подгорают контакты, что ведет к выходу из строя контактной группы. Корпуса автоматических выключателей различных производителей часто отличаются друг от друга по посадочному месту на DIN-рейку, по месту крепления проводов. Поэтому при замене вышедшего из строя автомата следует обратить внимание на его конструктивные особенности.
Как выбрать номинал автомата по сечению кабеля?
Выбор номинала автомата должен основываться на сечении кабеля, который будет подключен к автомату. Для этого необходимо учитывать требования к проводнику, в том числе максимальный ток и номинальное напряжение. Номинал автомата должен быть не менее сечения проводника, который будет подключен к нему.
К примеру, если сечение кабеля 2.5 мм², то номинал автомата должен быть не менее 10 А. Если сечение кабеля 4 мм², то номинал автомата должен быть не менее 16 А.
Необходимо также учитывать дополнительные требования, такие как защита от короткого замыкания, защита от перенапряжения и другие. Лучше всего обратиться к квалифицированному электрику для получения точных рекомендаций.
