Схема подключения автоматов в щитке своими руками с подробным описанием

Узнайте, как самостоятельно подключить автоматические выключатели в электрическом щитке с подробной схемой. В нашем руководстве вы найдете пошаговую инструкцию и схему подключения автоматов, которая поможет сделать эту задачу простой и безопасной. Получите все необходимые знания, чтобы успешно осуществить подключение автоматов в щитке своими руками.

Автоматические выключатели или пакетники, пришедшие на смену плавких предохранителей, призваны защитить цепь от перегруза, бытовые приборы от выхода из строя, а человека от удара электрическим током. В отличие от своих предшественников автоматы более точны в своей работе и могут использоваться неоднократно.

Как самостоятельно подключить автомат

Принято считать, что подключением автоматов в щитке должны заниматься профессиональные электрики, ведь у них есть определенные знания и навыки. Это не совсем верно. В большинстве случаев с подключением автомата в щитке можно справиться и своими руками.

Схема подключения автоматов в электрощите

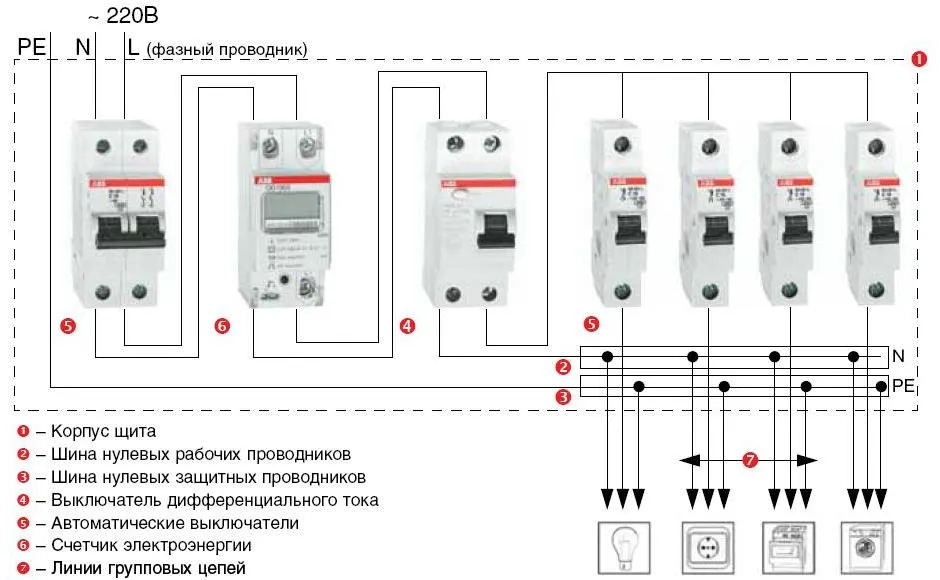

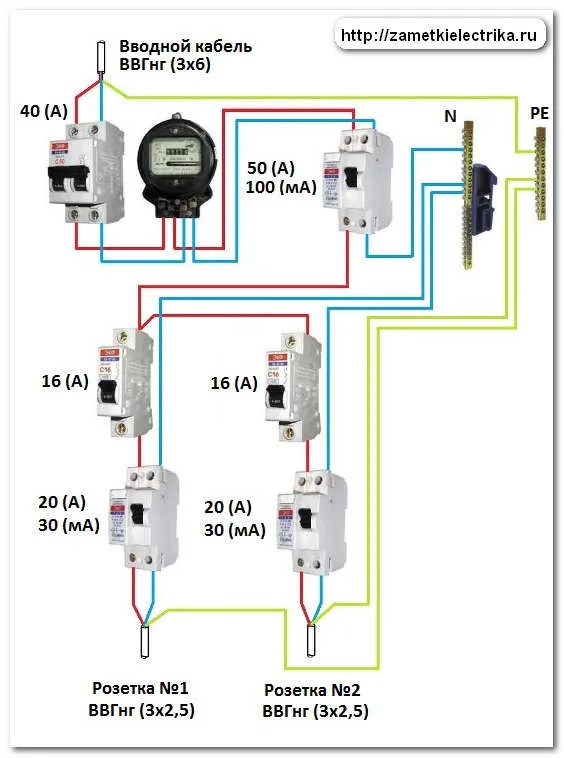

Если вы решили самостоятельно собрать весь электрощит, то предварительно необходимо начертить схему подключения автоматов в щитке.

Сейчас все чаще для создания схемы подключения автоматов в щитке используют специальные компьютерные программы, которые способны в считанные минуты спроектировать модель щитка по заданным параметрам.

Не важно, будете вы чертить схему собственноручно или воспользуетесь графическим редактором, необходимо понимать, какие именно элементы входят в состав электрического щитка.

• Вводной автомат призван защитить проводку по всему контуру. Именно к вводному автомату присоединяется основной кабель. Часто вводной автомат оборудуют рубильником, с помощью которого можно полностью обесточить помещение в случае необходимости.
• После вводного автомата обычно устанавливают счетчик электроэнергии. Иногда электросчетчик монтируют отдельно.
• Устройств защитного отключения может быть несколько. В большой квартире их ставят на отдельные линии для предотвращения пожара и удара током.
• Линейные автоматы разрывают электрическую цепь в случае ее перегруза. Их устанавливают на линии, питающие мощные электроприборы, такие как стиральная машина.
• Иногда вместо линейных автоматов и УЗО устанавливают диффавтомат.
• Соединительные и распределительные шины. Первые расключают электрощит и соединяют рабочие нули с проводами заземления. Вторые соединяют между собой все модули щитка.
• Для крепежа модулей используют DIN-рейку.

Когда схема подключения автоматов в щитке готова, можно приступать к сборке.

Из чего состоит автоматический выключатель

Для того, чтобы грамотно произвести подключение автоматов в щитке, следует понять, как именно устроен прибор:

• Пластиковый корпус.
• Рычаг управления, с помощью которого можно обесточить цепь.
• Контакты и клеммы, которые соединяют и разрывают цепь и служат для ее подключения к электросети.
• Расцепитель — биметаллическая пластина, которая при нагревании разрывает цепь.
• Дугогасительная камера.

Подобное строение имеют как однофазные, так и трехфазные автоматы.

Приступаем к подключению

Основной вопрос, который волнует тех, кто решил выполнить подключение автомата в щитке своими руками, это сверху или снизу крепить контакт.

Дело в том, что у прибора есть два контакта: сверху и снизу, подвижный и неподвижный. Согласно пункту 3.1.6. Правил устройства электроустановок для подключения автоматов в щитке нужно использовать неподвижный контакт.

Неподвижный контакт располагается сверху автомата, соответственно и подключать устройство нужно сверху.

Последовательность действий

Перед началом подключения автомата в щитке своими руками убедитесь, что все необходимые инструменты у вас в наличии.

Вам потребуются отвертки (крестовая, плоская, индикаторная), специальный нож и шуруповерт.

Итак, начнем:

• Первым делом монтируем в щиток DIN-рейку.
• Устанавливаем на нее автомат и фиксируем его при помощи специальной защелки.
• Подключаем неподвижную верхнюю клемму автомата к сети, предварительно сняв изоляцию и опрессовав его.

Даже если вы уверены в собственных силах, перед началом работ обязательно проконсультируйтесь со специалистом.

Чем соединять автоматы в щитке?

Для соединения автоматов в электрическом щитке используются специальные провода, называемые шинами. Шины обеспечивают электрическое соединение между автоматами, предохранителями, трансформаторами и другими электрооборудованиями в щитке.

Существует несколько типов шин, в зависимости от того, какие типы автоматов и оборудования нужно подключить. Наиболее распространенные типы шин:

1. Медные шины. Они состоят из толстых медных проводников, обычно с покрытием из эпоксидной смолы. Медные шины используются для подключения автоматов и других электрооборудований в больших щитках, где требуется высокая мощность.

2. Алюминиевые шины. Они используются для подключения автоматов и других электрооборудований в малых и средних щитках. Алюминиевые шины легче и дешевле, чем медные, но могут иметь более высокое сопротивление и меньшую надежность.

3. Шины из латуни. Они используются для соединения автоматов в малых щитках и в домашних электрических системах. Латунные шины обеспечивают надежное электрическое соединение и имеют высокую стойкость к коррозии.

В любом случае, соединение автоматов в щитке должно выполняться в соответствии с требованиями электрической безопасности. Для этого необходимо использовать соответствующие инструменты и оборудование, а также следить за правильностью монтажа и качеством соединений. Если у вас нет опыта работы с электрическим оборудованием, лучше обратиться к профессионалам.
