Разводка электрики в квартире по потолку — скрытая и открытая, с использованием гофры и без нее

https://toolstyle.ru

Изучайте различные варианты разводки электрики в квартире по потолку: скрытую и открытую, с использованием гофры и без. В нашей статье представлены полезные советы и сравнение различных методов, которые помогут вам выбрать наиболее подходящий способ разводки электрической проводки для вашего интерьера. Создайте безопасную и функциональную разводку электрики, которая будет соответствовать вашим потребностям и дизайну помещения.

Основные требования при организации проводки в межпотолочном пространстве

  1. Прокладка любого кабеля за подвесным потолком организуется с помощью фиксирующих приспособлений.

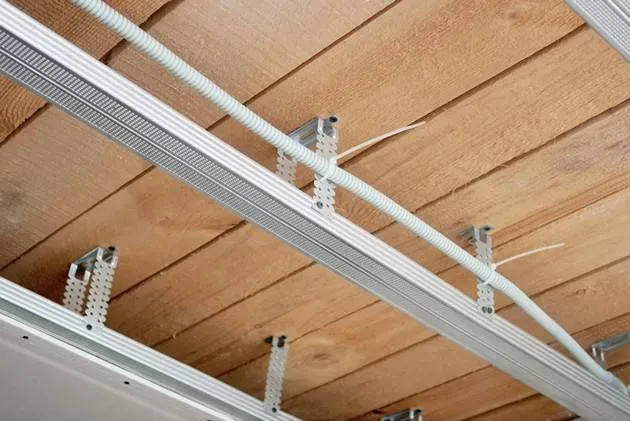

В деревянных конструкциях, прокладка проводки организуется на подвесах, без касания поверхности.

Правила устройства электроустановок вообще предписывают укладку кабеля в деревянных домах с использованием стальных труб.

Однако на практике, обычно используется гофр из материала, не поддерживающего горение.

  1. Провод желательно укладывать в гофр. Но если вы применяете качественные кабели с двойной изоляцией (каждый проводник с покрытием + внешняя оболочка), монтаж электропроводки по потолку можно организовать без дополнительных «шлангов». Опять же, он должен быть закреплен, а не просто лежать на гипсокартоне.

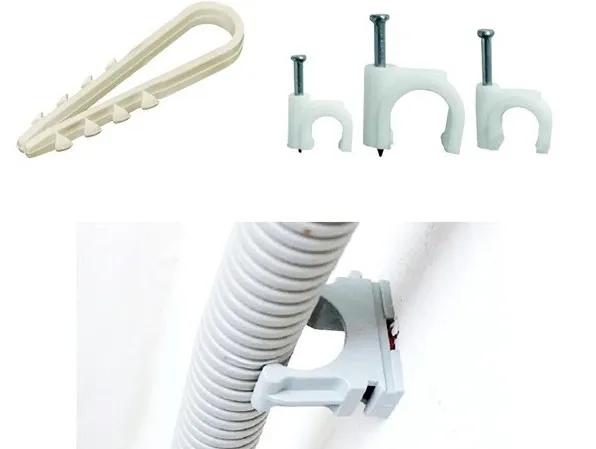

Для фиксации применяются монтажные клипсы и хомуты. В продаже имеется большой выбор подобных приспособлений, изготавливать крепежные элементы своими руками не имеет смысла.

  1. Геометрия укладки не имеет значения, проводка под натяжным потолком может быть разведена хоть по диагонали.

Следует учитывать точки подвеса потолка: для этого, перед укладкой кабеля необходимо разметить места установки подвесных конструкций. Кабель прокладывается на расстоянии не ближе 10 см от крепежа.

  1. Еще один момент, который не обязателен с точки зрения Правил устройства электроустановок, но поможет предотвратить образование различных наводок в сигнальных проводах (телевизионных, интернет, телефонных). Все пересечения кабеля производятся под прямым углом. По возможности надо организовывать слабину в местах пересечения, чтобы не было непосредственного касания кабелей.

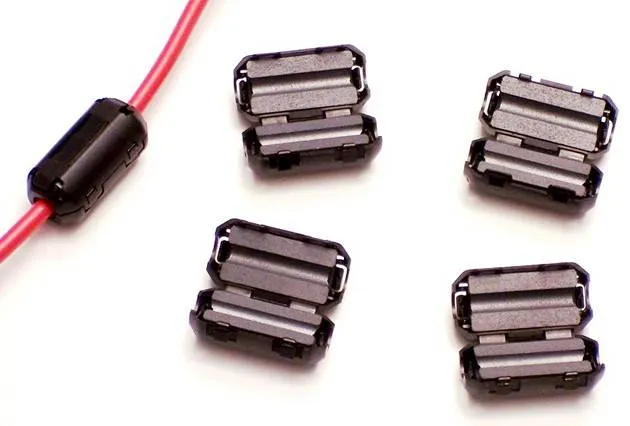

Если силовой и сигнальный кабели прокладываются параллельно, расстояние между ними должно быть не менее 30–40 см. В таком случае на концы сигнального кабеля устанавливаются ферритовые хомуты — гасители помех.

Особое внимание надо уделять распаячным коробкам. Проводка на потолке (включая коробки) будет недоступной для обслуживания

Если соединения кабеля выполнены непрочно, вы получаете потенциальный очаг нагрева и отгорания контактов. Для восстановления работоспособности, придется демонтировать потолок.

Далее рассмотрим несколько типовых схем потолочной разводки электрокабеля.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

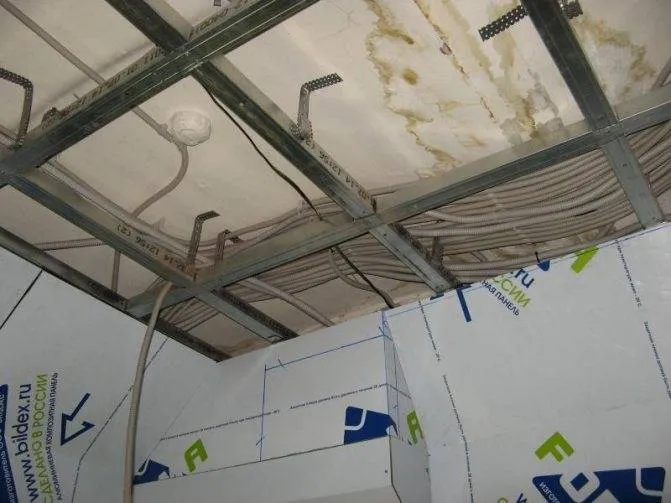

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

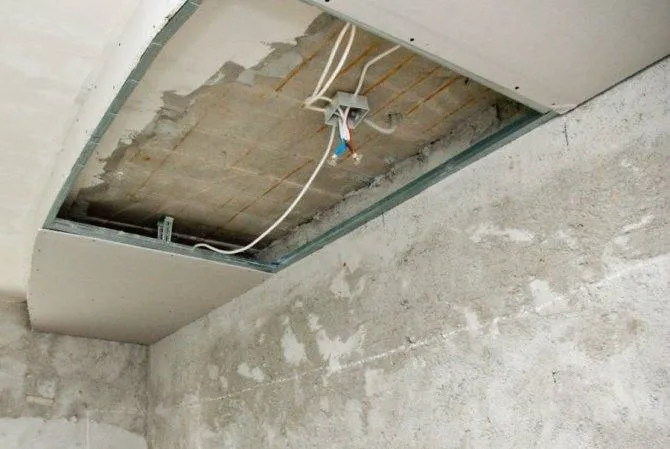

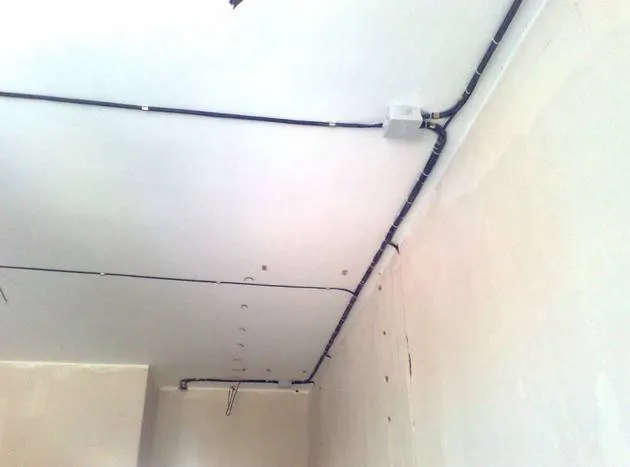

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

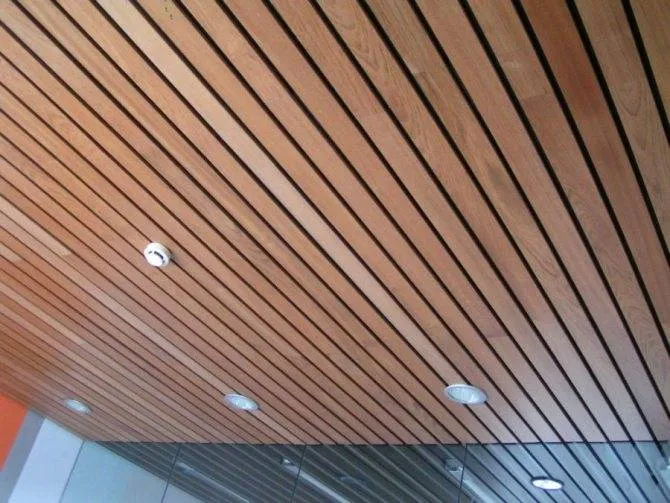

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

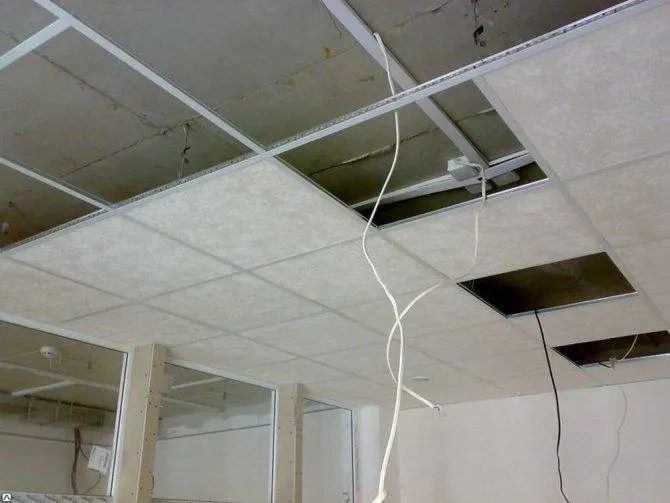

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.


Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.


Светодиодное освещение с помощью токопроводящих панелей

Плюсы и минусы

Главным достоинством размещения электропроводки за натяжным потолком является ее незаметность. Не нужно штробить плиты, либо придумывать другие способы скрыть ненавистные провода, ведь полотно надежно спрячет все огрехи отделки.

При этом на прокладку кабеля без штробления придется потратить гораздо меньше сил, времени, и материалов.

Правда, верным решением будет провести свет по всем правилам, соединяя провода под прямым углом. Такое расположение кабелей делается для того, чтобы при ремонте можно было легко определить их местонахождение, во избежание случайного повреждения.

Испортить проводку, не повредив при этом натяжное полотно — невозможно. Если же потребуется ремонт, то ПВХ-пленку придется снимать, и провода окажутся на виду. Поэтому не имеет большого значения, как будет сделана разводка кабелей.

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

  1. Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
  2. На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
  3. Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
  4. При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
  5. Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

  1. Используется кабель низкого качества или несоответствующего сечения.
  2. Не продумываются моменты по дальнейшему получению доступа к электропроводке.
  3. Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
  4. Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
  5. Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

Выключатель должен ставиться в разрыв фазового проводаКрепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

  • дерево;
  • металл;
  • железобетон.

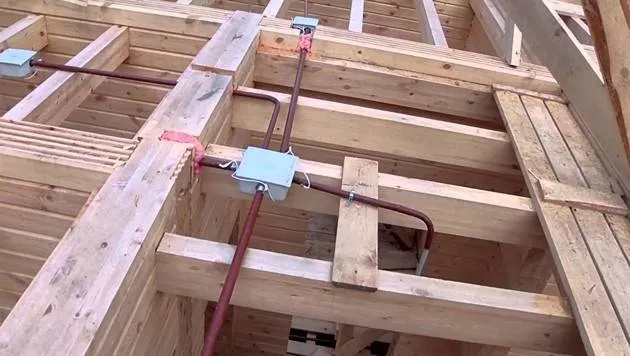

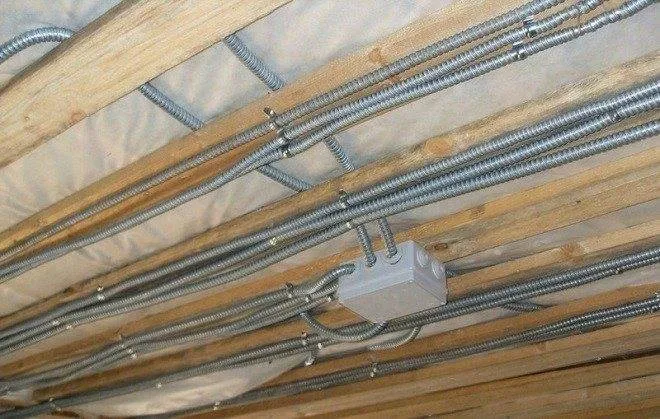

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

  • с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
  • установите распределительные коробки;
  • трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
  • соедините друг с другом отдельные части труб сваркой;
  • при помощи протяжки проложите провода по трубам;
  • выведите их в распределительную коробку, концы оставьте примерно по 20 см;
  • соедините все жилы, обмотайте стыки изолентой и заземлите;
  • теперь можно проверить работоспособность.

Металлическая поверхность

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Железобетонное плиточное перекрытие

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

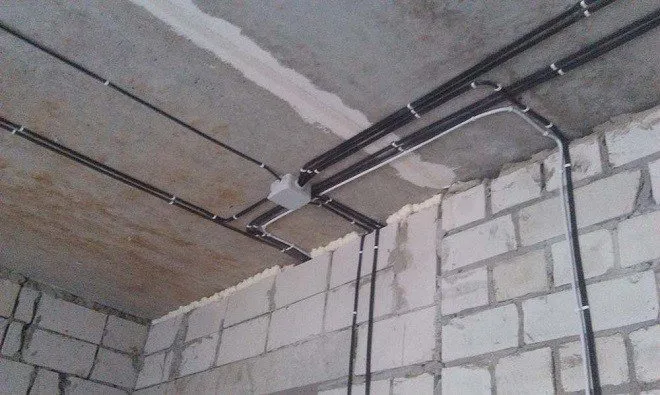

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

  • кабели крепят на потолок при помощи скоб;

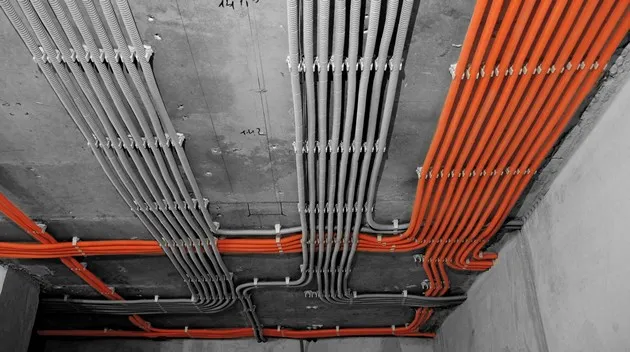

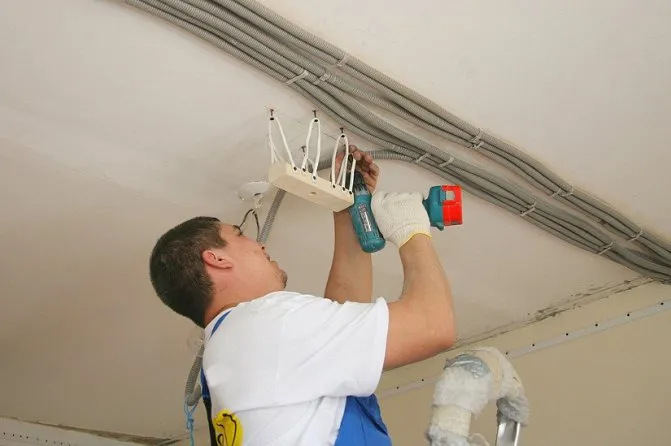

  • провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
  • кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
  • для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

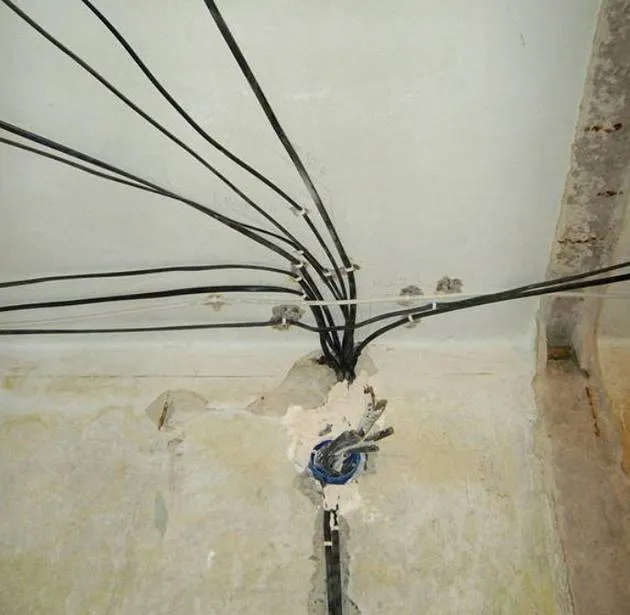

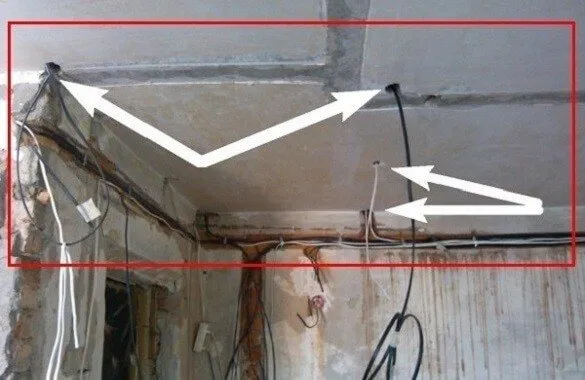

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

  • от стены отступают на 50-70 мм, ставят первую отметку;
  • делают углубление 2 см вдоль стены и 10 см вдоль плиты;
  • такие же действия осуществляют в месте расположения люстры или светильника;
  • протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
  • после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
  • жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
  • проверяют качество и целостность разводки проводов.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Подготовка

Что нужно вам знать:

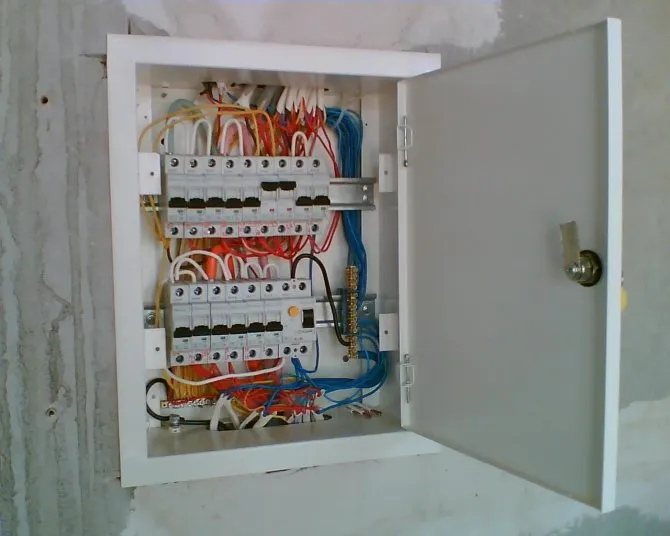

Распределительный щит в квартире

Место расположения ГРЩ (главный распределительный щит) или ЯР (ящик распределительный);

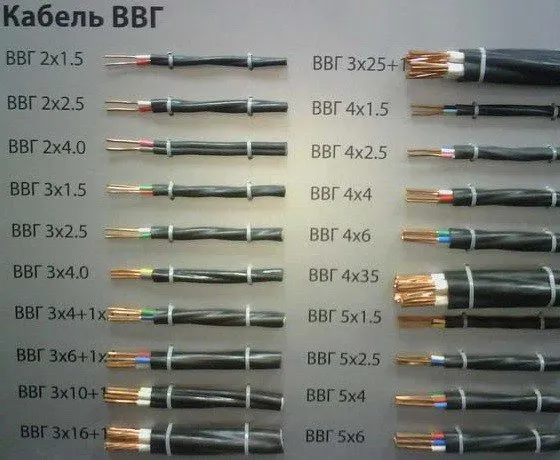

Разновидности проводов

Марку и сечение кабеля согласно проекта;

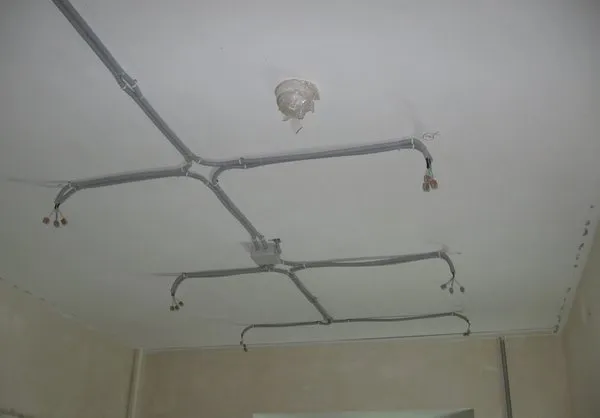

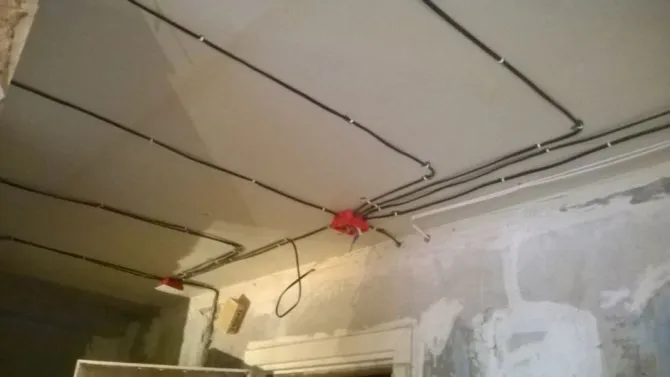

Разведенная проводка по потолку

  • Место расположения оборудования;
  • Способ прокладки, руководствуясь данными проекта и спецификой объекта;

Когда место расположения щита определенно, можно приступить к выбору кабеля для вашего оборудования. Выбор сечения кабеля можете провести, используя следующую таблицу.

Таблица соотношения сечения для медных и алюминиевых проводов

В зависимости от места расположения электрооборудования, к которому необходимо подвести питание, всегда возникает вопрос о прокладке электропроводки. Если нет возможности скрытой прокладки кабеля, то необходимо продумать, как произвести наружный монтаж по потолку.

Виды наружной прокладки:


Провода проложены без дополнительной изоляции

Открытая – возможна, если он монтируется на несгораемые поверхности;

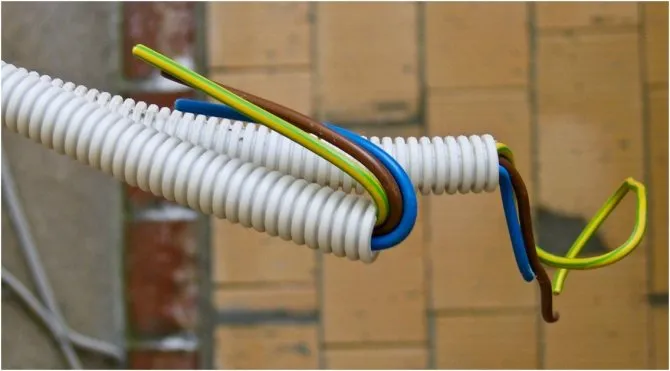

Провода в пластиковой гофре

В гибком пластиковом (гофрированном) рукаве;

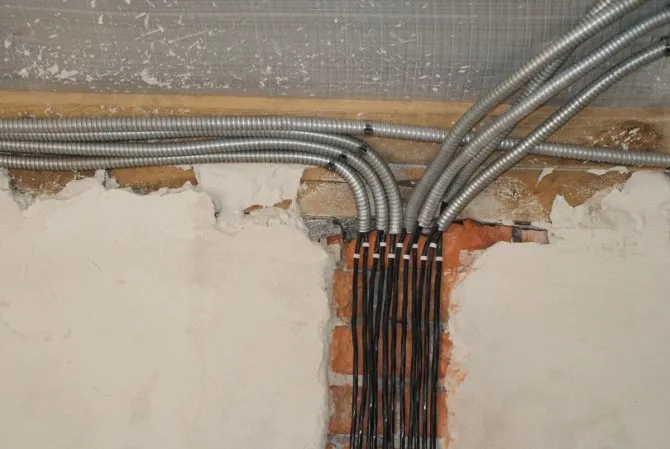

Проводка под натяжным потолком в гофре из нержавеющей стали

Также возможно использование металлической гофры;


В металлических трубах

В стальных трубах;

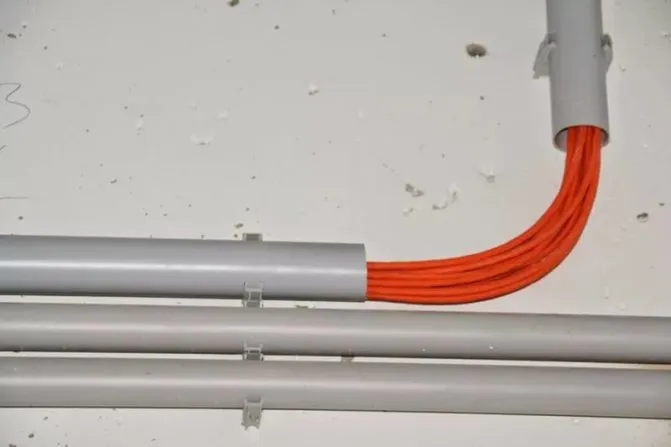

Прокладка по электротехническим трубам из пластика

В пластиковых электротехнических трубах;

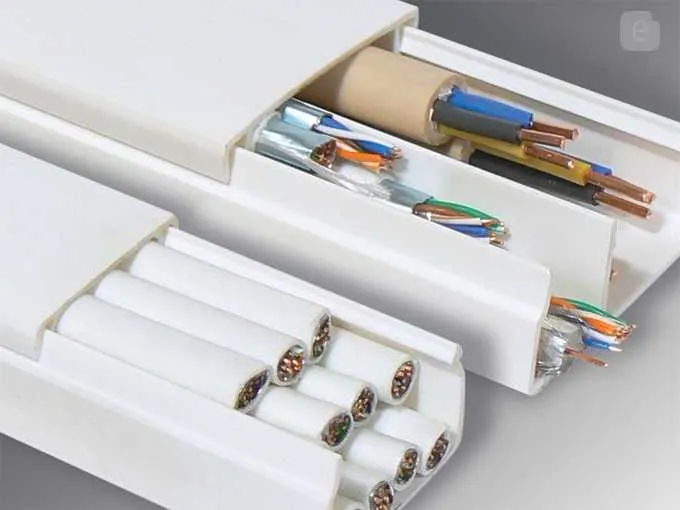

Кабель-канал – недорогое надежное решение

В коробах (кабель-канал);

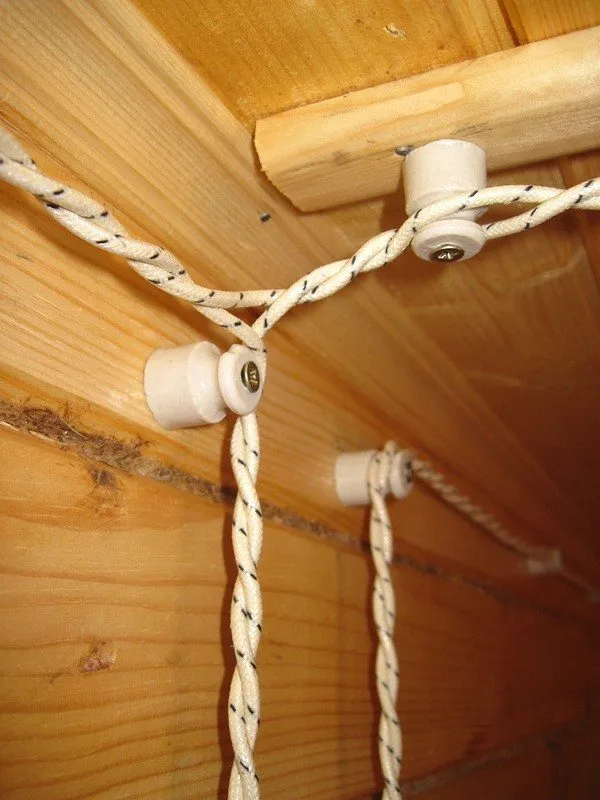

Ретро на керамических изоляторах

На керамических изоляторах и скобах.

Все эти способы можно использовать для прокладки кабеля по потолку. Все зависит от типа и категории помещения. Об этих возможностях давайте и поговорим. При условии, что другим способом электромонтаж произвести невозможно.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

  1. Беспроводная связь.
  2. Мощная бытовая техника.
  3. Видеонаблюдение и системы охраны.
  4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

  • Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
  • Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

  1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
  2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
  3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

  1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
  2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
  3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
  4. Концы проводов выведите в подрозетники и распределительные коробки.
  5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Тонкости укладки провода в стяжку

У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Прокладка кабеля

Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.

Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.

На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.

После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.
