Как подключается кондиционер — обзор распространенных ошибок и самостоятельное подключение в квартире

https://toolstyle.ru

Избегайте частых ошибок при установке кондиционера! В нашем обзоре рассказываем, как правильно подключить кондиционер к электросети в квартире. Получите полезные советы и освойте процесс самостоятельно.

Содержание

Требования

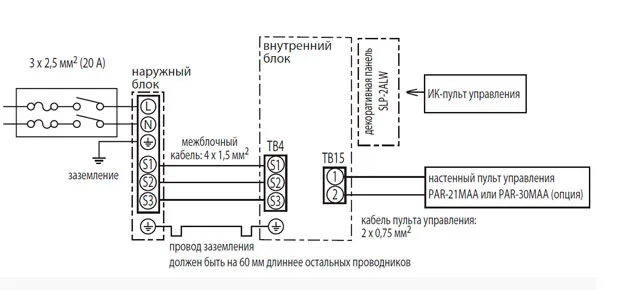

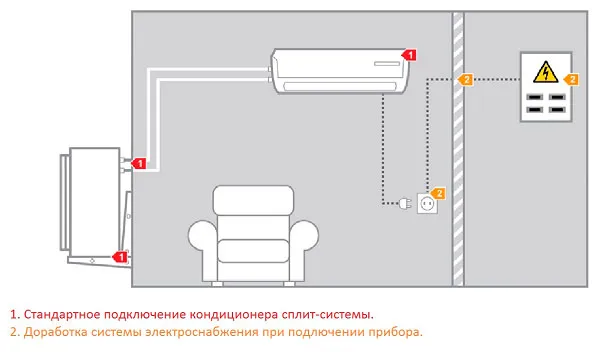

Электрическая схема подключения кондиционера, предназначенного для бытового использования, имеет существенные отличия от порядка монтажа приборов промышленного и полупромышленного назначения. Подключение последних производится к трехфазной сети. Бытовые работают от однофазной.

Подключение кондиционера к электросети выполняют двумя основными способами:

  • Путем прямого подключения к системе электроснабжения через розетку;
  • Посредством прокладки выделенной линии к электрическому щитку.

Для бытовых кондиционеров последний способ практически не используется. Они обычно подключаются через розетку. Перед этим выполняется ряд подготовительных работ с соблюдением Правил устройства установок и ряда иных нормативных документов. Чтобы не допустить ошибок, стоит разобраться,как подключить кондиционер к электросети выбранным способом, чтобы оборудование прослужило достаточно долго.

Подключение кондиционера к электросети своими руками по схемам

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.

Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Подключение кондиционера к электросети

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

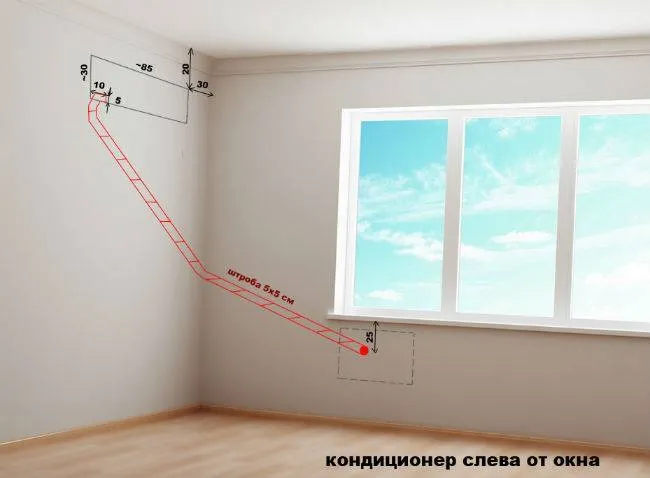

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Подключение кондиционера к электросети своими руками по схемам
Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

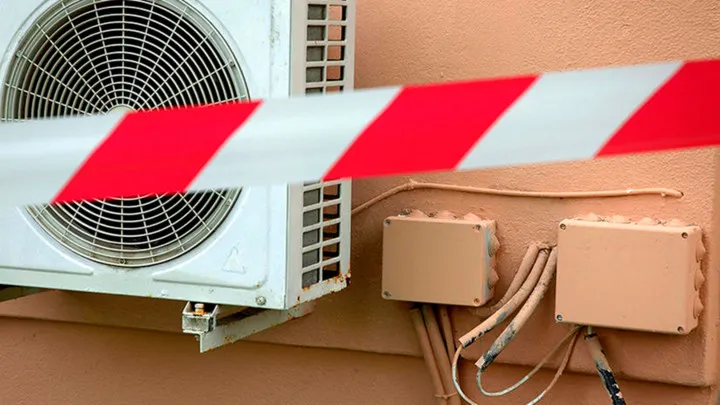

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства.

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Подключение кондиционера к электросети своими руками по схемам

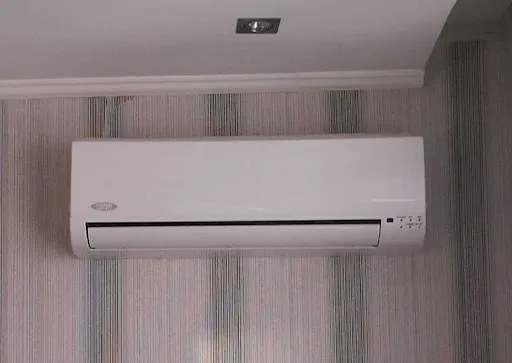

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

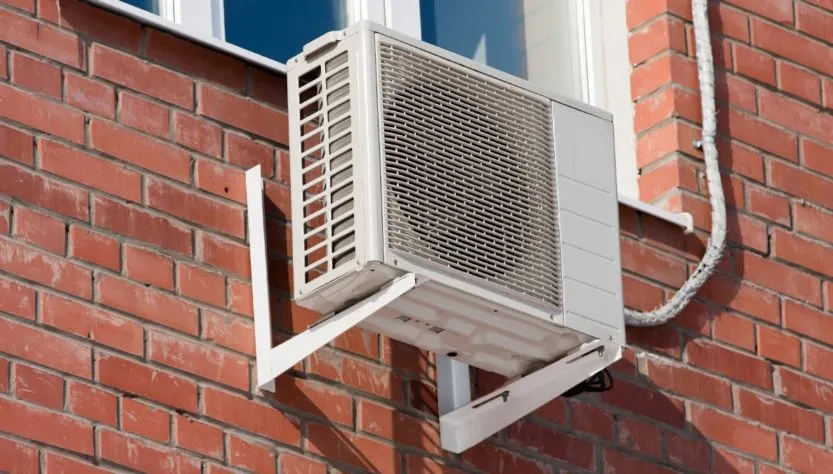

Куда определить наружный блок?

Подключение кондиционера к электросети своими руками по схемам

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Подключение кондиционера к электросети своими руками по схемам
Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Что собой представляет процедура подключения кондиционера к электросети

Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
Подключение кондиционера к электросети своими руками по схемам

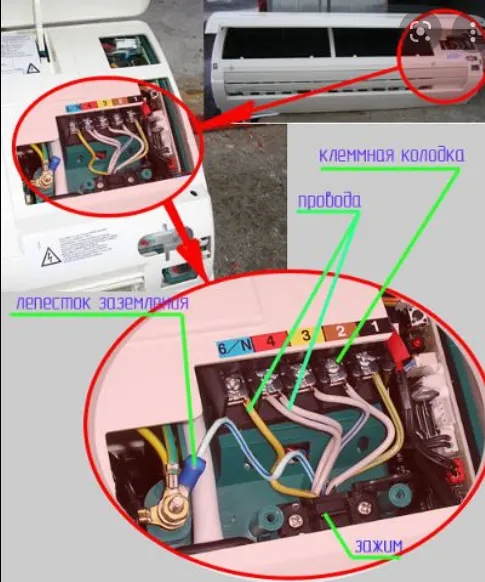

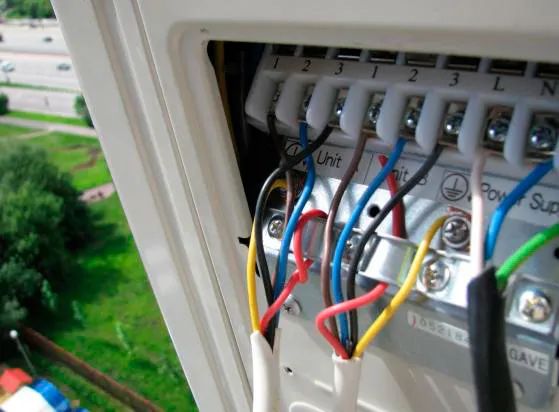

При этом следует ориентироваться по номерам клемм и проводов. После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Кондиционер может работать на разных мощностях, поэтому автомат защиты следует установить на линии подключения и около розетки.

Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления. Делается это напрямую в розетку.

Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Подключаем испаритель В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним. При этом допустимая сила тока может достигать 18 А.

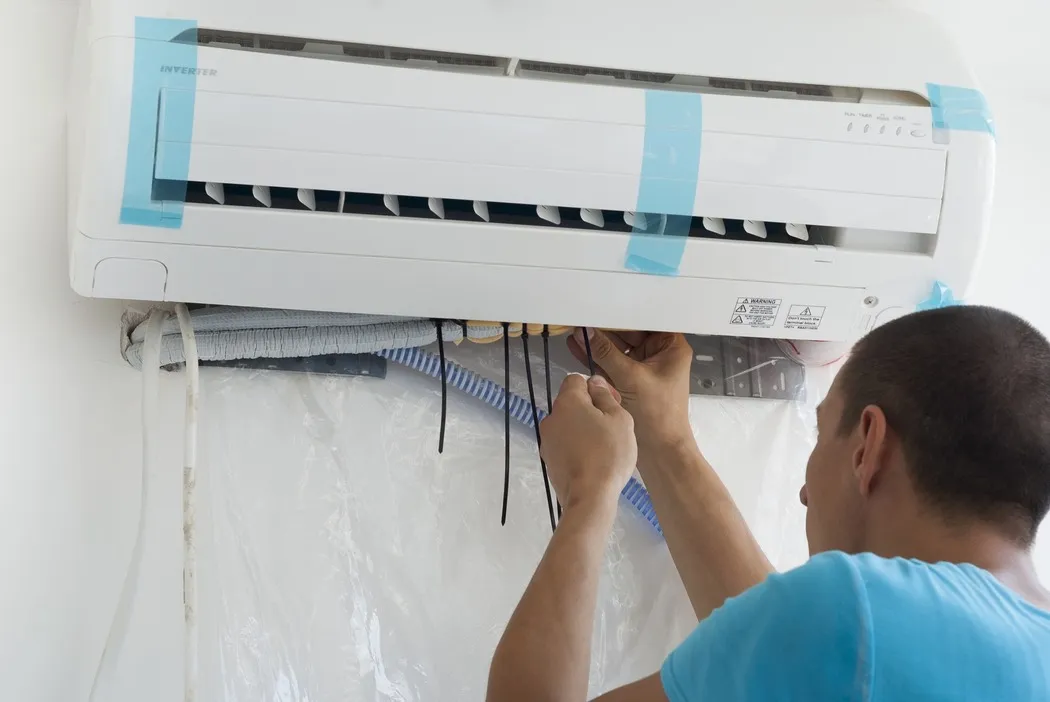

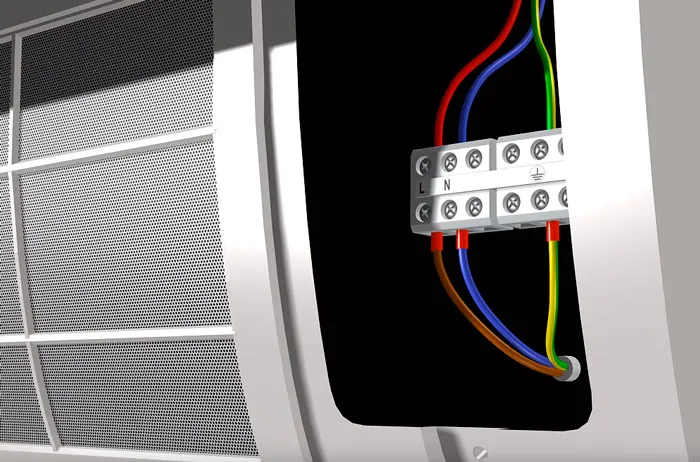

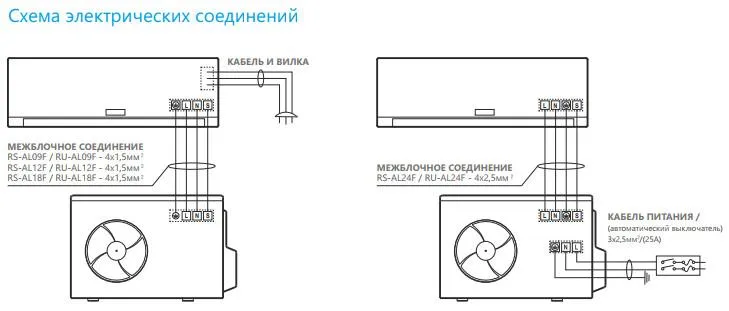

Соединение и подключение межблочных кабелей кондиционера своими руками

Подключение кондиционера к электросети своими руками по схемам

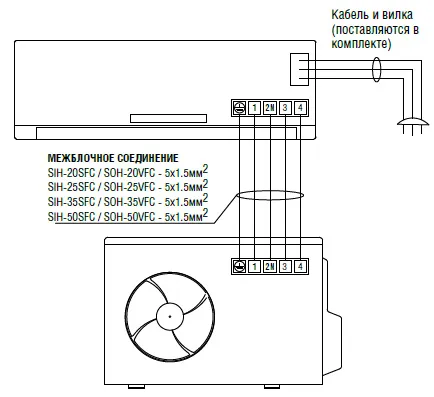

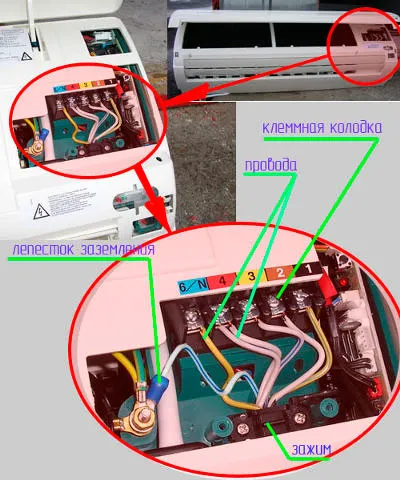

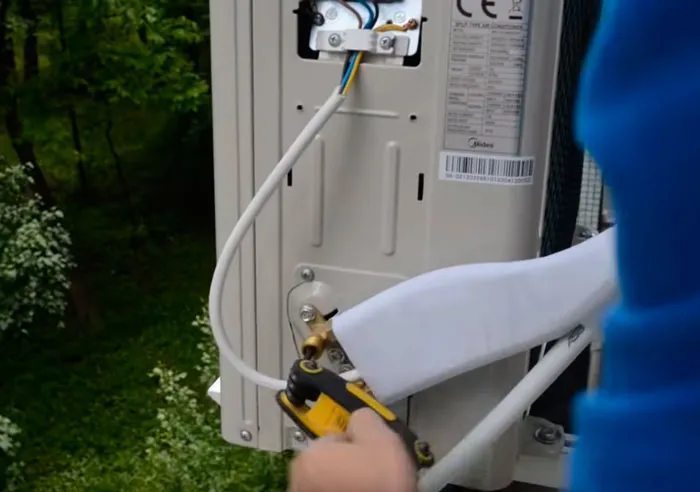

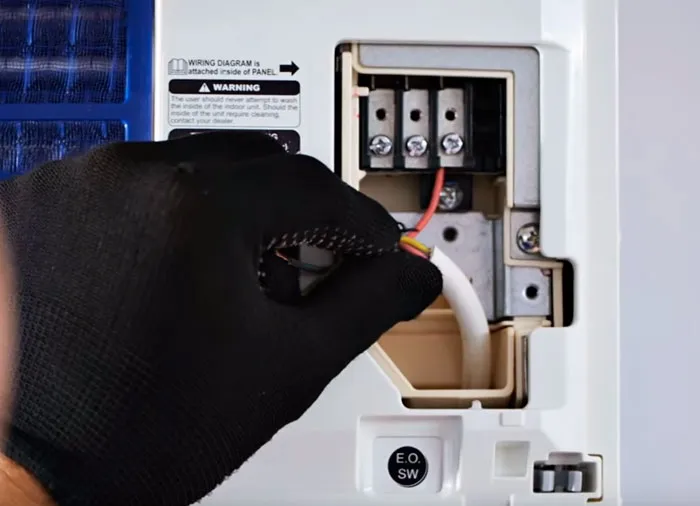

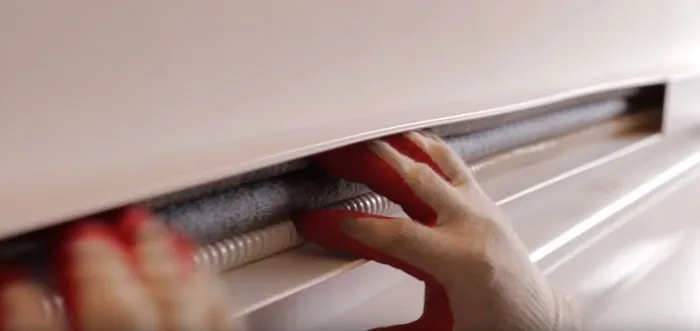

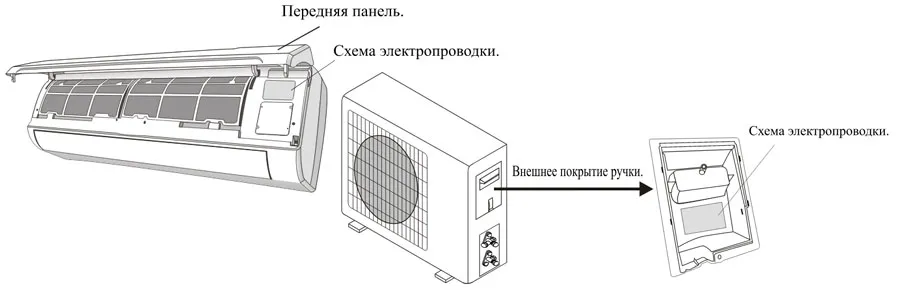

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют  в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

  • снять переднюю панель и защитную крышку блока;
  • протянуть кабель и расположить его сбоку от модуля;
  • зачистить концы проводов, вставить в клеммы и затянуть шурупами;
  • зафиксировать кабель на выходе из блока;
  • закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

Установка сплит системы: пошаговая инструкция по монтажу своими руками

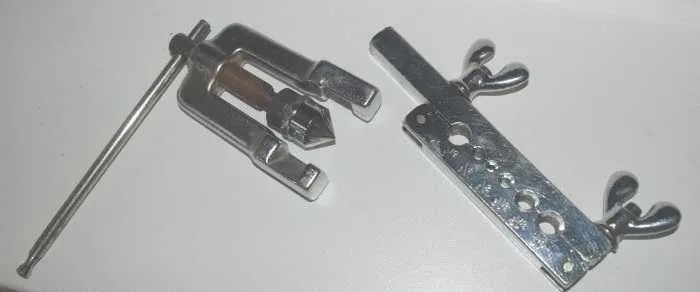

Устройство для развальцовки труб

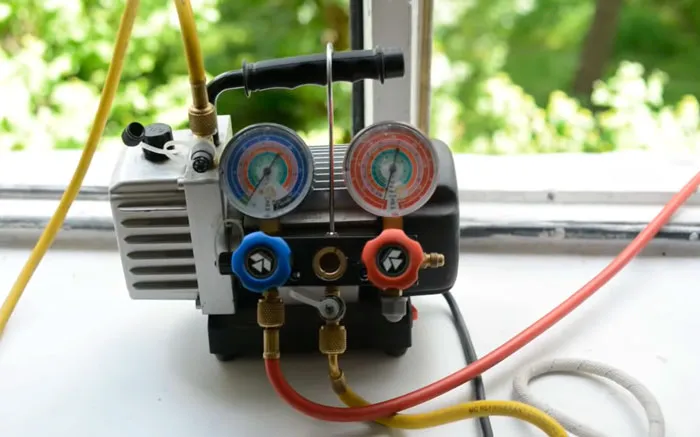

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

  • Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
  • Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас. Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность. Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли. Это очень важно.

    Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди

  • Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета. Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
  • Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.

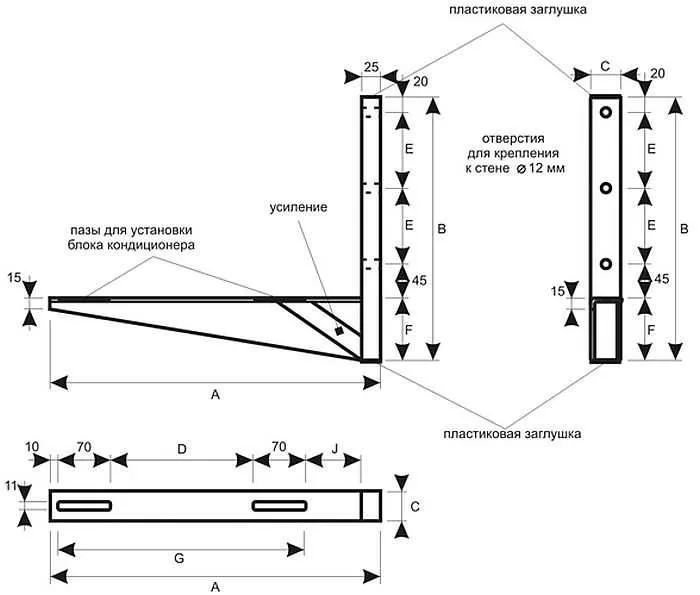

  • Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

    Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блокаУстановка сплит системы: пошаговая инструкция по монтажу своими руками

  • Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
  • Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Подключение системы кондиционирования

Что нужно для монтажа кондиционера. Подключение кондиционера к электросети

  • точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
  • если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
  • установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

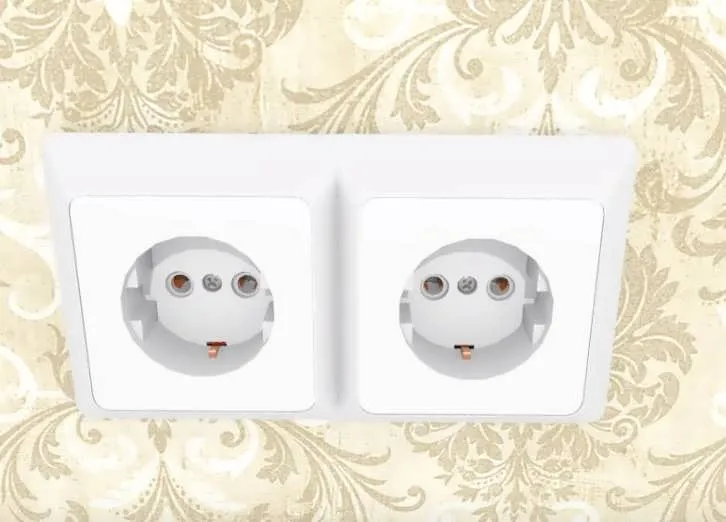

Какая розетка нужна для кондиционера

Что нужно для монтажа кондиционера. Подключение кондиционера к электросети
Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

  • обязательно подключение к заземлению;
  • класс защиты – IP54;
  • тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Механизм внедрения прибора в уже существующую систему питания

Специфика того, как подключить кондиционер к электросети, имеет свои технические особенности.

Оптимальный вариант решения данной проблемы – подсоединение регулирующего температуру прибора к отдельно выделенному в щитке автомату. Ампераж последнего подбирается исходя из технических характеристик оборудования, высчитывается по такой формуле: мощность кондиционера делится на 220В напряжения, полученное число увеличивается на 30% (как запас).

Перед тем, как осуществить процедуру подсоединения охладительной системы, следует правильно подобрать необходимое сечение проводов. Осуществляется это таким образом:

  • для силы тока менее 18А сечение должно составлять 1,5 мм2
  • 18-25А – 2,5мм2.

Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Сама линия питания проводится максимально близко от распределителя к кондиционеру. Следует позаботиться о безопасности окружающих, прокладывая провода либо по глубокой выемке в стене, либо сконструировав защитный короб. Это не допустит доступ к голым незащищенным проводам посторонних людей. Кабель закрепляется с помощью специальных зажимов. Помимо защитной опции короб выполняет еще и эстетическую функцию – не позволяет чужому глазу заметить провода.

Корпус кондиционера оснащен цветными проводами, выведенными извне, которые подсоединяются к соответствующим клеммам.

Установку прибора лучше всего осуществлять во время проведения ремонтных работ. Суть состоит в том, то именно в это время монтажники обязаны штробить стену с целью укладки коммуникационных линий. В квартире агрегат размещают таким образом, чтобы охлажденный воздух равномерно распределялся по всему помещению.

Любого рода сплит – система сконструирована из двух блоков:

  1. внешнего (прикрепляется на стену снаружи)
  2. внутреннего (размещается в самом помещении)

Монтаж системы проводится в таком закономерном порядке:

  1. в стене необходимо сделать отверстие, через которое будет сливаться образовавшийся в процессе охлаждения воздуха конденсат
  2. внешний агрегат надежно закрепляется с помощью кронштейнов на уличной части дома
  3. внутренний блок устанавливается в квартире
  4. фреоновая магистраль соединяет обе части устройства между собой
  5. прокладка электропроводов

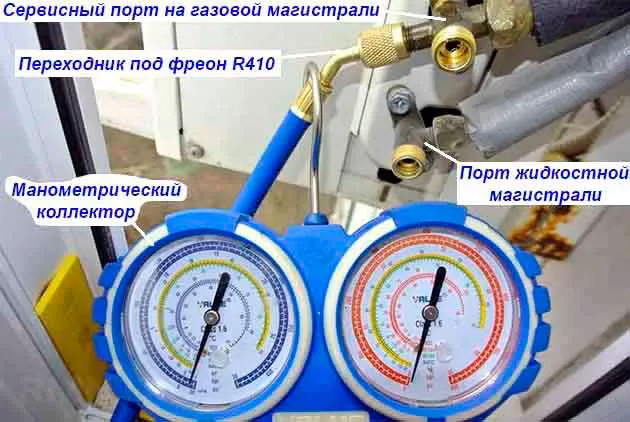

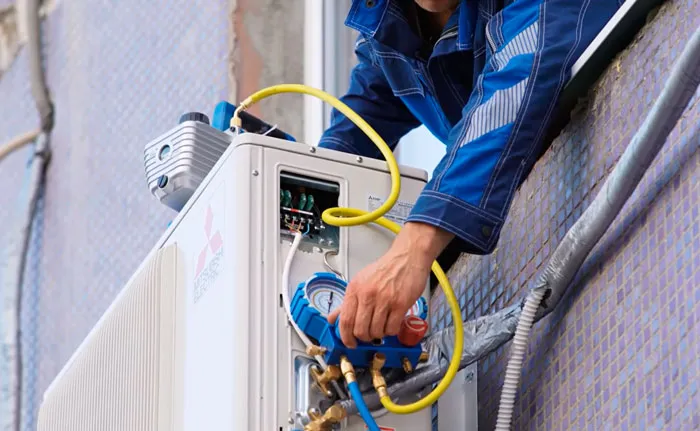

  6. следует осуществить вакуумирование трубы с фреоном при помощи помпы с целью снижения общей нагрузки на мотор, а также удаления лишнего воздуха из системы

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

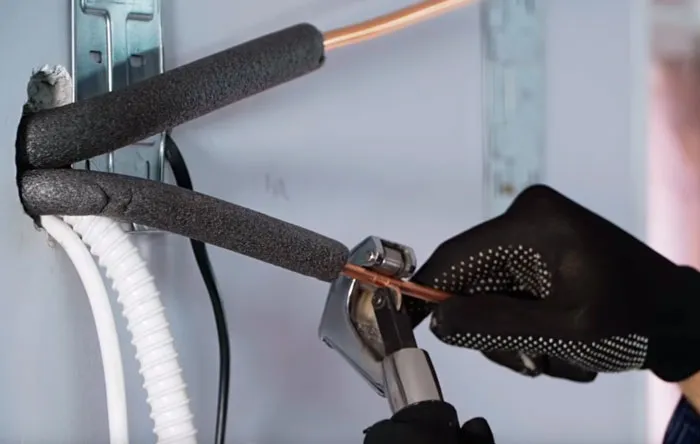

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

чем можно резать медную трубку кондиционера
При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

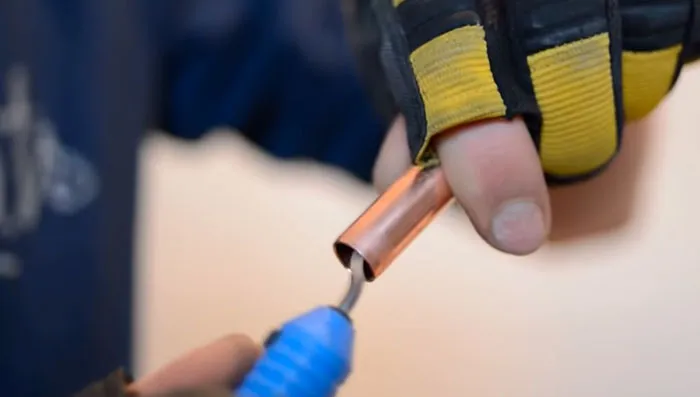

Концы обрабатываются риммером. обработка трубок реммером перед вальцовкой

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера.

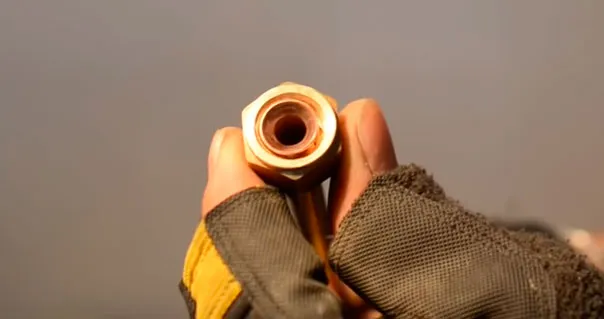

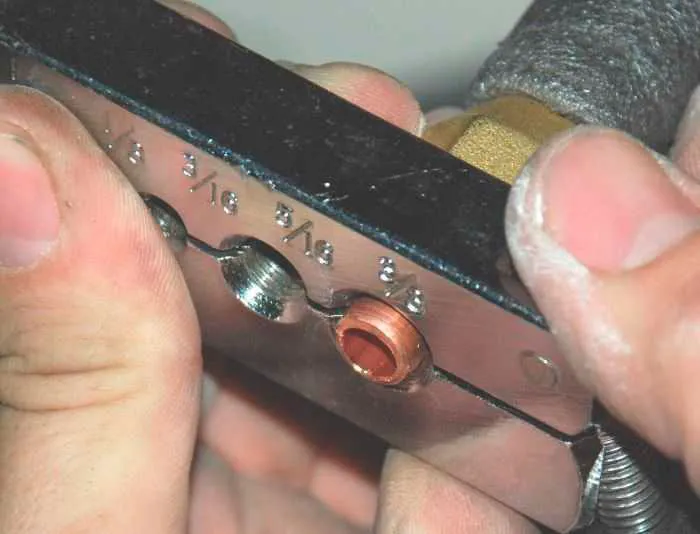

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

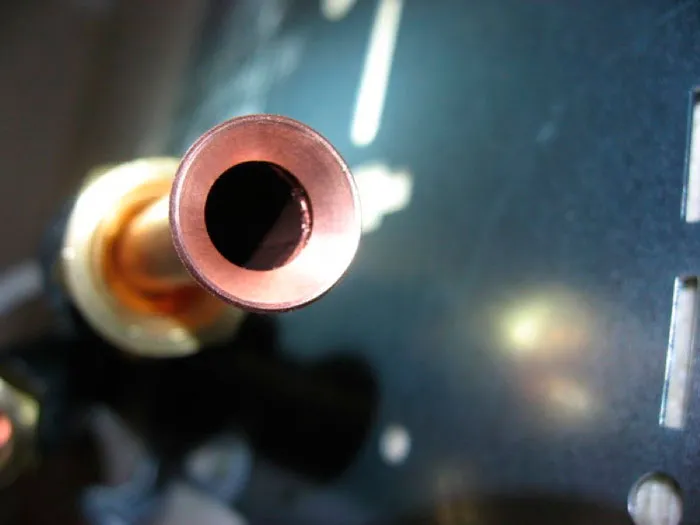

правильная ширина развальцовки

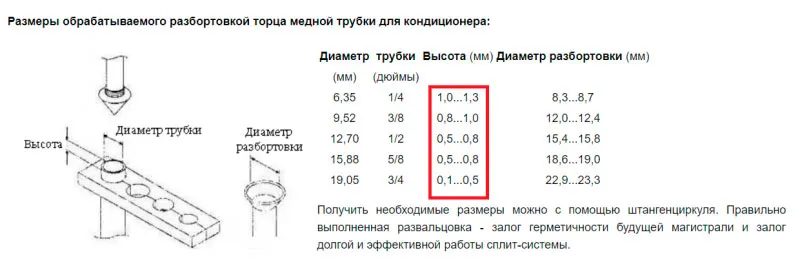

Высота установки трубки в вальцовочный зажим строго регламентируется.

глубина установки трубки в вальцовочный инструмент
расстояния при развальцовке медных трубок

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”. как сделать качественную развальцовку

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

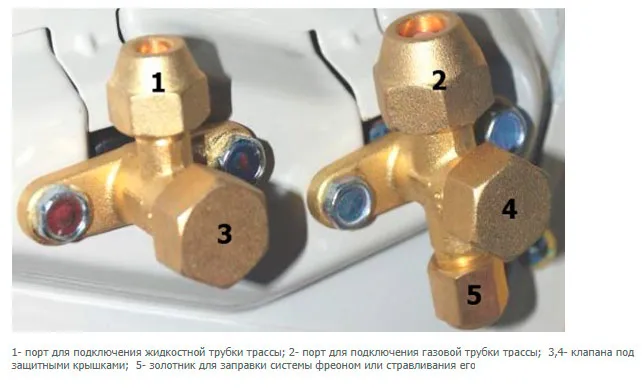

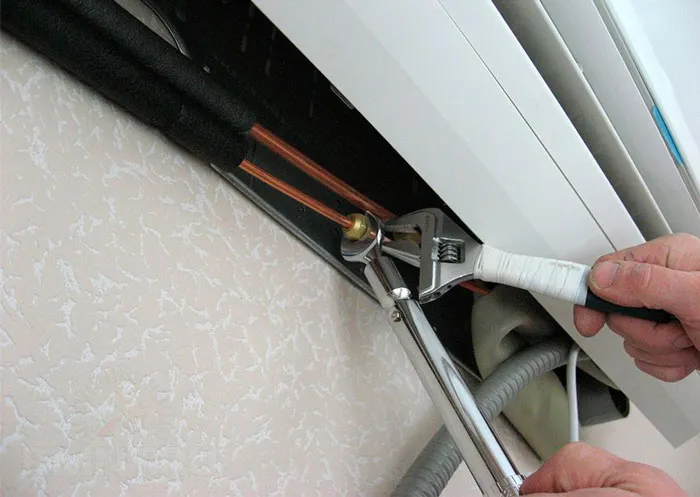

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи. подключение трубок фреономагистрали

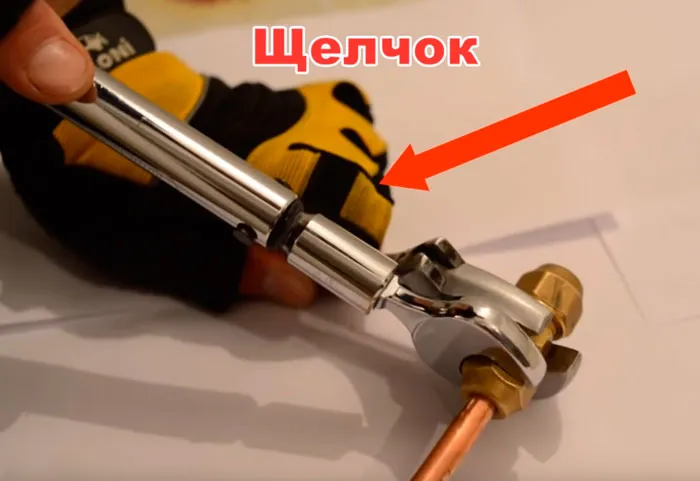

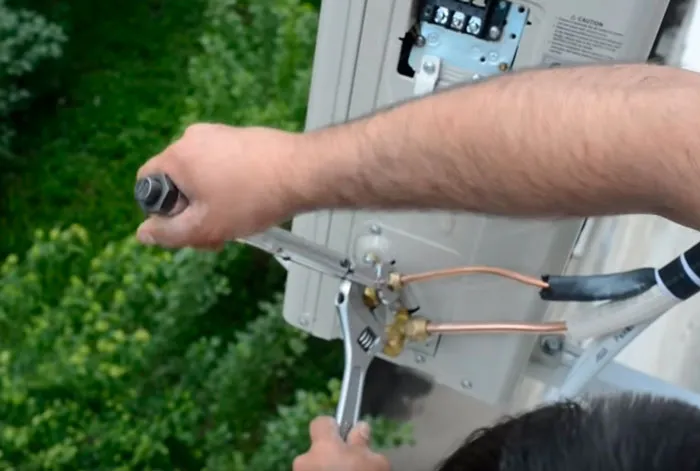

Если богаты динамометрическим ключом, то лучше применить его. динамометрический ключ для затягивания гаек фреономагистрали

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

  • 1/4 – 16-20Нм
  • 3/8 – 35-45Нм
  • 1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты. формирование и изоляция фреоновой магистрали

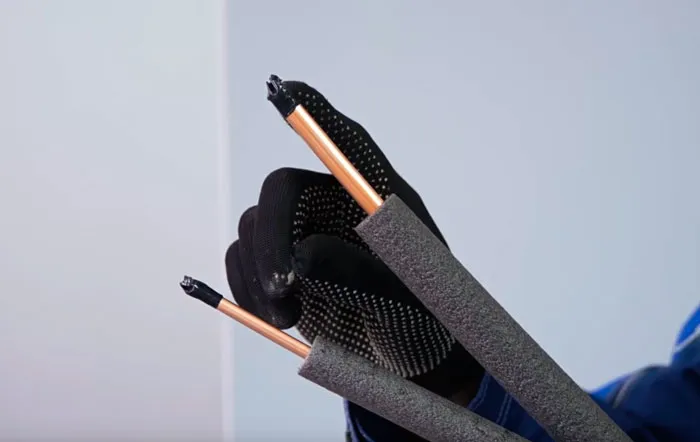

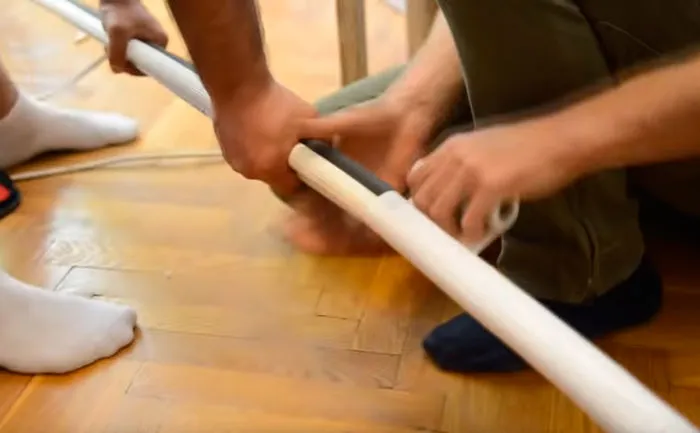

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

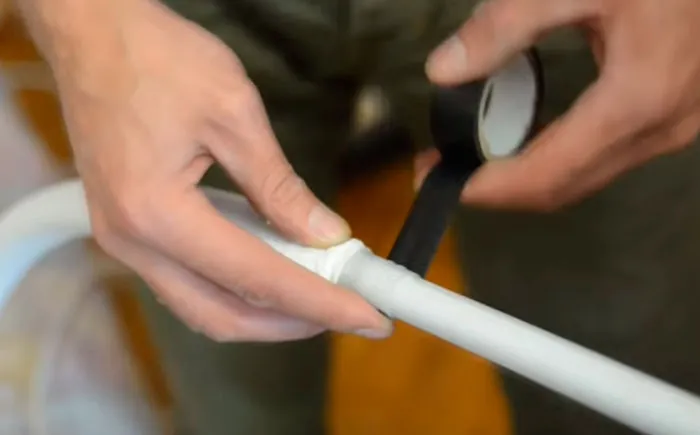

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой. закрытые концы трубки изолентой от грязи

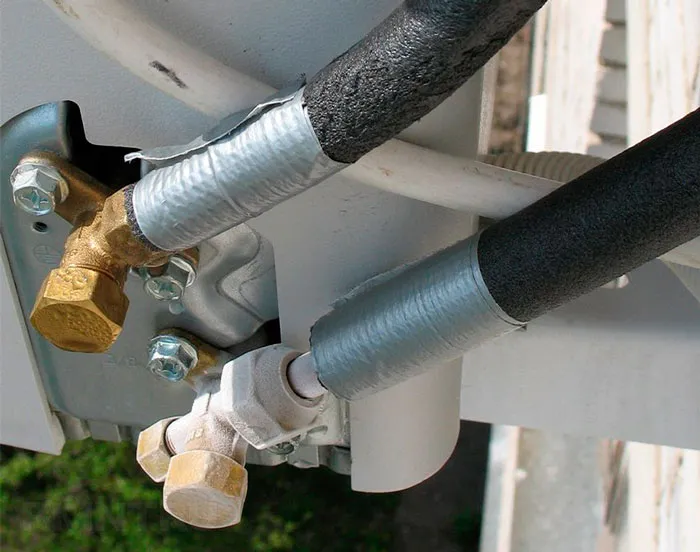

Ошибка №8Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

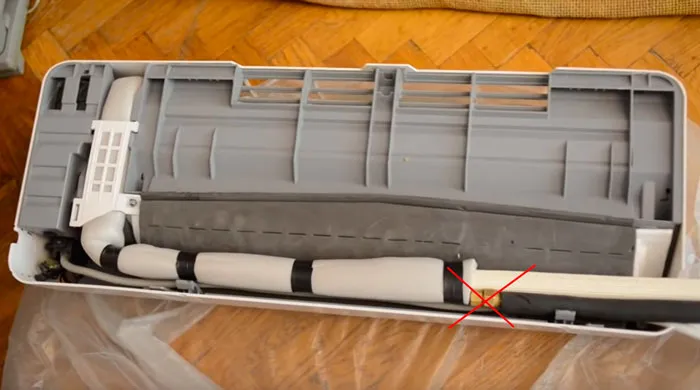

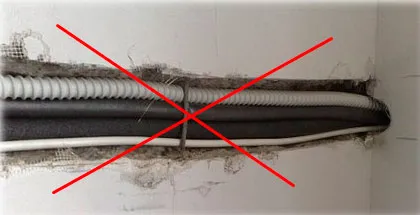

Ошибка №9Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

ошибка при установке кондиционера
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

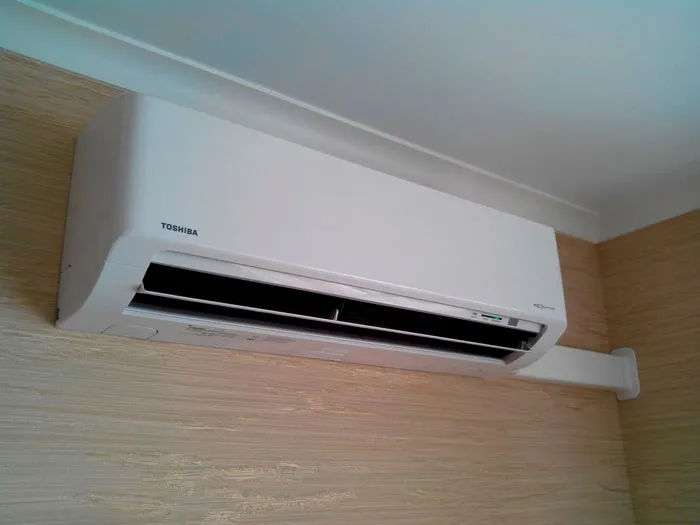

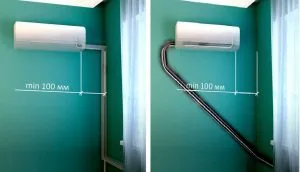

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб. пластиковый короб для фреономагистрали

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

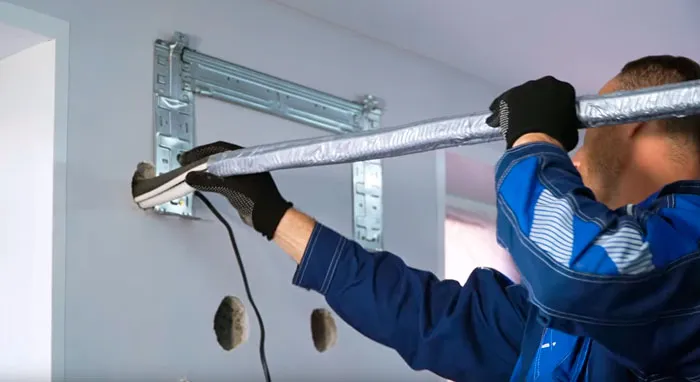

Далее пропускаете магистраль через сквозное отверстие наружу. подключение кондиционера как и сколько

Дренаж

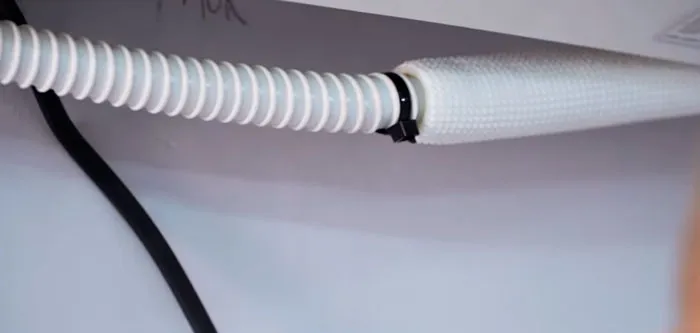

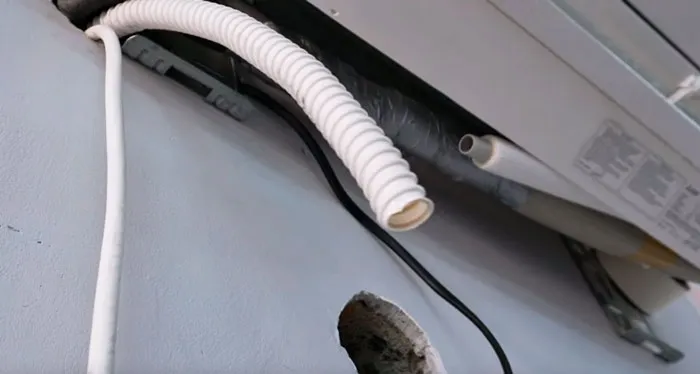

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали.

правильное расположение дренажного шланга фреономагистрали
неправильное расположение дренажного шланга фреономагистрали

Соединяете дренажные шланги кондиционера.

подключение дренажного шланга кондиционера
подсоединение дренажа кондиционера

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой. можно ли использовать металлопластиковую трубу на дренаж кондиционера

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания. подключение проводов питания к кондиционеру

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля. подключение кабеля питания 220В к кондиционеру

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

  • L- фаза
  • N – ноль
  • значок заземления

подключение кабеля питания к кондиционеру
Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности. подключение кондиционера большой мощности

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

как подключить кондиционер к электросети
как подключить кондиционер к электросети

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям. схема подключение двух блоков кондиционера между собой

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению. подключение трассы фреона на наружном блоке кондиционера

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали. нужен ли вакуумный насос при установке кондиционера бытового

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

  • разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя
  • постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто. вакуумизация фреоновой магистрали кондиционера нужна или нет

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

порты подключения вакуумного насоса на кондиционере
порты подключения вакуумного насоса на кондиционере

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество? открывание портов кондиционера и запуск фреона
сервисные вентили кондиционера

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Выводы и полезное видео по теме

Схема подключения кондиционера к сети детально рассмотрена в следующем сюжете:

Советы по прокладке кабелей можно узнать из ролика:

Имея навыки выполнения электромонтажных работ, можно своими силами выполнить подключение блоков кондиционера к сети. Пробное и кратковременное включение проводят по завершении подключения модулей, сверки со схемой, проверки подсоединения и питания внешнего и внутреннего блоков кондиционера.

Электричество не прощает неточностей и ошибок. Перед самостоятельным подключением следует адекватно оценить собственные навыки. Если вы не знаете, как правильно подключить кондиционер, то стоит пригласить электрика, иначе самостоятельные попытки могут закончиться ремонтом дорогостоящего оборудования, ударом тока или пожаром.

[spoiler title=»Источники»]

  • https://tehnofaq.ru/kak-samomu-podklyuchit-konditsioner-k-elektroseti/
  • https://AeroClima.ru/kondicionirovanie/podklyuchenie-konditsionera-k-elektroseti/
  • https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/ustanovka-konditsionera-svoimi-rukami.html
  • https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-kondicionera
  • https://kak-sdelano.ru/elektrica/ustanovka-split-sistemyi
  • https://vse-otoplenie.ru/podklucenie-kondicionera-shemy-montaza-oborudovania-kak-pravilno-podsoedinit-split-sistemu-k-elektroseti
  • https://domikelectrica.ru/10-oshibok-pri-ustanovke-i-podklyuchenii-kondicionera/
  • https://sovet-ingenera.com/tech/klimat/kak-podklyuchit-konditsioner.html

[/spoiler]

Как определить какой автомат поставить?


Чтобы определить, какой автомат нужно поставить, необходимо учитывать следующие факторы:

  1. Мощность нагрузки: Определите общую мощность всех электрических приборов, которые вы планируете подключать к розетке. Мощность автомата должна быть выше этой мощности.

  2. Тип нагрузки: Если вы планируете подключать к розетке нагрузку с мотором (например, электронагреватель или кондиционер), то нужно использовать автомат с защитой от короткого замыкания и перенапряжения.

  3. Высота напряжения: Убедитесь, что выбранный вами автомат подходит для высоты напряжения электросети вашего дома.

  4. Максимальная мощность электросети: Определите максимальную мощность электросети вашего дома и убедитесь, что мощн

, что выбранный вами автомат подходит для этой мощности.

  1. Тип установки: Определите, нужен ли вам автомат для наружной или внутренней установки.

  2. Дополнительные функции: Некоторые автоматы имеют дополнительные функции, такие как защита от перегрузки, защита от короткого замыкания, защита от перенапряжения и т.д. Определите, какие из этих функций вам необходимы.

Обратитесь к электрику или к профессиональному поставщику электрооборудования, чтобы получить более детальную консультацию по выбору автомата для ваших конкретных потребностей.
