Как подключить датчик движения на 12 вольт — пошаговая инструкция

https://toolstyle.ru

Хотите узнать, как подключить датчик движения на 12 вольт? В нашей статье представлены подробные инструкции и советы по подключению датчика движения 12в. Освещайте свой дом и сад эффективно и экономично, настраивая датчик движения сами.

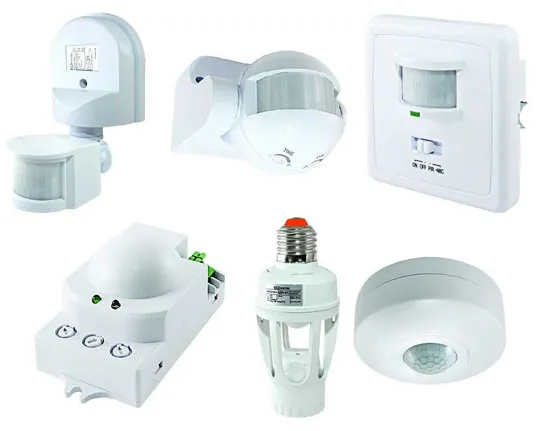

Датчик движения 12 вольт

Современные охранные системы, устройства, автоматически включающие освещение внутри дома и на улице, основаны на работе 12-ти вольтовых датчиков движения. Большое разнообразие видов и моделей таких приборов сделало их очень популярными не только в среде организаций, занимающихся монтажом охранных систем, но и среди обычных домовладельцев и автолюбителей.

Подключение датчика движения на 12 вольт — это достаточно простая задача, если следовать пошаговой инструкции. Сначала, убедитесь, что у вас есть все необходимые материалы и инструменты. Затем, используйте схему подключения дверного звонка, чтобы правильно соединить датчик с источником питания. После этого, вы сможете наслаждаться удобством и безопасностью автоматического управления освещением или другими устройствами в вашем доме.

Что такое датчик движения 12 вольт

Детектор движения на 12 вольт представляет собой устройство, которое предназначено для включения нагрузки (осветительных приборов, охранных систем, динамиков) при обнаружении в зоне их действия движущегося объекта.

Состоит он из следующих элементов:

  • Герметичный пластиковый корпус с крепежными отверстиями, клеммами для подключения питания и нагрузки;
  • Передатчик с приемником – элементы, формирующие электромагнитное излучение и принимающие его отраженным от движущегося объекта с характеристиками, отличными от исходных (излучение, отраженное от попавшего в зону действия прибора объекта, отличается от исходного частотой и длиной волны);
  • Печатная плата с микроконтроллером – исполнительная часть прибора, воспринимающая и расшифровывающая сигнал от приемника и подающая при определенном значении сигнала питание на нагрузку.

На заметку. Подобные приборы работают при питающем напряжении 12 вольт. Использование источников питания, имеющих напряжение выше данного значения, приведет к выходу из строя не поддающейся ремонту электронной части – печатной платы с микроконтроллером.

Питание датчиков

Для питания детекторов движения применяются:

  • Встроенные аккумуляторные батареи;
  • Внешние блоки питания, понижающие напряжение бытовой сети до 12 В;
  • Встроенные блоки питания.

Такое разнообразие источников питания обеспечивает бесперебойную работу детектора – при отключении электричества в бытовой сети, к которой подключен внутренний или внешний блок питания, прибор запитывают от встроенной аккумуляторной батареи.

Также прибор часто подключают к 12-ти вольтовой бортовой сети автомобиля, блоку питания настольного персонального компьютера.

Виды датчиков, принцип их работы

В зависимости от конструкции и принципа работы, данные устройства подразделяются на инфракрасные, микроволновые и комбинированные.

Ультразвуковая сигнализация

Принцип работы такого прибора, состоящего из ультразвукового излучателя и приемника, следующий:

  1. Излучатель посылает в окружающую среду частые и короткие ультразвуковые сигналы;
  2. При попадании в зону действия прибора движущегося объекта ультразвуковой сигнал отражается от него и попадает на приемник. При отражении ультразвуковой сигнал меняет такие свои основные характеристики, как частота и длина волны.
  3. Зарегистрировавший измененный сигнал приемник передает его на микроконтроллер или реле, которое подключает нагрузку.

По сравнению с аналогами других видов, такие устройства являются самыми дешевыми и надежными, устойчивыми к влиянию погодных условий. Основные их недостатки – небольшой радиус действия, срабатывание только при обнаружении движущихся быстро объектов.

Инфракрасные устройства

Инфракрасные детекторы движения, в отличие от ультразвуковых, реагируют на появление в зоне действия объекта, температура которого выше, чем окружающей его среды. Обнаружение таких объектов происходит благодаря пироэлектрическому элементу, который при попадании на него инфракрасного излучения с определенными характеристиками формирует и подает на управляющую плату с микроконтроллером ток заданной величины.

ИК детекторы, по сравнению с ультразвуковыми аналогами, не реагируют на двигающиеся предметы: качающиеся от ветра занавески, створки открытых окон, форточки. Благодаря такой особенности, они эффективно используются в системах автоматического включения наружного и внутреннего освещения.

В то же самое время такие приборы имеют несколько недостатков. Так, при температуре окружающей среды, близкой или равной температуре тела человека (выше +30 0С), они практически не работают, при этом часто срабатывая на расположенные рядом и медленно нагревающиеся радиаторы и другие отопительные приборы (тепловентиляторы, напольные и настенные конвекторы, электрические обогреватели).

На заметку. По сравнению с аналогами, такие инфракрасные приборы являются самыми безопасными для здоровья – они не излучают оказывающих воздействие на живые организмы ультразвуковых, микроволновых или световых волн.

Микроволновые датчики

Такие приборы имеют такой же принцип действия, что и ультразвуковые аналоги. Единственным отличием между двумя данными видами является высокая достигающая значения 5,8 Мгц частота излучения у микроволновых датчиков.Комбинированные аппараты

В таких устройствах одновременно применяются детекторы нескольких видов: ультразвуковые и инфракрасные, микроволновые и лазерные. Обладающие высокой чувствительностью и надежностью они имеют один существенный недостаток – высокую стоимость.

Применение датчика движения 12 вольт

Датчики движения применяются в следующих устройствах:

  • Охранные системы автомобилей;
  • Автомобильные парктроники;
  • Сложные охранные сигнализации, применяемые в квартирах, частных домах, коттеджах, офисных и производственных помещениях;
  • Системы автоматического включения внутреннего и наружного освещения –использование таких автономных детекторов позволяет включать в автоматическом режиме как мощный светодиодный уличный фонарь, так и небольшую ленту из мелких светодиодов внутри помещения.

Преимущества и недостатки использования

К основным плюсам таких устройств относятся:

  • Автономность – благодаря наличию аккумуляторной батареи, такие устройства могут длительно работать без подключения к стационарной сети переменного тока;
  • Универсальность – с помощью таких устройств можно включать наружное освещение, находящиеся внутри помещений лампы и осветительные приборы, использовать их для обнаружения движущихся объектов в охранных системах;
  • Простота установки – монтаж датчиков и их подключение к питанию и нагрузке не требуют специальных знаний и навыков. Схему, согласно которой устройство подключается к источнику питания и нагрузке, можно найти в инструкции по использованию каждой модели. В ней описано, к какой из клемм датчика подключать провод от нагрузки, к какой – питания от внешнего источника (понижающего 12-ти вольтового блока питания).
  • Надежность – имеющие простую конструкцию они редко выходят из строя и служат значительно дольше заявленного производителями срока.

Немногочисленными недостатками детекторов движения являются:

  • Необходимость подзарядки встроенных аккумуляторных батарей – при использовании для включения света датчика движения на 12 вольт необходимо периодически проверять уровень зарядки встроенной аккумуляторной батареи. Если подобный контроль не производить, устройство в самый неподходящий момент может перестать функционировать.
  • Высокая стоимость, по сравнению с работающими от бытовой 220-вольтовой сети аналогами.

Автономные 12-ти вольтовые датчики движения – это один из компонентов системы «умный дом». Применение таких устройств позволяет в автоматическом режиме включать любые осветительные и бытовые приборы, эффективно регистрировать и оповещать владельца о проникновении на его территорию злоумышленников.

Видео

Источник

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

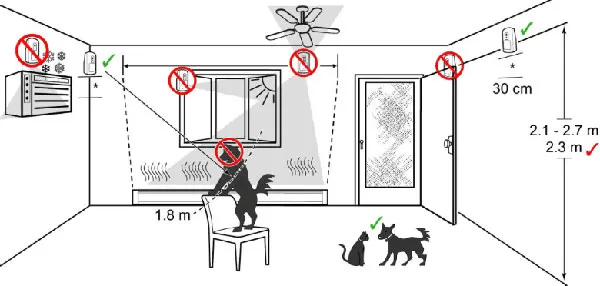

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

  • буквой L обозначается вывод, к которому подключается входящая фаза;
  • буквой N обозначается вывод, к которому подключают нулевой проводник;
  • L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

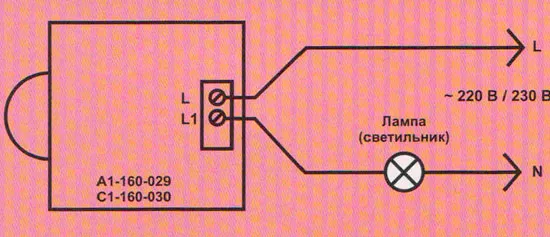

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

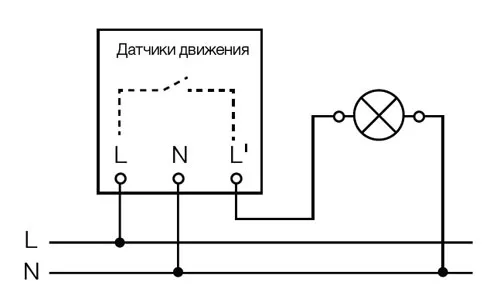

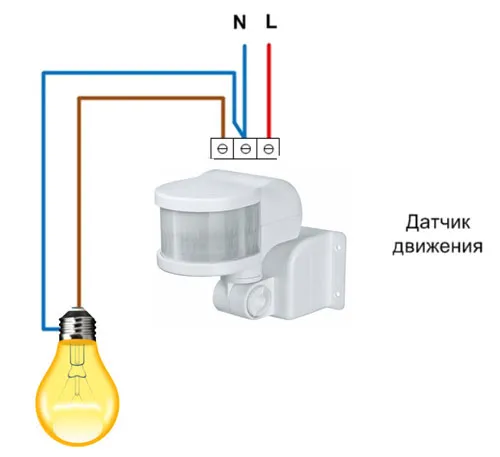

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения. Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности).

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

  • от распределительной коробки к датчику подводят питающую фазу и нулевой проводник;
  • от вывода отходящей фазы датчика движения проводник напрямую (или через распределительную коробку) тянется к прибору освещения.
  • также к светильнику от распределительной коробки подводят нулевой проводник.

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

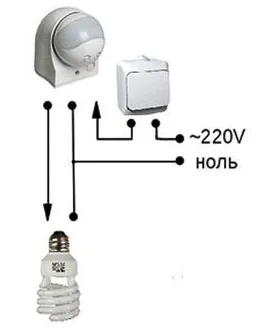

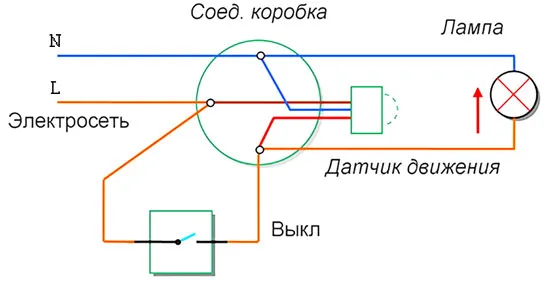

Схема включения датчика движения с выключателем

Универсальная схема подключения датчика движения включает в себя его использование совместно со стандартным одноклавишным выключателем . Схема такого подключения выглядит следующим образом: питающую фазу подводят не только к автоматическому датчику движения, но и к выключателю (то есть выполняют параллельное соединение). От клавишного выключателя отходящий фазный проводник подводят к светильнику, как и отходящую фазу от датчика движения.

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

  1. При отключении выключателя, датчик не будет работать и свет не включится автоматически при обнаружении движения.
  2. При переключении одноклавишного выключателя в положение «ВКЛ» — осветительный прибор может не включится сразу, так как для запуска датчика движения в рабочий режим необходимо от 15 до 30 секунд.

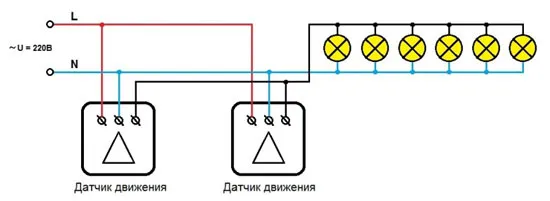

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

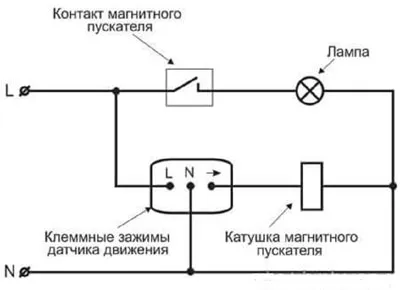

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

  • нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
  • датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

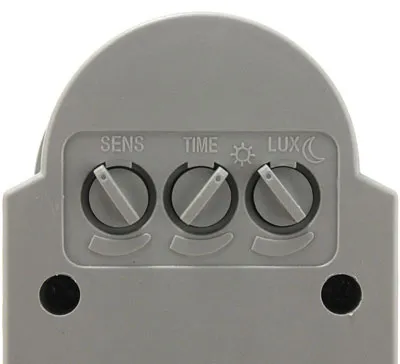

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить.

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.
