На нашем сайте вы найдете полезную информацию о фотореле для включения освещения. Изучите различные варианты фотоэлементов и схемы их подключения, чтобы правильно выбрать и установить эту удобную систему. Обеспечьте автоматическое управление освещением и экономию электроэнергии с помощью наших советов и рекомендаций!
Установка фотосенсоров сегодня доступна рядовым владельцам загородных домов. Подобное решение позволит повысить комфортность жилища без крупных финансовых вложений. Понадобится только подключить фотореле к светильникам на улице (к фонарю, прожектору), чтобы избавиться от необходимости самостоятельно контролировать процедуру включения и выключения системы освещения.
Содержание
- 1 Основные принципы работы фотореле
- 2 Технические параметры
- 3 Основные разновидности устройств
- 4 Нюансы схемы подключения
- 5 Монтажные работы
- 6 Выгода от использования фотореле для уличного освещения цены
- 7 Возможные неисправности механизма для уличного освещения
- 8 Видео фотореле включения и выключения освещения
Основные принципы работы фотореле
Общий принцип действия фотореле аналогичен. Различия между моделями заключаются в функциональности. Ключевой задачей фотореле для уличного освещения является включение осветительного прибора при наступлении темного времени суток и выключение системы с приходом утра. Для начала следует понять, что такое фотореле. Понимание конструктивного устройства прибора позволит узнать, как работает механизм.
Основу оборудования составляет ключевой узел — датчик движения на базе светочувствительного элемента. Фотосенсор подсоединен к управляющей плате с контактами реле, отвечающей за контроль всех параметров прибора. Само реле имеет вид особого устройства на выходе, распределяющего нагрузки. В зависимости от степени освещенности фоторезистор либо фотодиод изменяет свои параметры, что приводит к замыканию контактов электрической цепи и включению-выключению света.
Технические параметры
При выборе подходящего устройства следует обратить внимание на его характеристики. Ознакомиться с информацией можно с помощью приложенного паспорта. Ключевыми параметрами являются:
- Напряжение электропитания. В стандартном варианте устройство работает от сети 220 В. Выбор вариантов с напряжением 12 В либо 24 В — не самый рациональный выбор в силу необходимости дополнительной покупки и размещения блоков питания.
- Максимальное значение коммутируемого тока. Обозначенная характеристика становится важной только при условии применения устройства для управления большим числом осветительных приборов. Для бытовых систем уличного освещения достаточно возможностей самых простых модификаций прибора.
- Порог запуска агрегата измеряется в люменах и приводится в виде интервала значений. Многие модели предусматривают возможность регулировки характеристики.
- Время задержки включения. Измеряется в секундах, указывается в виде интервала значений.
- Время задержки выключения — аналогичный параметр.
- Необходимая мощность. Обозначается в виде двух показателей: для режима ожидания и при активной работе.
- Уровень защиты: IP65 или IP40. Первая категория приборов пригодна для монтажа под открытым небом, вторая — исключительно в сухом помещении.
Важными считаются также следующие параметры: интервал температур работы, габариты, способы установки, подключения электропитания.
Основные разновидности устройств
Наиболее популярны следующие типы фотореле для системы уличного освещения:

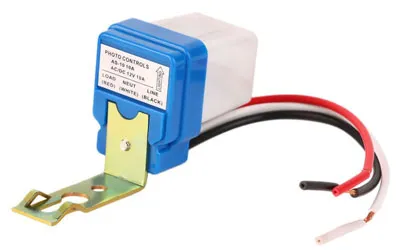

- С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
- С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.

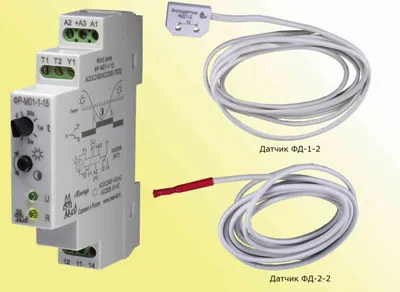

- С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.
Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков. В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки. Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.
Нюансы схемы подключения
Доступны несколько вариантов монтажа. Выбор той или иной схемы подключения фотореле для уличного освещения обусловлен конструктивными особенностями применяемых модулей.

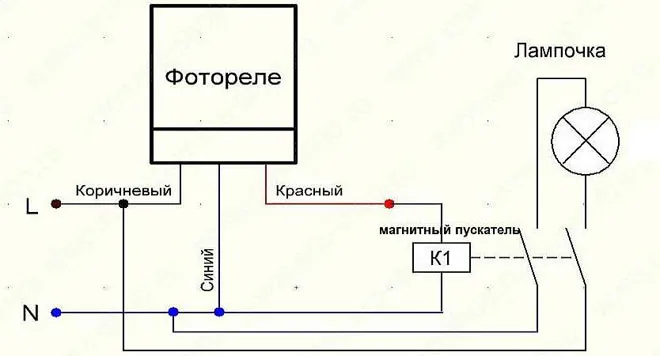

Особенности подсоединения с тремя выводами
При наличии на корпусе агрегата сразу трех выводов процесс подключения проводов организовывается следующим образом. Кабель коричневого цвета необходимо подсоединить к вводу фазы монтажного короба. Синий привод подключается к нулевому элементу, в то время как провод красного цвета — к клемме на корпусе монтажного короба, куда выходит фаза на осветительный прибор.
Подключение с двумя выводами
При наличии на корпусе устройства только двух выводов процесс подключения несколько упрощается. Подсоединение ввода фазы осуществляется к подходящему элементу на монтажном коробе. Таким же образом нулевой провод соединяется с клеммой на корпусе фотореле. По аналогии осуществляется подсоединение осветительных приборов.
Наличие на входе одной пары клемм достаточно для получения контроля над несколькими приборами освещения. Подсоединение проводов к регулятору фотореле происходит параллельным способом.
Монтажные работы
Подключение фотореле может быть осуществлено собственноручно, без привлечения к делу профессионалов. В случае с герметичными моделями устройства крепление выполнятся с использованием выносного кронштейна. Установка фотореле для уличного освещения реализуется посредством винтов для соединения элементов, монтируемых в отверстия корпусе прибора. Монтаж датчика выносного типа производится снаружи дома. Существует ряд правил, как подключить фотореле к освещению:
- для монтажа необходимо выбирать освещенное солнцем место;
- следует избегать тени от навесов, заборов, высоких стен;
- нужно учитывать, что в теплое время года распускающаяся листва на деревьях может стать препятствием для нормального функционирования оборудования.
При необходимости любое дооснащение устройства можно сделать своими руками, не прибегая к услугам электриков.
Грамотная регулировка фотореле выполняется следующим образом. Под колпаком фотодатчика имеется круглая ручка — ее поворот изменяет чувствительность датчика. Следует установить ее к в крайнее первое положение. Затем нужно подсоединить фотоэлемент к электросети и в то время, когда требуется включение уличной подсветки, поворачивать рычажок до сигнала сенсора. Оставив рычажок в обозначенном положении, вы обеспечите исправный запуск системы при заданном уровне освещения.
Выгода от использования фотореле для уличного освещения цены
Монтаж фотосенсора как компонента системы освещения выгоден по ряду причин. В результате использования современной технологии повышается комфорт условий проживания на территории.
Те, кто установил на своем придомовом участке фотореле, успели оценить его неоспоримые преимущества:
- Обеспечивает удобство работы с системой внешнего освещения. Включать уличное освещение становится максимально просто — эта задача возлагается на установленное устройство.
- Экономит электричество, потребляемое лампами накаливания — освещение включается только по мере фактической необходимости.
- Продлевает срок службы ламп, установленных в осветительных приборах.
- Быстрое срабатывание — по этому параметру выигрывает в сравнении с механическим выключателем.
- Совместимость устройства практически со всеми типами ламп накаливания — не станет проблемой подобрать элементы для системы освещения.
- Автоматическая система включения освещения выполняет охранную функцию — отпугивает потенциальных злоумышленников.
Очевидные выгоды монтажа фотоэлемента обусловили его популярность. Подключение и настройку потребуется произвести однократно, в то время как смонтированная система будет служить владельцу верой и правдой многие годы.
Возможные неисправности механизма для уличного освещения
В случае появления проблем с функционированием фотодатчика следует проверить регулировки. Необходимо настраивать освещенности осветительных приборов в соответствии с сезоном. При покупке регулятора освещения нужно учитывать:
- общие размеры прилегающего к дому участка;
- наличие встроенного таймера, обеспечивающего исправную работу оборудования и экономию расхода электрической энергии;
- наличие функции настройки порога срабатывания датчика в выбранной модели фотосенсора.
В фотореле без проблем регулируется настройки, что позволит устранить возможные неисправности. Не исключены ложные срабатывания при передвижении домашних животных или случайных прохожих на улице.
Возможны также поломки, вызванные попаданием влаги внутрь прибора или неисправностью элемента платы, сгоревшего вследствие перепада напряжения в сети. Если сам прибор исправен и настроен должным образом, следует проверить провода. Требуется уделить особое внимание вопросу целостности изоляции на каждом из участков. В случае необходимости замена кабеля может решить создавшуюся проблему.
Видео фотореле включения и выключения освещения
Система монтажа фотореле не слишком сложна — справиться с ней можно самостоятельно. Как правильно подключить фотоэлемент для включения освещения, предлагается разобраться с помощью видео. Содержащаяся в нем информация позволит справиться с задачей установки фотореле даже человеку, не располагающему специальными знаниями и навыками.
Что характерно при подключении нагрузки по схеме треугольник?
При подключении нагрузки по схеме треугольник, три фазных провода соединяются последовательно, образуя треугольник. Это подключение характерно для трехфазных систем с высокими мощностями, где требуется более высокий коэффициент мощности (cos φ) и низкие токи фаз.
Соединение по схеме треугольник обеспечивает более высокий ток фаз, чем при подключении по схеме звезда, что означает, что это подключение более эффективно для высокомощных трехфазных нагрузок, таких как электромоторы, насосы, компрессоры, кондиционеры и прочее.
Однако, стоит учитывать, что при подключении по схеме треугольник напряжение между фазами в три раза больше, чем напряжение между фазой и нулем при подключении по схеме звезда. Это означает, что нагрузка, подключенная по схеме треугольник, может требовать более высокое номинальное напряжение, чем при подключении по схеме звезда.
Кроме того, при подключении по схеме треугольник, нагрузка может потреблять большее количество электроэнергии, так как она имеет более высокий коэффициент мощности (cos φ) по сравнению с подключением по схеме звезда.
При выборе схемы подключения следует учитывать требования нагрузки и особенности системы питания. Решение о том, как подключать нагрузку, должно приниматься только квалифицированным электриком.
