Не хочется платить за монтаж электропроводки в частном доме? И не нужно, ее можно сделать самостоятельно и намного дешевле. В этой статье речь пойдет о том, как своими руками провести электроснабжение частного дома.
- Разбор схем электропроводки
- Общая схема план для всего дома
- Образец монтажной схемы
- Последовательность выполнения монтажных работ
- Разметка схемы
- Сколько фаз
- Выбор кабелей и комплектующих
- Монтаж и коммутация кабелей и конструкций
- Подключение розеток осветительных приборов
- Распределительный щит
Разбор схем электропроводки
Стоит рассмотреть несколько схем разводки электропроводки, которые допускаются при строительстве дома или капитальном ремонте.

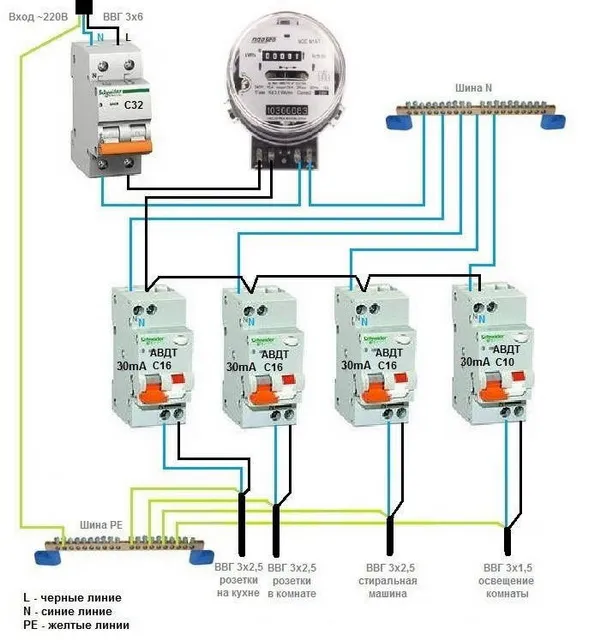

Общая схема план для всего дома
Это не схема подключения проводки в доме, а перечисление управляющего оборудования. В ней учитывается, какое количество УЗО, дифавтоматов или автоматов будет использовано, подсчитывается кол-во электрических линий, идущих от щита.
Также здесь указывается фазность сети, чтобы вписать необходимый кабель. Для стандартного однофазного подключения нужен трехжильный кабель, а для трехфазного – пятижильный.
В плане указывается место электрощитка. Он всегда устанавливается внутри дома или рядом в гараже. Если напряжение в поселке нестабильное – добавляется стабилизатор и генератор.
Если дом многоэтажный, то на каждом устанавливается распред.щиток.
Образец монтажной схемы
Теперь нужна монтажная схема проводов. Это — главный документ при составлении сметы и с ним уже можно рассчитать, сколько будет потрачено на материал.
На схеме электроснабжения указывается точка входа в помещение. Затем размечаются распред.коробки и провода, идущие в них и далее по линии. Необходимо отметить места под розетки, выключатели и осветительные приборы.
Схема электропроводки в частном доме рисуется на техническом плане, поэтому возможно рассчитать все, вплоть до метра. Если есть и другие постройки, находящиеся на участке (гараж, сауна, мастерская) – также отразите их на плане.
Кстати, каких-то специфических маркеров знать не нужно. Если план рисуется от руки, то важно, чтобы его понимали вы и электрики – больше требований нет.
Последовательность выполнения монтажных работ
Итак, разводка электрики в частном доме – процесс комплексный и выполнять его нужно поэтапно. Кроме самих монтажных работ, придется поездить по магазинам и заняться расчетами.
Разметка схемы
Начинается монтаж проводки в жилом доме с разметки стены. Нужно обозначить, где будут розетки, выключатели, люстры, магистральные штробы для проводки кабелей. Удобнее всего делать это с помощью цветного мела. Он легко стирается и долго не смывается.
Главная проблема людей, незнакомых с электрикой – разметка по диагонали и желание сэкономить. Помните, что по диагонали прокладывать проводку нельзя! Только по вертикали и горизонтали, в соответствии с этой картинкой.
Сколько фаз
Проводка в доме может быть однофазной (220В) и трехфазной(380В). Глубоко изучать эту тему не нужно – понадобится целый курс лекций.
В упрощенном виде их можно описать так:
- 3 фазы. Выше напряжение — меньше потребляется ампер. Лучше подходит для подключения мощных приборов: варочная поверхность, двухдверный холодильник, станки в мастерской. Но выше вероятность повреждения током, подключение намного сложнее, допустить ошибку проще.
- 1 фаза. Все бытовое оборудование работает на этом напряжении. Подключение проще и с заведением трудностей не возникнет.
Однофазная проводка в частном доме – лучший выбор, если вы не планируете работать на станках или готовить в промышленных масштабах.
Выбор кабелей и комплектующих
Каким кабелем делать ввод в дом – вопрос хороший. При покупке кабеля, стоит помнить о следующих рекомендациях:
- Не экономьте. Чем тоньше жила – тем дешевле провод, но вот нагрузку он выдержит куда более низкую. Это чревато пожаром, а переделывать ремонт мало кто захочет.
- Покупайте только ГОСТ. Кроме ГОСТовского провода продается еще и ТУшный. Кабели по техническим условиям часто содержат мизерное кол-во меди. Поэтому будет непонятно, что там использовался за сплав и какое у провода сопротивление.
Трехжильный ВВГнг идеален для проводки в доме. Негорючий, не дымящий и доступный. Двухжильный не подойдет – по требованиям обязательно должно быть заземление. Вводный кабель должен быть около 6-8 миллиметров в сечении. Для розеток – 3-3,5, а для освещения – 1,5-2 миллиметра.
Для нагрузки менее 15 кВт достаточно автомата и УЗО. Они должны стоять на входе для каждой комнаты. Также нужен счетчик. Кстати, в последнее время электрослужбы требуют покупать уличные счетчики, говоря, что по закону положено. На деле такого закона нет и вы можете спокойно оспаривать их требования.
Монтаж и коммутация кабелей и конструкций
Итак, стены проштроблены, осталось только разобраться, как соединять провода между собой.
Проводку в частном доме своими руками можно соединять одним из 3 способов:
- Скруткой. Любой электрик старой школы поддержит этот вариант, хотя сейчас его редко используют. Если вы используйте этот метод сейчас, то обязательно закрепите скрутку сваркой. Используют трансформатор и угольный (графитовый) электрод. Помните, что по СНиП метод запрещен и соединять медь с алюминием голой скруткой нельзя.
- Спайка. Редкий метод в доме, дорогой и неудобный. К тому же спаять алюминий и медь без специального флюса невозможно. К тому же, для пайки необходимо электричество, а значит необходим генератор. Если ее нет — запустить паяльник не получится.
- Клеммники. А вот и современный метод. Например, ваги, СИЗы, простейшие винтовые клеммники. Разрешены СНиПом, удобны в подключении и быстро разбираются. Но смотрите на лицензии и документацию. Китайские «ваги» и половину заявленной нагрузки выдержать не смогут.
