Щиток в квартире: правильная сборка электрического щита

Хотите узнать, как безопасно и правильно собрать электрический щиток в своей квартире? Наша статья расскажет вам о всех необходимых шагах и ключевых моментах при создании щитка в квартире. Будьте уверены в надежности и эффективности вашей электрической системы!

Установка электрического щитка в квартире производится по окончании монтажа электропроводки. Это устройство является узлом управления, защиты и обеспечения безопасности эксплуатации системы электроснабжения жилья, поэтому сборка и установка щитка должны производиться в строгом соответствии с требованиями ПУЭ.

Правильность монтажа электрического щитка обеспечивается грамотным исполнением следующих составляющих:

• Схема электроснабжения квартиры;
• Выбор вида щитка и места его установки;
• Схема электрощитка;
• Подбор комплектующих;
• Монтаж комплектующих в корпус;
• Подключение к щитку линий электропроводки.

Выбор места монтажа щитка

Электрический щиток (ЩК – щит квартирный) устанавливают на вводе электрического кабеля в квартиру, как правило, в прихожей или тамбуре, чтобы длина кабеля для подключения к общей линии была минимальной. Назначение ЩК – защита системы электроснабжения от коротких замыканий и перегрузок, управление группами линий питания и учёт потребления электроэнергии.

Щитки старого образца имели открытое исполнение, вынуждавшее в целях безопасности располагать их как можно выше. Современные распределительные щиты размещают в прочных, запирающихся на замок корпусах (мини-боксах), поэтому устанавливают их на высоте, удобной для пользования автоматами и снятия показаний счётчика – от 170 до 175 см.

Читайте также: Монтаж электрики без распаечных коробок: особенности, плюсы и минусы, схемы

В частном доме расположение щитка проектируют в зависимости от места и способа подключения системы электроснабжения жилья к питающему кабелю.

Место установки ЩК должно отвечать следующим требованиям:

• достаточный уровень освещённости и вентиляции (естественных);
• лёгкий доступ;
• удалённость от мест хранения пожароопасных материалов.

Виды электрощитков

По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.

Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.

Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.

Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.

Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.

По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления.

При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.

Мини-боксы должны иметь достаточную степень защиты от влаги и пыли, которая указывается в техническом паспорте изделия. Для установки в квартирах пригодны корпусы с классом защиты IP21, IP31 и IP32.

По способу установки мини-боксы подразделяются:

• наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
• встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.

Правильная группировка потребителей

Операция заключается в правильном распределении поступающего в квартиру электричества между потребителями.

Самостоятельную сборку электрощитка производят с выполнением следующих правил:

• Каждый потребитель мощностью от 2000 Вт выделяется в самостоятельную группу и подключается к автомату соответствующего номинала.
  Кабели к электроприборам высокой мощности прокладываются цельным куском – отдельно к каждому агрегату.
• На каждую комнату делается — отдельная розеточная линия из трёхжильного кабеля сечением 2,5 мм², отдельная линия освещения из кабеля сечением 1,5 мм² с автоматом на 10 А, отдельная линия для кондиционера.
• Питание к стиральной и посудомоечной машинам, сплит-системам и другому бытовому оборудованию невысокой мощности подводится кабелем сечения 2,5 мм² от автоматического выключателя на 16 А. Для подключения бытовой техники большей мощности требуется кабель сечением 4 или 6 мм² и автоматы на 20 или 32 А.
• Электропитание для ванной комнаты, независимо от мощности её потребителей, подводится отдельной линией с обязательной установкой индивидуального устройства защиты.

Подключение к щитку отдельными кабелями является единственно верным решением, обеспечивающим необходимый уровень безопасности и удобство управления системой электроснабжения квартиры. В случае короткого замыкания происходит отключение лишь аварийной группы – это ограничивает площадь поиска проблемы и сохраняет возможность использования электроэнергии для устранения неполадки.

Схема электрощитка

При составлении схемы квартирного электрощитка должно быть учтено следующее:

• суммарная мощность потребителей системы электроснабжения квартиры;
• количество групп потребителей;
• мощность каждой группы;
• место установки электросчётчика.

На схеме должны быть указаны все комплектующие щитка с указанием полного наименования, номинала и класса защиты – это необходимо для замены составляющих элементов или дополнительного монтажа новых.

В старых домах советской постройки заземление проводки не выполнялось, соответственно, на схемах электрощитов квартир в таких зданиях, как и по факту, заземляющей шины не будет. Если же дом новой постройки, или же систему электроснабжения здания реконструировали с устройством контура заземления, то схема распределительного щитка будет включать и заземляющую шину.

В зависимости от количества и мощности потребителей электроэнергии, схема распределительного щитка может быть простой или достаточно сложной. Но собранный по ней щит в любом случае должен обеспечивать безопасность и удобство пользования системой электроснабжения, поэтому перечень и расположение комплектующих в схеме тщательно продумывается.

Подбор комплектующих

Комплектацию щитка начинают с покупки вводного автомата, предназначенного для общего отключения поступления электричества в квартиру. Номинал вводного автомата зависит от общей мощности потребителей квартиры.

Согласно Постановления №129 Правительства РФ от 11.03.2011 г., стандартное подключение сетевыми организациями потребителей к электроснабжению 380 В подразумевает 15 кВт мощности. Удовлетворение большей потребности производится за дополнительную оплату.

ПУЭ 3.1.4

Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей, служащих для защиты отдельных участков сети, во всех случаях следует выбирать по возможности наименьшими по расчётным токам этих участков или по номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т. п.).

Выбирая вводной автомат, необходимо учитывать не только потребляемую объектом мощность, но и фазность электроснабжения. В однофазных сетях до электросчетчика устанавливаются двухполюсные вводные автоматы номиналом 25, 32 или 50 А, в трёхфазных – трёхполюсные (реже – четырёх полюсные), позволяющие выключить одновременно все три фазы.

При равной нагрузке на все фазы рабочий ток вычисляют следующим способом:

Подсчитывается количество кВт, приходящееся на каждую фазу – сумма мощностей подключенных потребителей. Для сети в 380 В полученную величину умножают на 1,52, а для 220 В — на 4,55. Результат произведения и будет значением рабочего тока (А). Номинал вводного автомата должен быть больше этой величины, поэтому устройство подбирают по ближайшему сверху значению.

При неодинаковой нагрузке на фазы величину тока определяют по максимальному её значению.

Кроме номинала по рабочему току, вводные автоматы различаются также по времятоковой характеристике — параметру, определяющему режим  работы каждого автоматического устройства защиты. Упрощённо этот параметр можно назвать чувствительностью.

Время-токовая характеристика срабатывания автоматического выключателя — это зависимость скорости отключения защищаемой цепи от силы протекающего через нее тока.

По время-токовой характеристике автоматы подразделяются на 6 типов – A, B, C, D, K, Z. Не вдаваясь в подробное описание всех перечисленных типов, отметим, что в квартирах применяются два из них:

• класс B – более чувствительные автоматы, для защиты цепей с лампами накаливания, обогревателями, печами;
• класс C – для линий с кондиционерами, холодильниками, бытовыми розеточными группами.

Выбрав вводный автомат, подбирают автоматические выключатели на входящие в щиток линии. Использование данных этой таблицы упростит подбор:

Затем выбирают УЗО (устройство защитного отключения) – элемент, который разомкнёт цепь в случае нештатной утечки тока, спровоцированной человеком (контакт с оголённым проводом). УЗО среагирует также на нагрев проводки от короткого замыкания или подключения потребителя недопустимо высокой мощности.

УЗО должно иметь номинал, превышающий суммарный ток соединённых с ним автоматических устройств, чтобы автоматы отключались раньше и исключали выход его из строя.

Для квартиры необходима установка нескольких УЗО, подбор параметров которых облегчит таблица:

Советы по выбору счётчика:

• если суммарная мощность потребителей – до 10 кВт, приобретают счётчик на 60 А;
• для квартир лучше приобретать двух- или трёхтарифный счётчик, для дачи — однотарифный;
• предпочтителен тип крепления, рассчитанный на DIN-рейку;
• устройства отечественных производителей («Энергомера», «Нева», «Меркурий») не только не уступают по техническим характеристикам зарубежным аналогам, но и адаптированы к российским сетям.

Читайте также: 4 главных правила Евростандарта по установке розеток и выключателей

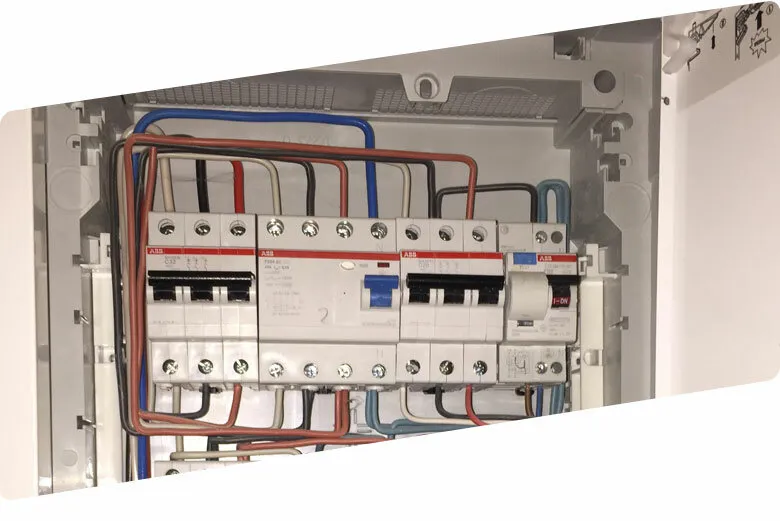

Монтаж и соединение комплектующих в корпусе

После приобретения всех комплектующих приступают к их установке в мини-бокс:

• в установленный корпус заводят все кабели групп потребителей и зачищают их концы;
• на проектное место в боксе монтируют DIN-рейку – основание для крепления всех комплектующих щитка;
• автоматические выключатели, УЗО и счётчик крепятся на рейке – фиксацией до щелчка;
• монтируются нулевая и заземляющая шины;
• нарезаются соединительные провода необходимой длины;
• все элементы соединяются между собой согласно схеме;
  Входящие «фаза» и «ноль» подводятся к верхним клеммам автоматов и УЗО
• проверяется соответствие конструкции щитка схеме и выполняется подтяжка клемм;
• включается вводный автомат.

Заключение

Самостоятельно собрать квартирный распределительный щиток не сложно. И всё же следует помнить, что электричество – фактор для некомпетентных исполнителей опасный. Поэтому, если навыков в выполнении электромонтажных работ нет, лучше под контролем специалиста выполнить монтаж и компоновку мини-бокса, а его тестирование и подключение к сети поручить профессионалу.

Оригинал статьи размещен здесь:

http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-pravilno-sobrat-elektricheskij-shhitok-v-kvartire/

Как понять какой щиток в квартире?

Щиток в квартире — это электрический щит, который содержит автоматические выключатели и предохранители, необходимые для защиты электрических сетей квартиры. Щиток обычно устанавливается в подъезде или внутри квартиры, и его можно найти, обычно, вблизи входной двери или на кухне.

Если вы хотите определить, какой щиток используется в вашей квартире, то вам нужно:

1. Отыскать щиток в квартире — как уже упоминалось, он может быть расположен вблизи входной двери или на кухне.

2. Открыть щиток — обычно он закрыт на ключ или замок, поэтому вам нужно будет найти способ его открыть.

3. Определить тип предохранителей или автоматических выключателей — посмотрите на выключатели и предохранители внутри щитка, они могут иметь различный цвет или надписи, указывающие на их характеристики.

4. Сопоставить тип предохранителей или автоматических выключателей с информацией о них — если у вас есть инструкция по эксплуатации квартиры, то в ней должна быть информация о типе используемых предохранителей или автоматических выключателей.

Если у вас нет инструкции или вы не можете найти информацию о типе используемых предохранителей или автоматических выключателей, то вам следует обратиться к электрику для получения помощи.
