Фундамент ростверк на сваях: пошаговая инструкция по буронабивной технологии

Интересуетесь возведением буронабивного фундамента с ростверком на сваях? Наша пошаговая инструкция поможет вам разобраться в процессе строительства и создания прочного основания для вашего дома или постройки. Узнайте все секреты успешной реализации проекта и обеспечьте надежную основу для вашего будущего строения!

Свайно-ростверковый фундамент на буронабивных сваях — комбинированный тип основания из опорных свай, сформированных в грунте путем бетонирования скважин, пробуренных в земле. Вторая часть фундамента — ростверк, распределяющий нагрузку на свайное поле. Такой тип фундамента обладает высочайшей несущей способностью и может использоваться для постройки больших домов и частных коттеджей из любых материалов.

Буронабивной фундамент с ростверком позволяет возводить строения на сложных грунтах: вязких, болотистых, плывунах, пучинистых. Основание на буронабивных сваях незаменимо в сейсмически активных районах, зонах с разветвленными сетями подземных коммуникаций, а также в грунтах с повышенной щелочностью, где невозможно использовать винтовые опоры.

Содержание

1. Преимущества конструкции:
2. Расчет буронабивного фундамента с ростверком
3. Расчет буронабивных свай
4. Расчет монолитного ростверка
5. Расчет армирования
6. Монтаж буронабивного фундамента с ростверком
7. Технология монтажа буронабивных свай: пошаговая инструкция
8. Подготовка местности и разметка будущего фундамента
9. Бурение скважины
10. Установка обсадных труб
11. Армирование
12. Заливка бетонной смеси
13. Устройство ростверка
14. Этапы строительства монолитного ростверка:
15. Устройство основания и опалубки
16. Армирование
17. Заливка бетона
18. Утепление буронабивного фундамента с ростверком

Преимущества конструкции:

• повышенная устойчивость к вибрации;
• возможность возведения при неблагоприятных геологических условиях;
• простота монтажа;
• отсутствие больших объемов земляных работ;
• относительно небольшая себестоимость.

Сделать буронабивной фундамент с монолитным ростверком можно без привлечения специалистов и профессиональной техники.

Недостатки:

• опасность неравномерной осадки опор;
• невозможность устройства цокольного этажа и подвала.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

• по углам дома;
• вдоль несущих стен с выбранным шагом;
• под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.82%

Дом из оцилиндрованного бревна

3.44%

Проголосовало: 3781

Монтаж буронабивного фундамента с ростверком

Технология выполнения описывается в СНиП 2.02.03-85 (раньше СНиП II-17-77). Согласно документы буронабивные сваи по технологии монтажа бывают:

1. сплошного сечения — являются универсальными, подходят для любых грунтов;
2. полого сечения с многосекционным сердечником — сложный вариант, не используемый в частном строительстве;
3. с уплотненным забоем — применяются для домов массой более 500 тонн;
4. с пятой — технология включает взрывные работы.

Как видно из классификации единственно возможным вариантом для строительства коттеджа является устройство основания на буронабивных сваях сплошного сечения, которые имеют простую конструкцию и l-форму.

Ростверком называют несущий пояс, обвязывающий оголовки точечных опор – свай или столбов.

Подробнее

Для монтажа фундамента своими руками потребуются следующие материалы и инструменты:

• ручной бур;
• обсадные трубы;
• рифленая арматура 12 мм;
• бетонная смесь;
• проволока для вязки арматуры сечением 1,2-1,4 мм;
• гидроизоляция;
• утеплитель для ростверка;
• доски для опалубки.

Кроме этого понадобится стандартный набор инструментов: рулетка, лазерный или обычный строительный уровень, виброоборудование для уплотнения бетона и пр. Бетон для заливки скважин можно замесить самостоятельно или заказать на бетонном заводе.

Технология монтажа буронабивных свай: пошаговая инструкция

Подготовка местности и разметка будущего фундамента

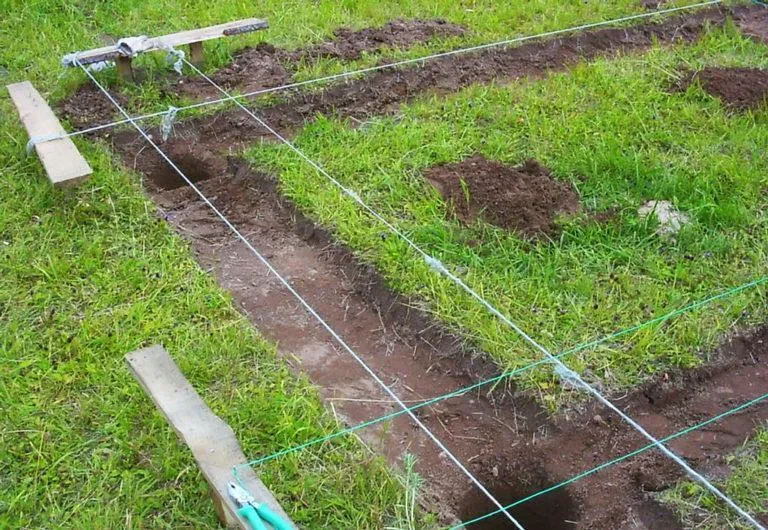

Подготовка заключается в расчистке участка от мусора, снятии растительного слоя почвы. При необходимости производится подсыпка и утрамбовка грунта. Разметка выполняется в соответствии со схемой установки буронабивных свай. Место расположения каждой скважины помечается вехой. Для того чтобы не ошибиться при разметке можно использовать доски или шнуры, которые будут имитировать будущий ленточный ростверк.

Бурение скважины

Бурение проводится ручным буром, который заглубляется на нужную глубину. При проходке грунт не выбрасывается на поверхность, уплотняясь по стенкам.

В процессе бурения необходимо контролировать, чтобы бур входил строго перпендикулярно, не отклоняясь.

После разработки скважины, диаметр которой должен быть на 5-7 см больше, чем выбранный диаметр свай, основание тщательно трамбуется. При необходимости подсыпается песчано-гравийная подушка в 10-30 см.

Установка обсадных труб

Обсадные трубы препятствуют обсыпанию стенок скважины и обеспечивают безопасное проведение работ. По технологии на плотных глинистых грунтах и суглинках трубы можно не использовать, однако при устройстве буронабивных свай своими руками рекомендуется их установить. Внутри трубы значительно проще монтировать армирующий каркас. Кроме того упрощается процесс заливки и виброутрамбовки бетонной смеси.

В качестве обсадных труб можно использовать пластиковые, металлические или асбестоцементные изделия нужного диаметра. Если финансовые возможности позволяют, то лучше купить специальные обсадные трубы для скважин, на которых имеются подготовленные стыки с удобными соединениями. Труба строго вертикально устанавливается в скважину. Если образовался зазор между стенкой трубы и скважиной, то его необходимо засыпать грунтом с уплотнением.

Армирование

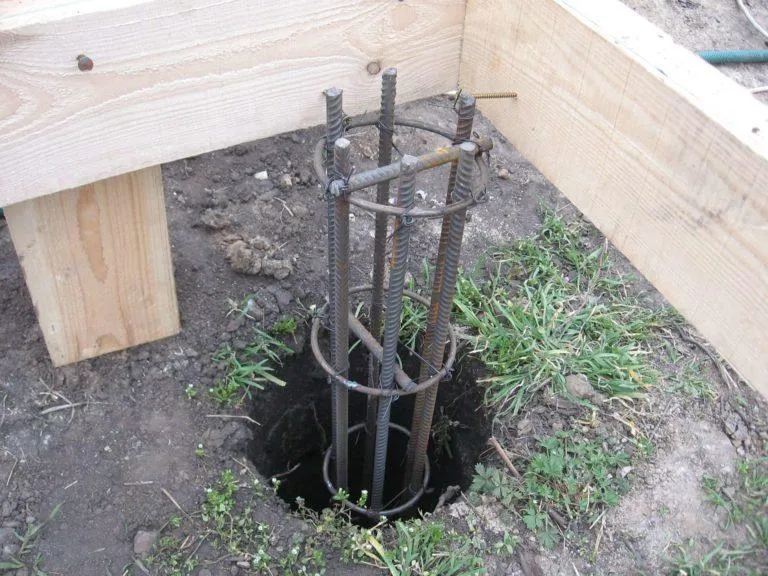

Для создания армокаркаса используется арматура 12 мм. По данным таблицы 1 при строительстве коттеджа нет необходимости использовать сложный план армирования, достаточно 4 или 6 прутов арматуры. Технология связывания армирующего каркаса очень простая: стержни располагаются по кругу, образуя окружность диаметром на 3-5 см меньше, чем размер обсадной трубы. Стержни связываются проволокой. Для закрепления можно использовать хомуты. Длина каркаса = длине обсадной трубы + 30 см. Готовый армокаркас устанавливается в скважину внутри обсадной трубы и заглубляется в грунт.

Арматурный каркас не должен соприкасаться со стенками обсадных труб!

Заливка бетонной смеси

Бетон, используемый для заливки буронабивных опор должен соответствовать СНиП 2.03.01-84 и быть не ниже класса В12,5. Для массивных домов лучше использовать бетон В15. Для заливки бетона в устье скважины опускается загрузочная воронка. Если заливать смесь без воронки, то возможно появление пустот. Заливать бетонную смесь необходимо медленно, каждый слой толщиной 0,5 м необходимо уплотнять 5-10 минут при помощи глубинного виброинструмента и только после этого заливать следующую порцию. К устройству ростверка можно приступать после того, как бетон наберет прочность — через 3-7 суток.

Устройство ростверка

Для фундамента частного дома выполняется железобетонный ленточный ростверк. Легкие конструкции, например бани, дачные брусовые домики допускают использование деревянного ростверка. Самый простой и менее трудозатратный вариант — низкий ростверк, который возвышается над уровнем земли на 0,2-0,3 м. Высокий ростверк до 0,5-0,6 м может использоваться на влажных почвах, для максимального поднятия дома от поверхности.

Этапы строительства монолитного ростверка:

Устройство основания и опалубки

Для низких ростверков применяется гравийно-песчаная подушка 10-20 см, поверх которой укладывает подбетонка — 5 см слой тощего бетона и гидроизоляция. В качестве гидроизолирующего слоя используется рубероид или гидроизол. Опалубка монтируется из досок по всей длине ростверка.

Армирование

Технология армирования ленточного ростверка подразумевает продольную укладку стержней арматуры, которые связываются как между собой, так и с арматурой буронабивных свай. Правильное армирование обеспечивает жесткое соединение буронабивной опоры с ростверком. На растянутых участках укладывается 4 стержня арматуры 20 мм, на углах — 12-15 мм. Для крепления арматуры в единый каркас применяются вертикальные пруты 5-8 мм, расстояние между ними составляет 25-30 см. Узел связки арматурных каркаса и ростверка будет выглядеть следующим образом:

Заливка бетона

Бетон класса В12,5…В15 заливается внутрь опалубки и утрамбовывается виброоборудованием. При температуре воздуха +25 С бетон необходимо периодически увлажнять. Для обеспечения постепенного затвердевания ростверк нужно закрывать полиэтиленом. Окончательно свайно-ростверковыйфундамент на сваях будет готов через 20-25 дней.

Утепление буронабивного фундамента с ростверком

Для создания благоприятного микроклимата в доме рекомендуется утеплить фундамент. Закопанные в грунт сваи утеплять не нужно, теплоизоляция необходима той части ростверка, которая расположена выше нулевого уровня. Утепление и гидроизоляция основания с заглубленным ростверком проводится в горизонтальной и вертикальной плоскости.

Теплоизоляция выполняется плитами пеноплекса или другого пенопластового утеплителя. Использовать теплоизоляторы на основе минваты нельзя, т.к. они усиленно впитывают влагу из грунта и быстро приходят в негодность. Алгоритм создания гидро- и теплоизоляции ростверка простой:

1. Выполняется гидроизоляция: слой битума или рулонного рубероида. Гидроизолируется верхняя и боковые части ростверка.
2. Плиты утеплителя приклеиваются клеем и крепятся дюбель-гвоздями.
3. Заделка стыков и углов производится при помощи монтажной пены или жидкого пенополиуретана.
4. Боковые стены ростверка отделываются штукатуркой или другим декоративным материалом.

Одновременно с теплоизоляцией делается отмостка, которая также способствует сохранению тепла и отводу влаги от фундамента.

Правильно выполненный свайно-ростверковый фундамент на буронабивных сваях прослужит не менее 100 лет. Конструкция не требует технического обслуживания и имеет доступную стоимость.

Вы можете задать свой вопрос нашему автору:

Как делается Буронабивная свая?

Буронабивная свая — это свая, которая вбивается в грунт с помощью специального оборудования, называемого буровой установкой. Процесс установки буронабивных свай проходит в несколько этапов:

1. Подготовительный этап: определяют место установки сваи и производят замеры глубины залегания грунтовых вод.

2. Бурение отверстия: буровая установка устанавливается на месте установки сваи. Бур начинает свое движение вниз и вращается, пока не достигнет нужной глубины. При этом грунт отходит в сторону, что позволяет получить свободное отверстие.

3. Укладка арматуры: в готовое отверстие устанавливается арматура, которая служит для увеличения прочности сваи.

4. Забивка сваи: забивка сваи производится с помощью специального ударного механизма. Механизм передает удары свае, что приводит к ее углублению в грунт.

5. Отрезка сваи: после достижения нужной глубины свая отрезается от буровой установки.

6. Заливка бетоном: в готовую сваю заливается бетон, который придает ей дополнительную прочность и защищает от воздействия внешних факторов.

7. Окончательный этап: после заливки бетоном сваи оставляют на несколько дней для полного застывания бетона и закрепления сваи в грунте.
