Каркас из профиля под гипсокартон: комплектующие и порядок монтажа

Michel 28 сентября, 2016
Специализация: сантехник с 10 летним стажем, специалист по ремонту компьютеров, тренер по силовому троеборью. Обладаю большим опытом строительства, внутренней отделки, изготовления самодельной мебели.
Хобби: спорт

• Почему профиль
• Материалы
  • Профили
  • Вспомогательные комплектующие
• Инструменты
• Монтаж
  • Облицовка стены
  • Перегородка
  • Подвесной потолок
  • Короб
• Заключение

Эта статья — о том, из чего и как собрать каркас из профиля для гипсокартона. В ней я опишу порядок работ, конструкцию каркасов и применяющийся при их сборке инструмент. Начнем, однако, с того, почему именно оцинкованный профиль является оптимальным материалом для обрешетки.

Обрешетка для выравнивания стены гипсокартоном.

Почему профиль

При сборке каркаса нам предстоит выбирать между недорогим бруском сечением 40х40 — 50х50 мм и профилем. Я настоятельно рекомендую остановить свой выбор именно на профиле в силу следующих причин:

• Он всегда имеет идеальную геометрию. Брусок обычно приходится перебирать, при этом существенная часть материала уходит в отходы из-за изгибов и «пропеллеров»;
• Геометрия и размеры оцинкованной стальной детали остаются постоянными при любых колебаниях влажности. Древесина разбухает в сырую погоду (с этим, в частности, связаны затирания деревянной дверью косяков в дождливые дни) и коробится при сушке. Деформация каркаса часто приводит к появлению на гипсокартоне трещин по швам;

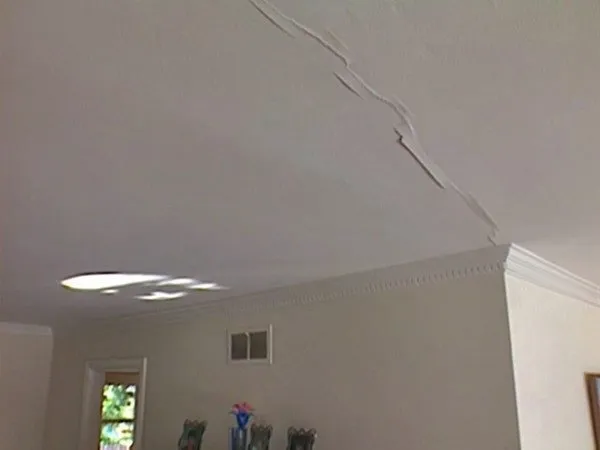

Деформация обрешетки на потолке привела к появлению трещины.

Армирование швов решает проблему лишь при небольших деформациях. Значительный изгиб бруска неизбежно приведет к повреждению чистовой отделки.

• Оцинковка в условиях жилого помещения служит неограниченно долго. Брусок этим похвастаться не может: плесень, гниль и насекомые нередко приводят к потере конструкцией прочности или даже ее разрушению уже через 10-15 лет.
  Разумеется, методы защиты дерева от этих факторов существуют (например, последовательная пропитка антисептиком и олифой), однако они лишают древесину главного преимущества — дешевизны — и заметно увеличивают затраты времени на сборку каркаса или обрешетки.

Древоточцы способны привести деревянный каркас в негодность всего за несколько лет.

Материалы

Профили

Теперь — о том, какие виды оцинкованного профиля можно встретить в продаже.

Для сборки обрешеток и каркасов обычно применяется всего четыре его вида:

Название	Обозначение	Размеры, мм
Потолочный	CD	60х27
Потолочный направляющий	CW	28х27
Стоечный	UD	50х50, 75х50, 100х50
Направляющий	UW	50х40, 75х40, 100х40

Длина направляющих профилей — 3 метра, стоечных и потолочных — 3 или 4 метра.

Кроме того, при желании в строительных магазинах можно найти:

• Угловой перфорированный профиль для усиления углов стен и перегородок;

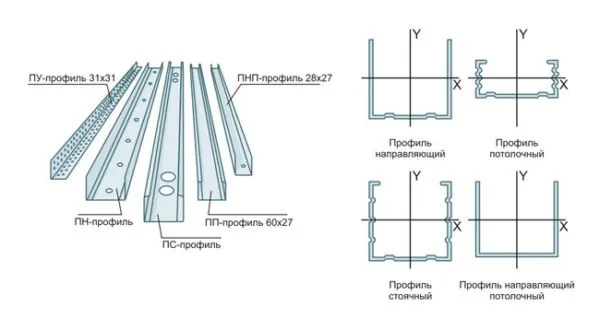

Слева направо: угловой, направляющий, стоечный, потолочный и потолочный направляющий профили.

• Гибкий профиль для арок и сводов.

Вспомогательные комплектующие

Для крепления потолочного профиля к капитальным конструкциям используются прямые подвесы. Уши П-образного подвеса снабжаются перфорацией и крепятся к боковым стенкам CD.

Прямой подвес. Цена изделия — 4 рубля, расчетная нагрузка — 40 килограмм, фасовка — 100 штук в пакете.

Для соединения элементов каркаса между собой используются саморезы по металлу длиной 9 мм.

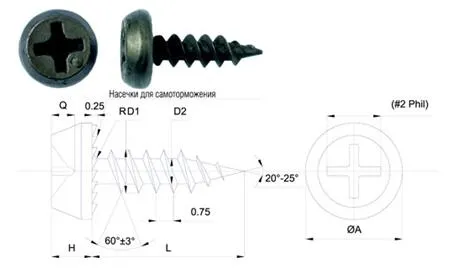

Фосфатированный саморез для соединения изделий из листового металла.

При монтаже подвесов направляющих профилей к капитальным стенам и потолкам используются дюбель-шурупы размером 6х60 или 8х80 мм. Размер крепежа зависит, прежде всего, от материала капитальных конструкций: более длинные дюбель-шурупы полезны при толстом слое рыхлой штукатурки.

Дюбель-шуруп для крепления направляющих и подвесов к капитальным стенам.

Инструменты

Какого инструмента потребует сборка каркаса из профиля для гипсокартона?

• Ножницы по металлу нужны для резки оцинковки;

Иногда ее режут болгаркой с кругом по металлу, но это не вполне правильно. Нагрев при абразивной резке приводит к выгоранию цинкового покрытия, и край профиля во влажной среде начинает ржаветь.

• Уровень и отвес. Они нужны для ориентации элементов каркаса в строго горизонтальном и вертикальном положениях;
• Угольник, рулетка, длинная линейка и карандаш для разметки;
• Перфоратор с буром для бурения отверстий под дюбель-шурупы;
• Шуруповерт. Вкрутить своими руками, с помощью отвертки несколько сотен саморезов по металлу абсолютно нереально.

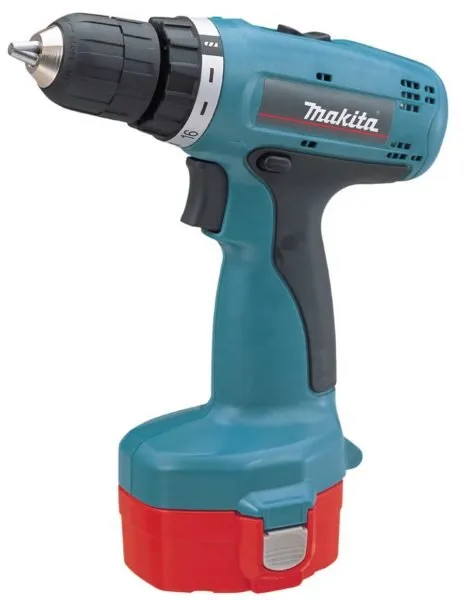

Шуруповерт — главный инструмент для работ с гипсокартоном и оцинкованным профилем.

Монтаж

С какими сценариями начинающий строитель чаще всего сталкивается при работе с гипсокартоном?

• С облицовкой стен (выравниванием их поверхности по каркасу);
• С монтажом внутренних перегородок (глухих, с дверными или оконными проемами, с полками и нишами);
• Со сборкой подвесных потолков (горизонтальных, наклонных и многоуровневых);

На фото — наклонный потолок из гипсокартона в моей мансарде.

• С коробами для стояков, гребенки (горизонтальной внутриквартирной канализации), воздуховодов и т.д.

Давайте разберемся, как сделать каркас в каждом из этих случаев.

Облицовка стены

1. Размечаем положение границы каркаса. В общем случае чем ближе направляющий профиль к капитальной стене, тем лучше: так затраты полезной площади комнаты будут минимальными. Исключение — случаи, когда пространство между капитальной стеной и облицовкой используется для прокладки коммуникаций большого диаметра (канализации, воздуховодов) или для создания ниш.
   Разметка вначале выполняется на полу, затем переносится на потолок с помощью отвеса, после чего линии на стенах проводятся между метками на горизонтальных поверхностях по длинной линейке или прижатому к стене профилю;

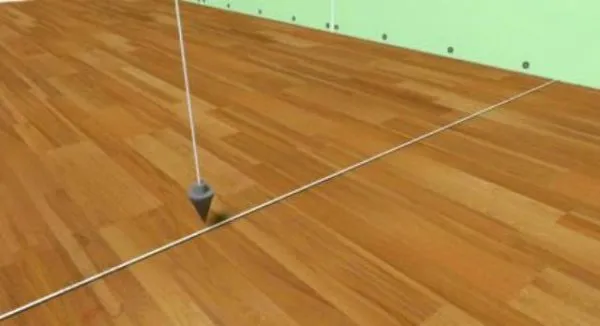

Разметка на полу переносится на потолок с помощью отвеса.

1. Крепим по всему периметру стены направляющий потолочный профиль UD дюбель-шурупами с шагом 50-60 см;

Капитан Очевидность подсказывает: если в стене есть дверной проем, в его нижней части в направляющей оставляется разрыв на всю ширину проема.

1. На капитальной стене размечается положение потолочных профилей. Обычно они монтируются вертикально. Шаг между продольными осями соседних CD должен быть в точности равен 60 сантиметрам: тогда швы между соседними листами ГКЛ (напомню, стандартная ширина листа гипсокартона равна 120 сантиметрам) будут приходиться на середину профиля;

По краям дверного проема устанавливается пара дополнительных CD, соединенных вверху перемычкой из того же профиля. Они позволят вам обшить откосы.

1. Вдоль каждой линии с шагом 80 см крепятся дюбель-шурупами прямые подвесы;

Монтаж прямого подвеса на кирпичную стену.

1. Затем потолочные профили подрезаются по длине и вставляются в направляющие вдоль линий разметки;
2. Уши подвесов притягиваются к выровненному по кромке линейки или по правилу профилю саморезами длиной 9 мм. Свободные части ушей загибаются в сторону стенки.
3. Каждый CD притягивается к UD вверху и внизу парой саморезов по металлу. На этом сборка каркаса заканчивается, можно переходить к его обшивке гипсокартоном.

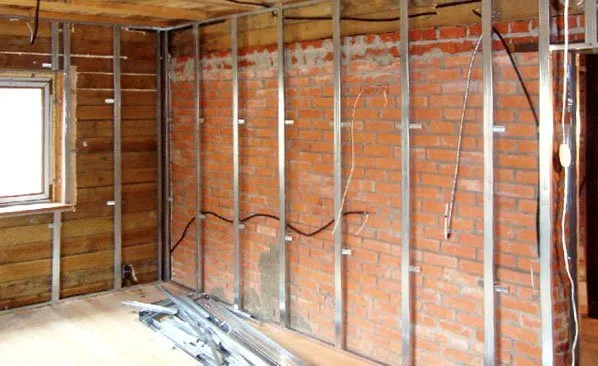

Готовая обрешетка.

Если высота стены превышает длину ГКЛ, на стыке целого листа с доборным стоит предусмотреть горизонтальную перемычку из того же CD. Когда края смежных листов крепятся к общему для них профилю, вероятность появления трещин по шву минимальна. Впрочем, в верхней части стены, где обшивка не испытывает деформирующих нагрузок, при качественном армировании швов можно обойтись без перемычек.

Один из способов крепления горизонтальной перемычки.

Перегородка

При сборке перегородки устройство каркаса из металлического профиля под гипсокартон заметно отличается от описанного выше: используются направляющие профили UW и стоечные CW.

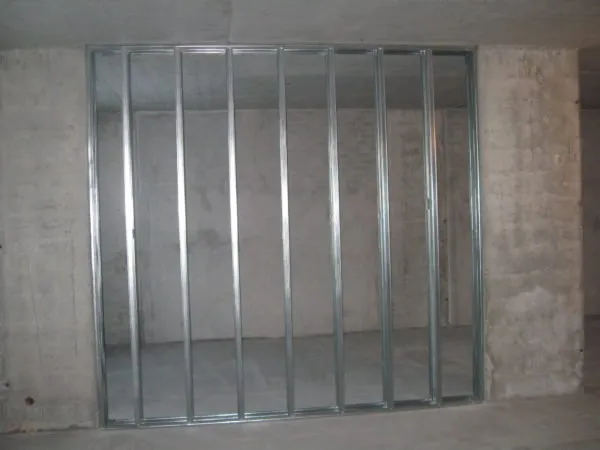

Каркас глухой перегородки.

Вот пошаговая инструкция по монтажу каркаса:

1. По периметру перегородки к капитальным конструкциям крепятся направляющие. Для крепления используются дюбель-шурупы с шлагом в те же 50 — 60 сантиметров. Если в перегородке предусмотрен дверной проем, в нижней направляющей и в этом случае оставляется разрыв во всю его ширину;
2. С шагом ровно в 60 сантиметров в нижнюю и верхнюю направляющие вставляются отрезанные по нужной длине стойки из профиля CW. Замеры высоты лучше снимать для каждой стойки отдельно: перепады расстояния между плитами перекрытий могут исчисляться сантиметрами;

При разметке положения стоек делайте риски не на профиле, а на поверхностях пола и потолка с небольшим удалением от направляющей. Эти метки помогут вам найти стойки при обшивке каркаса гипсокартоном.

1. Каждая стойка крепится к направляющим саморезами по металлу.

Крепление стойки к нижней направляющей.

Двери, окна

Отдельного описания заслуживает установка в перегородку двери.

Металлопластиковая дверь с зеркальным стеклопакетом в гипсокартонной перегородке.

Она выполняется на стадии сборки каркаса в следующем порядке:

1. Дверное полотно вывешивается на петлях и расклинивается в коробке сложенным в несколько слоев картоном, обрезками оргалита, фанеры или щепками. Это нужно для того, чтобы дверь не затирала косяки после установки;
2. Одна из примыкающих к дверному проему стоек устанавливается в строго вертикальном положении и крепится к направляющим;
3. На нее наносится полоска монтажной пены или герметика, после чего стойка притягивается к дверной коробке саморезами длиной 16 — 25 мм с шагом не более 50 см;
4. С противоположной стороны аналогичным способом крепится вторая стойка;
5. Обе стойки соединяются горизонтальной перемычкой из того же профиля CW. Способ крепления к горизонтальной перекладине дверной коробки — тот же.

Обвязка профилем дверной коробки и проема без двери.

Световое окно (например, в стене санузла) крепится так же. Отличия всего два:

• Разрыв в нижней направляющей по понятной причине не нужен;
• Горизонтальных перемычек между стойками две — сверху и снизу оконного проема.

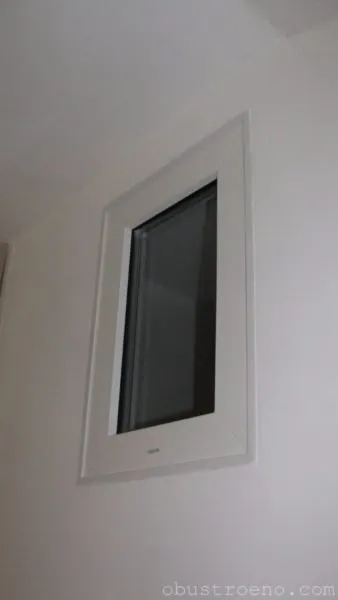

Световое окно в гипсокартонной стене санузла.

Арки

Каркас арки выгибается из специального гибкого профиля, а также из надрезанного с шагом 10-15 см направляющего или стоечного. Жесткой арка становится в процессе обшивки ГКЛ; дополнительные усиливающие перемычки между элементами ее каркаса возможны, но не обязательны.

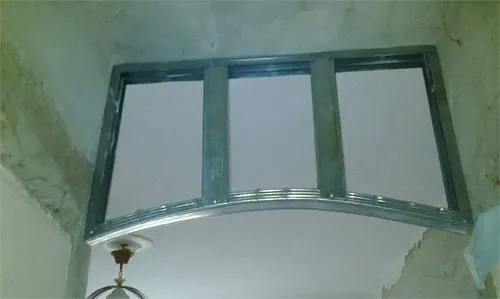

Простейший каркас из гибкого профиля.

Здесь для формирования изгиба использован надрезанный с минимальным шагом стоечный CW.

Усиление

В помещениях со значительными нагрузками на стены (в квартире это прежде всего прихожая и кухня) им нужен усиленный каркас. Жесткость по отношению к горизонтальным нагрузкам достигается, прежде всего, увеличением ширины стоечного и направляющего профиля с 50 до 75 или 100 миллиметров. Если это нежелательно из-за небольшой площади помещений, сделать каркас максимально прочным можно другими способами:

• Уменьшив шаг между стойками с 60 до 40 сантиметров;
• Соединив стоечные профили попарно;
• Вложив в стойки деревянные закладные — бруски сечением 50х50 мм.

Способы усиления каркаса перегородки.

Кроме того: при значительных предполагаемых нагрузках на стены они обшиваются гипсокартоном в два слоя. Листы первого и второго слоя крепятся с обязательным перекрытием горизонтальных и вертикальных швов. Первый слой крепится саморезами длиной 25 мм из расчета 20 — 30 штук на лист, второй — саморезами длиной 45 мм из расчета 50 — 70 штук на лист.

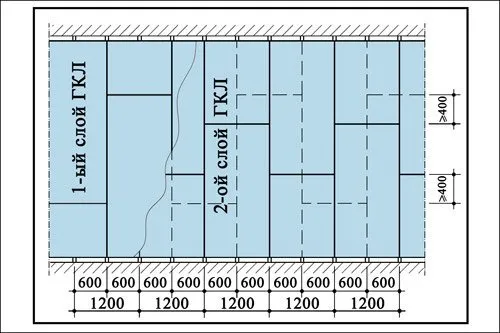

Расположение листов при обшивке перегородки гипсокартоном в два слоя.

Шумоизоляция

Полая перегородка из ГКЛ имеет неприятную особенность: она выступает в роли резонатора, усиливая звуковые колебания. Шумоизоляция стены требует комплексного подхода:

• Под направляющий профиль укладывается демпферная лента, которая исключит передачу низкочастотных колебаний капитальным конструкциям. Вместо нее можно использовать нарезанный полосками соответствующей ширины вспененный полиэтилен;
• Каркас заполняется минеральной ватой. Лучше использовать проклеенные плиты размером 1000х600 мм: они встанут между стойками без подрезки по ширине, и не будут слеживаться, оставляя в заполнении стены пустоты;

Шумоизоляция стены из ГКЛ минеральной ватой.

• Наконец, наиболее эффективное решение — акустически развязать между собой поверхности перегородки, создав для них два независимых каркаса. В этом случае по периметру перегородки на минимальном расстоянии друг от друга монтируется два направляющих профиля; стойки устанавливаются в них в шахматном порядке так, чтобы каждая стойка соприкасалась лишь с одной стороной обшивки.

Капитан Очевидность подсказывает: при этом толщина перегородки увеличится как минимум до 100 миллиметров.

Полки, ниши

Чтобы разместить в перегородке ниши или полки, нам тоже придется соорудить два независимых каркаса. Основой полок становятся горизонтальные перемычки между стойками из профиля CW. При толщине перегородки более 15-20 сантиметров полки усиливаются дополнительными перемычками между двумя каркасами.

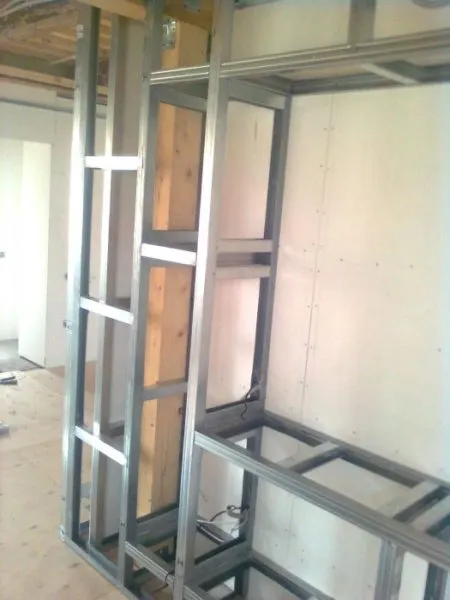

Сборка каркаса перегородки с нишами. Использованы стоечный CW и направляющий UW.

Подвесной потолок

Как правильно сделать каркас из профиля для гипсокартона при монтаже подвесного потолка?

Общие принципы сборки каркаса одноуровневого потолка — те же, что и при облицовке стены гипсокартоном: используется потолочный и направляющий потолочный профили; CD крепятся к перекрытию или балкам прямыми подвесами.

Обрешетка одноуровневого гипсокартонного потолка в ванной.

Есть, однако, и отличия:

• Шаг между подвесами лучше уменьшить до 60 см, что исключит вероятность провисания потолка;
• Потолочные профили желательно выравнивать не по линейке или кромке другого профиля, а по нескольким натянутым поперек них между направляющими ниткам. Вначале CD прижимаются к потолку загнутыми ушами подвесов, потом поочередно освобождаются, выравниваются в горизонтальной плоскости по нитке и крепятся к подвесу окончательно.

Если потолок многоуровневый, перепад можно создать несколькими способами:

• Комбинируя прямые подвесы и удлиненные подвесы со спицами;

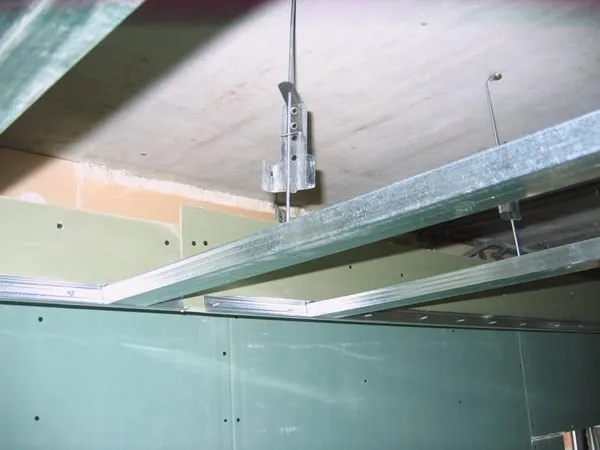

Регулируемые подвесы со спицами.

• Используя стоечный и направляющий профили. CW используется в качестве вертикальных стоек, а UW соединяет их и обеспечивает крепление к перекрытию;

Обрешетка под двухуровневый потолок из ГКЛ.

• Наконец, при небольшой высоте помещения более высокая часть потолка делается штукатурной или выравнивается гипсокартоном, закрепленным к поверхности перекрытия на гипсовый клей и (временно) на дюбель-шурупы.

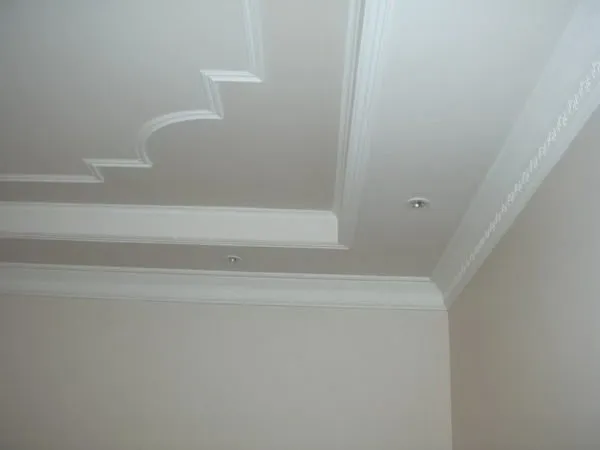

Сочетание штукатурного и гипсокартонного потолков.

Последний случай стоит разобрать отдельно. ГКЛ крепится в следующем порядке:

1. Поверхность чернового потолка очищается от низкоадгезивных покрытий (отслаивающейся штукатурки, побелки, краски и т.д.);

Подсказка: штукатурку и побелку можно снять жестким стальным шпателем, не поднимая пыли, если предварительно размочить ее водой. Для этого потолок смачивается из распылителя два-три раза с интервалом в 10-15 минут.

1. Затем поверхность обеспыливается щеткой или пылесосом;
2. Зачищенный потолок грунтуется проникающим акриловым грунтом (праймером). Праймер предотвратит осыпание поверхности и приклеит к основанию оставшуюся пыль. Желательно добавить в него антисептик, поскольку ГКЛ ограничит вентиляцию перекрытия;
3. Лист гипсокартона прижимается к потолку помощниками, после чего прямо через него в перекрытии бурятся отверстия под дюбель-шурупы. Шаг между точками крепления — не более полуметра;
4. На лист накладываются с шагом не более 15 см лепешки гипсового клея. По краю листа с небольшим отступом от него стоит сформировать прерывистый валик из клея. Разрывы позволят воздуху выйти из пространства между ГКЛ и черновым потолком;

Схема нанесения гипсового клея.

1. ГКЛ прижимается к потолку и фиксируется дюбель-шурупами;
2. Затем лист выравнивается в горизонтальной плоскости по уровню. Поднять или опустить участок листа можно вкручиванием или выкручиванием дюбель-шурупов;
3. Когда клей схватится (это занимает до 6 часов), крепеж вынимается, а отверстия от него шпаклюются гипсовой или акриловой шпаклевкой.

Короб

Короб из профиля для гипсокартона проще всего собрать из стоечного и направляющего профилей. Направляющий используется для крепления каркаса к полу, потолку и капитальным стенам, стоечный — для изготовления вертикальных элементов каркаса и перемычек между ними. Перемычки, кстати, не обязательны: каркас приобретет максимальную жесткость после обшивки стеновым ГКЛ.

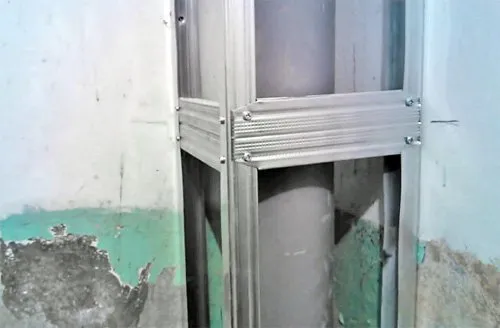

Разные виды профиля можно комбинировать. На снимке вертикальные стойки изготовлены из CW и UW, а перемычки — из потолочного CD.

Важный момент: в большинстве случаев прятать коммуникации в неразборный короб — очень плохая идея. Так, стояки и подводки водоснабжения, а также канализацию можно сделать скрытыми лишь при соблюдении следующих условий:

1. На канализационном стояке нет ревизий или тройников для прочистки;

Ревизия для прочистки засоров на чугунном канализационном стояке.

1. Канализационный стояк собран из пластиковых труб, каждая из которых зафиксирована у раструба хомутом, исключающим ее просадку;
2. Стояки водоснабжения выполнены из полипропилена, меди или гофрированной нержавеющей трубы с необслуживаемыми соединениями (паяными или, в случае нержавейки, компрессионными с силиконовыми уплотнителями).

Прятать стальные трубы в неразборный короб категорически нельзя в силу двух причин:

• Они обладают ограниченным сроком службы. Течь трубы в коробе заставят вас демонтировать его для ремонта или замены участка стояка;
• Отсутствие вентиляции в коробе приведет к появлению конденсата на трубах холодной воды в летнее время. Сырость сократит и без того небольшой срок службы стального стояка.

Кроме того: стояки относятся к общему имуществу жильцов дома, и доступ к ним может потребоваться в любой момент. Например, при течи у соседей снизу или сверху или при засоре канализационного стояка.

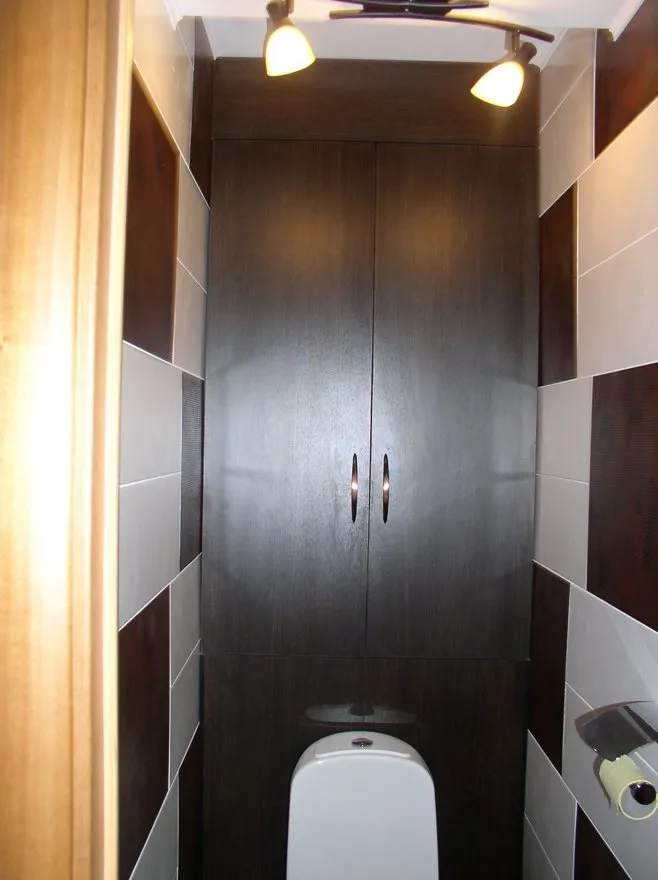

Шкаф с высокими дверками — прекрасная альтернатива коробу.

Заключение

Надеюсь, что этот материал поможет уважаемому читателю при ремонте в собственном доме или квартире. Как обычно, дополнительную информацию можно изучить, просмотрев видео в этой статье. Я буду признателен за ваши дополнения и комментарии. Успехов, камрады!
