Обжим типа Б: распиновка кабеля витой пары RJ45 и технология правильной обжимки

Интересуетесь распиновкой кабеля витой пары RJ45 и технологией обжима типа Б? В нашей статье «Распиновка кабеля витой пары RJ45 и обзор технологии правильной обжимки» мы предоставим вам подробные сведения о правильной обжимке кабеля типа Б. Узнайте, как правильно распиновать и обжать кабель для обеспечения качественного интернет-соединения.

Причем тут витая пара и Wi-Fi?

Уважаемый читатель, у меня тут свободный блог – так что если все не интересно, сразу же пролистай в Содержании на интересующие разделы статьи. Я же начну издалека. В далекой-далекой галактике…

Дело в том, что центральным элементом домашней вайфай сети сейчас является роутер. А современный роутер обычно имеет проводные подключения:

1. От роутера в сеть провайдера – тот самый кабель из подъезда. Бывает обычный Ethernet и телефонный под ADSL – все эти провода называются как раз «витой парой». Первый встречается чаще, второй все реже и реже.
2. От роутера к компьютеру или ноутбуку – иногда подключение делают не через Wi-Fi, а по проводу. Так и компьютеры без адаптера можно зацепить в интернет, да и пинг поговаривают матерые игроки будет получше.

Так что в домашней сети без витой пары никуда.

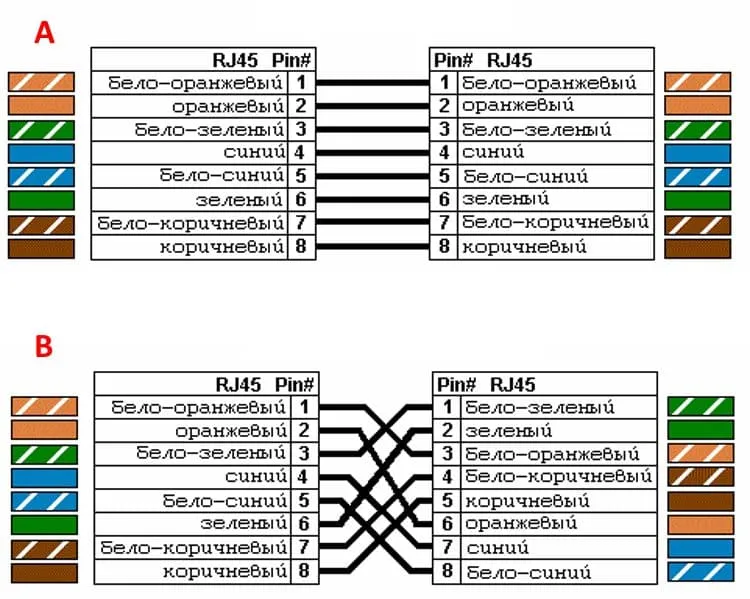

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

1. Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
2. Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

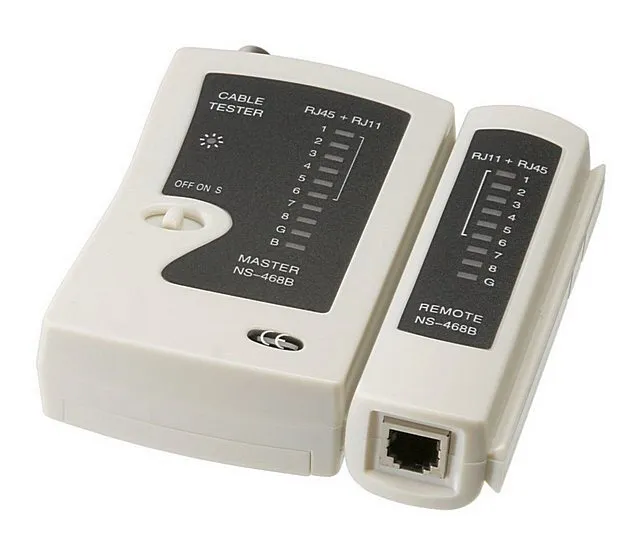

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет. Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

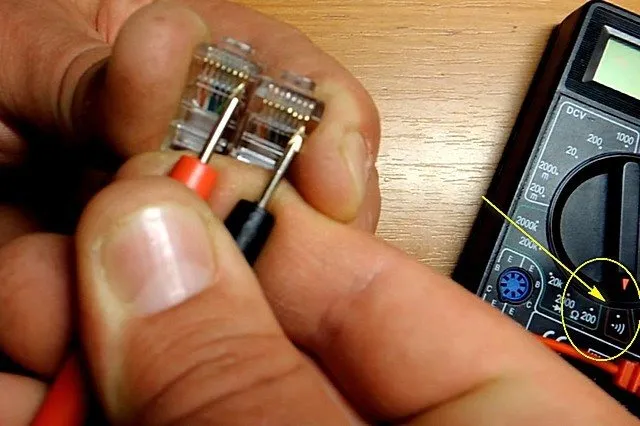

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

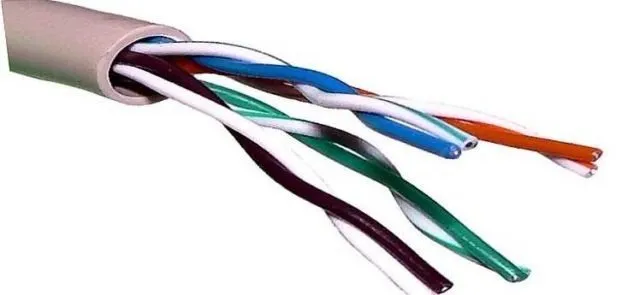

Витая пара

В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.

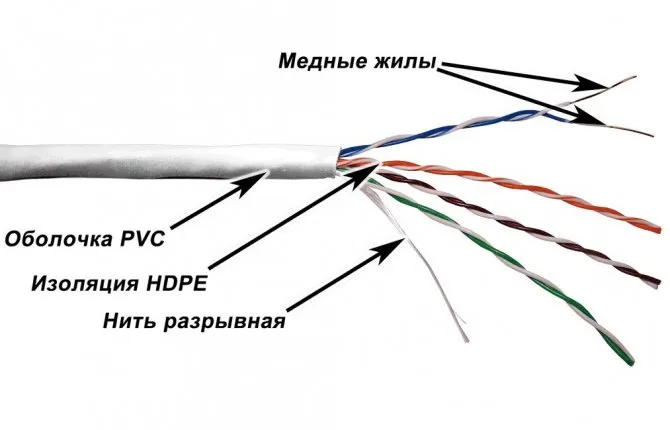

Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).

Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).

По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.

Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.

Маркировки витой пары:

• UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
• FTP ­ – с фольгой, тоже порой применяют в помещении.
• SFTP – металлическая оплетка, применяют на улице.
• STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).

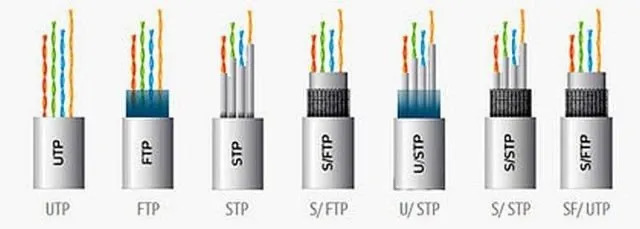

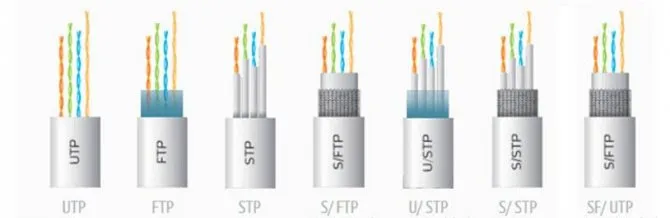

Итого разные варианты скомпонованы на следующем рисунке:

Дополнительно бонусом – бывают многожильные и одножильные кабели. Многожильные применяют дома – провод выходит гибким, как раз для активных перемещений. Одножильный провод уже лучше использовать при промышленной прокладке – до розетки, провод не гнется, но зато пропускание сигнала гораздо лучше.

Упоминать про горючие и негорючие, круглые и плоские здесь уже даже не хочется – все-таки не учебник сисадмина, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы – бегом в комментарии.

Внимание! Оставляйте свои комментарии. Всем поможем!

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

• UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
• FTP – экранированная витая пара (экран из фольги).
• STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
• S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
• U/STP – аналог STP, но без внешней брони.
• SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

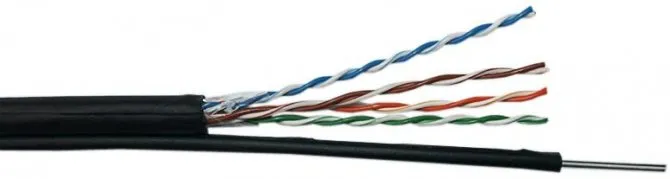

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Выбор провода и стандарты

В прошлом разделе упомянул про категории витой пары, здесь рассмотрим этот момент чуть подробнее. Ведь от категории тоже зависит и анатомия, и скорость передачи на шнуре.

Я вам порекомендовал брать категорию 5, но подойдет и 6я (CAT5, CAT6). Все варианты показаны в следующей таблице:

Важно здесь будет подобрать кабель для нужной скорости. А это еще и зависит от количества проводов внутри. Обычно бывает так:

• 2 пары (4 провода) – до 100 Мбит/с
• 4 пары (8 проводов) – от 100 Мбит/с

Обычно технология провайдера ограничивает вас скоростью в 100 Мбит/с для интернета. Но уже скоро этот порог будет пройден. Я к чему – обычно на интернетном кабеле будет именно 2 пары, а вот на домашних (от маршрутизатора до компьютера) уже 4 пары.

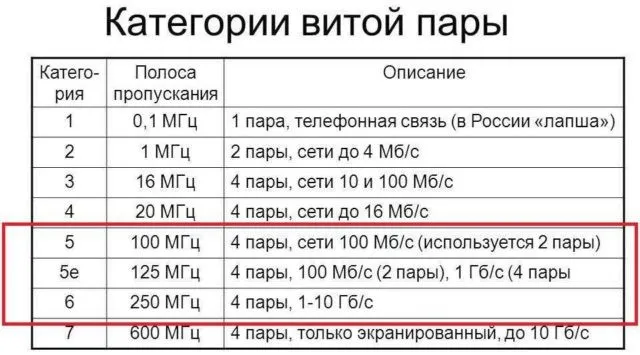

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

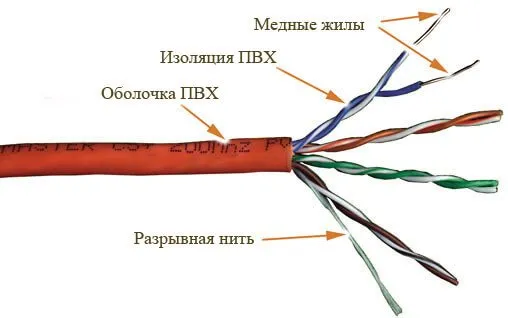

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

• Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
• Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
• Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
• Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
• Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
• Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
• Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
• Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
• Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
• Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
• Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории: Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
• Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Теория обжима

И вот мы уже подбираемся к процедуре обжима. Но нужно еще кое что прояснить, последний рубеж.

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

1. Витая пара устанавливается в разъем коннектора.
2. Провода витой пары разводятся по специальным желобам в коннекторе.
3. Контактный механизм коннектора – ножи. В магазинном состоянии – разведены, давая дорожку для проводов кабеля.
4. При обжатии дают давление на ножи, а они прорезают оболочку и обеспечивают плотный контакт с жилами провода.
5. С другой стороны остаются открытые контакты ножей – они то и обеспечивают соединение с сетевым адаптером при подключении.

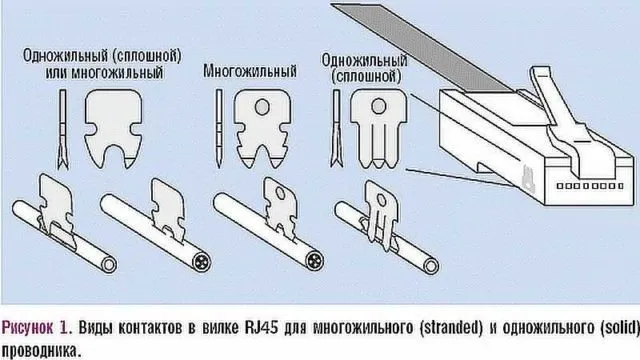

Вот картинка, как работают ножи:

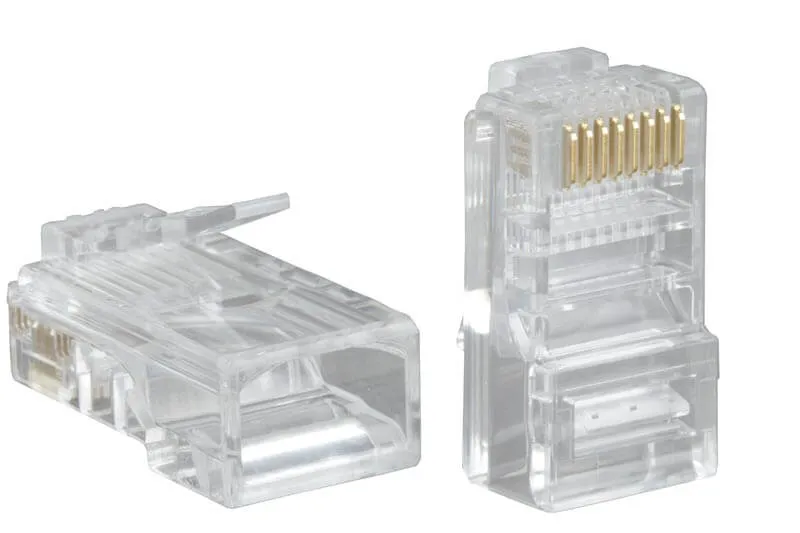

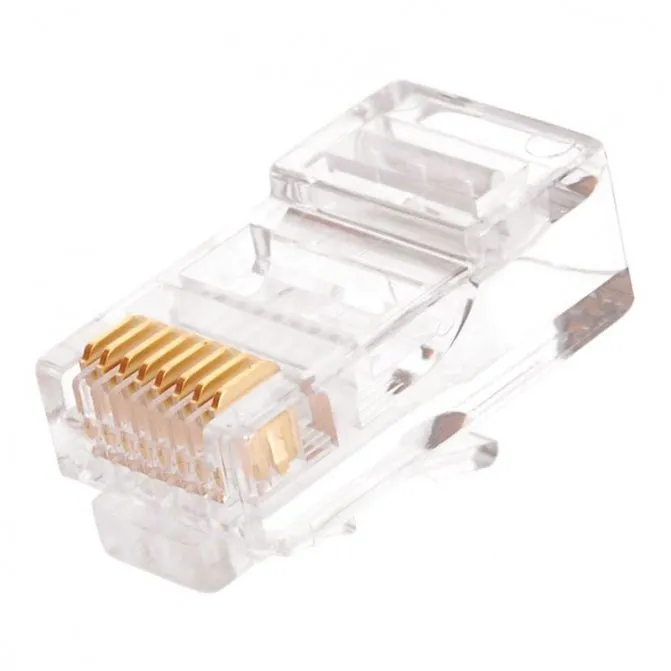

А вот коннектор в увеличенном виде (тот самый наконечник провода или «джек»):

Такое соединение надежно и отлично передает сигнал. Но новички на первых порах могут недожать – и соединения либо не будет, либо оно будет установлено на низкой скорости (это одна из причин снижения скорости в сети). Лучший способ исправить – прожать еще раз сильнее, или же переобжать заново. На практике у нас в вузе эта процедура получилась далеко не с первого раза у каждого – так что все с чего-то начинают.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Инструменты

Главное при обжиме – сделать качественный прорез ножами оболочки. А для этого нужно создать правильное сильное давление на контакты. Ну и не обошлось здесь без создания инструментов, хотя можно обойтись и без них.

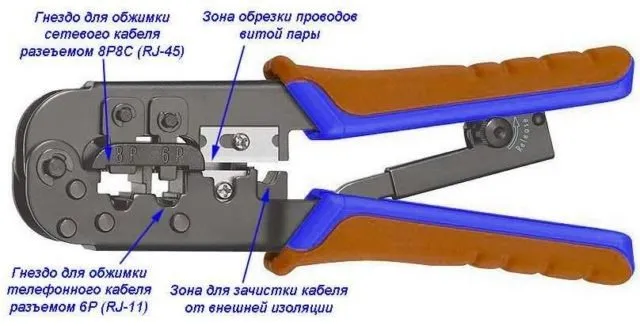

Профи применяют специальный инструмент – обжимные клещи, или кримпер. Еще встречал названия вроде «обжимки для проводов» или «обжимки для коннекторов». Тут уже у кого какой вкус, наверняка вы услышите и другие какие-нибудь версии.

Стоит эта штука не так уж и дорого. Можно найти рабочий экземпляр в пределах 1000 рублей. Для разовой починки дома, штука бесполезная. Но главная их особенность – заточенный под витую пару функционал:

• Срез оплетки ровно под уровень проводов
• Зачистка изоляции проводов до жилы
• Одновременный обжим всех ножей с нужным усилием
• Иногда есть гнездо для обжима и телефонного кабеля (RG-11)

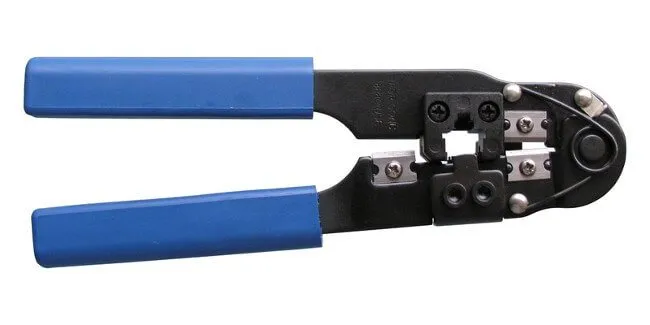

Вот так они выглядят:

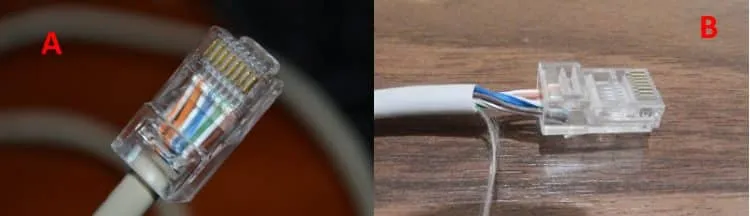

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

Без инструмента

В своей жизни я видел много способов обжимки. Но самый интересный из них был – зубами, т.к. у человека тёща была стоматологом… Так что порой и не нужен вовсе инструмент.

Еще один подручный инструмент, который есть у каждого – отвертка. Причем это, пожалуй, самый популярный инструмент в домашних условиях. Главное – ничего не поломать и качественно продавить контакты. Если на тесте соединение не установится, нужно просто пытаться прожать еще раз. Рабочий способ, тяжелый, все постоянно соскальзывает – но на безрыбье и рак рыба.

Еще один домашний помощник – плоскогубцы. Но мой совет – лучше все же помучиться с отверткой. Плоскогубцы не обеспечивают сильного вдавливания (особенно посередине), а при большой русской богатырской удали легко ломают коннектор на мелкие куски.

Что понадобится для работы?

Для начала подготовим все, с чем будем иметь дело:

• Сетевой кабель типа «витая пара».

• Коннекторы RJ-45. По идее, хватит двух, но возьмите на всякий случай больше. Они дешевые.

• Колпачки. Не пренебрегайте ими, потому что они продлят жизнь вашему кабелю и придадут ему эстетичный вид.

• Рабочий инструмент — обжиматель. Лучше всего кримпер, если есть. Это специальный девайс для обжима. Он тоже стоит недорого, но если вы выполняете этот процесс раз в пятилетку, то можно на него не тратиться.

Если хотите обойтись без щипцов, возьмите обычную плоскую отвертку. Ведь в любом деле главное — не инструмент, а умелые руки и думающая голова :). Так что порой с помощью отвертки получается даже качественнее, если четко следовать инструкции. Решили воспользоваться вторым вариантом? Подготовьте еще нож, чтобы срезать изоляцию.

Схема обжима – распиновка

А вот теперь сама наука. Одно дело надавить, другое дело правильно завести провода в жилы (а это самое главное, чтобы правильно обжать витую пару), причем в оба коннектора – случайный набор здесь не подойдет. Очень важен порядок. Всего в коннекторе имеется 8 желобов под 8 жил. Если обжимаются 4-жильные провода – часть канавок оставляют пустыми, главное верно попасть.

Сначала рассмотрим классическую обжимку 8-жильного провода. Есть 2 способа:

1. Прямой обжим кабеля (тип Б, 568B) – так и применяют в 99% случаев. Используют для коннекта периферийных устройств с роутером/хабом/свичом.
2. Перекрестный обжим (кроссовер, тип А, 568A) – применяют для прямых соединений компьютер-компьютер.

Для справки. Сейчас современный адаптеры понимают оба эти способа, но предпочтительным остается первый вариант прямого обжима.

Названия схем обжимки витой пары берутся от способа расположения проводов по отношению друг к другу. Посмотрите изображения снизу и все поймете. Главное здесь – показан вид на коннекторы снизу (там, где нет ножки).

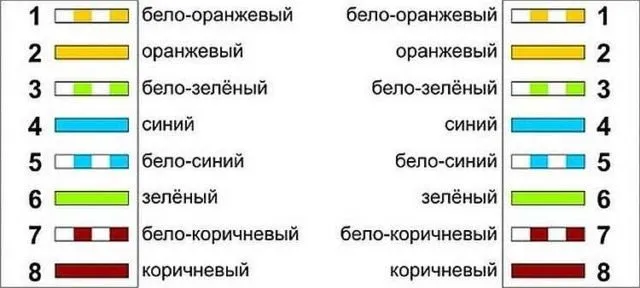

Прямой обжим

Используйте эту схему распиновки!

Если картинки вдруг почему-то недоступны, расположение по цветам:

1. Бело-оранжевый 2. Оранжевый 3. Бело-зеленый 4. Синий 5. Бело-синий 6. Зеленый7. Бело-коричневый8. Коричневый

Перекрестная схема

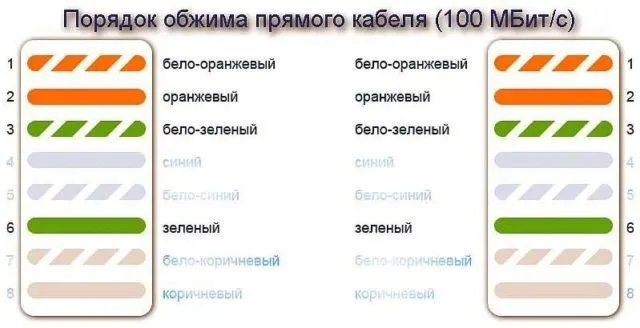

Четыре жилы

Еще один вариант для 4 жил – тот случай, когда всего 2 пары. Стандартно делают вот так:

Вся фишка грамотной распиновки – сопоставить провода по обе стороны кабеля, при этом даже не зная, как обжали коннектора на другой стороне. Негласный стандарт, где не нужно бегать до щитка провайдера. Цифры 1-8 на картинках порой выдавливают на розетках, это для тех, кто не хочет спутать порядок.

Последовательность обжима 8 жильной витой пары + схема

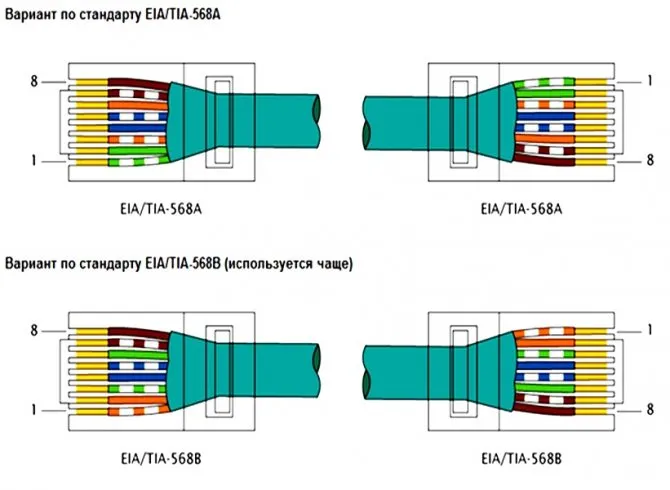

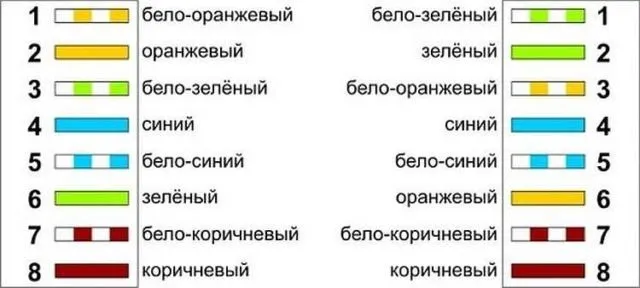

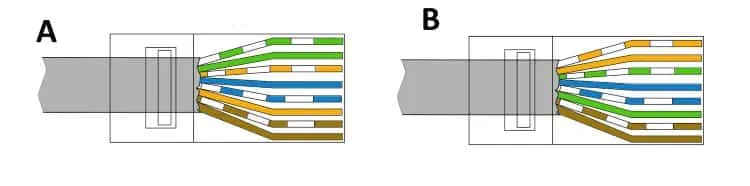

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.



2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.



3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.



4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.

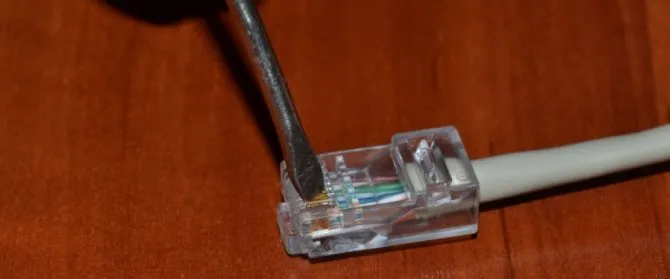

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно. https://www.youtube.com/watch?v=rNNckAnvFX4

Порядок при обжимке

А теперь переходим непосредственно к правильному способу обжать кабель. В работе будьте аккуратны – главное не повредить себя, а коннекторы дешевые)

Шаг 1. Снимаем изоляцию

Сначала снимите изоляцию с провода – ее можно аккуратно поддеть ножницами или использовать зачистщик на кримпере – вставили, провернули, и обертка отлетела. Она хрупкая, так довольно легко снимается. Снимать изоляцию нужно не так уж и много – пары сантиметров от конца хватит. Если что, потом все подрежете. Клещи имеют специальные метки, по какой уровень нужно обрезать покрытие.

Шаг 2. Расправляем провода

Теперь берем наши провода, расправляем их и располагаем согласно схеме распиновки. Из рекомендаций – попробуйте их расправить карандашом или ручной – становятся гладкими и теснорасположенными друг к другу – что нам и нужно.

Шаг 3. Обрезаем

Теперь самое время обрезать и выровнять наши провода. Обрезаем или кусачками, или теми же клещами, да хоть ножом. Оставляем около сантиметра чистого провода. При практике точно научитесь выверять расстояние.

Шаг 4. Попадаем в коннектор

Самая сложная часть. Нужно теперь нашу конструкцию вставить в коннектор. Коннектор при вставке располагается вниз ножкой. Почему сложно – провода норовят не попадать в свои канавки, залезают к соседям, загибаются, путаются. Здесь рекомендация – терпение и еще раз обратить внимание на обработку карандашом – помогает.

Шаг 5. Вставляем до конца

После попадания – надавливаем на кабель, чтобы проводки зашли до самого упор. При этом обертка спрячется в самом коннекторе. Если обертка не зайдет в коннектор – возможны переломы в будущем. Если напротив окажется короткой – провода не дойдут до ножей. Так что все с опытом и на глаз.

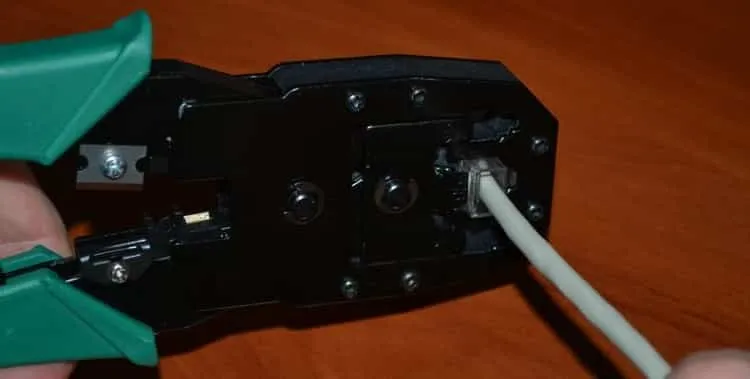

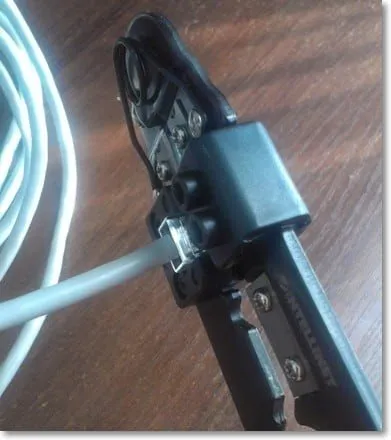

Шаг 6. Опрессовка

А теперь самое время прожать наши ножи – способы обсудили выше, но лучше использовать клещи. Берете и прожимаете.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на компьютере или роутере перед тем как убирать инструменты. Порой с первого раза может не получиться. Самый простой способ исправить ситуацию перед тем, как расстроиться – прожать ножи еще раз, но сильнее. Очень часто помогает.

Если же коннекта нет, обратите внимание на это:

• Точно ли провода заведены по схеме? Не вылетели ли? Посмотрите сквозь коннектор.
• Дошли ли провода до упора коннектора? Смогли ли ножи достать их?

Остальное можно списать только на поломку кабеля.

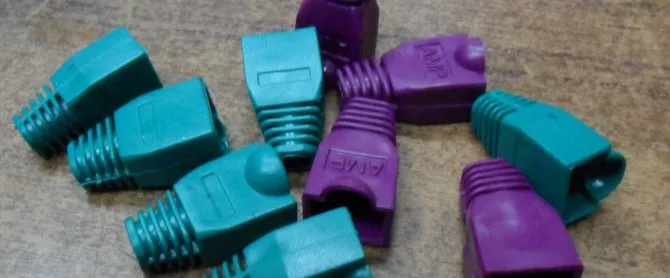

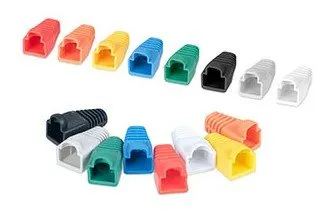

Изначально до обжимки сетевого кабеля можно насадить вот такие кожухи. Отлично предохраняют от перегиба возле коннектора, но на практике все живет и без них. Видов очень много, статья не о том. Для справки.

Как обжать кабель RJ-45 правильно?

Существуют различные способы обжимки кабеля RJ-45, среди которых есть даже опрессовка коннектора без специальных клещей, с помощью обыкновенной отвертки с плоским шлицем.

Но мы рассмотрим, как грамотно сделать надежный и функциональный рабочий патч-корд, по характеристикам не отличающийся от покупных моделей.

Подбор и подготовка инструментов

Имея под рукой комплект специальных инструментов, выполнить действия по обжиму коммутационного кабеля намного проще. Конечно, придется выделить сумму на приобретение кримпера, стриппера, тестера или кроссировщика, но если купить качественный инструмент, он прослужит годами.

Для правильного закрепления коннекторов на кабеле потребуются:

Галерея изображений

Фото из

Клещи для обжимки витой пары – кримпер

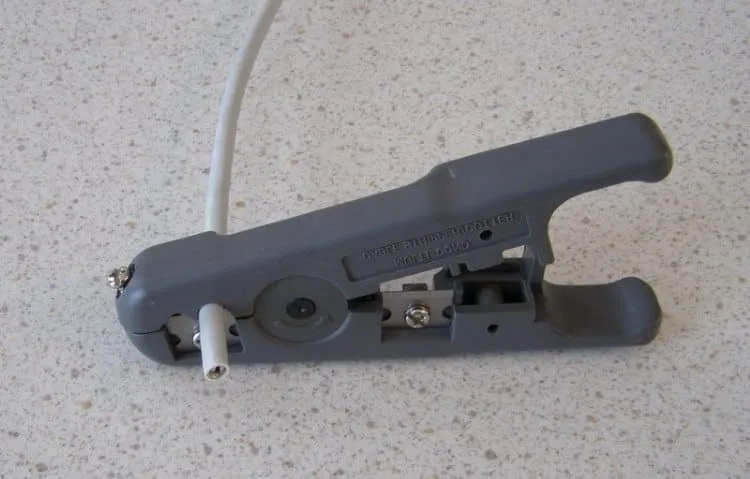

Кусачки для удаления изоляции – стриппер

Тестер для диагностики кабелей

Кроссировочный инструмент для заделки

Главными из перечисленных инструментов являются клещи и тестер – это минимальный набор, необходимый для правильной распиновки и обжимки витой пары.

Покупая клещи, нужно проверить их качество и желательно предварительно протестировать инструмент. Некоторые кримперы снабжены лезвиями, с помощью которых можно зачищать жилы.

Пошаговая инструкция по обжимке

Чтобы сделать патч-корд, потребуется приготовить материалы – кабель и коннекторы, вооружиться инструментом и выбрать схему распиновки в зависимости от того, какие приборы будет соединять готовый шнур.

Список материалов:

• отрезок витой пары не длиннее 100 м – согласно распиновке Ethernet это максимальная длина стандартов для бытового назначения;
• для одного кабеля – два коннектора RJ-45 (их маркировка – 8Р8С);
• набор инструментов – кримпер, стриппер, тестер.

Чаще всего требуется кабель для соединения ПК с сетевым устройством, поэтому вспоминаем схему прямой опрессовки, а для надежности просто кладем ее на видное место, чтобы была перед глазами в момент распределения проводов.

Не забываем, что типы А и В отличаются только расположением оранжевой и зеленой скруток, можно применят оба варианта.

Пошаговая инструкция:

• Шаг 1 – Отрезаем кусок кабеля по метражу, без запаса, но достаточной длины кусачками или лезвиями кримпера.
• Шаг 2 – Отступаем от конца 2-4 см, делаем стриппером круговой надрез на наружной изоляции, а затем аккуратно снимаем ее.
• Шаг 3 – Проводники скручены попарно, поэтому перед обжимкой раскручиваем все пары, выпрямляем жилы и распределяем из согласно выбранной схеме. Кроме проводников под оболочкой скрывает нейлоновая нить – ее нужно просто отвести назад.
• Шаг 4 – Подравниваем проводники. Для этого отступаем от края наружной изоляции 1,0-1,3 см и отрезаем провода кусачками строго перпендикулярно оси витой пары. Следим, чтобы разноцветные кончики были одинаковой длины.
• Шаг 5 – Вставляем проводники в коннектор и продвигаем до упора.
• Шаг 6 – Производим обжим: вставляем коннектор с проводниками в нужный разъем кримпера (с маркировкой 8Р) и сжимаем ручки клещей. Можно услышать щелчок.
• Шаг 7 – Проверяем надежность крепления – легко тянем кабель, как бы пытаясь достать проводники из коннектора. При правильной обжимке жилы сидят прочно.
• Шаг 8 – Тестируем готовый патч-корд на исправность. Вставляем коннекторы в гнезда тестера, включаем прибор и следим за индикацией. Если все в порядке, огоньки будут загораться попарно зеленым светом. Если индикация отсутствует или загорается красный свет – процедуру потребуется повторить.

Рука набивается быстро – после нескольких самостоятельных обжимов. Навык обжима пригодится при переезде в новую квартиру, где сетевые провода прячут в плинтуса или зашивают в стены и подключают к компьютерным розеткам.

Не нужно переживать, что кабель слишком длинный или короткий – всегда можно обжать патч-корд нужной длины. Если сетевой провод вдруг перегрызет собака или он просто перегнется, можно оперативно произвести ремонт.

Также вам может быть интересно посмотреть как можно соединить витую пару между собой, для этого переходите по этой ссылке.

Проверка

Есть и возможности проверки соединения кабеля. Главное – получить оба конца. На практике дома не всегда это получается – ведь провайдер не отдаст вам свой конец провода. Поэтому здесь проще проверять на устройстве – если все работает, значит отлично. Нет – ищем причину в другом.

Профессионально используют LAN-тестеры. Это устройство показывает наверняка, по какой жилке есть сигнал, а по какой его нет:

Дополнительно можно использовать и мультиметр, но здесь придется прозванивать отдельно каждую жилку. Но что поделать, ведь русский человек умеет все)

Всех благодарю за внимание! Если еще остались вопросы – пишите в комментарии. Жали, жмем и будем жать)

Медь или кабель частично омедненный

При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.

Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.

Экранирование

Экранирование кабелей позволяет снизить помехи на линии. Для выполнения сетевых соединений от стеновой панели до компьютерной техники достаточно провода неэкранированного; экранированный кабель необходим при протягивании линий в стенах, по внешним поверхностям конструкций, на участках с высокой интенсивностью помех и электромагнитными излучениями.

Сетевые изделия с экранированием представлены марками:

• FTP — обозначает изделия с фольгированным единым экраном;
• F2TP — кабельная продукция защищена экраном из 2 слоев фольги;
• S/FTP — в изделиях выполнено экранирование каждой жилы с использованием фольги, для наружного слоя применяется сетка из медных сплавов;
• STP — жилы имеют защиту из фольги, предусмотрено внешнее экранирование конструкции провода;
• U/STP — выполнена защита жил с помощью фольги, внешней изоляции не предусмотрено;
• SF/UTP — изделия с двойным внешним экранированием, оплеткой из меди и листов фольги, витая пара по характеристикам наиболее прочная и защищенная от воздействия атмосферных осадков..

Для жилых помещений рекомендованы кабельные изделия с экранированием F2TP либо FTP. Покупать для для проведения сетей в общественных помещениях рекомендуется продукцию с маркировками SF/UTP, S/FTP.

Как выбрать тип и марку электрода?

Выбор типа и марки электрода зависит от типа металла, который вы собираетесь сваривать, а также от типа сварочного оборудования, которое у вас есть.

1. Тип металла:
   Выберите тип электрода, соответствующий металлу, который вы собираетесь сваривать. Различные марки электродов предназначены для сварки разных металлов, таких как сталь, чугун, нержавеющая сталь и алюминий.

2. Тип сварочного оборудования:
   Некоторые марки электродов предназначены только для определенных типов сварочного оборудования, таких как постоянный ток или переменный ток. Убедитесь, что выбранный вами электрод совместим с вашим оборудованием.

3. Толщина металла:
   Толщина металла также может повлиять на выбор марки электрода. Тонкие металлические листы лучше сваривать тонкими электродами, а толстые металлические изделия лучше сваривать более крупными электродами.

4. Приложение:
   Кроме того, учитывайте, для каких целей вы будете использовать сварочные изделия. Если вы собираетесь использовать сварочные изделия для строительных работ, то выберите электрод, который обладает хорошей прочностью и прочностью сварного соединения.

5. Рекомендации производителя:
   Наконец, обратите внимание на рекомендации производителя. Каждый производитель электродов рекомендует свои марки для определенных материалов и условий сварки.

Кроме того, не забывайте о подборе правильного диаметра электрода, который также зависит от толщины металла, который вы собираетесь сваривать. Рекомендуется выбирать электроды с диаметром, соответствующим толщине металла.
