Пластиковая гофротруба: особенности и использование для прокладки кабелей.

На нашем сайте вы найдете информацию о пластиковой гофротрубе ПВХ и ее применении для прокладки кабелей. Изучайте особенности и преимущества этого материала, чтобы успешно использовать его в вашем проекте. Узнайте все, что нужно о гофре ПВХ и создайте надежную систему прокладки кабелей.

Гофрированная труба из поливинилхлорида (ПВХ) — это изделие, которое используется для защиты различной кабельной проводки. Кроме того, что она выступает в качестве защитного футляра, который предохраняет проводку от механических воздействий, она также отличается диэлектрическими свойствами. Протягивание кабельной проводки в таких трубах отличается простотой, поэтому гофры являются такими популярными на современном рынке стройматериалов.

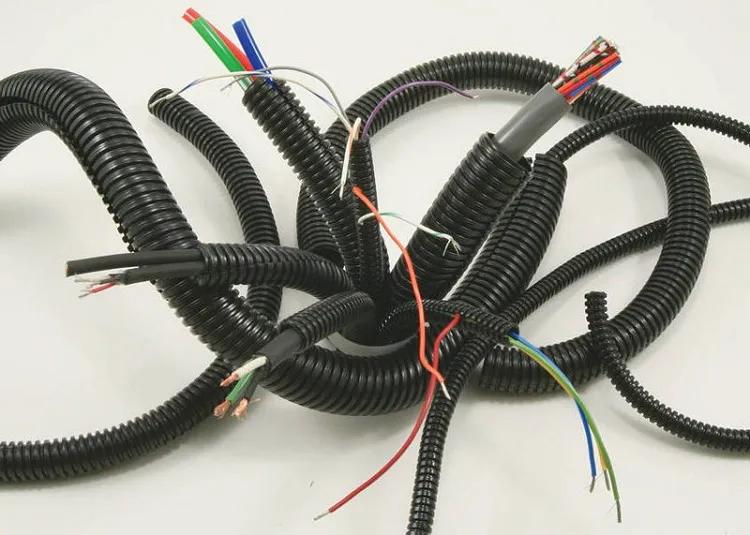

Гофрированные трубы из поливинилхлорида — это универсальные конструкции, используемые в самых разных целях

Содержание

• 1 Что такое гофротруба из поливинилхлорида?
• 2 Разновидности гофр ПВХ
• 3 Преимущества и недостатки гофротруб из ПВХ
• 4 Советы по выбору гофротруб из поливинилхлорида
• 5 Советы по установке и эксплуатации гофрированных труб ПВХ для прокладки кабеля

Что такое гофротруба из поливинилхлорида?

Гофра из ПВХ является полимерным изделием, завоевавшим огромную популярность благодаря своим высоким техническим характеристикам и низкой цене. Эксплуатационная сфера применения гофротруб из ПВХ довольно широка, что связано с большим ассортиментом этих изделий.

Рассмотрим две основные сферы, в которых широко используются ПВХ гофры:

• в первую очередь такие изделия применяют для создания защитного канала для слаботочной или силовой кабельной проводки. Такие электрические системы могут быть как постоянного, так и переменного тока. Вольтаж в них может достигать 1000 В.

Полезная информация! Помимо этого, гофротрубы из поливинилхлорида используются при монтаже внутренних или внешних проводных телефонных и других сетей.

• второй способ использования этого гофрированного изделия — элемент дренажной канализационной коммуникации. Гофрированные трубы в таких системах применяются для отвода сточных вод.

ПВХ гофротрубы отличаются хорошим коэффициентом гибкости, что способствует их монтажу даже в условиях ограниченного пространства. Такое свойство позволяет снизить трудозатраты и время проведения монтажных работ.

Гофра малого диаметра отличается хорошей гибкостью, что позволяет прокладывать ее без использования уголков для поворота

Разновидности гофр ПВХ

Пластиковая гофрированная труба для кабеля из поливинилхлорида используется при прокладке электрических коммуникаций открытого или закрытого типа. В зависимости от конструктивных особенностей выделяют следующие разновидности этих изделий:

• однослойные;
• двухслойные.

В однослойном приспособлении внешняя и внутренняя поверхность имеет общую стенку. Двухслойные изделия состоят из двух стенок: внутренней гладкой и внешней гофрированной. Благодаря такой конструкции, двухслойные гофротрубы из ПВХ отличаются хорошей жёсткостью. Внутренняя гладкая стенка позволяет без сопротивления протягивать через гофротрубу электрокабели.

Все гофрированные ПВХ изделия классифицируются ещё по одному показателю — способу исполнения. По способу исполнения выделяют два основных типа гофротруб из поливинилхлорида:

• лёгкие;
• тяжёлые (усиленные).

Первый вариант гофротруб пользуется популярностью при монтаже систем внутри разного рода сооружений. Они отличаются самым высоким коэффициентом гибкости, а также являются тонкостенными, что позволяет беспрепятственно монтировать их на различных изгибах. Их довольно часто эксплуатируют для проводки электрических кабелей под обшивкой стен и потолков.

Тяжёлые гофротрубы из поливинилхлорида отличаются толстыми стенками и высокими прочностными характеристиками. Их, как правило, монтируют в более тяжёлых условиях. Например, прокладывают в цементной стяжке или же под землёй.

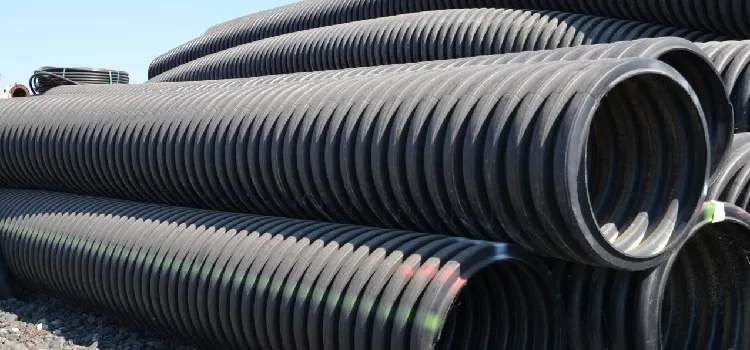

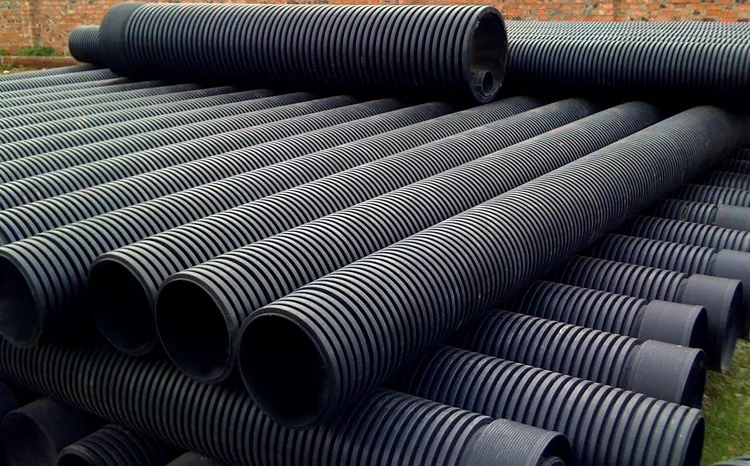

Трубы тяжелого типа используются для прокладки подземных коммуникаций и тех систем, которые работают в сложных условиях

Для того чтобы максимально облегчить протягивание кабельной проводки через гофротрубы используются специальные приспособления, которые входят в состав гофр — зонды. Зонд является элементом, изготавливаемым из стали и представляющим собой трос, которая фиксирует кабель и позволяет протянуть его до другой стороны трубы. В таком случае прокладка электрической сети происходит в несколько раз быстрее, однако, некоторые компании выпускают гофрированные трубопроводы, которые не оснащены этими зондами. Если сравнить трубы с зондами и изделия без них, то, с точки зрения качества, они идентичны, а вот стоимость у вторых — ниже.

Поливинилхлоридные гофры имеют широкий ассортимент размеров. Показатели сечения таких труб варьируют от 16 до 63 мм. Продаются такие трубы, как правило, в специальных катушках (бухтах), длина которых может быть разной (от 15 до 100 м). Для надёжности такие катушки обматываются специальной полиэтиленовой плёнкой. Жёсткие гофротрубы выпускаются длиной от 2 до 3 м.

Преимущества и недостатки гофротруб из ПВХ

Каждое изделие обладает своими достоинствами и недостатками. Это касается и гофротруб из поливинилхлорида, которые имеют множество преимуществ и некоторые минусы. Рассмотрим преимущества использования гибких гофрированных труб из ПВХ для прокладки кабелей:

• эксплуатационный срок таких изделий может доходить до 50 лет при нормальном использовании и со временем они не теряют своих технических характеристик;
• обладают высоким коэффициентом влагостойкости;
• относятся к слабовоспламеняемым материалам, а при возгорании отличаются самозатуханием;
• имеют высокую резистентность к механическим воздействиям (например, ударам);
• обладают отличной устойчивостью к губительному воздействию коррозии;
• обладают устойчивостью к агрессивным химическим соединениям;
• в процессе эксплуатации не выделяют никаких веществ, которые способны причинить вред человеческому здоровью, поэтому считаются экологически чистыми;
• небольшая масса таких изделий способствует их хранению, транспортировке и монтажу;
• благодаря своим свойствам они используются для быстрых ремонтных работ в электросетях;
• универсальность поливинилхлоридных гофротруб.

Даже легкая гофра имеет высокую прочность, что позволяет монтировать ее внутри стен, полов и перекрытий

Обратите внимание! Диэлектрические свойства этих изделий позволяют им выдерживать напряжение, которое может достигать 2000 В, при условиях, что изоляция отличается сопротивляемостью в 100 Ом.

Эти трубы, безусловно, являются очень популярными, однако они обладают и некоторыми недостатками. Рассмотрим их:

• гофротрубы из поливинилхлорида отличаются слабой устойчивостью к температурным перепадам, а также к высоким температурам. Прокладку кабелей в таких трубах разрешается проводить при температуре окружающей среды не ниже — 5 и не выше + 45 °C.
• ПВХ труба имеет слабую резистентность к ультрафиолетовому излучению. В связи с этим специалисты не рекомендуют монтировать её под открытым небом. Однако усиленные варианты гофр из поливинилхлорида лучше справляются с ультрафиолетовыми лучами.

Советы по выбору гофротруб из поливинилхлорида

Выбор гофрированных ПВХ труб для кабелей является важным мероприятием, к которому стоит подойти со всей серьёзностью и внимательностью, чтобы не наткнуться на низкокачественную или бракованную продукцию.

Размер защитной гофротрубы из поливинилхлорида необходимо подбирать индивидуально для конкретного случая. Это связано с тем, что этот параметр зависит от показателя сечения кабеля, а также от количества кабелей и их назначения (эта закономерность описана в таблице ниже).

Таблица 1

Для прокладки проводов до осветительного оборудования лучше всего подходят гофрированные пластиковые трубы для кабелей с показателем сечения 16 мм. Для прокладки к выключателям и розеткам, как правило, используют изделия, показатель сечения которых составляет 20 мм. При расположении в гофре нескольких электрокабелей, рекомендуется использовать гибкие гофротрубы с разными показателями сечения, высчитанными по таблице.

Диаметр гофры зависит от размера и количества кабелей, которые в ней будут проложены

Рекомендуется покупать гофрированное изделие, оснащённое стальным зондом. Это позволит свести к минимуму трудозатраты при монтаже электросети, а также сэкономить время прокладки.

Советы по установке и эксплуатации гофрированных труб ПВХ для прокладки кабеля

Прокладка таких изделий не отличается особой сложностью. При желании проложить такие трубы сможет каждый человек, не имеющий специальных строительных знаний и навыков. Однако не каждый человек разбирается в нюансах разводки электрических коммуникаций. Поэтому для такого мероприятия рекомендуется нанимать специалиста.

При монтаже подвесных строительных конструкций или же при обшивке стен и потолка гипсокартоном, как правило, гофрированная труба ПВХ прокладывается в специальных штробах (каналах). Открытый вариант монтажа электросистем из гофротруб и кабелей, расположенных внутри их, используется зачастую во внутридомовых системах.

Обратите внимание! Гофры из поливинилхлорида для кабельной проводки разрешается монтировать внутри, а также снаружи любых строительных сооружений. Это связано с тем, что такие изделия отличаются пожароустойчивостью. Но по возможности рекомендуется их прокладка внутри негорючих материалов. Усиленные модели гофрированных труб применяются в условиях повышенной механической нагрузки.

Рассмотрим поэтапно монтаж электрического кабеля в гофре:

1. В первую очередь прокладывается гофра для электрокабеля.
2. Далее электрокабель закручивается на конце протяжного элемента (зонда).
3. В конце необходимо осторожно вытянуть кабель другой стороны гофры.

При скрытом монтаже поливинилхлоридных гофротруб для прокладки кабеля они закрепляются посредством цементного раствора, а при открытой прокладке — при помощи специальных крепёжных хомутов.

Чем можно соединить пластиковую трубу?

Для соединения пластиковых труб используются различные способы, в зависимости от материала трубы и назначения системы. Некоторые из наиболее распространенных способов соединения пластиковых труб:

1. Соединительные муфты — это специальные детали, которые позволяют соединять концы пластиковых труб. Для соединения используются различные типы муфт, включая муфты с внутренней резьбой, муфты соединительные, муфты соединительные муфтовые и др.

2. Фитинги — это специальные детали, которые монтируются на концы пластиковых труб для соединения их друг с другом или для подключения к другим элементам системы. Фитинги бывают различных типов, включая уголки, переходники, тройники, заглушки и др.

3. Сварка — некоторые виды пластиковых труб могут быть соединены методом сварки. Этот способ подходит для соединения труб из полипропилена, полиэтилена, ПВХ и других материалов.

4. Клеммы — для соединения пластиковых труб малого диаметра, например, для монтажа труб в системах отопления или водоснабжения, используются специальные клеммы.

5. Клеевое соединение — для соединения пластиковых труб из ПВХ используется клеевое соединение. Для этого используется специальный клей, который наносится на поверхности трубы, после чего трубы надеваются друг на друга и фиксируются до полного высыхания клея.
