Раскладка тротуарной плитки — как использовать программу для укладки

Ищете программу для укладки тротуарной плитки? Мы подобрали лучшие инструменты для раскладки тротуарной плитки, чтобы сделать вашу задачу легкой и эффективной. Узнайте, как эти программы помогут вам создать красивые и прочные дорожки и площадки.

Как самостоятельно сделать раскладку тротуарной плитки на компьютере

Обустраивая коттеджный или дачный участок, каждый из нас хочет, чтобы он выглядел красиво. Для этого садовые дорожки и площадки мостят тротуарной плиткой разного цвета в определенном порядке, создавая узоры. А как разработать дизайн таких рисунков, не прибегая к заказу услуг дизайнера? Сэкономить в этом деле поможет компьютерная программа. В этой статье мы расскажем, как самостоятельно сделать раскладку тротуарной плитки на компьютере.

Конечно, профессия ландшафтного дизайнера важна. Эти специалисты помогают создавать красоту на наших земельных участках. Однако каждый из нас может рассчитывать на собственные силы в построении схемы раскладки цветной тротуарной плитки.

Выбор программного обеспечения для раскладки тротуарной плитки

Самым общедоступным графическим редактором с возможностью построения схемы раскладки будет Microsoft Publisher. Он доступен в пакете программ Microsoft Office, который установлен практически в каждом компьютере на операционной системе Windows. К преимуществам этой программы можно отнести следующее:

• У Microsoft Publisher интерфейс напоминает всем известный Word. Его легко изучить и привыкнуть к нему.
• Программа читает множество форматов файлов других программных продуктов.
• Наличие большого количества инструментов для рисования графики.
• Возможность создания шаблонов строительных материалов.

Создание шаблонов элементов тротуарной плитки в Microsoft Publisher

До рисования схемы раскладки тротуарной плитки в Microsoft Publisher необходимо создать шаблоны ее элементов, которые в дальнейшем будут копироваться и вставляться на рабочее поле.

Алгоритм создания шаблона простой.

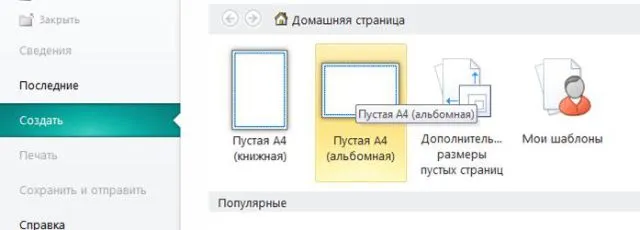

Запускаем программу Microsoft Publisher. Появляется окно с предложением создания нового файла с пустой страницей формата А4. Подтверждаем команду.

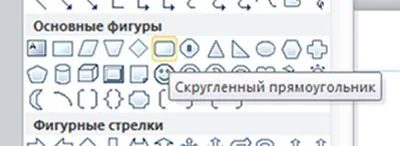

В главном меню программы выбираем пункт “Вставка”, далее выбираем “Фигуры”. Например, нам нужно создать скругленный прямоугольник. Нажимаем на его пиктограмму.

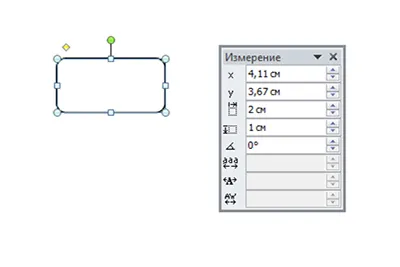

Теперь нужно указать размеры этого элемента. Для этого справа в панели инструментов нажимаем кнопку “Измерение”. Перед нами появится панель для ввода размеров фигуры. Вводим нужные нам параметры и подтверждаем.

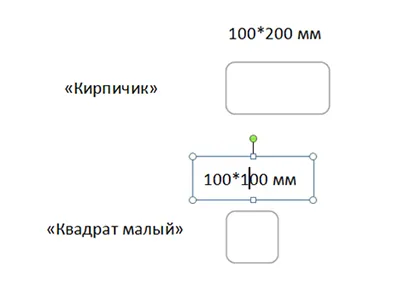

Аналогично можно создать фигуры элементов тротуарной плитки другой формы и размеров.

Цвет фигурам задается в процессе раскладки по шаблонам. Для этого нужно будет пометить соответствующие фигурки, нажать на подменю “Формат” и выбрать пункт “Заливка фигуры”. После этого появится панель с цветовой палитрой для выбора цвета.

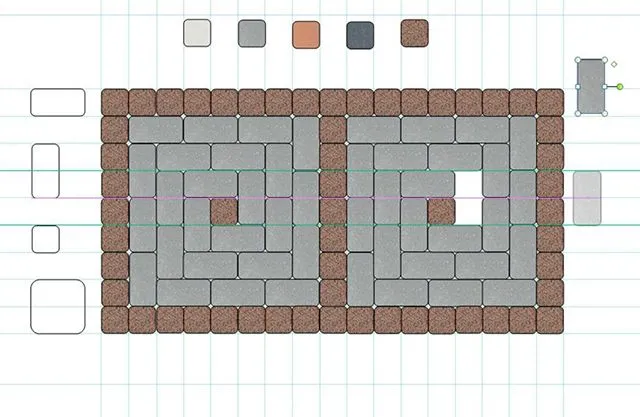

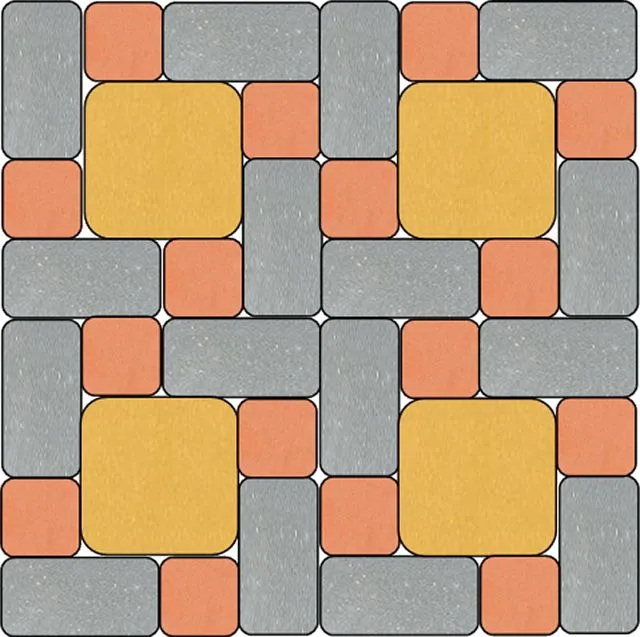

Путем копирования и расстановки шаблонов по рабочему полю мы сможем создать свою схему раскладки тротуарной плитки разных цветов.

Подсчет расхода стройматериала по схеме раскладки

Вы можете сказать, что в сети Интернет есть достаточно рисунков со схемами раскладки тротуарной плитки. Однако все они разной площади. Создавая собственную схему, вы сможете задать точные геометрические размеры площади мощения. После этого не составит особого труда подсчет необходимого количества элементов тротуарной плитки каждой формы и цвета. Так вы сможете сделать более экономный заказ на производство плитки без лишних элементов.

Надеемся, наша статья поможет вам в строительстве садовых дорожек и площадок на своем загородном участке с минимальными затратами.

Как самостоятельно сделать раскладку брусчатки на компьютере: варианты с фото и пошаговая инструкция

Строительство, ремонт, обустройство придомовых участков, — все эти процессы связаны с неизбежными расходами за выполненные работы. Причем если одних расходов избежать никак нельзя, то на других можно сэкономить, взяв определенную часть работы на себя. К первым можно отнести, прежде всего, использование различных строительных механизмов и машин: подъемных кранов, экскаваторов, бетонных миксеров, бетононасосов и других. И также потребует расходов квалифицированный расчет и проектирование дома, инженерных систем, установку окон, монтаж кровельной конструкции и другие работы, которые либо очень трудно сделать самому, либо невозможно.

На чем можно сэкономить всегда – это на дизайнерах. Авторы статьи нисколько не желают «бросать камень в огород» представителям этой замечательной профессии. Безусловно, что они нужны и немало специалистов в этой сфере могут сильно помочь. Просто хочется сказать о том, что не стоит недооценивать собственные способности визуализировать желаемый интерьер или ландшафт. И если человек не умеет рисовать, то с компьютером это можно сделать легко. В этой статье мы предлагаем рассмотреть вопрос как самостоятельно сделать раскладку брусчатки на компьютере. Причем авторы настаивают, чтобы уважаемые читатели нашего портала это сделали сами, вместе с нами.

Как самостоятельно сделать раскладку брусчатки на компьютере

Какое программное обеспечение можно использовать для визуализации раскладки брусчатки?

Существует очень много программ, при помощи которых можно сделать визуализацию раскладки брусчатки как профессиональных, так и любительских. Среди всего их многообразия мы предлагаем воспользоваться программой Microsoft Publisher, которая входит в пакет Microsoft Office. Найти эту программу очень легко, очень легко установить. Почему именно Publisher?

• Во-первых, интерфейс программы почти такой же, как и у самого используемого редактора Microsoft Word. Он простой и интуитивно понятный.
• Во-вторых, несмотря на простоту в освоении, эта программа имеет довольно внушительный набор инструментов, позволяющий создавать сложные графические объекты.
• В-третьих, традиционно для пакета Microsoft Office, все форматы файлов, созданные в других программах, легко читаются и применяются.
• В-четвертых, в программе Publisher можно создавать свой набор шаблонов, которые потом легко применять в дальнейшем.
• И, наконец, Microsoft Office Publisher позволяет сохранять файлы, как в своем формате, так и в других, которые легко экспортировать, прочитать или применить в других программах.

Конечно, Microsoft Office Publisher не позволяет создать 3D модели, как в профессиональных программах. В Publisher не удастся увидеть, как будет переливаться покрытая росой брусчатка в ласковых лучах утреннего солнца, нельзя будет виртуально побродить по извилистым дорожкам своего будущего сада или сделать видеоролик об этом. Для этого надо будет потратить немало времени, чтобы освоить какую-нибудь программу, затем потратить еще не меньше времени с любовью расставляя камни на дорожках, указывать стороны света, положение Солнца, расположение других предметов и строений и так далее. Или можно обратиться к дизайнерам, которые владеют профессиональными программами визуализации, правда, придется отдать за это немалые деньги. Да, и практика показывает, что далеко не всегда даже сложнейшая и детальнейшая визуализация помогает.

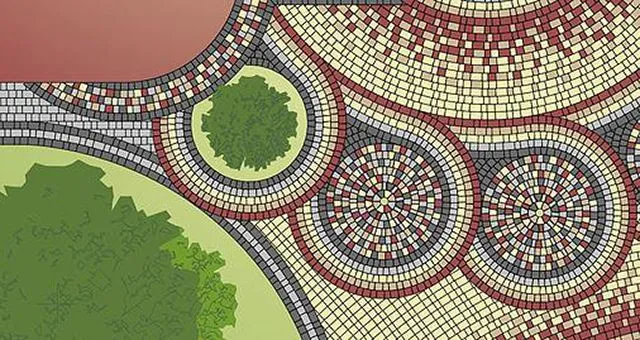

Один из примеров визуализации покрытия из брусчатки в профессиональной программе

Мы призываем наших читателей подключить собственное воображение, которое есть у всех. Мы утверждаем, что через 30—40 минут читатели сами будут выбирать цвета камней в своих будущих дорожках и сами будут их расставлять. При этом будут предоставлены хорошие инструменты – калькуляторы, которые помогут рассчитать нужное количество брусчатки нужного цвета. Через короткое время читатели нашего портала, кто раньше не пользовался компьютером для визуализации, будут в хорошем смысле недоумевать насколько это все просто.

Цены на брусчатку

С чего начать?

Прежде всего, необходимо установить программу Microsoft Office Publisher или проверить, не установлена ли она на компьютере. Очень часто вместе с пакетом Microsoft Office эта программа идет по умолчанию просто ей не пользуются, и она лежит незаслуженно забытая где-то в глубинах жесткого диска. В нашей статье мы не будем описывать процесс поиска и установки этой программы, прежде всего из-за того, что это очень просто. Еще и по той причине, что наш портал называется строительным, а не компьютерным.

После того как программа будет установлена или выяснен факт ее наличия можно приступать к действиям. Что мы должны сделать?

• Во-первых, определиться какая брусчатка будет использоваться.
• Во-вторых, создать шаблоны в программе Microsoft Office Publisher, которые отражают размер и цвет брусчатки.
• В-третьих, выяснить количество требуемой брусчатки по нужной цветовой схеме. Для этого мы предоставим калькуляторы.
• И, наконец, приступить к творческому процессу – самостоятельно сделать раскладку. Причем в этом вопросе никто не будет торопить или требовать деньги за это.

Что мы выбираем в качестве примера?

Брусчатка бывает абсолютно разной. Конечно, натуральная из гранита предпочтительнее всего, но мы будем реалистами и согласимся с тем фактом, что в большинстве случаев применяют искусственный камень. Если следовать беспристрастной статистике, то самой популярной является вибропрессованная бетонная брусчатка. Поэтому будем рассматривать именно ее, хотя с одинаковым успехом можно раскладывать брусчатку на компьютере и из других материалов. Приведем основные ее виды и размеры в таблице. Кроме ее натуральных размеров, приведем размеры, которыми следует пользоваться в графическом редакторе, чтобы выглядело это более-менее реалистично и отражало бы реальные пропорции.

Расчет тротуарной плитки

Инструкция по расчету материалов для укладки тротуарной плитки

Укажите необходимые размеры в метрах:

A – длина дорожки или площадки предназначенной для укладки плитки. При определении длины дорожки следует учитывать особенности рельефа местности и рекомендации ландшафтного проекта (если такой предусмотрен). Прямая садовая дорожка на ровной местности визуально делает короче расстояние между объектами. Напротив, более длинная, извилистая дорожка придает небольшому участку глубину перспективы и объём.

B – это ширина дорожки. Этот параметр определяется с учетом особенностей Вашего участка. Минимальная ширина садовой дорожки 0,5 м, а рекомендованная не менее 0,7 м.

C – количество плитки на 1 м 2 , зависит от размеров выбранной плитки. В основном этот параметр производители плитки указывают на упаковке, также его можно узнать в месте приобретения изделия. В таблице приведены значения C для распространенных размеров плитки.

Важно понимать, что C это величина – ориентировочная, расчетная. Реально при укладке на один квадратный метр может уйти немного больше плитки. Потому, что при расчетах считается вся площадь материала целиком, так если бы его укладывали, полностью используя даже маленькие кусочки.

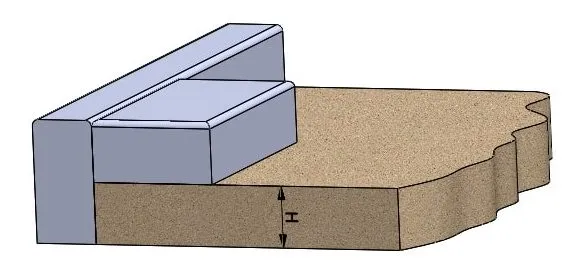

H – толщина подсыпки – т.е. несущего слоя. Для подсыпки используют щебень, гравий, песок, цементно-песчаную смесь. При устройстве пешеходных дорожек достаточная толщина слоя 0,1-0,2 м. При больших нагрузках (например, если планируется стоянка или проезд авто) толщина подсыпки увеличивается (0,2-0,3 м), укладывается в несколько слоёв и обязательно уплотняется (например, виброплитой).

Также укажите стоимость выполнения работ по укладке плитки (брусчатки) за 1 м².

Пункт «Черно-белый чертеж» следует отметить, если нужен чертеж, приближенный к требованиям ГОСТ, его можно распечатать, не расходуя зря цветную краску или тонер.

Результаты расчета калькулятора тротуарной плитки

Значение параметра Площадь дорожки, позволяет оценить какая часть территории участка будет вымощена плиткой. Рассчитать площадь одной плитки и количество тротуарной плитки необходимо для закупки материала в нужном объёме (проверяйте соответствие качества материала требованиям ГОСТ 17608-91). Следует взять небольшой запас (5-15%) сверх расчетного количества, поскольку могут быть отходы в виде боя или непригодных для использования обрезков. Если был указан параметр H, будет рассчитан объём подсыпки в м³, что позволит узнать сколько нужно песка для обустройства несущего слоя количество материалов. На чертеже будет сгенерирована примерная схема мощения плитки или брусчатки для возможности визуальной оценки укладки и резки. Расчётное значение стоимости работ позволит оценить уровень капиталовложений на обустройство садовой дорожки квадратной плиткой (или мощеной брусчаткой площадки) еще до начала работ. Важно: размерные характеристики материала для мощения, оптимальную технологию укладки и количество плиток в 1 м 2 уточняйте у производителя или поставщика.

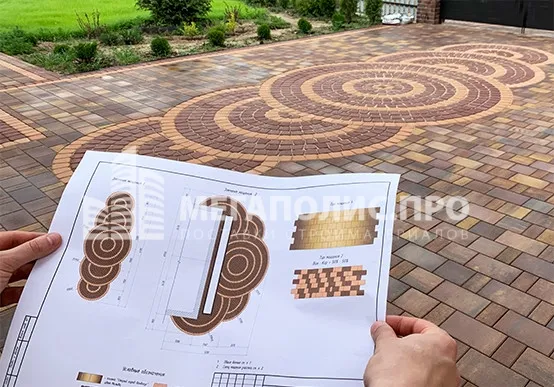

Дизайн-проект мощения

• Акция действительна при покупке цветной тротуарной плитки от 200 кв. м. или тротуарной плитки Color Mix от 100 кв. м.
• Количество проектов ограничено.
• Каждому покупателю предоставим варианты схем раскладок дорожек и площадок — бесплатно.

Благоустройство придомовой территории, равно как и строительство загородного дома, всегда начинается с проекта. Предварительная подготовка дизайн-проекта мощения поможет вам избежать многочисленных ошибок:

• несовместимость цветовых и стилевых решений;
• неправильный расчет количества необходимых материалов и подбор толщины брусчатки;
• непродуманная планировка дорожно-тропиночной сети;
• неудобное размещение функциональных зон;
• неверный выбор ширины дорожек и др.

С готовым дизайн-проектом мощения вам не придется контролировать каждый шаг строительной бригады.

• Хотите превратить свой загородный участок в ухоженный уголок, создать неповторимый дизайн территории, стильно и органично сочетать отделку дома и элементы благоустройства?
• Не знаете, как правильно подобрать и чем руководствоваться, покупая тротуарную плитку?
• Как рассчитать точное количество нужных материалов и не допустить ошибок при производстве работ?

На все эти вопросы ответят наши ландшафтные архитекторы, которые специализируются на создании профессиональных проектов мощения.

• прислать фотографии фасада дома и участка для подбора стилевых и цветовых решений;
• предоставить план участка с размерами и привязками существующих строений и дорожек. Возможна работа на основании существующего ландшафтного проекта;
• заполнить техническое задание (бриф) на разработку проекта;
• изложить собственные пожелания и предпочтения.

Проектирование происходит в несколько этапов.

За основу мы взяли тротуарную плитку Braer «Мозайка» в цвете Песчаник. Эта плитка обладает сдержанным песочным оттенком, при этом в ней есть холодная сероватая тональность – то, что нужно к дому мятно-оливкового цвета.

По желанию заказчика мы предложили несколько вариантов ненавязчивых узоров на зону парковки с разными типами раскладки тротуарной плитки. Заказчик остановился на одном из них.

Было принято решение не устанавливать классический бортовой камень, а использовать скрытый бордюр, визуально не перегружающий дорожки. Чтобы мощение имело законченный вид, все зоны подчеркнули изящной окантовкой из круговой формы Классико в песочном цвете и цвете «Туман».

Особое внимание уделили оптимизации несколько угловатых дорожек и площадок: тщательно проработали узлы сопряжения, сгладив их и сделав более плавными и геометричными.

Также в проекте было уделено особое внимание зоне патио, для которой мы использовали мозаичную раскладу тротуарной плитки.

Окантовка – хороший вариант, если на участке есть и круговые, и прямолинейные формы, она соединяет всю картину мощения воедино.

Для мощения мы выбрали тротуарную плитку Braer Старый город в цвете «Мальва». Плитка имеет выраженный винно-гранатовый цвет и желтовато-песочные вкрапления. Минимальные швы делают ее не только красивым, но и практичным решением для всех зон на участке.

Перед домом расположена площадка, которую заказчик захотел разнообразить узором. Такой прием хорошо использовать для больших пространств, а выбранный узор смотрится на парковочной зоне органично и ненавязчиво.

В данном проекте мы использовали двойную окантовку всех зон плиткой Классико круговая винного и кораллового цвета. С помоюю нее же был реализован орнамент на площадке. Бордюрный камень использовали винного цвета.

Цвет выбранной плитки Старый Город «Мальва» выигрышно смотрится на фоне ухоженного газона и зеленых насаждений на участке.

Для них загородный дом – это теплое и семейное место, поэтому задачей было подобрать уютные теплые природные оттенки плитки. Мы предложили тротуарную плитку завода Steinrus (Artstein) в 2 формах: Инсбрук Альт и Тироль – обе формы в Цвете Берилл.

Прямолинейная мультинаборная форма Инсбрук Тироль идеально подошла для площадки перед домом, а форма Инсбрук Альт с закругленными краями позволила реализовать извилистую сеть дорожек, из нее же по пожеланию заказчика мы продумали круговую раскладку в некоторых зонах, чтобы разнообразить узор мощения.

В проекте не был использован заводской бордюр, ввиду извилистости дорожек. В таких случаях мы всегда советуем заказчикам воспользоваться технологией скрытого бордюра.

Мягкие меланжевые мраморные оттенки мощения сочетаются с цветом фасада дома и создают уют на придомовой территории.

Перед тем как приступить к проекту ландшафтный архитектор помогает с выбором тротуарной плитки, выслушивает пожелания относительно участка мощения и его функциональных зон. Большое разнообразие форм, расцветок, коллекций тротуарной плитки позволит создать индивидуальный образ и стиль вашего пространства. На данном этапе составляется задание на проектирование.

Это ключевой этап, позволяющий добиться наибольшего удобства в использовании участка. При планировании системы из дорожек, тропинок, парковок и площадок наши архитекторы максимально удобно связывают все имеющиеся зоны участка, учитывая эстетические и функциональные нюансы. При проектировании максимально учитываются пожелания заказчика.

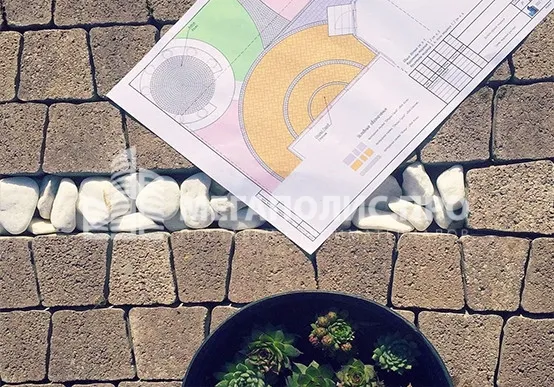

После того, как дорожно-тропиночная сеть согласована с заказчиком, мы приступаем к разработке эскиза. На данном этапе мы продумываем концепцию мощения, предлагаем сочетания цветовых вариантов покрытия, вписываем мощение в общую стилистику территории. При необходимости отрисовываются орнаменты рисунков, окантовки, узоры, предлагаются схемы мощения. Как правило, предлагается 2-3 варианта эскизов и набросочных планов на выбор.

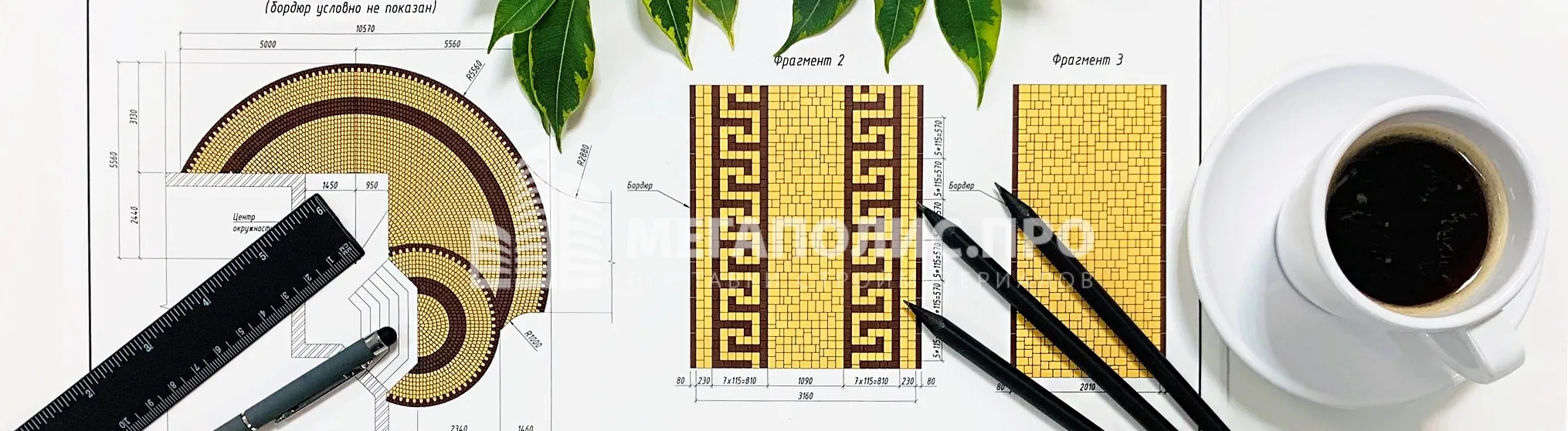

На основании утвержденного заказчиком эскиза мы готовим рабочий проект. Наши дизайнеры детально прорабатывают весь участок мощения:

• наносят схемы укладки тротуарной плитки на проектируемую площадь;
• укрупненно показывают решения важных узлов и фрагменты мощения;
• рассчитывают точное количество плитки и бордюров;
• дают рекомендации по выполнению работ, содержанию и текущей эксплуатации покрытия.

На основании рабочего проекта мощения, опытные бригады укладчиков могут приступать к выполнению работ по благоустройству, размечать дорожки и площадки, производить выемку грунта, готовить основание, устанавливать бордюры.

Результатом продуманной планомерной работы станет уникальный неповторимый дизайн вашего сада, а аккуратность исполнения будет радовать вас десятилетиями!
