Схема септика из бетонных колец при высоком уровне грунтовых вод (УГВ)

Интересуетесь, как правильно установить септик из бетонных колец при высоком уровне грунтовых вод? В нашем материале вы найдете подробную схему и инструкцию по установке такого септика. Узнайте, как справиться с особенностями строительства и обеспечить эффективную очистку сточных вод даже в условиях повышенного уровня грунтовых вод.

Для переработки и утилизации небольших объемов канализационных стоков используются возможности септиков с грунтовой доочисткой, гравийно-песчаных фильтров и кассет. В бюджетных конструкциях успешно используются подручные материалы, в том числе стандартные бетонные кольца.

Очистка достаточно больших объемов стоков реализуется заложением фильтрационных траншей или подземных фильтрационных полей. Рабочие свойства септиков разных моделей заслуживают более основательного рассмотрения.

Устройство подземной фильтрующей сети

Смонтированные из оросительных труб канализационные септики, являются полноценной альтернативой фильтрационным колодцам. Типовой проект определяет укладку труб с заглублением от полуметра до 1,2 м с превышением над уровнем грунтовых вод на 1000 и более мм.

Реальная глубина котлована подземной очистной станции определяется глубиной промерзания грунта, которая в московском регионе варьируется в пределах 1,4 м.

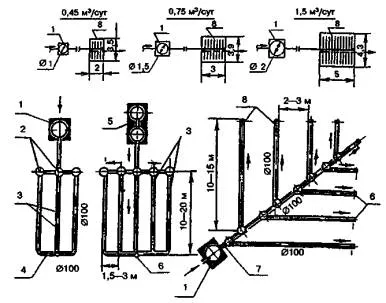

1 — септик однокамерный; 2 — колодец распределительный; 3 — оросительные трубы; 4 — вентиляционные трубы; 5 — септик двухкамерный; 6,8 — вентиляционные стояки; 7 — магистральный трубопровод

Преимущество фильтрационного поля по отношению к колодезным септикам — в его горизонтальном расположении. В таком варианте фильтрующая загрузка располагается на уровне грунтовых вод. Расстояние защитной санитарной зоны от септика до ближайшего жилья составляет не менее 15 метров.

Нюансы монтажа:

• Монтаж безнапорных асбестоцементных или пластиковых оросительных труб выполняется в виде разветвлений на расстояние около 20 метров от распределительного трубопровода диаметром 100 мм, который укладывается с минимальным уклоном в направлении водоприемника. Типовые конструкции оборудуются смотровыми колодцами и регулирующими заслонками.
• Радиальная укладка труб позволяет отказаться от установки смотровых колодцев, а также расширить возможности фильтрующего колодца септика, который сможет выполнять распределительные функции.
• В качестве оросительных труб допускается применение пластиковых перфорированных дрен, на половину диаметра погруженных в гравийную или щебневую подушку высотой 20 и шириной 25см.
• В песчаных грунтах суточная нагрузка на 1 м2 септика составляет 30 и более литров, тогда как в супесчаных этот параметр не превышает 15 литров. Низкие фильтрующие свойства суглинистых грунтов компенсируются увеличением объема минеральной отсыпки или удлинением труб.
• Объем подземного септика вентилируется посредством вертикальных 100 миллиметровых стояков, установленных с превышением на 2 метра выше уровня планировочных отметок.

Конструкции песчано-гравийных фильтров

Достаточно производительные очистительные системы этого типа изначально предназначены для обслуживания нескольких коттеджей. Основные компоненты ПГФ состоят из оросительной сети, фильтрационной нагрузки и дренажа.

Особенность конструкции в планировании дна котлована с уклоном от периметра к центру. Центральный коллектор с подключенными водозаборными дренами укладывается на гравийное или щебневое основание высотой не менее 100 мм.

1 — подводящий трубопровод; 2 — распределительный трубопровод; 3 — оросительные трубы; 4 — вентиляционный стояк; 5 — дренажные трубы; 6 — сборный трубопровод; 7 — отводящий трубопровод; 8 — зона орошения (щебень); 9 — зона дренажа (щебень); 10 — щебеночное основание; 11 — вентиляционный стояк; 12 — вентиляционный стояк системы дренажа; 13 — гидроизоляция (рубероид); 14 — глиняный замок; 15 — обсыпка утепляющая

При отсутствии перфорированных дрен можно использовать канализационные, асбестоцементные или полимерные трубы. Для этого в стенках в шахматном порядке через каждые 10 см просверливаются 5-ти миллиметровые отверстия.

Уложенная поверх дренажа щебневая или гравийная отсыпка выполняется в три слоя:

• первое покрытие — крупная фракция 15-30 мм;
• второе — в пределах 5-15 мм;
• финишная минеральная отсыпка — щебневый или шлаковый отсев фракцией 3-5 мм.

Фильтр песчано-гравийного септика высотой 1000 мм обеспечивает очистку стоков до уровня 15 мг минеральной и органической взвеси на литр. При увеличении высоты фильтра до 1500 мм, этот показатель снижается до 8-10 мг/л. Предварительная очистка стоков осуществляется слоем уплотненной минеральной отсыпки с фракцией от 15 до 30 мм.

После нанесения щебневого покрытия высотой 10см оросительная сеть накрывается рулонной гидроизоляцией и засыпается грунтом.

Рабочая площадь фильтра септика определяется укладкой оросительных труб предварительно рассчитанной длины, уложенных с интервалом 50 мм. Длина труб должна обеспечивать суточную производительность системы в пределах 100 литров. Расчет дренажных трубопроводов производится по аналогичной схеме.

На коллекторах оросительной и дренажной сети монтируются вентиляционные 100-миллиметровые трубы, выведенные на высоту 70 см выше поверхности грунта. Минимальное расстояние между лотками дрен и уровнем грунтовых вод составляет 1 метр.

На участках, где уровень подземных вод выше нормы, допускается размещение фильтра септика в подсыпке. В таком варианте поверх рулонной гидроизоляции укладывается 50 см шлака и 20 см грунта. Расстояние от песчаного фильтра до ближайших жилых строений оставляет не менее 8 метров.

Септик типа «Фильтрующая траншея»

Траншейные септики с горизонтальным положением оросительной трубы по принципу работы идентичны песчано-гравийным фильтрам. При длине трубы до 30 метров:

• высота эксплуатационной загрузки фильтрационной траншеи составляет 800 мм;
• ширина 500 мм;
• суточная производительность одного метра трубы до 70 литров;
• санитарно-защитная зона – в пределах 8 метров.

Очистка стоков фильтрационными кассетами

Устройство монтируется в распределительном колодце. Для подачи стоков в кассету используется погружной канализационный насос.

Монтажная технология предусматривает снятие плодородного слоя на площади больше размера кассеты, обустройство мини-котлована глубиной 40-50 см, укладку уплотненной песчаной подушки. По периметру котлована монтируются бетонные стенки. Образовавшийся объем служит для размещения самой кассеты, уложенной на гравийное основание.

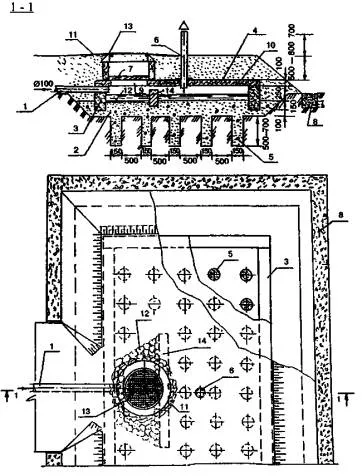

1 — подводящий трубопровод сточных вод; 2 — фильтрующее основание; 3 — опорные блоки из бетона или железобетона; 4 — железобетонная плита перекрытия; 5 — фильтрационные скважины; 6 — вентиляционный стояк; 7 — деревянная крышка; 8 — дренажный лоток; 9 — люк; 10 — гидроизоляция; 11 — каменная отмостка; 12 — каменное мощение; 13 — люк чугунный; 14 — струеотбойная стенка

Кассета шлангом подключается к напорному патрубку насоса, в верхней части обустраивается вентиляционный стояк. Готовая конструкция утепляется пенопластом с последующей отсыпкой грунта высотой 20 см.

Нагнетаемые насосом канализационные стоки распределяются по поверхности фильтрующей загрузки и после очистки сбрасываются в грунт. Для увеличения производительности системы допускается бурение скважин.

Фракция загрузки фильтра — минеральный отсев фракцией от 2 до 10 мм, для мощения задействуется камень с параметрами от 60 до 100 миллиметров. Струеотбойное устройство монтируется с 15-20-ти миллиметровым зазором между блоками.

Бюджетный способ очистки стоков — накопительный септик

В самом простом варианте накопительные устройства представляют собой усовершенствованные сливные ямы. Такие конструкции просты в монтаже, не нуждаются в обустройстве инфильтратов и дренажных колодцев, могут эксплуатироваться при повышенных уровнях подземных вод.

Благодаря высокой герметичности накопительные септики могут эксплуатироваться на дачных участках на небольшом удалении от жилых объектов, природных и искусственных водоемов. Существенные недостатки систем — это отсутствие переработки стоков. Кроме того, относительно небольшой объем резервуаров инициирует частые вызовы ассенизационного транспорта.

Накопительные септики — оптимальный вариант системы для обслуживания небольшой семьи. Объем резервуаров варьируется в пределах от 1 до 10 кубометров. Для увеличения интервалов между обслуживанием к эксплуатируемому септику можно подключить дополнительную секцию.

Перечень достоинств накопительных конструкций включает в себя простоту и низкую стоимость, безопасность для природной среды, возможность эксплуатации на относительно небольших участках. Главный недостаток накопительных систем — это высокая стоимость ассенизационных услуг.

Очистные системы, сделанные своими руками из оставшихся после строительства дома подручных материалов, не всегда эффективны и безопасны в эксплуатации, особенно при повышенном уровне грунтовых вод. Более удачные во всех отношениях бетонные устройства, для изготовления которых используются бетонные кольца.

Колодезные бетонные кольца монтируются на прочном бетонном основании и герметизируются в сопряжениях влагостойкими составами, поэтому риски загрязнения грунта полностью исключаются.

Как почистить колодец из бетонных колец?

Для чистки колодца из бетонных колец требуется следующий инструмент:

1. Щетка для чистки — для удаления грязи, пыли и других отложений с внешней стороны колец.

2. Ведро или емкость для сбора грязной воды.

3. Шланг для полива с насадкой, чтобы можно было вымыть внутреннюю сторону колодца.

4. Насос для откачивания воды из колодца.

Шаги по очистке колодца из бетонных колец:

1. Отключите электричество к насосу или другому оборудованию, которое работает в колодце, чтобы избежать травм.

2. Откачайте воду из колодца при помощи насоса, если в колодце находится вода.

3. Очистите внешнюю сторону колец щеткой и смойте водой.

4. Откройте крышку колодца и удалите любые отложения и мусор, который находится внутри.

5. Используя шланг, вымойте внутреннюю сторону колец и удалите все отложения и грязь.

6. Откачайте воду, которая смылась во время чистки, и проверьте, что колодец полностью чист.

7. Установите крышку на колодец.

8. Включите электричество к насосу или другому оборудованию, которое работает в колодце.

Важно знать, что очистка колодца из бетонных колец может быть опасной задачей. Если вы не уверены в своих способностях, лучше обратиться к профессионалам, которые смогут выполнить эту работу безопасно и эффективно.
