Вытяжка через стену в частном доме — сделайте ее своими руками

В статье «Как сделать вытяжку в частном доме своими руками, выход через стену» вы найдете подробную инструкцию по установке вытяжной системы через стену. Узнайте, как выбрать подходящий материал и собрать вытяжку шаг за шагом, чтобы обеспечить эффективную вентиляцию на вашей кухне. Создайте комфортные условия в доме без лишних затрат!

На чтение 13 мин. Просмотров 5.3k. Опубликовано 03.08.2018

Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.

Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.

Самая незамысловатая вытяжка, сделанная через стену

Содержание

1. Какие бывают вытяжки
2. В котельных и полуподвалах
3. Схемы стеновой вентиляции
4. Расчёт мощности кухонной вытяжки
5. Монтажные работы в разных помещениях
6. Монтажные работы на кухне
7. Вытяжная вентиляция в ванной и туалете
8. Заключение

Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться. Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм. Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.

Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами. По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново. Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.

В котельных и полуподвалах

Вентиляционная система в котельной частного дома

На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов. Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле. То есть не нужно приобретать дорогостоящее и к тому же редкое оборудование автоматического контроля – прерыватель пуска через теплореле легко сконструировать и установить своими руками. Но, как бы там ни было, помимо принудительной стеновой вытяжки в котельной обязательно должна быть открывающаяся форточка или фрамуга.

При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.

Схемы стеновой вентиляции

Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции

По сути, есть три способа устройства для вытяжной вентиляции:

1. С естественной тягой (за счёт перепада температуры и давления).
2. С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
3. Комбинированный вариант – вытяжка может работать в двух режимах.

Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл – СНиП 2.04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности. Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно. Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.

Расчёт мощности кухонной вытяжки

Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.

Первый вариант: 18,75*12*1,3=292,5 м3/час

Второй вариант: 22,5*12*1,3=351 м3/час

[youtube]https://www.youtube.com/watch?v=1e4mlpTJhp8[/youtube]

Видео: Принципы расчёта мощности кухонной вытяжки

Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.

[alert]Примечание. Не следует забывать, что крутые изгибы снижают мощность. Если отвод от вытяжного зонта в стену слишком крут, его следует выпрямить или сделать плавным.[/alert]

Монтажные работы в разных помещениях

Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.

Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

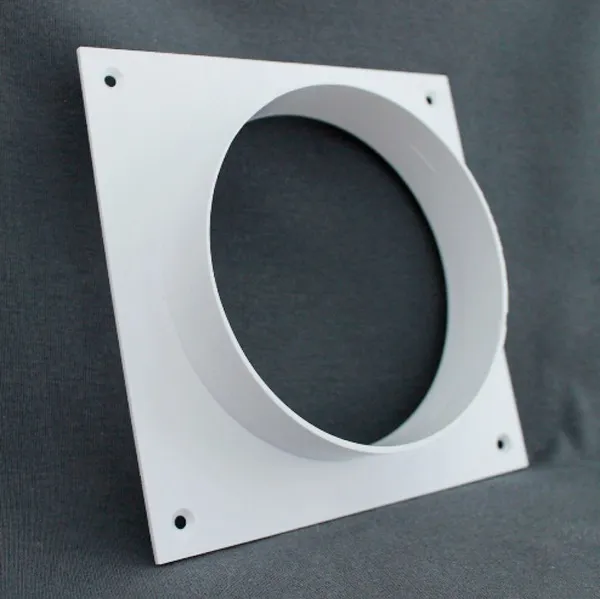

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

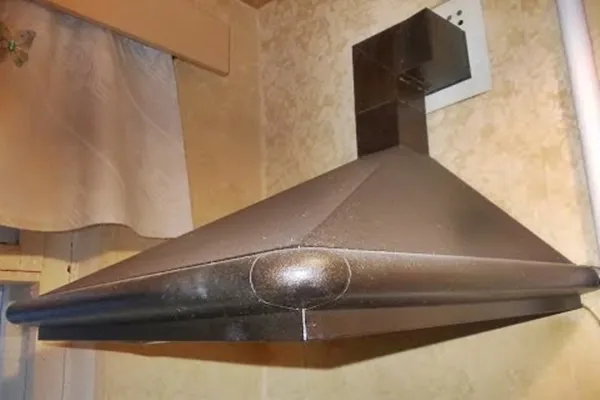

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

Обратный клапан на вентиляционной решётке

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное – оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

[youtube]https://www.youtube.com/watch?v=kPFA9RAhYAU[/youtube]

Видео: Мастер-класс по монтажу вытяжки на кухне

Вытяжная вентиляция в ванной и туалете

Сверление отверстия и вставка обсадной трубы

По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.

Установка вентилятора в стену

Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.

Заключение

Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.
