Беседка с односкатной крышей из поликарбоната своими руками — фото и чертеж

Ищете идею для беседки на вашем участке? Наша статья «Беседка с односкатной крышей своими руками — фото, чертеж» представляет вам вариант создания стильной беседки с односкатной крышей из поликарбоната. Изучайте фотографии и чертежи для вдохновения и создайте уютное пространство для отдыха и встреч с семьей и друзьями.

Как построить беседку своими руками

Рано или поздно, как правило, после окончания основных строительных работ на загородном участке приходит очередь устройства беседки. Это несложное сооружение, но к его постройке нужно относиться серьёзно, чтобы оно действительно было полезным и доставляло удовольствие при использовании.

Содержание

Как построить беседку с односкатной крышей своими руками

Беседка — название говорящее. Её можно позиционировать как место для задушевного неторопливого общения после трудового дня и с членами семьи, и с гостями, проживающими в загородном доме. Однако функционал этого сооружения постепенно расширяется. Чаще всего беседка используется в следующих целях:

  1. Приготовление пищи для семьи и гостей. Для этого в беседке устанавливается печь — дровяная, газовая или электрическая. Удобство такого разделения функций состоит в том, что в жилом доме не будет запахов пищи и сохранится комфортная температура в жаркое время года. В этом случае желательно оборудовать беседку холодильником.
  2. Любимое времяпрепровождение — приготовление шашлыков или мяса на гриле. Для этого здесь необходимо устроить мангал или дровяной очаг.

Для организации полноценного отдыха в беседке обычно устанавливают:

  • кухонный шкаф или полки, укомплектованные всем необходимым для приготовления и приёма пищи. Они нужны для того, чтобы постоянно не ходить в дом за кухонными принадлежностями и посудой;
  • точка водозабора, представляющая собой часть сезонного водопровода;
  • необходимый набор удобной мебели. Учитывая возможность приёма гостей, мебель желательно иметь раскладную.

Таким образом, это строение в тёплое время года превращается в центр досуга на загородном участке. Его размер определяется из расчёта максимального числа гостей и проживающих постоянно людей.

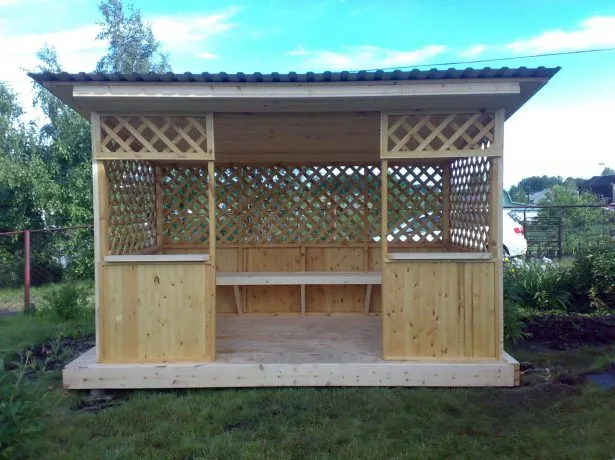

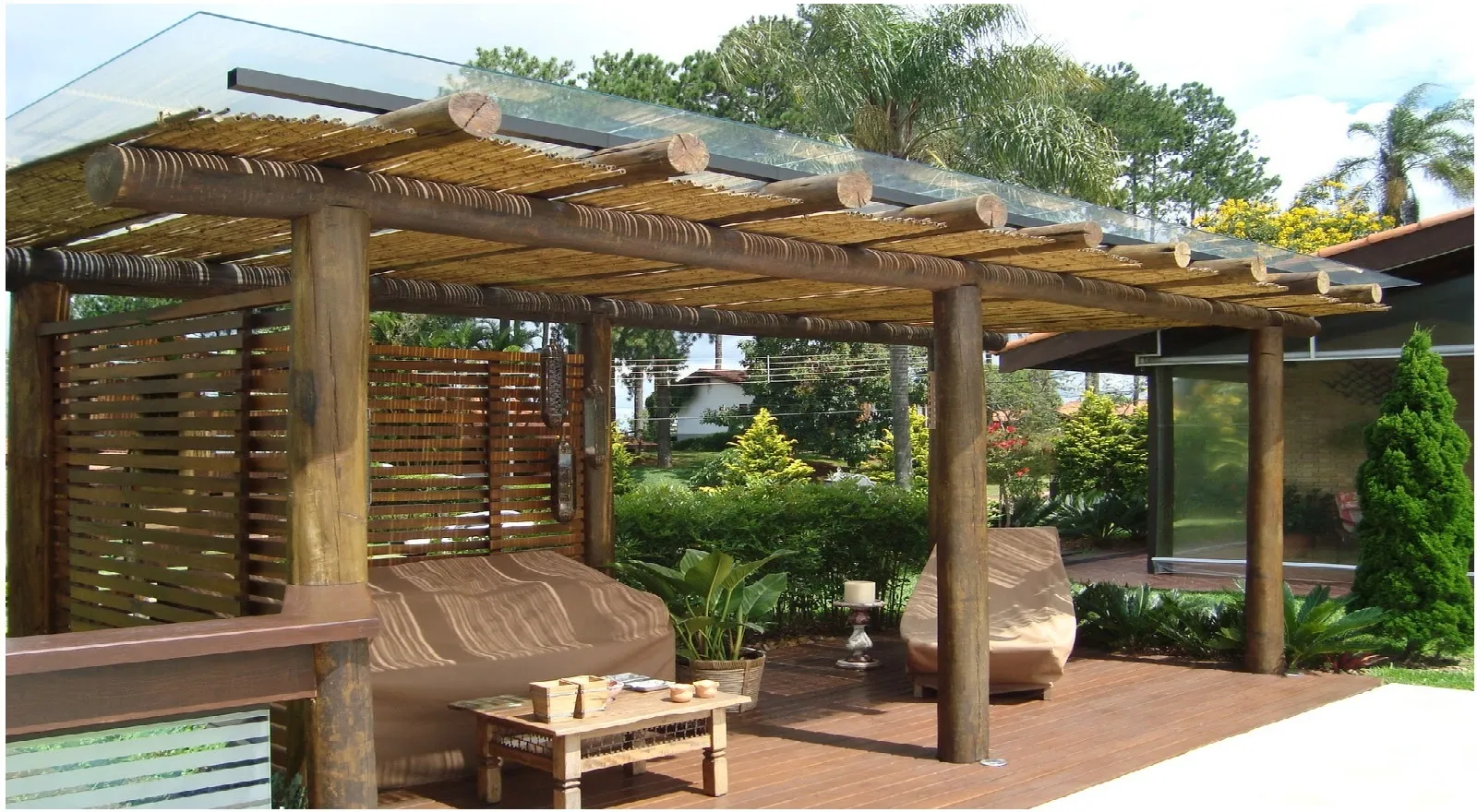

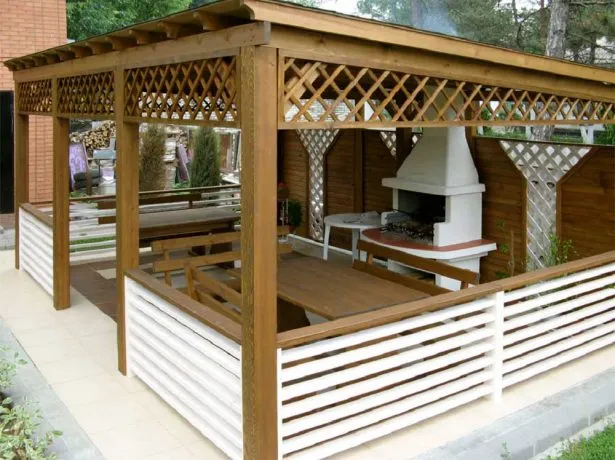

Беседка с деревянной решеткой

Правильно построенная и оборудованная беседка часто становитя самым популярным местом на загородном участке

Вокруг беседки устраивается широкая, до двух метров, отмостка. Очень хорошо смотрятся клумбы и грядки с цветами вокруг беседки. Особенно удачным решением является использование вьющихся растений на перголах, создающих обособленную зону отдыха и защищающих её от ветра и сквозняков.

Какую крышу выбрать для беседки

Самое простое решение для крыши беседки — односкатная конструкция. Технология её изготовления наиболее доступна для исполнения своими руками даже при небольшом опыте выполнения столярных работ. Уклон такой крыши обычно делают небольшой — до 15 градусов. При этом обязательно нужно принимать во внимание возможные снеговые нагрузки в регионе строительства. Ветровые нагрузки, учитывая небольшой угол наклона, не имеют решающего воздействия на крышу и всё строение беседки.

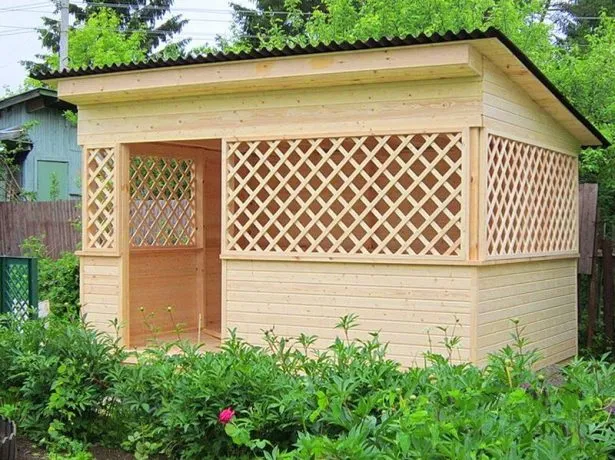

Беседка с односкатной крышей

В беседке с односкатной крышей вывод печного дымохода сделать проще всего

К достоинствам односкатных кровель можно отнести:

  1. Экономию материала при изготовлении стропильных ферм в сравнении с двускатными кровлями.
  2. Упрощённую конструкцию, доступную для изготовления своими руками.
  3. Незначительный вес кровли, который позволяет уменьшить размеры фундамента и снизить затраты на его изготовление.
  4. Ремонтопригодность. При незначительных углах наклона односкатной крыши по ней легко перемещаться для ремонта и обслуживания.
  5. Возможность применения широкого спектра кровельных покрытий.

Из недостатков отмечаются следующие моменты:

  1. Повышенные снеговые нагрузки, возникающие при экстремальных погодных условиях. Уровень снега на односкатной крыше нужно постоянно контролировать, а при необходимости проводить очистку. При расчёте перекрытия беседки необходим точный подбор допустимого сечения балок с запасом прочности не менее 20–25%.
  2. Устанавливая беседку на участке, необходимо учитывать господствующее направление ветров в регионе строительства, ориентируя её скатом против ветра.

Планируя установить односкатную крышу на беседку, следует отметить, что ей будет трудно придать красивый внешний вид. Нужно уделить особое внимание дизайну и цветовым решениям всей постройки в целом.

Внешний вид беседки с односкатной крышей

Недостатки внешнего вида беседки с односкатной крышей можно нивелировать удачным выбором дизайна и качества отделочных материалов

В некоторых случаях беседки накрывают двускатными и даже шатровыми крышами, но они требуют значительно больших затрат и высокой строительной квалификации исполнителей.

Кровельные материалы для беседки

В качестве кровельного покрытия для беседки могут быть использованы самые различные материалы, начиная от наливной кровли и заканчивая листовыми металлическими или пластиковыми изделиями. Особенность такого сооружения состоит в том, что на нём не формируется кровельный пирог, а покрытие монтируется непосредственно на стропильные балки.

Распространена практика, когда для перекрытия беседки используется остаток финишного покрытия от других строений, возведённых ранее. Это могут быть такие материалы, как:

  1. Шифер стандартный. Материал имеет невзрачный вид даже будучи окрашенным. Кроме того, он тяжёлый и требует усиления конструкции каркаса и стропильной системы беседки. Использование шифера может быть оправдано, только если другие строения на участке укрыты именно им. В таком случае снижаются затраты на строительство беседки за счёт использования остатков. А исполнение нескольких строений в едином стиле, безусловно, придаст всему участку своеобразный шарм. Как вариант, можно использовать прозрачный пластиковый шифер. Он гораздо легче, удобен в применении, достаточно прочен, но стоит гораздо дороже. Беседка с таким финишным покрытием будет выглядеть лёгкой и воздушной, но стоимость её увеличится.

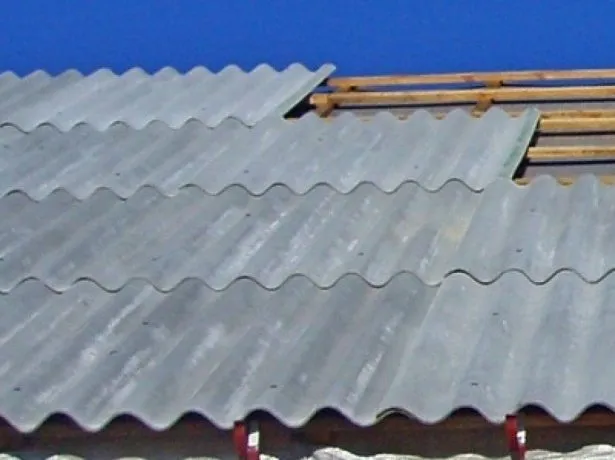

    Односкатная крыша из шифера

    Стандартный щифер не является лучшим вариантом крыши для беседки

  2. Металлочерепица или профнастил. Металлические листовые профили очень удобны в применении, имеют небольшой собственный вес, поэтому не оказывают решающего влияния на конструкцию каркаса и стропильных ферм. Визуально такое покрытие хорошо выглядит только при наличии по соседству крыш из такого же материала. К недостаткам можно отнести сильный нагрев кровли под солнечными лучами в жаркое время года. Однако он устраняется дополнительной подшивкой деревянного потолка под металлопрофилем.

    Крыша беседки из профнастила

    Если на беседке делается крыша из профнастила, потолок лучше подшить досками, чтобы компенсировать возможный нагрев металла

  3. Черепица керамическая. Этот материал используется для беседок крайне редко и только в том случае, если он имеется в достатке для изготовления крыши в полном объёме. Причиной тому является значительный вес материала, требующий серьёзного усиления конструкции строения, и его высокая цена.
  4. Ондулин. Это современный материал, который, в отличие от черепицы, не требует специальных конструкций стропильной системы, поскольку весит совсем немного. Кроме того, он легко поддаётся обработке, поэтому хорошо подходит для кровель сложной формы.

    Беседка с крышей из ондулина

    Ондулин можно укладывать на любые кровельные конструкции, потому что он легко обрабатывается и мало весит

Иногда для финишного покрытия беседок используются мягкие кровельные материалы различных видов. Однако, учитывая их свойства и технологию нанесения, под них необходимо устраивать плотную сплошную обрешётку, для чего применяются такие материалы, как водостойкая фанера, листы ОСП, цементно стружечная плита и другие. Для лицевого покрытия можно применять:

  1. Битумную мастику для устройства наливной кровли. В этом случае обязателен монтаж защитного слоя из мелкого гравия или окрашивание готовой поверхности кровли краской-серебрянкой.
  2. Рулонные кровельные материалы, которые наносятся на поверхность приклеиванием мастикой или с использованием газовых горелок.
  3. Малоформатную черепицу. Она пригодна для устройства кровель сложной формы, легко обрабатывается и технологична в монтаже.

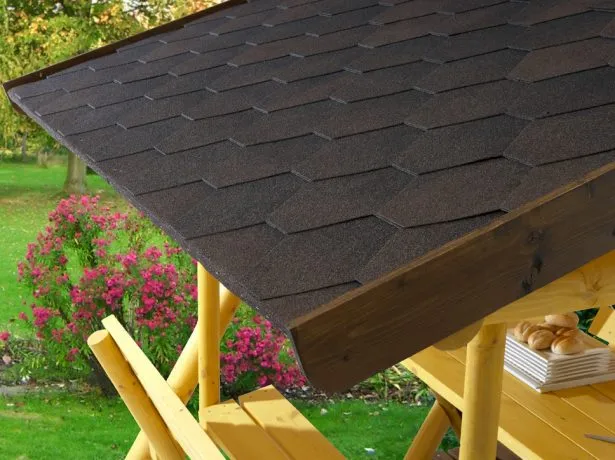

    Крыша беседки из мягкой черепицы

    Мягкая черепица для кровли беседки надёжно защищает её от дождя и имеет презентабельный внешний вид

Стоит отметить, что устройство крыши из мягких кровельных покрытий является довольно трудоёмкой задачей, поэтому при строительстве таких простых сооружений, как беседки, они применяются редко.

Поликарбонат как финишное покрытие крыши беседки

В последние годы все более популярным для лёгких крыш становится поликарбонат — сотовый или монолитный. Этот материал производится из полимеризованных фенолов и угольной кислоты. Он является экологически чистым и благодаря своим характеристикам широко применяется в строительстве для создания светопрозрачных конструкций. Основные характеристики листового поликарбоната:

  1. Сотовый поликарбонат производится по единому стандарту — 3 000, 6 000 и 12 000 мм при ширине 2 100 мм. Толщина листа может составлять от 3 до 40 мм. Монолитный поликарбонат выпускается размером 3050х2050 мм при толщине 1–12 мм.
  2. Внутренние рёбра жёсткости сотового поликарбоната могут быть прямыми или Х-образными, а полости — двух- или трёхкамерными. Чем больше число камер, тем более высокие прочностные характеристики имеет покрытие.
  3. Монолитный поликарбонат используется на объектах повышенной прочности для замены стекла. Его прочность позволяет использовать материал в пуленепробиваемых экранах.
  4. Удельный вес поликарбоната составляет 1,2 г/см3 — 1 м2 этого материала толщиной 4 мм весит всего лишь 0,65 кг.

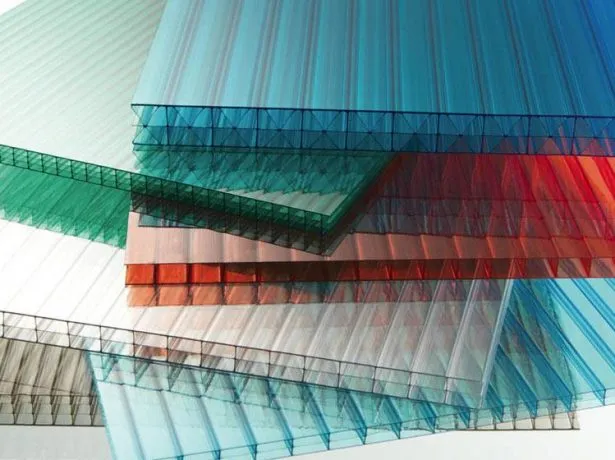

    Сотовый поликарбонат

    Воздушные полости внутри листа сотового поликарбоната увеличивают его теплоизолирующие свойства, а вертикальные и наклонные перегородки значительно повышают его прочность

Панели из поликарбоната благодаря своим высоким прочностным характеристикам (а он в 100 раз прочнее силикатного стекла) широко применяются для безопасных светопрозрачных конструкций. Листы толщиной 6 мм легко выдерживают воздействие града. Если перегородку из этого материала все же удаётся разрушить, то его осколки не травмоопасны.

Поликарбонат не горюч и не поддерживает горение. При температуре более 600 oC он просто испаряется с образованием водяных паров.

Благодаря описанным свойствам поликарбонат является лучшим материалом для устройства навесов и крыш беседок.

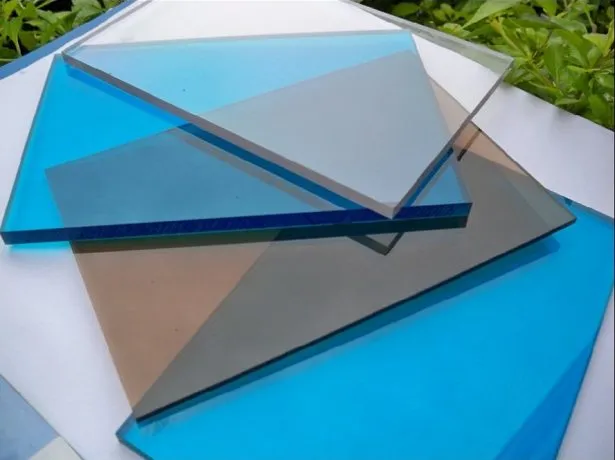

Монолитный поликарбонат

Для строительства красивой и прочной крыши беседки лучше использовать монолитный поликарбонат

Чертежи для изготовления беседки

Самостоятельно выполнить проект крыши из поликарбоната совсем просто. Главное, что нужно просчитывать досконально — это нагрузки на кровлю, которые обычно учитываются с запасом 20–25%. В большинстве случаев в качестве балок перекрытия используют брус сечением 50х150 мм. Для равномерного распределения нагрузок при большой длине стропил нужно использовать подкосы.

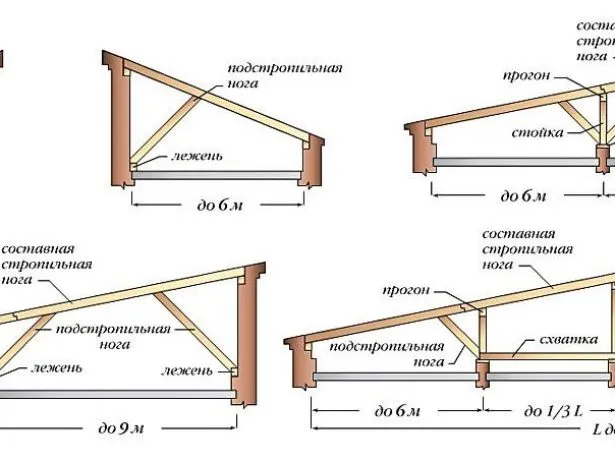

Стропильные фермы односкатной крыши

Если ширина беседки составляет более 4,5 м, то стропильные лаги необходимо подкреплять подкосами (подстропильными ногами)

Размеры беседки обычно выбираются исходя из имеющегося свободного места и необходимости использования дополнительного оборудования в виде печей или мангалов.

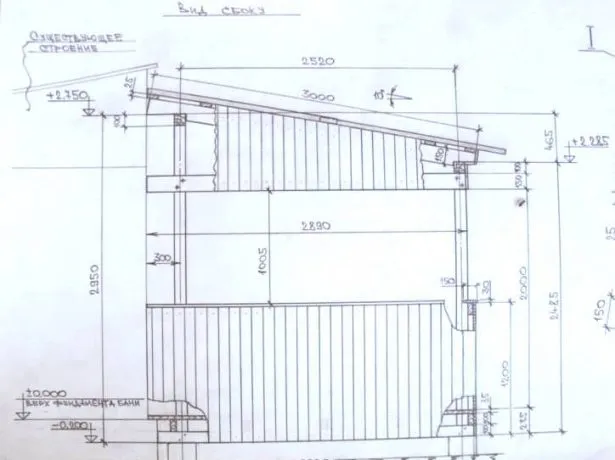

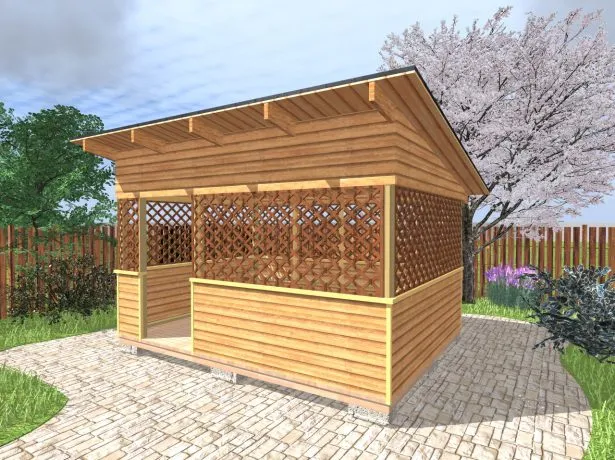

Эскиз беседки для дачного участка

Строительство беседки нужно начинать с разработки эскизного проекта, на котором отображается её форма, размеры и характеристики используемых материалов

Каркас беседки нужно также усиливать дополнительными деталями, увеличивающими его прочность. Эти детали также должны быть отображены на чертежах.

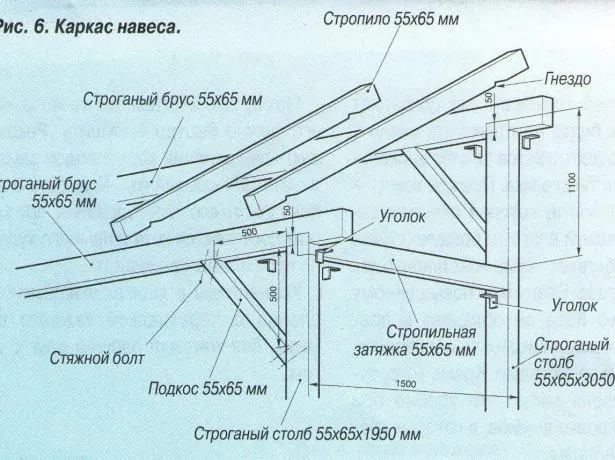

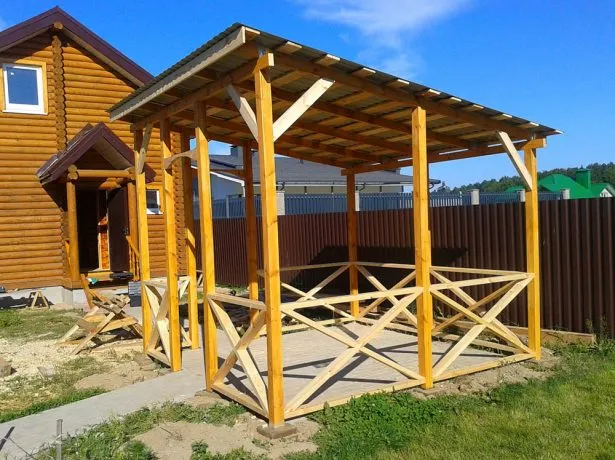

Установка подкосов на каркас беседки

Дополнительные упоры усиливают конструкцию каркаса беседки

Основное правило при сборке каркаса — каждая деталь устанавливается во врезку на сопрягаемом изделии, обеспечивающую осевое направление нагрузки.

Фотогалерея: как можно устроить удобную и красивую беседку

При проектировании и строительстве беседок застройщики часто используют одно замечательное свойство поликарбоната — способность к изгибу. Материал легко деформируется, причём минимальный радиуса изгиба составляет 150 толщин листа. Поэтому односкатные крыши из поликарбоната часто принимают вид арок. Пластичность поликарбоната увеличивается при нагревании, что даёт возможность придать строению оригинальный внешний вид.

Последовательность установки беседки

Монтаж беседки состоит из нескольких этапов, каждый из которых мы будем рассматривать подробно.

Устройство фундамента

Особенностью беседки является её небольшой вес при довольно высокой парусности. Это определяет необходимость устройство надёжного фундамента и прочного крепления связующего элемента — ростверка — с фундаментом и верхним строением. А если основание беседки делается в виде каменного парапета, то конструкцию фундамента нужно рассчитывать на удержание значительного веса строения.

Для устройства фундамента необходимо:

  1. Выбрать место постоянного расположения беседки, обозначить его колышками. Натянуть между ними шнур. После установки колышков основная контрольная операция — проверка диагоналей. Если они равны, значит, разметка произведена правильно.
  2. Удалить растительность с площадки под беседку, включая траву, кусты и деревья.
  3. По углам отрыть шурфы глубиной до метра. Для этого удобно воспользоваться садовым буром диаметром 25 сантиметров. В зависимости от размеров будущего строения расстояние между столбами должно быть 1,2–1,5 метра. Шурфы также нужно отрыть в точках пересечения линий фундамента.

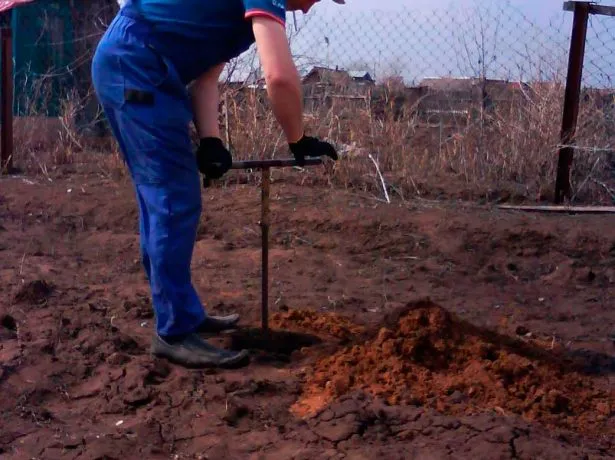

    Бурение скважины под фундамент

    Скважины под фундамент легче всего сделать обычным садовым буром

  4. Устроить гравийные подушки с использованием слоя гравия толщиной 10 см и песка — 20 см. Подушки в каждом шурфе утрамбовываются и проливаются водой для уплотнения.
  5. Для каждого столба изготовить арматурную сетку из трёх или четырёх прутков размером 8–10 мм и разместить её в шурфе.
  6. Над каждым шурфом установить опалубку из досок, листов фанеры или других материалов, имеющихся в наличии. Все они подгоняются по высоте до одного уровня.

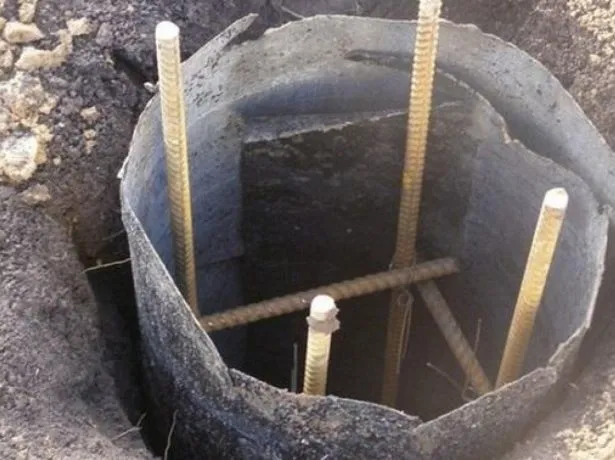

    Армирование под заливку свай

    Опалубку для заливки бетона в скважину можно сделать из листа рубероида, свёрнутого в трубу

  7. Заливку производить бетоном марки 300. К дальнейшему производству опорное основание будет готово через семь дней, хотя полное отвердение бетона происходит в течение 28 дней.

Чтобы не возиться с заливкой бетоном, в качестве опор можно использовать готовые фундаментные блоки, частично заглубляя их на песчано-гравийную подушку и выравнивая верхние концы в горизонтальной плоскости. Поверх столбов устанавливается деревянный или металлический ростверк.

Вместо столбчатого фундамента может быть изготовлен ленточный, а при размещении беседки на склоне — фундамент на винтовых сваях. Это самый экономичный в отношении трудозатрат способ, исключающий выполнение земляных работ.

После установки ростверка можно приступать к строительству каркаса беседки.

Фотогалерея: фундаменты для веранды

Видео: фундамент для беседки своими руками

Изготовление и монтаж стропильных ферм

Стропильные фермы для беседки лучше всего собирать на земле, используя специально оборудованный стапель.

  1. Стапель состоит из трёх горизонтальных опор, расположенных в одной плоскости и находящихся в местах соединений основных деталей.
  2. Детали стропильной фермы располагают на стапеле, производят врезки в местах соединений и фиксируют их временными креплениями. После этого производится тщательная проверка на соответствие фермы чертежу. Если всё сходится — детали фермы окончательно закрепляются.
  3. Детали следующей фермы раскладываются поверх первой, закрепляются струбцинами строго по контурам нижней конструкции, играющей роль кондуктора. После изготовления второй стропильной фермы её убирают в сторону. Остальные стропильные фермы собираются аналогично.

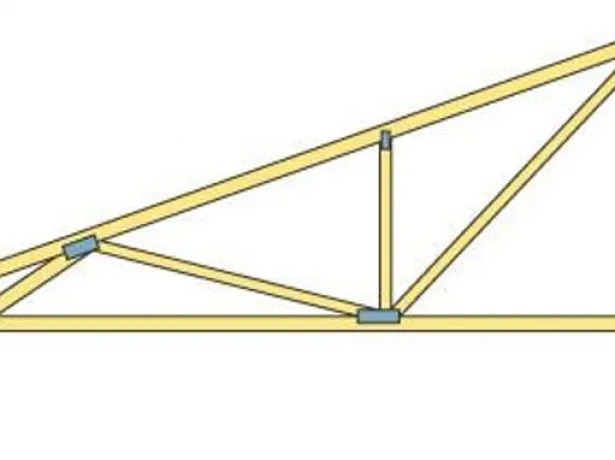

    Простая ферма односкатной крыши для беседки

    Если все стропильные фермы собирать по одному шаблону, они будут иметь практически одинаковые размеры

При возведении беседки стропильную систему можно монтировать и наверху. В этом случае необходимый уклон крыши формируется на этапе установки верхней обвязки, которую устанавливают на разной высоте. Стропила крепятся к обвязочному брусу металлическими угловыми пластинами с обеих сторон и укрепляются подкосами.

Особенности монтажа кровельных материалов

Как мы уже говорили, покрытия из черепицы, шифера и мягких кровельных материалов при строительстве беседки применяются редко. В основном используется ондулин, профлист или поликарбонат.

  1. При монтаже ондулина или профлиста на стропила набивается разреженная обрешётка с шагом не более 300 мм (учитывая угол наклона ската, который обычно не превышает 15o). Для обрешётки используется обрезная доска толщиной 25 или 33 мм.

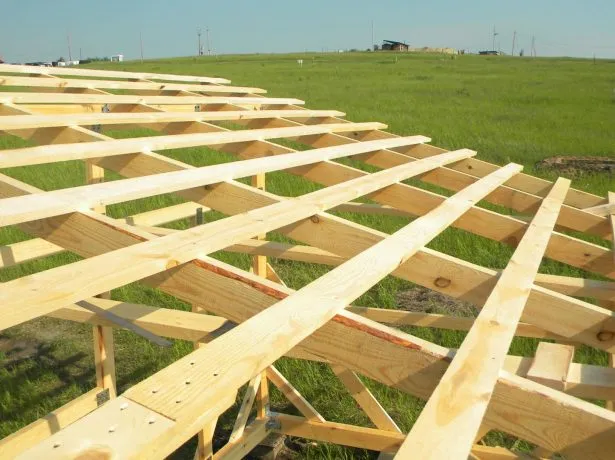

    Обрешётка под ондулин или профнастил

    При строительстве беседки обрешётка укладывается сразу на стропила, кровельный пирог не монтируется

  2. Решение об устройстве кровли из поликарбоната предполагает, что обрешётка использоваться не будет. Поэтому выбирается лист соответствующей длины, равной длине пролёта от конька до конца свеса. Для беседки размер свеса должен составлять порядка 40 сантиметров, чтобы уберечься от косых дождей. Учитывая, что ширина листа составляет 2,05 м, шаг между стропилами должен составлять 1 025 или 683 мм. В таком случае стык между листами всегда будет попадать на ребро стропильной ноги, что обеспечит надёжное крепление. В зависимости от величины свеса расстояние между крайними стропильными фермами может быть уменьшено.

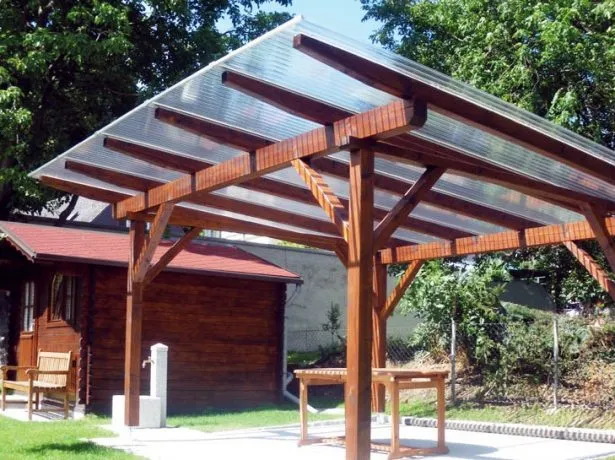

    Устройство односкатной крыши из поликарбоната для беседки

    Поликарбонат на крышу беседки чаще всего кладётся без обрешётки, прямо по стропилам

Для покрытия крыши нужно использовать сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Такой размер позволяет крыше гарантировано выдерживать удары града и даже крупных веток, приносимых ветром. Верхний торец сотового поликарбоната необходимо закрыть специальным уплотнением, чтобы в пустотах не собиралась вода. Она способствует образованию мха или плесени в каналах, что приводит к быстрой потере прозрачности материала.

Соединение листов поликарбоната по длине производится с использованием специальных стыковочных профилей из силикона.

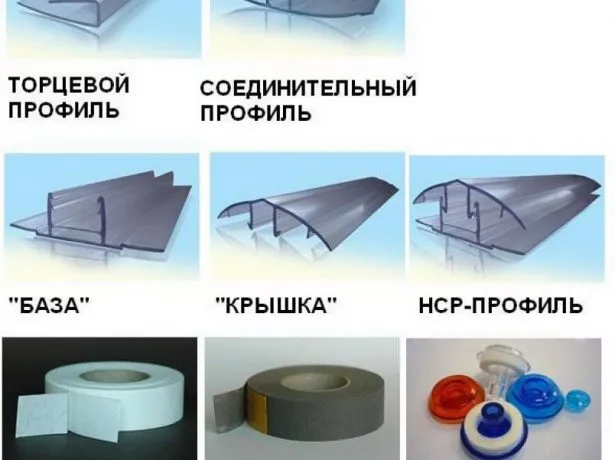

Доборные элементы для монтажа кровли из поликарбоната

Силиконовые профили позволяют надежно герметизировать все стыки на крыше из поликарбоната

Крепление поликарбоната производится самонарезающими винтами с использованием специальных амортизационных шайб, которые продаются вместе с основным материалом. Следует обратить внимание на то, что поликарбонат при нагревании расширяется, а это может послужить причиной его вспучивания. Поэтому при сверлении отверстий под крепёж диаметр сверла нужно подбирать на 2 миллиметра больше номинального размера винтов. Это позволит избежать возникновения термических напряжений в материале после установки. Шаг крепления листов поликарбоната не должен быть более 40 сантиметров.

Цвет поликарбоната должен гармонировать с тональностью материалов, использованных для строительства беседки. Интенсивность окраски по световому потоку может колебаться от 15% до полной непрозрачности материала. Для крыши веранды используется материал с пропускной световой способностью порядка 20–25%.

Схемы и последовательность монтажа кровельного покрытия беседки

Монтаж ондулина или профнастила производится путём крепления листов к обрешётке. Для этого используются специальные кровельные саморезы или гвозди с резиновой шайбой, которая надёжно закрывает отверстия в кровельном материале от протечек. Материал укладывается в следующей последовательности:

  1. Листы профнастила начинают монтировать с края ската, постепенно перемещаясь вдоль карнизной планки. Если покрытие укладывается в несколько рядов, то сначала фиксируют два листа нижнего ряда, затем один верхнего. После этого листы укладывают поочерёдно. Вертикальный нахлёст должен быть равен 200 мм, а горизонтальный — одну волну.

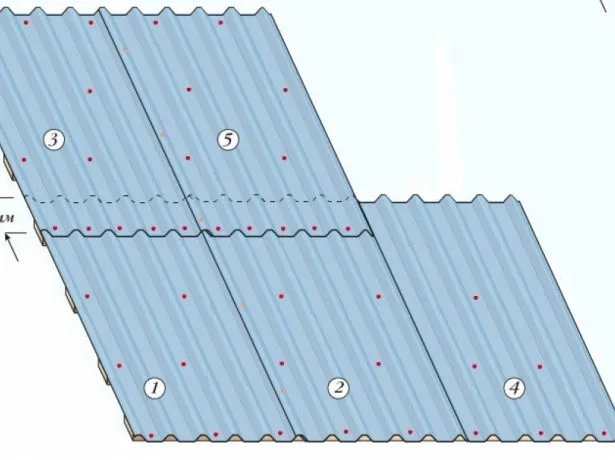

    Схема крепления профнастила

    В местах стыка саморезы вкручиваются в каждую волну, в остальных частях листа — через две волны

  2. Ондулин монтируют рядами, начиная с карнизного ската, со смещением в половину листа. Вертикальный нахлёст —170–200 мм, горизонтальный — одна волна. В каждый лист нужно забивать 20 гвоздей.

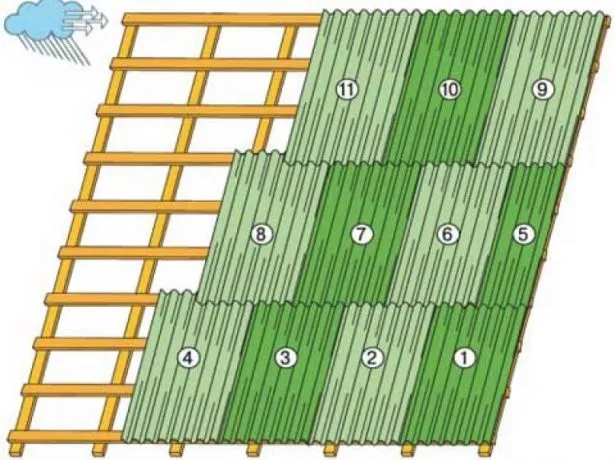

    Схема укладки ондулина

    Ондулин монтируют со смещением между рядами, чтобы избежать появления мест стыка четырёх листов

Установка поликарбоната производится по-другому, поскольку крыша под него не содержит обрешётки. Работы необходимо проводить в тихую безветренную погоду силами не менее трёх человек.

Листы материала подаются к месту монтажа. При этом защитную плёнку с лицевой стороны снимать не нужно.

  1. Двое рабочих подают лист наверх, третий затаскивает его и размещает в месте установки с учётом ранее рассчитанного свеса. Перед подачей с кромки листа нужно полосой снять защитную плёнку.
  2. На крышу поднимают кровельный трап и размещают его поверх первого листа. Во время монтажа верхнему можно перемещаться только по нему.
  3. Второй лист подаётся в таком же порядке. От защитной плёнки освобождают край листа для устройства соединения с использованием соединительного профиля. Листы состыковываются между собой.

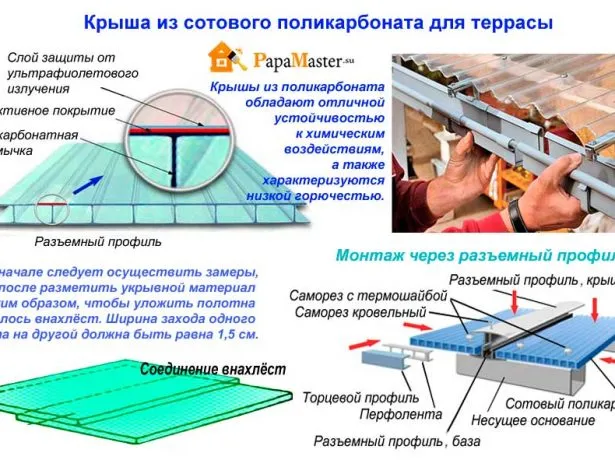

    Способы соединения листов поликарбоната

    Листы поликарбоната могут соединяться внахлёст или с помощью специального профиля, причём второй способ гораздо надёжнее

  4. Таким же образом подаются и устанавливаются остальные листы. Со всей поверхности удаляются остатки защитной плёнки.
  5. Сверлятся отверстия в листах покрытия и устанавливаются крепление с использованием специальных термошайб. Шаг установки винтов должен составлять порядка 40 см. Чтобы ряды крепежа были ровные, лучше устанавливать их по шнуру или с использованием шаблона для контроля шага. Нужно обратить внимание на строгую перпендикулярность установки винтов, особенно если используется сотовый поликарбонат. В противном случае случается излом тонкой стенки материала, и он выходит из строя. Если винт случайно вошёл с перекосом, нужно вывернуть его, отверстие в стропиле заделать деревянной пробкой и установить винт повторно.

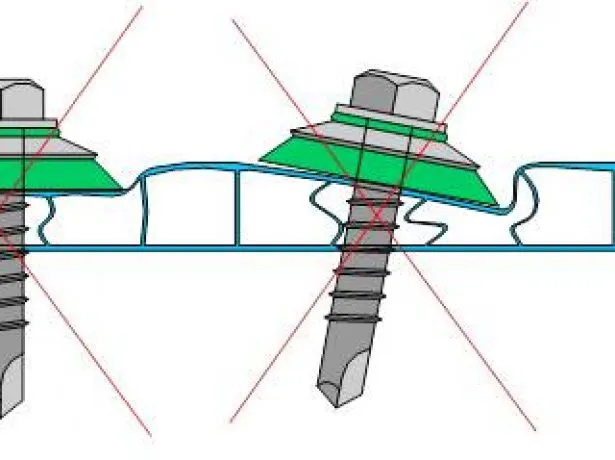

    Правильное крепление поликарбоната

    Крепление поликарбоната необходимо производить строго перпендикулярно, не перетягивая крепление, чтобы не деформировать покрытие

  6. По окончании укрепления покрытия на края крыши из сотового поликарбоната устанавливается торцевой профиль, чтобы во внутренние полости не попадала влага.

Видео: крыша из поликарбоната своими руками
