Как паять полипропиленовые трубы в углах: советы по сантехнике

https://toolstyle.ru

Узнайте, как производить пайку полипропиленовых труб в труднодоступных местах с помощью нашей инструкции. Мастер-класс поможет вам разобраться, как паять полипропиленовые трубы в углах и обеспечить надежное соединение для сантехнических систем. Изучайте советы и техники пайки и смело приступайте к обустройству вашей сантехники!

Металлические трубы уверенно вытесняются более современными аналогами. При ремонте или возведении нового здания все чаще устраивают водопровод и отопление в квартире своими руками из полипропилена.

Содержание

Описание

Гильза представляет собой изделие, состоящее из чехла и набивки. Чехол — отрезок стальной или полимерной трубы. В качестве набивки используют мягкий материал, это предотвращает повреждение трубопровода в момент теплового расширения. Кроме того набивка должна быть устойчивой к возгоранию.

Установка гильз для прохода труб через перекрытия – Трубы

Прокладка полипропиленовых труб открытым и закрытым способом

Установка гильз для прохода труб через перекрытия – Трубы

Установка гильз для прохода труб через перекрытия – Трубы

Что такое противопожарная муфта (манжета, гильза) для труб: виды, принцип работы, правила установки

Трубопровод может пересекать перекрытия вертикально или горизонтально. Чехол прочно фиксируется в перекрытии или стене независимо от расположения. Соединительные металлические гильзы для соединения труб канализации имеют специальный фланец, который не допускает движение. Закрепить патрон с гладкой поверхностью для трубопровода помогает бетонирование конструкции.

Можно или нельзя

Вначале поговорим о том, где можно применять полипропилен, а где лучше предпочесть другие материалы:

  • В системах холодного водоснабжения он может применяться без ограничений;
  • В системах ГВС с автономным источником тепловой энергии для нагрева воды (бойлером, газовой колонкой, двухконтурным котлом и т.д.) тоже вполне допустим его монтаж: трубы полипропиленовые для водоснабжения прекрасно переносят длительные эксплуатационные температуры до 70 градусов;

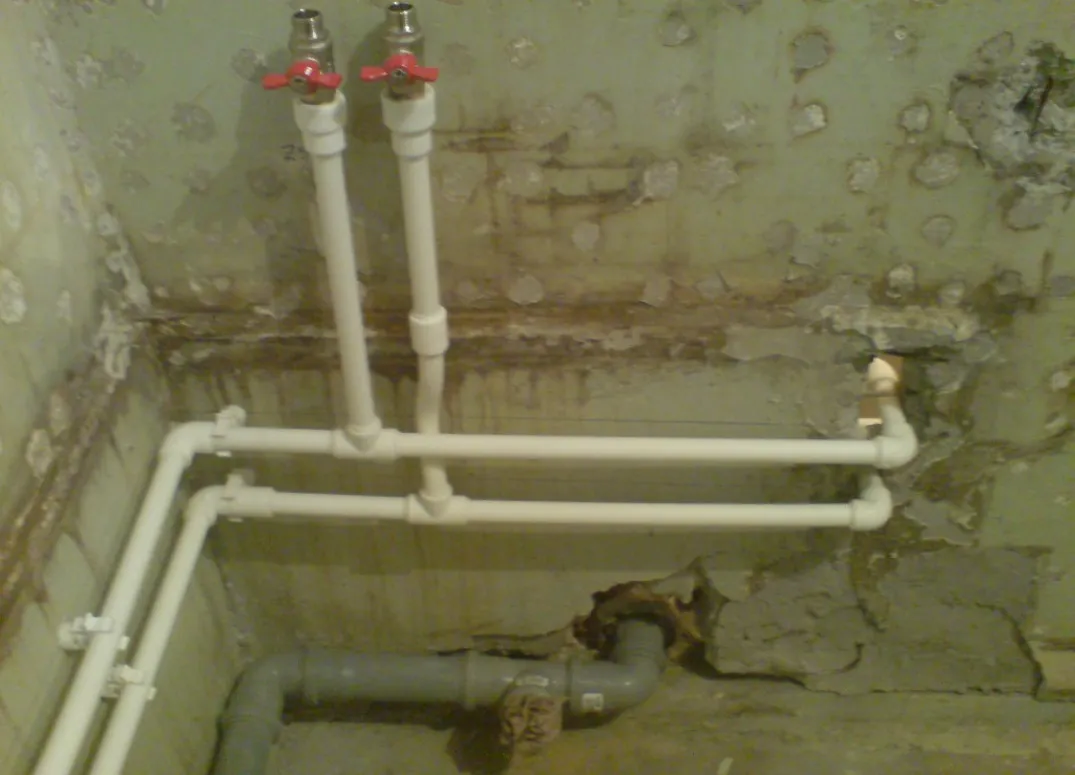

Подводка к бойлеру смонтирована полипропиленом

  • Система ГВС, подключенная к закрытой системе теплоснабжения (без отбора теплоносителя) через общий для них теплообменник, тоже может разводиться полипропиленом: температура в ней не выходит за пределы максимальных для пластика 90 градусов, а давление всегда равно давлению на холодной воде;

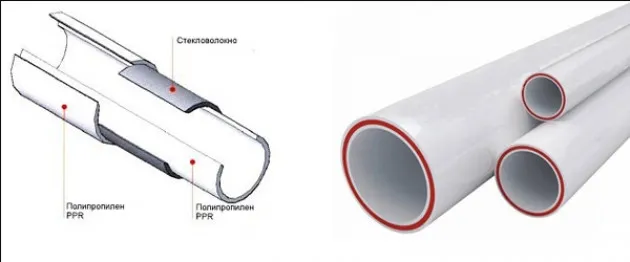

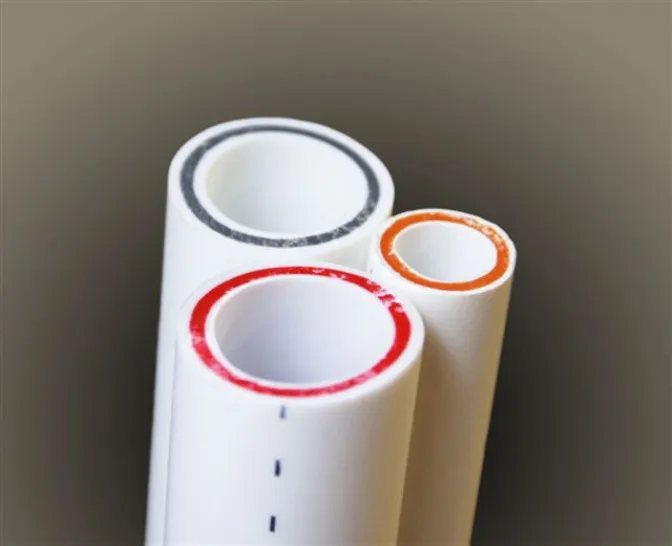

Однако: на горячем водоснабжении желательно использовать армированные трубы. Они прочнее на разрыв (номинальное давление до 25 атмосфер против 10-20 у неармированных труб). Кроме того, армирование уменьшает удлинение трубопровода при нагреве.

Водоснабжение разведено гофрированной нержавейкой

Инструкция связана с высокой вероятностью гидроударов в таких системах, а также с тем, что температура воды в подающей нитке теплотрассы может достигать 150 градусов. Если горячее водоснабжение в пик холодов по любой причине не будет переключено на обратку, трубы полипропиленовые для систем водоснабжения досрочно завершат свою карьеру с самыми неприятными последствиями для владельца жилья и его соседей по стояку.

Квартира, затопленная при аварии у соседей

Как выполняется пайка полипропиленовых труб в труднодоступных местах – проверенные опытом способы

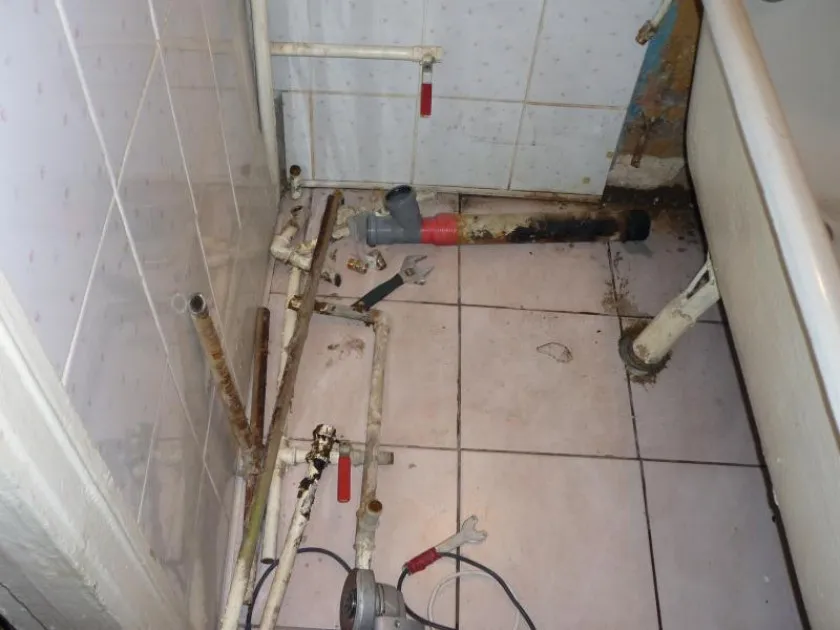

При установке новых полипропиленовых труб взамен устаревших металлических систем может возникнуть ситуация, когда соединение труб с помощью сварки необходимо выполнить в местах, которые не совсем соответствуют условиям для совершения такой операции.

Поэтому для самостоятельного обновления трубопровода требуются определенные знания, помогающие организовать сварку полипропиленовых труб в неудобном месте, используя для этого вспомогательные инструменты.

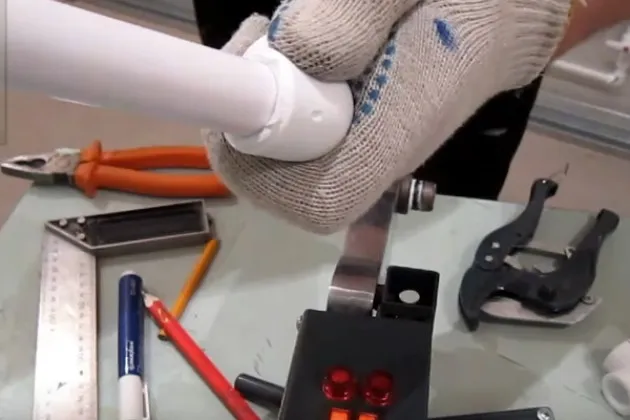

Инструменты для работы

Выполнить качественное соединение трубных элементов помогает специальный паяльник для труб из полипропилена и набор тефлоновых насадок. Используя паяльник, можно без особых усилий выполнить соединение сваркой на любом участке трубы. С помощью насадок можно соединить трубные элементы, имеющие разный диаметр.

Кроме того, пайка полипропиленовых труб в труднодоступных местах предполагает наличие следующих инструментов:

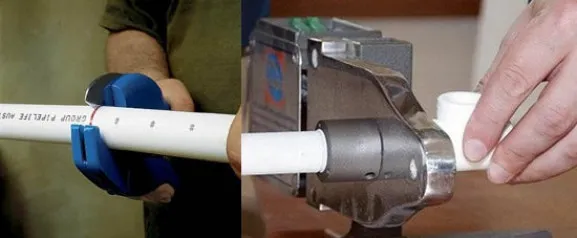

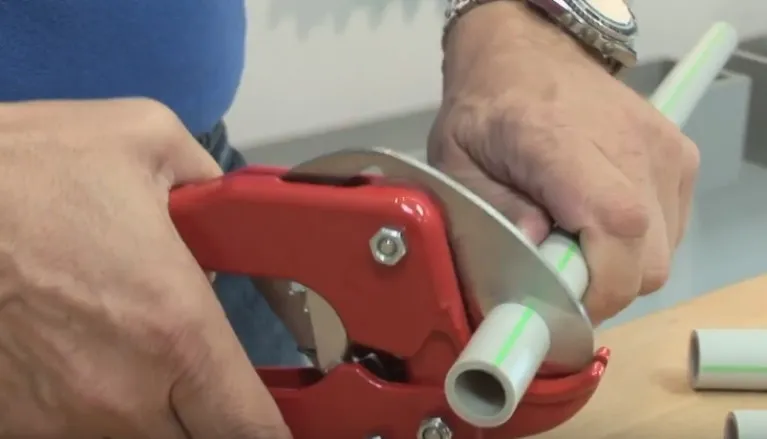

  • Приспособление для резки труб из полипропилена (чаще всего резак идет в комплекте с паяльником).

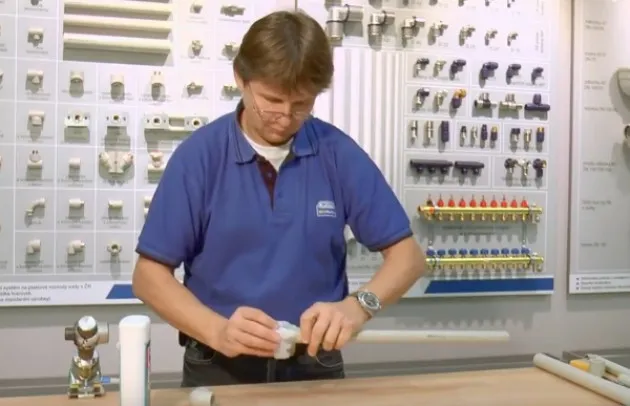

  • Раствор, позволяющий обезжирить место пайки.

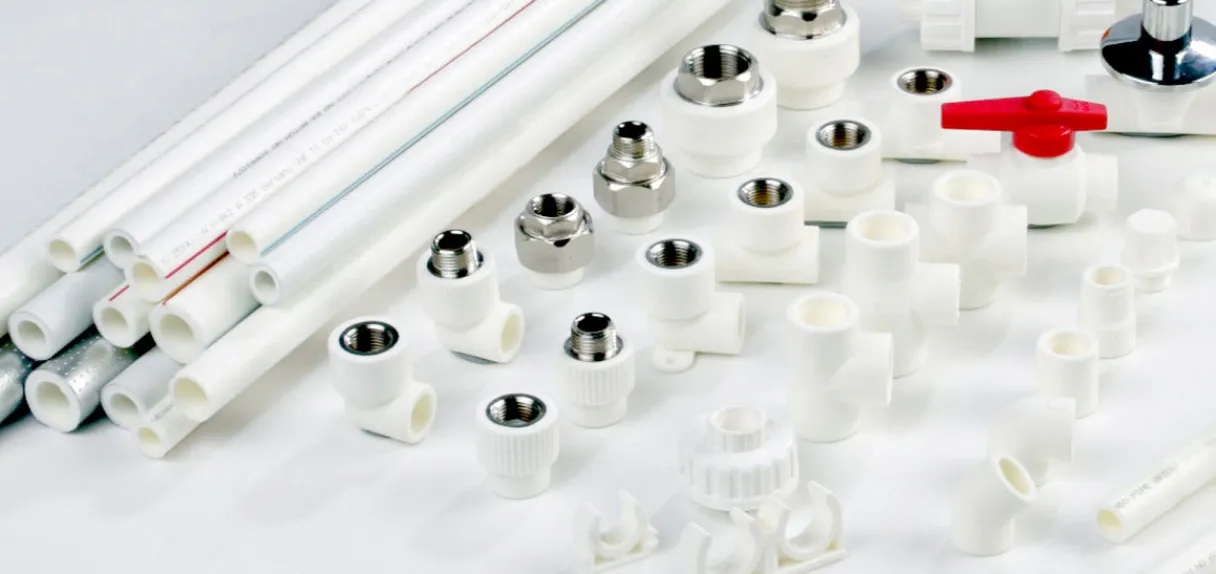

  • Набор соединительных элементов.

Также необходимо приготовить рулетку, линейку и карандаш, а также уголок и ножик. В некоторых случаях может понадобиться ветошь.

Способы сварки полипропиленовых труб

Пайка труб в труднодоступных местах может выполняться разными способами в зависимости от рабочего диаметра труб:

  • Методом стыковой сварки соединяют трубы, имеющие толщину стенок не меньше 4 мм и диаметр до 50 мм. В быту таким способом пользуются довольно редко.
  • Раструбным способом пользуются при соединении труб с диаметральным сечением до 40 мм. Для работы требуется специальный сварочный механизм, оснащенный центрирующим устройством.
  • При седельной пайке к трубе под углом 90 0 приваривают специальное раструбное седло путем стыкового сочленения. Седло просверливают и к месту соединения приваривают кусок трубы, получая на выходе Т-образный переходник.

Сварка в труднодоступных местах

Паять труднодоступные участки полипропиленовых изделий намного сложнее, чем прямолинейные прогоны. Для создания благоприятных условий работы в таких местах требуется приложение достаточного количества усилий.

К «неудобным» местам можно отнести:

  • Пространство под потолком.
  • Углы помещения.
  • Стесненные условия для размещения паяльника.

Выполняя сварку полипропиленовых труб в труднодоступных местах под потолком, нужно приготовить место, где будет размещен сварочный аппарат при ручном формировании соединения. Для этой цели можно пригласить помощника или повесить аппарат на специальный крюк, подготовленный заранее.

В случае расположения труб очень близко к стене используют специальный прием: прямую и ответную часть формируемой стыковки поочередно прогревают паяльником. При этом нагрев должен доходить до таких пределов, чтобы первый нагретый участок не успел остыть, пока нагревается ответная часть.

Особенности пайки в углах

Чтобы решить проблему, как паять полипропиленовые трубы в труднодоступных местах, например, в углах, нужно знать особенности таких соединений. Стыковка трубных элементов в углах помещения проводится с использованием заготовок, обрезанных под углом 90 0 . При этом важно, чтобы их концы были тщательно зачищены и обработаны обезжиривающими средствами. Использование специальных угловых переходников и фитингов способствует образованию плавных переходов на трубных элементах при угловом соединении.

Формирование угловых соединений на трубах, располагающихся на небольшом расстоянии от стены, также выполняется путем последовательного нагревания прямой и ответной части. Особое внимание в этом случае следует уделить глубине вхождения трубного элемента в тело угловой детали. Для обеспечения высокой точности необходимо сделать соответствующую отметку маркером или карандашом.

Решение вопроса о том, как спаять полипропиленовые трубы в труднодоступных местах, требует внимательного отношения и точного выполнения всех действий. Стыковочные элементы, имеющие даже незначительный дефект, подлежат обязательной замене на новые детали. По мнению специалистов при выполнении соединений в труднодоступных местах не стоит отключать питание сварочного аппарата, лучше, если он будет всегда включенным.

Cтандарт организации. Инженерные сети зданий и сооружений внутренние. Устройство систем отопления, горячего и холодного технические требования

1 РАЗРАБОТАН Закрытым акционерным обществом«ИСЗС-Консалт»
2 ПРЕДСТАВЛЕН НА УТВЕРЖДЕНИЕ Аппаратом Национального объединения строителей
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Решением Совета Национального объединения строителей, протокол от № 18
4 ВВЕДЕН ВПЕРВЫЕ

© Национальное объединение строителей, 2011

Распространение настоящего стандарта осуществляется в соответствии с действующим законодательством и с соблюдением правил,

установленных Национальным объединением строителей

Введение …………………………………………………………………………… V
1 Область применения ………………………………………………………. 1
2 Нормативные ссылки ………………………………………………………. 1
3 Термины и определения, обозначения и сокращения …………………… 3
4 Общие положения …………………… ……………………………………. 6
5 Технология выполнения работ…………………………………………….. 12
5.1 Технология изготовления узлов и деталей трубопроводов из стальных труб…………………………………………………………………………
12
5.2 Комплектация и подготовка к установке санитарно-технического оборудования, отопительных приборов, узлов и деталей трубопроводов
16
5.3 Монтажно-сборочные работы. Общие положения…………………….. 18
5.4 Внутреннее холодное и горячее водоснабжение……………………….. 20
5.5 Отопление и теплоснабжение…………………………………………….. 21
6 Испытание внутренних санитарно-технических систем. ………………. 25
6.1 Общие положения по испытанию систем холодного и горячего водоснабжения, отопления и теплоснабжения ………………………….
25
6.2 Системы внутреннего холодного и горячего водоснабжения……….. 26
6.3 Системы отопления и теплоснабжения………………………………… 27
7 Пуск систем теплопотребления …………………………………………… 29
Приложение А (справочное) Размеры отверстий и борозд для прокладки трубопроводов (воздухопроводов) в перекрытиях, стенах и перегородках зданий и сооружений……………………..…….
34
Приложение Б Исключено
Приложение В (обязательное) Форма акта гидростатического или манометрического испытания на герметичность…………….
35
Приложение Г (рекомендуемое) Форма акта индивидуального испытания

оборудования 37

Приложение Д (рекомендуемое) Форма акта приемки внутренних систем холодного и горячего водоснабжения… 38

Приложение Е (рекомендуемое) Форма акта приемки внутренних систем отопления 39

Библиография… 41

Введение

Настоящий стандарт разработан в рамках Программы стандартизации Национального объединения строителей и направлен на реализацию

«Градостроительного кодекса Российской Федерации» [1], Федерального закона от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании» [2], Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» [3], Федерального закона

№ 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» [4], приказа Министерства регионального развития Российской Федерации от 30 декабря 2009 г. № 624 «Об утверждении Перечня видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства» [5].

Авторский коллектив: канд. техн. наук А.В. Бусахин (ООО Третье Монтажное Управление «Промвентиляция»); А.Н. Колубков, С.Г. Никитин (ООО ППФ «АК»); Ф.В. Токарев (НП «ИСЗС-Монтаж»).

СТАНДАРТ НАЦИОНАЛЬНОГО ОБЪЕДИНЕНИЯ СТРОИТЕЛЕЙ

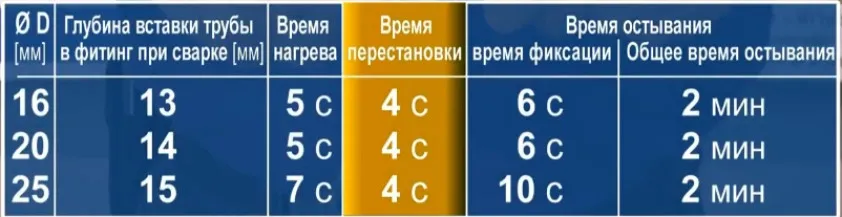

Таблица расчета времени

В этот период нельзя допускать перекосов. Комплектующие надо снять с насадок и зафиксировать не в дырку, а стык в стык. В первые секунды, когда изделия только получилось сварить, ещё можно скорректировать прямолинейность зоны спайки.

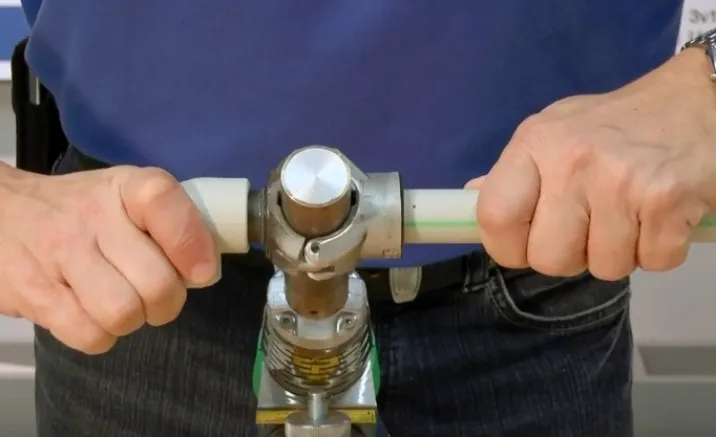

Спайка проходит так:

  1. Надо изучить правила эксплуатации оборудования.
  2. Прибор включить в электросеть и нагреть до определенного температурного режима.
  3. Изучить инструкцию, в которой написано, при какой температуре проводить паяние. Эта информация поможет предотвратить брак в работе.

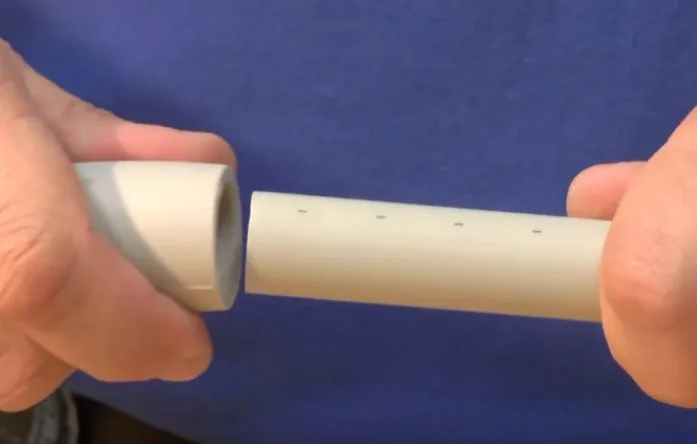

  4. Обычно температура будет 260ᵒС. Отрезок трубы и фитинг надо вставить в насадки агрегата на строго определенное время нагрева.
  5. Их следует удерживать неподвижно. Вращать или сдавливать трубы, фитинги нельзя.
  6. Для полного застывания расплавленного пластика необходимо примерно 15 сек.

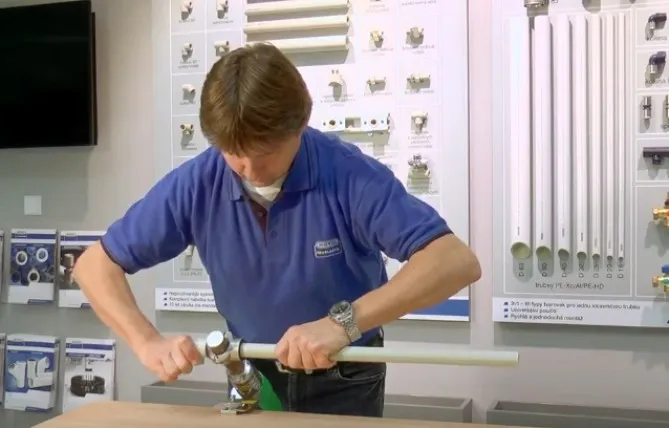

Пайку труб намного легче осуществлять вдвоем

Спаивание готово. В дальнейшем ошибки уже не исправить. После завершения работы трубопроводы прикрепляют к стенкам с помощью разного рода крепежей, которые создают неподвижность. Ниже приведена таблица времени спайки в зависимости от диаметра изделий.

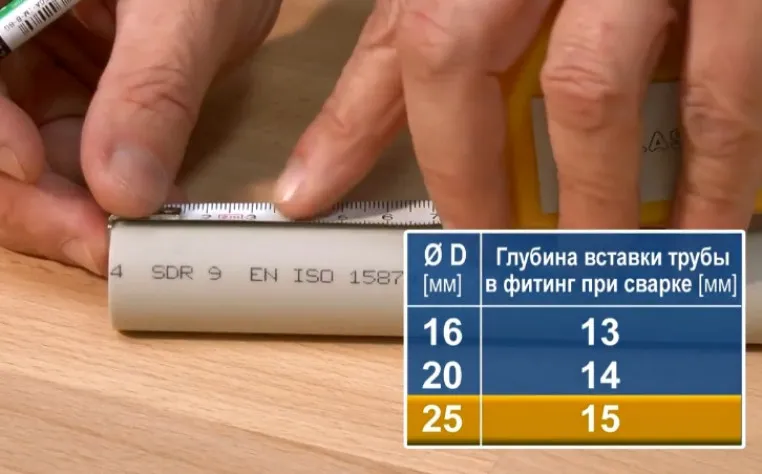

Диаметр мм до метки Разогрев Охлаждение
90 29-35 40 8
63 24-30 24 6
25 15-19 7 2
50 20-27 18 4
40 18-24 12 4
32 16-22 8 4
75 26-32 30 6
20 14-17 6 2

Таблицей пользоваться нужно обязательно, тогда монтаж пройдет безупречно. Если на поверхности насадок присутствуют следы пластика, надо разогреть агрегат, а потом убрать все лишнее тряпкой.

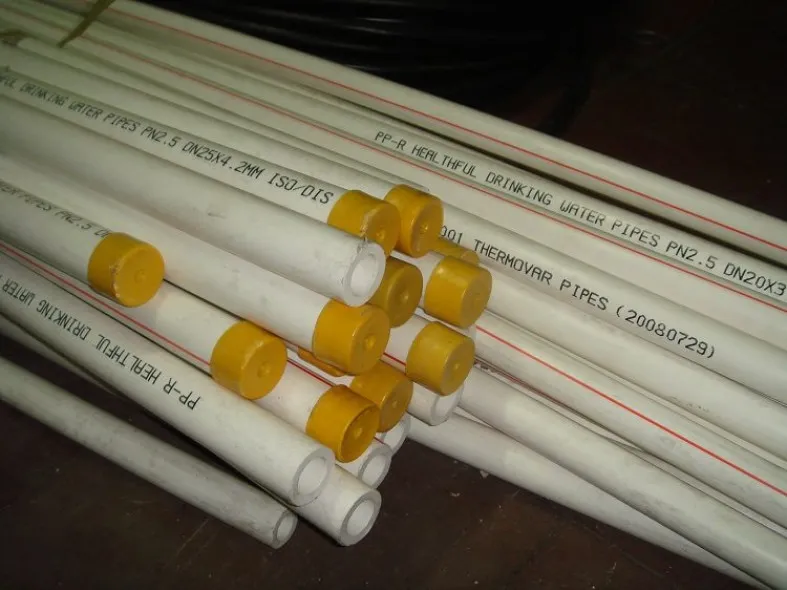

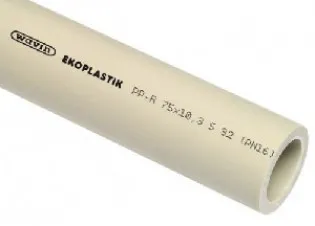

Преимущества и недостатки ПП

Преимущества ПП труб при монтаже внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой сфере.

Свойствами, которые делают эту продукцию приоритетной для сборки внутридомовых коммуникаций, являются:

  • бесшумность;
  • прочность при ударах;
  • легкость;
  • устойчивость к коррозии;
  • долговечность;
  • герметичность соединений;
  • дешевизна;
  • невосприимчивость внутренних стенок к налетам.

Как паять полипропиленовые трубы правильно – пошаговая инструкция с видео уроками

Установка гильз для прохода труб через перекрытия – Трубы

Монтаж пропиленовых труб своими руками – пошаговая инструкция!

Гильзы для прохода труб через стены СНИП

Гильза сквозь стену. Установка гильз для прохода труб через перекрытия

Но полипропиленовые трубы обладают и негативными сторонами, которые доставляют неудобства при монтаже:

  • отсутствие гибкости;
  • сильное относительное удлинение при нагреве;
  • необходимость наличия специнструмента при соединении отдельных изделий.

Специалисты, которые ежедневно проводят сборку ПП труб, давно выработали способы компенсации перечисленных недостатков, поэтому особых альтернатив полипропилену нет.

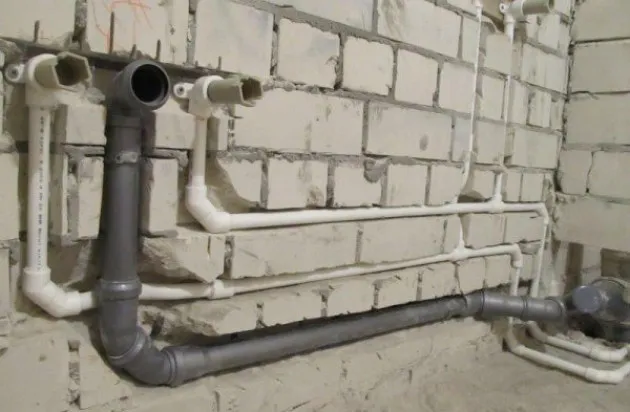

Внутренняя или наружная прокладка

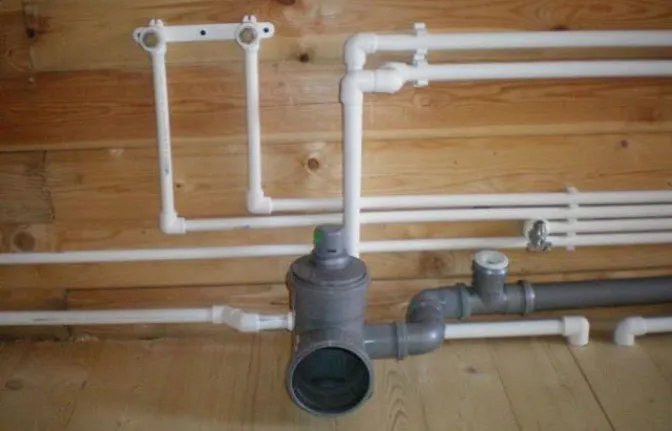

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

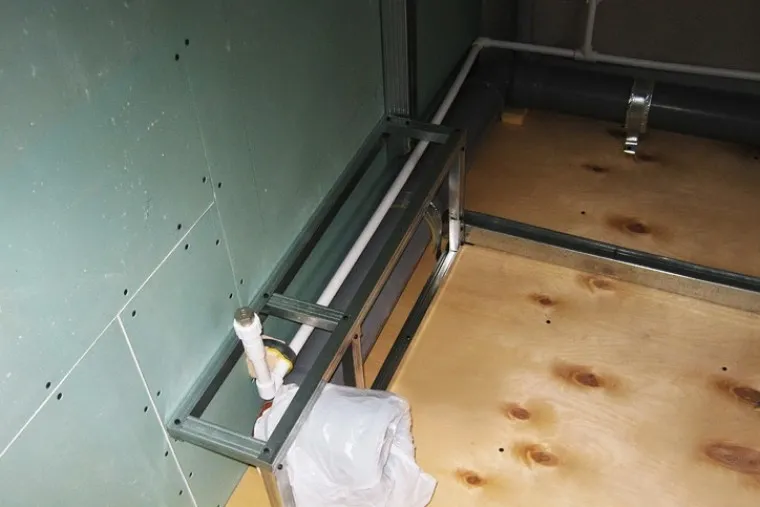

Полипропиленовый водопровод можно прятать в стены или в пол

Чтобы удостовериться в том, что  собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.

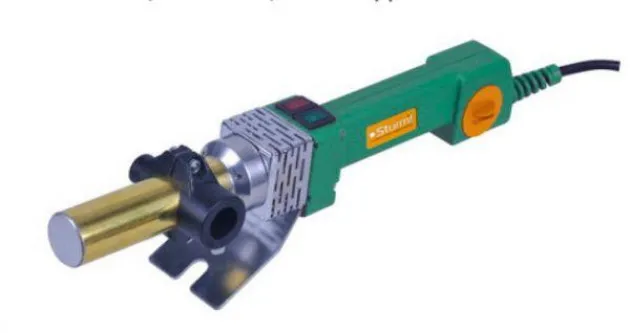

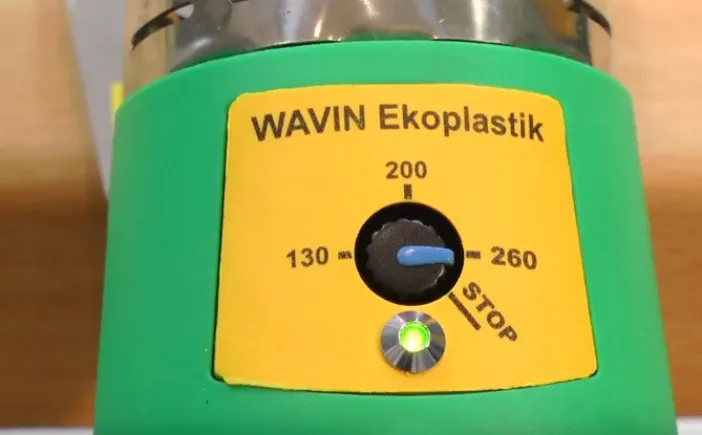

Выбираем аппарат для пайки

Прежде, чем решить, как паять трубы из полипропилена, необходимо выбрать подходящий аппарат. Первое, на что следует обратить внимание:

  1. Мощность. В домашних условиях применяют трубы диаметром до 50 мм. Для их пайки достаточно аппарата мощностью 0,7 кВт. Если вы рассчитываете паять отрезки диаметром до 75 мм, остановите выбор на агрегате в 1 кВт мощности.
  2. Вид элемента нагревания – плита или цилиндр. Первый вариант проще в работе, на нем стоит остановиться малоопытному сантехнику.
  3. Число насадок и их размеры. Выбирают несколько диаметров, подбирая их к размерам используемых деталей.
  4. Производитель. Отдают предпочтение известным производителям, которые зарекомендовали себя качественной продукцией.

Качество сварочных аппаратов определяется величиной погрешности температуры нагревания детали. Лучшими считают чешские инструменты, но они самые дорогие. Дешевле аппараты российского производства. Для монтажника, который использует их для собственных целей, это самый выгодный вариант. Китайская продукция отработает срок гарантии, но не более.

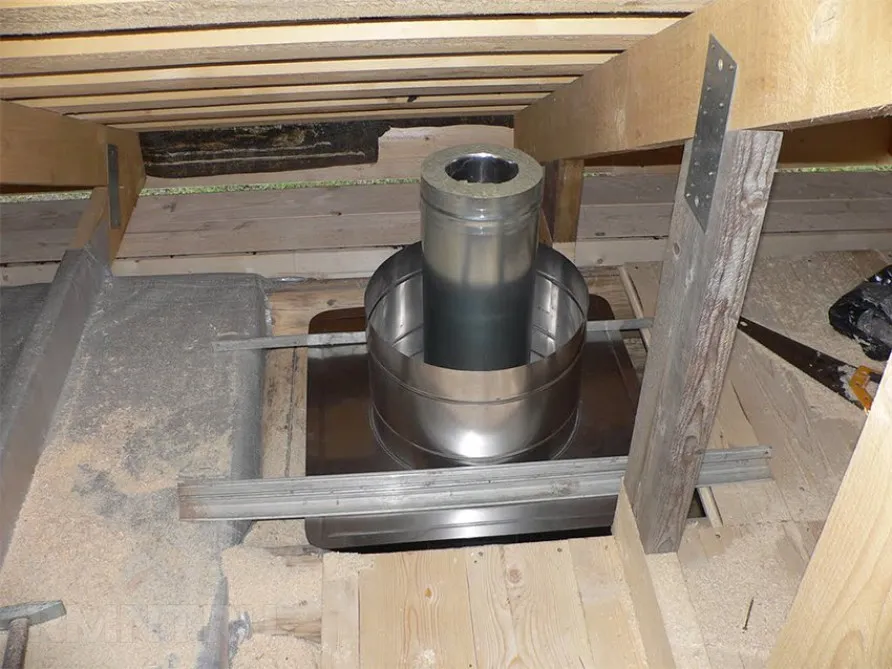

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

  • определение и обустройство места расположения узла разделки;

  • монтаж готового или самостоятельного изготовленного защитного кожуха;

  • финишная прокладка теплозащиты.

Монтаж дымохода из сэндвич труб через крышу – общие понятия и пошаговое руководство

Частичная и полная замена труб отопления в квартире – Проф Трубы

Полипропиленовые трубы для отопления: инструкция по монтажу

Что такое противопожарная муфта (манжета, гильза) для труб: виды, принцип работы, правила установки

Скачать ТР 125-02 Технические рекомендации по проектированию и монтажу внутренних систем водоснабжения, отопления и хладоснабжения из комбинированных полипропиленовых труб

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Полипропиленовые трубы: гост, снип и проверка качества. Правила монтажа полипропиленовых трубопроводов Снип по монтажу полипропиленовых труб отопления

Читайте также

«ГИДРОПЛАСТ» — Ваш надёжный партнёр в области инженерных систем! Обладая многолетним опытом решения задач по комплектации и строительству объектов, предлагаем Вам ознакомиться в нашем каталоге с ценами на трубы из полипропилена и дополнительную продукцию из полипропилена .

Монтаж полипропиленовых труб в России регламентируется положениями ГОСТ Р 52134-2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», СНИП «Внутренние санитарно-технические системы», СНиП «Внутренний водопровод и канализация зданий» и СП 40-101-96 «Свод правил по проектированию и монтажу трубопроводов из полипропилена «Рандом сополимер»». В Евросоюзе требования к монтажу полипропиленовых труб устанавливают ряд технических регламентов – стандартов, подробный перечень которых приведен в этом материале .

Основной целью монтажа полипропиленовых труб вне зависимости от исходного материала (гомополимер полипропилена РР-Н, блоксополимер полипропилена РР-В, рандомсополимер полипропилена PPRC) и его модификаций (Polypropylen-Homopolymer PP-H-s огнестойкий, Polypropylen-Randomcopolymer PP-R-el электропроводный, Polypropylen-Randomcopolymer PP-R-s-el электропроводный и огнестойкий) (см. подробнее ), а также армирования алюминиевой фольгой или стекловолокном является обеспечение эксплуатационных условий, при которых давление и температура транспортируемой жидкости, и температура окружающей среды не вызовут в трубопроводе и его отдельных узлах внутренних напряжений, способных привести к нарушению целостности или остаточных деформаций в трубах, фитингах и соединениях. Первоочередной задачей монтажа полипропиленовых труб остается компенсация линейных температурных изменений в трубопроводе за счет изменения направления трассы и без использования специальных компенсаторов.

В отличие от труб из оцинкованной или нержавеющей стали (см. ) все трубы из термопластов-полимеров (см. этот материал) имеют высокий коэффициент линейного температурного расширения, особенно значительный в системах горячего водоснабжения и отопления.

Для решения этой проблемы трассу трубопровода условно разбивают неподвижными опорами на участки, автономно реагирующие на изменение температуры (или давления) в трубопроводе. Неподвижные опоры (НО) направляют удлинение по оси на скользящие опоры (СО), устанавливаемые в местах изменения направления трассы, которые, по сути, и являются компенсирующими устройствами.

Относительное температурное удлинение участка трубопровода, ограниченного неподвижными опорами для полипропиленовых труб рассчитывают по формуле Δl = *l*Δt , где:

  • Δl – изменение линейного размера участка трубопровода по оси трассы, мм;
  • l – длина участка трубопровода, ограниченного неподвижными опорами, м;
  • Δt – разность температур трубопровода при эксплуатации и во время монтажа полипропиленовых труб, °С;
  • – коэффициент линейного температурного расширения труб из полипропилена, мм/м °С.

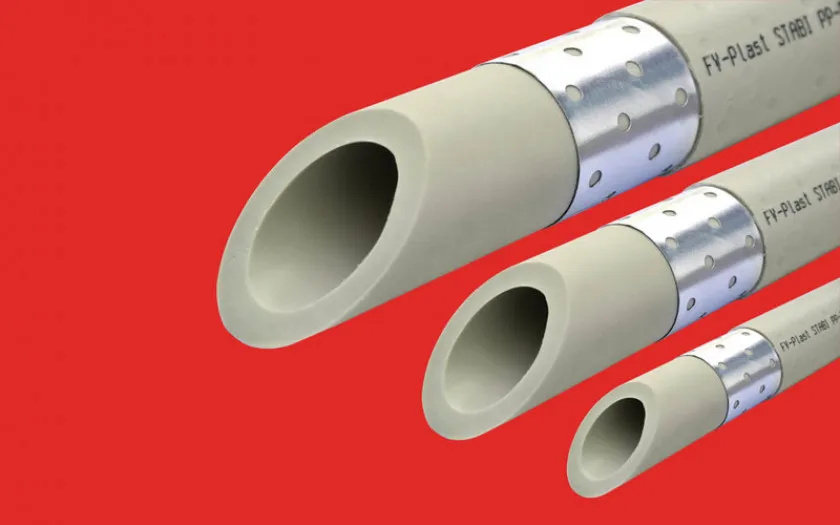

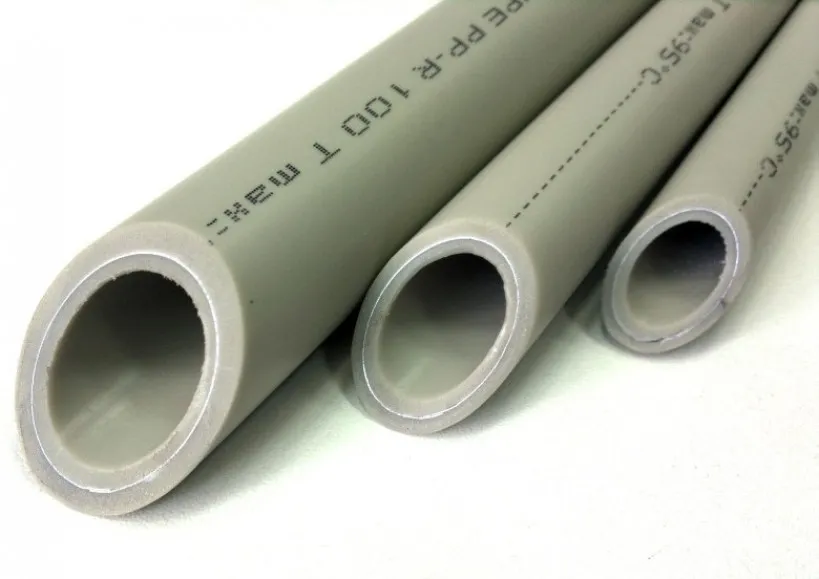

Важно: Полипропиленовые трубы, армированные алюминиевой фольгой, имеют температурное линейное расширение, на 2/3 меньшее, чем трубы из полипропилена без армирования. Полипропиленовые трубы, армированные стекловолокном, имеют температурное линейное расширение, на 3/5 меньшее, чем трубы из полипропилена без армирования.

Линейное температурное расширение труб PN 10,16,20 из рандомсополимера полипропилена и армированных алюминиевой фольгой полипропиленовых труб PP-R для систем горячего водоснабжения и отопления в зависимости от температуры транспортируемой среды можно определить по номограммам (см. ниже).

Рис. Номограмма линейного температурного расширения труб PN 10,16,20 из рандомсополимера полипропилена в зависимости от температуры транспортируемой среды Рис. Номограмма линейного температурного расширения труб PN 20 из рандомсополимера полипропилена, армированных алюминиевой фольгой, в зависимости от температуры транспортируемой среды

Скользящие опоры при монтаже полипропиленовых труб, как правило, выполняют из клипсов, одинарных или двойных, соответствующих диаметром DN номинальному диаметру полипропиленовой трубы.

Рис. Одинарные и двойные клипсы для скользящих опор трубопроводов из полипропилена

СП 40-101-96 категорически запрещает жесткую фиксацию трубопровода при монтаже полипропиленовых труб путем сжатия трубопровода. Поэтому неподвижные опоры могут быть выполнены на базе скользящих опор с ограничением осевого перемещения двумя муфтами или муфтой и тройником.

Рис. Неподвижная опора для монтажа полипропиленовых труб согласно рекомендаций СП 40-101-96

Наиболее часто при монтаже полипропиленовых труб используют компенсирующие изменения направления трассы:

Возможности петлевых компенсирующих элементов в зависимости от номинального диаметра полипропиленовых труб представлены в таблице ниже.

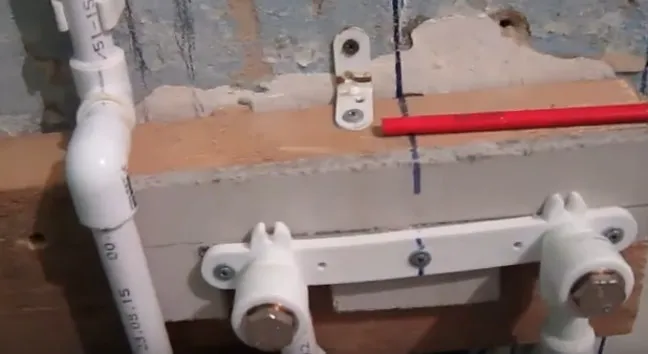

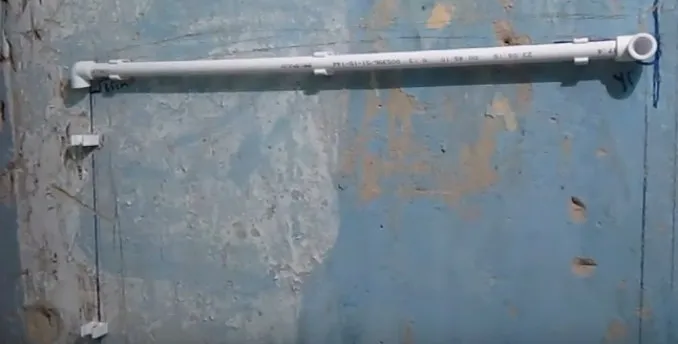

Варианты крепления к стене

Размещение полипропиленового трубопровода непосредственно на поверхности – простой и довольно быстрый способ монтажа. Используются при этом клипсы для труб небольшого диаметра и хомуты для более массивных, а также минимальный набор инструментов.

Для скрытого крепления потребуется штробить стены, применять дополнительно болгарку, специальные теплоизоляционные материалы и цемент.

Второй вариант более эстетичен и особенно актуален для помещений небольших размеров. К тому же технические характеристики полипропиленовых труб (прочность, термостойкость, долговечность) позволяют без опасений «замуровывать» трубопровод.

И все же только наружная фиксация обеспечивает постоянный доступ ко всем узлам системы, давая возможность изменения ее конфигурации и выполнения ремонта при необходимости. Каждый способ имеет свои особенности, влияющие на итоговый результат.

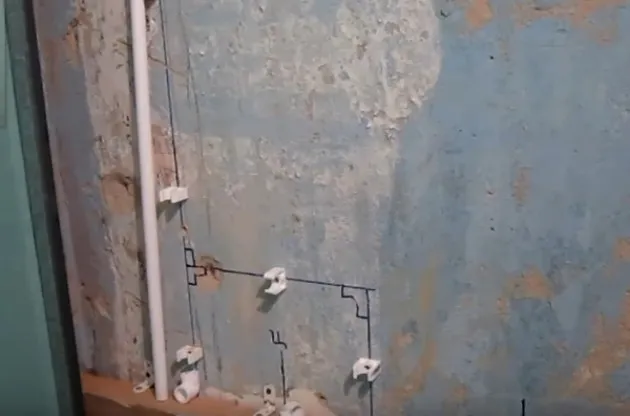

На каком расстоянии располагать крепления

Расстояние между клипсами или хомутами – определяющий фактор исправного функционирования трубопровода.

Этапы монтажа готового проходного узла

На сегодняшний день в продаже существуют проходные узлы с круглой или прямоугольной формой сечения. Монтаж такого узла производится поэтапно. Рассмотрим основные этапы обустройства потолочной разделки:

  1. В первую очередь торцы, выполненного в потолочном перекрытии отверстия, покрывают слоем теплоизоляционного материала.
  2. Далее необходимо покрыть изоляцией нижний лист проходного короба, а также все места, которые соприкасаются с потолочным перекрытием. Изолятором может служить фольгированный базальтовый картон или минерит.
  3. Затем в узел прохода проводится труба, и конструкция доводится до выполненного в пироге потолка отверстия. Сооружение фиксируется специальными саморезами в нужных местах. Как правило, узлы продаются с уже готовыми отверстиями под саморезы, что упрощает монтаж.
  4. Показатель сечения отверстия проходного узла должны быть больше, чем аналогичный показатель сэндвич дымохода. Плотное прилегание трубы к проходному узлу не рекомендуется. Желательно, чтобы от стенки трубы узла до стенки сэндвич дымохода оставался зазор не менее 5 мм. В случае необходимости можно выполнить изоляцию зазора с помощью специального асбестового шнура.
  5. Затем изоляция проводится со стороны чердака. После этого короб заполняется керамзитом или любым другим теплоизоляционным материалом.
  6. После того, как труба проведена, на чердаке (в случае необходимости) можно выполнить декорирование узла разделки.

Этапы монтажа готового проходного узла

Узел разделки на чердаке обустраивается таким же образом, как и на потолке

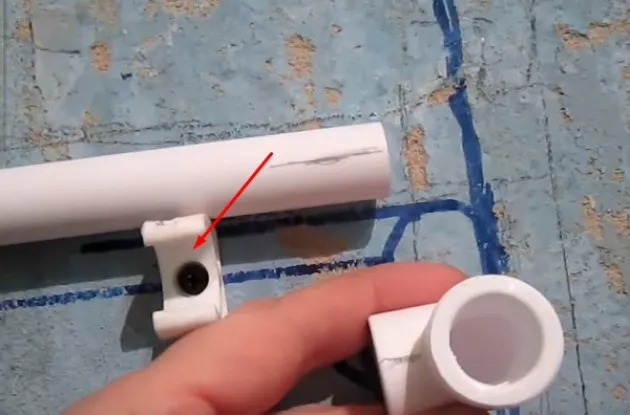

Виды хомутов

В сантехнике существуют следующие разновидности крепежных узлов для фиксации канализационных сетей:

Разновидности хомутов для фиксации трубопровода

  • Обжимные хомуты, с помощью которых можно не только зафиксировать, но и обжать место стыка труб и фитингов, страхуя герметичность сопряжения.
  • Направляющие хомуты, которые используют в процессе позиционирования трубопровода относительно опорной поверхности. Это скорее маркеры, чем крепежные узлы.
  • Опорные хомуты, с помощью которых и осуществляется крепление канализационных труб к стене. Такие крепежные элементы оснащают резиновыми компенсаторами вибрации и линейной деформации.
  • Предохранительные хомуты, которые монтируют на сложных участках, нуждающихся в дополнительной «поддержке».

Труба зафиксированна опорным хомутом

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

ВСН 201-88 Инструкция по монтажу систем внутренней канализации и водостоков из поливинилхлоридных труб в жилых и общественных зданиях – скачать бесплатно

Руководство «Системы канализации из полипропиленовых труб. Руководство по проектированию, монтажу и эксплуатации»

Огнезащитные противопожарные муфты на водопровод

Как собрать и смонтировать дымоход из сэндвич-трубы для бани своими руками – Проф Трубы

Причем все указанные разновидности хомутов предполагают две схемы крепления трубопроводов к опорной поверхности: жесткую и плавающую.

И первый (жесткий) вариант фиксации, осуществляется с помощью обжимных или опорных хомутов, которые подводят под раструб трубы или одевают на корпус фитинга. Основная задача такого крепежа – это надежная фиксация узла сопряжения отрезков трубопровода или труб и фитингов.

Второй (плавающий) вариант фиксации, реализуется с помощью направляющих или опорных хомутов. Диаметр стяжки крепежного элемента, в данном случае, всегда больше наружного диаметра трубы, которая может смещаться в продольном направлении.

Пайка полипропиленовых труб

Паяльник для полипропиленовых труб с цилиндрическим нагревательным элементом

Пайка полипропиленовых труб

Шаг 1. Состыкуйте подготовленную для пайки трубу с соответствующим фитингом «всухую». Если она входит в него свободно – значит, вы столкнулись с браком или изделиями низкого качества. Паять их друг с другом нежелательно – впоследствии данное соединение в линии водопровода будет протекать.

Трубу нужно состыковать с фитингом

Пайка полипропиленовых труб

Шаг 2. Специальными ножницами отрежьте кусок трубы нужной длины.

Резка трубы

Пайка полипропиленовых труб

Шаг 3. Зачистите торец полипропиленовой трубы.

Шаг 4. Обезжирьте и насухо вытрите конец полипропиленовой трубы, предназначенной под пайку.

Пайка полипропиленовых труб

Обезжиривание конца трубы

Шаг 5. Отметьте маркером, на какую глубину отрезок трубы войдет в фитинг.

Пайка полипропиленовых труб

Отмечается глубина входа в фитинг

Шаг 6. Подберите насадку под внешний диаметр трубы и внутренний фитинга, установите на нагревательный элемент аппарата для пайки.

Пайка полипропиленовых труб

Шаг 7. Включите инструмент, установите на нем температуру +260°С и дайте прогреться. Когда аппарат для пайки будет готов – зажжется соответствующая лампочка на нем.

Включение паяльника

Пайка полипропиленовых труб

Шаг 8. Одновременно зафиксируйте на соответствующих концах насадки фитинг и полипропиленовую трубу. При этом они должны быть сразу повернуты в правильном направлении.

Фиксация трубы и фитинга

Пайка полипропиленовых труб

То же, но вблизи

Шаг 9. Труба и фитинг должны прогреваться при температуре +260°С от 5 до 12 секунд, в зависимости от диаметров изделий.

Пайка полипропиленовых труб

Шаг 10. После этого снимите с насадки трубу и фитинг, вставьте один в другой. Чтобы повернуть и правильно сориентировать изделия друг относительно друга, у вас будет около 4-5 секунд. Затем в течение некоторого времени держите трубу и фитинг неподвижно, чтобы они надежно спаялись.

Труба помещается в фитинг

Пайка полипропиленовых труб

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

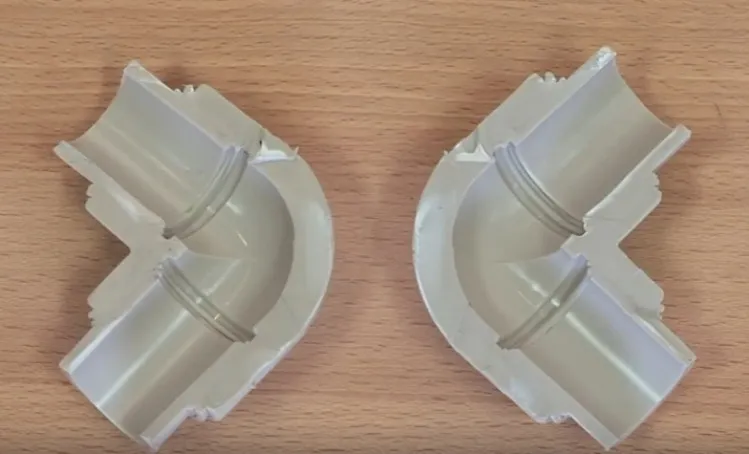

Разрез, показывающий пример качественной пайки полипропиленовых труб

Пайка полипропиленовых труб

После этого соединение полностью готово к монтажу. А пускать по нему воду можно уже через час после завершения пайки. При качественных материалах и инструменте, а также при полном соблюдении инструкций у вас получится соединение с высочайшей степенью прочности и герметичности.

Водопровод из полипропилена своими руками

Пайка полипропиленовых труб

У полипропиленовых труб много преимуществ

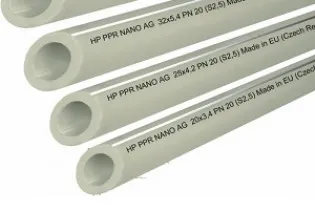

Маркировка на трубах из полипропилена

Пайка полипропиленовых труб

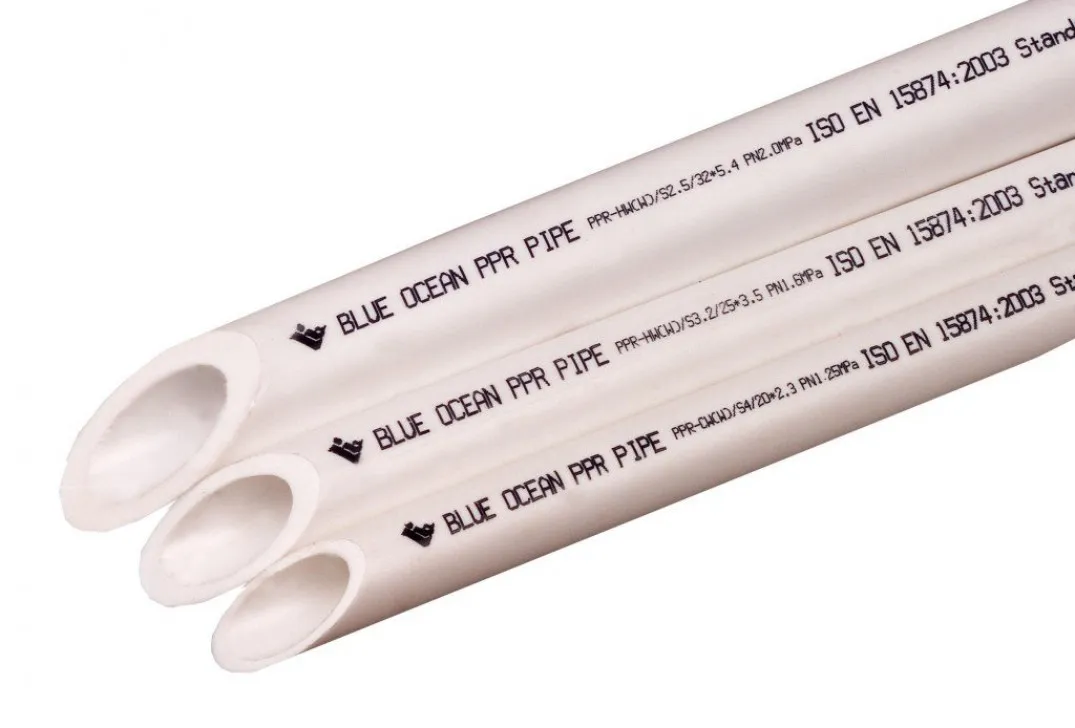

PPR-трубы

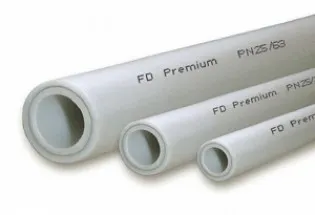

Армированные полипропиленовые трубы

Пайка полипропиленовых труб

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Пайка полипропиленовых труб

SONY DSC

PN10

Пайка полипропиленовых труб

PN16

PN20

Пайка полипропиленовых труб

PN25

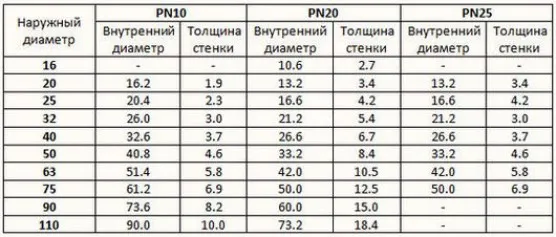

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Пайка полипропиленовых труб

Закрытый монтаж трубопроводов

Открытый монтаж трубопровода

Пайка полипропиленовых труб

Короб для труб своими руками

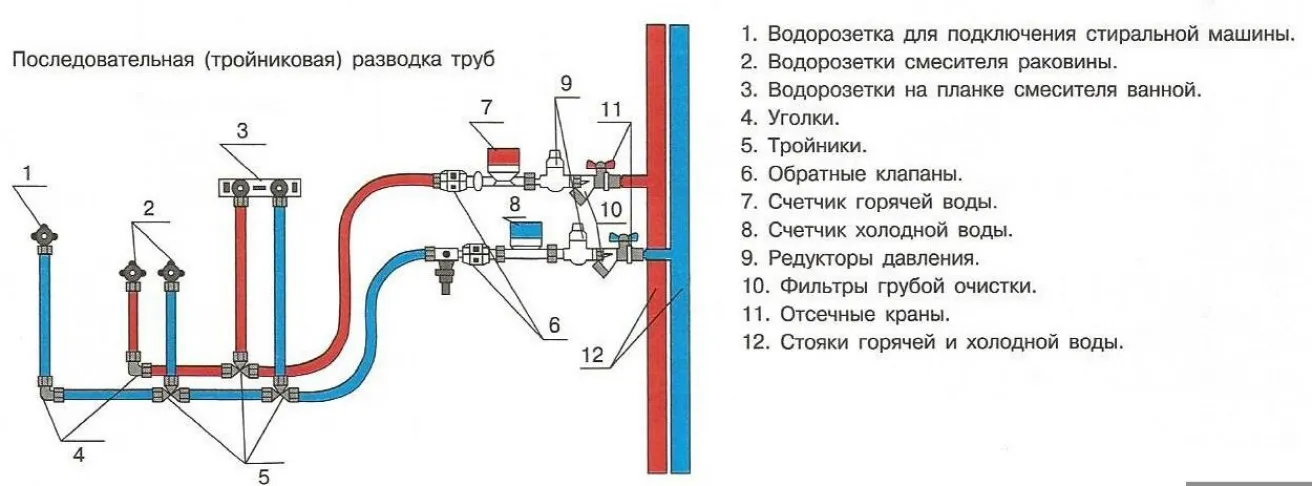

Последовательная разводка труб

Пайка полипропиленовых труб

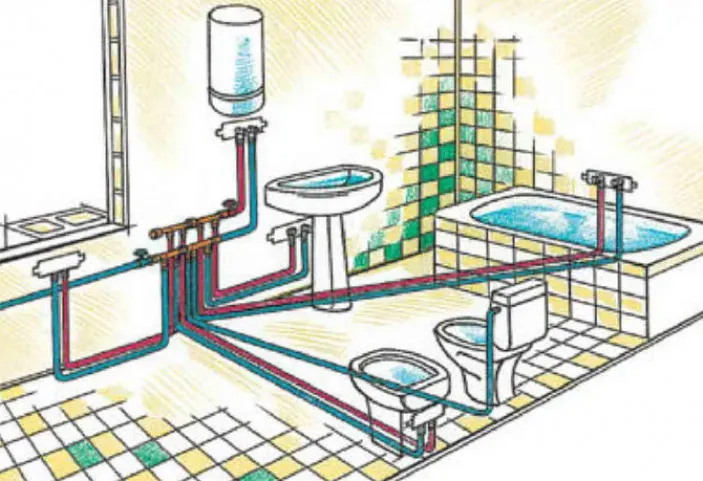

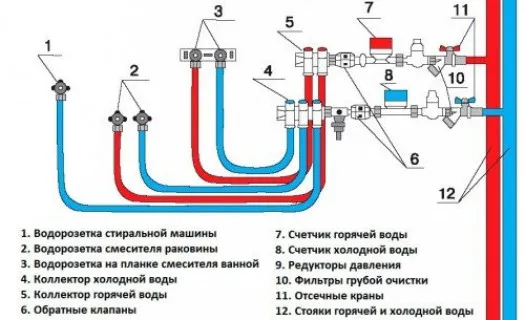

Параллельная разводка водопровода

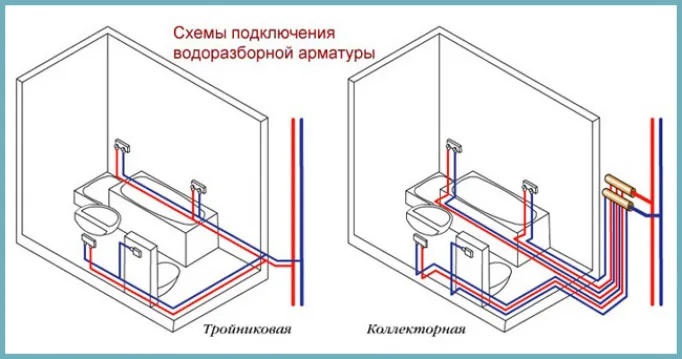

Схемы подключения водозаборной арматуры

Пайка полипропиленовых труб

Демонтаж старого водопровода

Разметка труб и фитингов водопровода из полипропилена

Пайка полипропиленовых труб

Установка клипс

Сборка основных линий

Пайка полипропиленовых труб

Монтаж трубопровода из полипропилена

Процесс монтажа водопровода

Пайка полипропиленовых труб

Установка подводящих труб и арматуры

Паяльник для полипропиленовых труб с плоским нагревательным элементом

Пайка полипропиленовых труб

Пальник для полипропиленовых труб с цилиндрическим нагревательным элементом

Трубу нужно состыковать с фитингом

Пайка полипропиленовых труб

Резка трубы

Обезжиривание конца трубы

Пайка полипропиленовых труб

Отмечается глубина входа в фитинг

Включение паяльника

Пайка полипропиленовых труб

Фиксация трубы и фитинга

То же, но вблизи

Пайка полипропиленовых труб

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Пайка полипропиленовых труб

Разрез, показывающий пример качественной пайки полипропиленовых труб

Схема устройства полипропиленовой трубы

Пайка полипропиленовых труб

Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)

ПП изделия подходят для устройства отопительных систем

Пайка полипропиленовых труб

Водопровод из полипропиленовых труб

Демонтаж водопровода

Пайка полипропиленовых труб

Короб из гипсокартона в ванной комнате

Установка счетчиков воды

Пайка полипропиленовых труб

Основополагающие условия для качественного монтажа

Есть обязательные правила для качественного монтажа труб из полипропилена. Тонкости, которые необходимо знать, начинаются уже на этапе планирования работ, приобретения материала и фитингов, подготовки инструмента.

Как влияют погодные условия

Планировать монтаж полипропиленовых трубопроводов, которые нуждаются в сварке, следует при температуре воздуха не ниже +10°C. Исключение составляют канализационные трубы, которые соединяют в раструб без сваривания.

Тонкость в том, что слишком низкая температура воздуха ускоряет остывание соединяемых деталей, а это время составляет всего 30 секунд (из них 4 секунды дается на небольшую коррекцию направляющей соединения). Низкая температура воздуха не оставляет времени на коррекцию, что может служить причиной некачественного соединения.

Обратите внимание! Монтаж труб из полипропилена при отрицательных значениях температуры окружающей среды не проводят!

Основополагающие условия для качественного монтажа

Влияние погодных условий:

  • прямые солнечные лучи ускоряют нагрев полипропиленовых деталей, поскольку стартовая температура выше расчетной;
  • ветер ускоряет остывание, уменьшает время коррекции (рекомендуется установить щит);
  • дождь требует обязательной защиты места проведения работ, поскольку сваривать мокрые детали запрещено.

Обратите внимание! Очень важно соблюдать требуемые условия проведения работ. Нарушение технологии сварки полипропилена приводит к получению негерметичного соединения

Исправить ошибку можно только заменой узла.

Выбор комплектующих

Существует несколько правил, которые помогут избежать ошибок в монтаже трубопроводов из полипропилена:

  1. Выбор труб и фитингов проводят в зависимости от назначения коммуникаций.
  2. Покупать лучше материал от одного производителя – в этом случае трубы идеально подойдут к фитингам. Ориентироваться следует на маркировку. Цвет товара на качество и технические характеристики изделий не влияет, а является, скорее, «визитной карточкой» производителя. Например, серые трубы производства Чехии, белые – турецкие или Валтек. Исключение составляют черные изделия – они устойчивы к ультрафиолетовому излучению.
  3. Если планируется прятать трубопровод в пол или стены, то выбирать лучше материал зеленого цвета – он производства Германии и по праву считается самым качественным.
  4. Закупать материал следует согласно подробному плану-схеме будущего трубопровода.

Обратите внимание! Закупать фитинги можно точно по плану. Трубы следует приобретать с некоторым запасом, достаточно 1-1,5 метра.

Что означает маркировка полипропиленовых материалов

Основополагающие условия для качественного монтажа

Производители предлагают несколько диаметров труб, которые отличаются толщиной стенки и эксплуатационными характеристиками. Выбирать материал для монтажа следует по критериям:

  1. Монтаж холодного водоснабжения PN10, PN16 (используется нечасто).
  2. Монтаж горячего водоснабжения PN20 или PN25 (25 дороже, что не всегда оправдано в частном доме, если только хозяева не будут пользоваться кипятком).
  3. Монтаж водяного отопления PN25.

Обратите внимание! Для монтажа парового отопления материалы из полипропилена использовать нельзя. Они не выдерживают температуры горячего пара и деформируются.

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

  • Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
  • Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
  • Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260°. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Монтаж полипропиленовых труб с помощью сварки (пайки)

Как пользоваться сварочным аппаратом для полипропилена

Некоторые советы по монтажу полипропиленового водопровода:

  • Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
  • Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
  • Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
  • Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
  • В труднодоступных местах трубы монтируются отдельным этапом.

Можно ли паять полипропиленовые трубы?


Да, полипропиленовые трубы можно паять, но только специальным методом сварки, который называется сварка горячим воздухом или сварка горячим газом.

Сварка полипропиленовых труб проводится с использованием специального оборудования, в котором происходит нагрев труб и фитингов до определенной температуры. После этого трубы и фитинги соединяются друг с другом, и полимерный материал их стенок начинает плавиться. Как только трубы и фитинги соединятся, их необходимо дополнительно удерживать, чтобы полимер материала остыл и образовал крепкое соединение.

Сварка полипропиленовых труб имеет ряд преимуществ перед другими методами соединения, такими как механические соединения или клей. Сварка обеспечивает прочное, герметичное и долговечное соединение, которое не требует дополнительного обслуживания.

Однако, для проведения сварки полипропиленовых труб требуется специальное оборудование и определенные навыки. Если вы не обладаете необходимым опытом и знаниями, лучше обратиться за помощью к профессионалу, чтобы избежать возможных ошибок, которые могут привести к повреждению труб и их утечкам.
