Система горячего водоснабжения в многоэтажных домах — это слаженная инженерная система, которая обеспечивает надежное и удобное использование горячей воды всем жильцам. Важной частью этой системы является система отопления многоквартирного дома с нижней разводкой, которая позволяет подачу горячей воды в квартиры из централизованного источника. Такой подход обеспечивает эффективное и экономичное использование ресурсов и снижает расходы на отопление.

Содержание

1. ГВС и схема теплоснабжения
2. Элементы
3. Розливы
4. Стояки и подводки
5. Способы получения и виды подачи горячей воды
6. Почему именно эта температура
7. Разводка в квартире
8. Неисправности
9. Система ГВС частного дома
10. Видео
11. Какие элементы включает схема водоснабжения многоквартирного жилого дома?
12. Тепловой пункт
13. Что такое трубный розлив и стояк
14. Закрытая система горячего водоснабжения
15. Трубная подводка
16. Особенности ГВС и расчет объема горячей воды
17. Поломки в системе разводки водоснабжения горячей или холодной воды
18. Скрытые неисправности
19. Расходные материалы
20. Производство пара
21. Тепловые сети
22. Рецепт горячей воды
23. Для чего же нужны градирни?

Горячее водоснабжение и отопление в многоквартирных домах стали неотъемлемым элементом необходимого комфорта. Расчеты и строительство проводятся, согласно СНиП 2.04.01-85, который гарантирует бесперебойную работу правильно спроектированных систем в течение длительного периода эксплуатации.

ГВС и схема теплоснабжения

Система горячего водоснабжения (ГВС) — совокупность устройств, обеспечивающих нагрев холодной воды и распределение ее по водоразборным приборам.

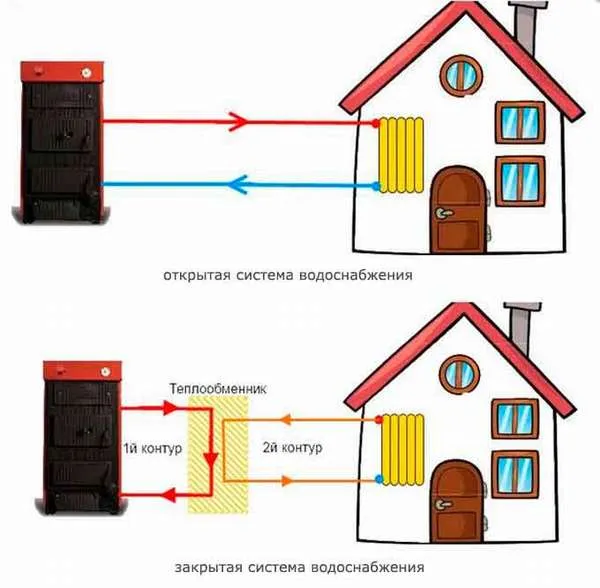

Существует две системы ГВС и теплоснабжения жилых зданий:

Открытая система ГВС — подразумевает под собой забор горячей воды из системы отопления. Соответственно, для этого теплоноситель должен быть хорошего качества, пригодный для использования в быту и соответствовать санитарным нормам. В конструктиве такая схема намного проще и на ее изготовление требуется гораздо меньше материала, но за объемом жидкости нужно постоянно следить, чтобы не допустить завоздушивания системы отопления.

Таким образом, основным преимуществом открытой схемы является ее меньшая себестоимость, по сравнению с закрытой. Недостатком является, в основном, необходимость постоянного контроля объема теплоносителя.

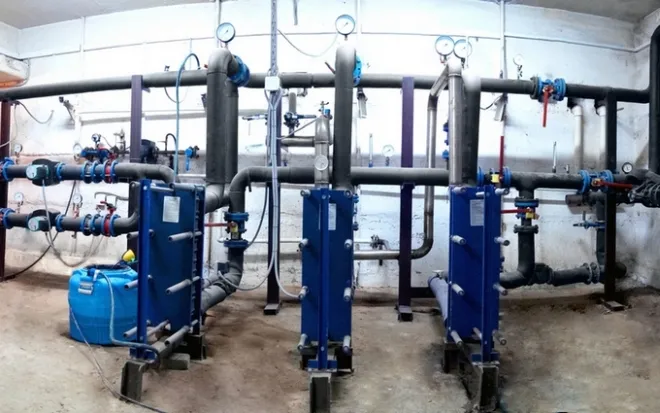

В закрытой системе теплоноситель и потребляемая вода не смешиваются между собой. Она доставляет потребителям не теплоноситель, а его тепло. Передача последнего происходит в теплообменнике.

Именно такую схему предпочитают в современном домостроении, как в частном, так и многоквартирном. Недостатком такой системы является ее стоимость. Для монтажа требуется дорогостоящее оборудование — котел, бойлер и другое. Неоспоримым преимуществом закрытой системы горячего водоснабжения является полная независимость потребителя от центральных теплосетей и возможность индивидуальной регулировки температуры воды.

Открытая и закрытая система горячего водоснабжения — это системы с разными принципами функционирования.

1. Закрытая — устроена так, что забираемая из магистрального водопровода холодная питьевая вода в теплообменнике нагревается от сетевого теплоносителя, а затем поступает к потребителю.
2. Открытая — это система, у которой нагретая вода отбирается из подающего и обратного теплопроводов в смеситель, где доводится до температуры 65ºС, а затем подается к кранам горячего водоснабжения для бытового использования.

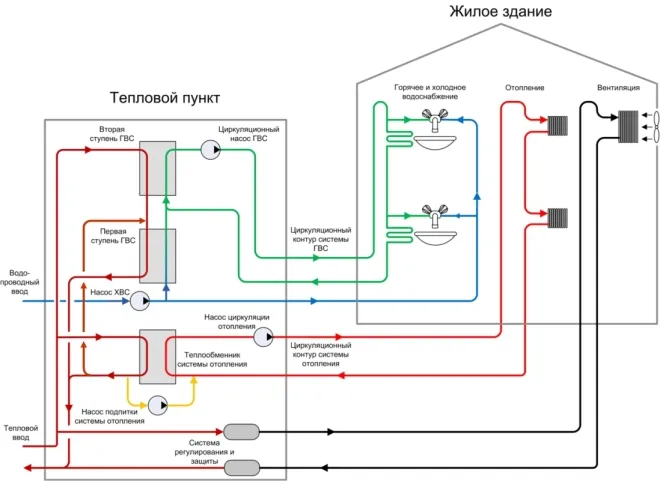

Таким образом выглядит система горячего водоснабжения многоквартирного дома, схемы.

Элементы

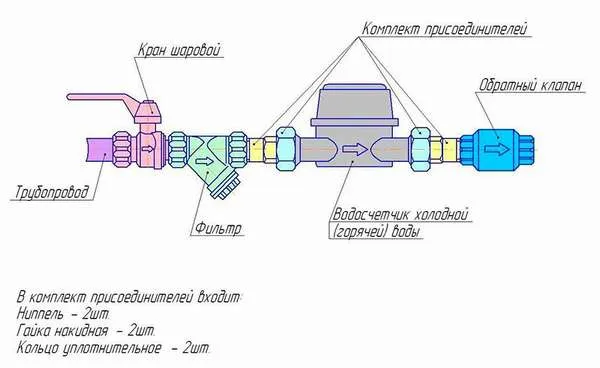

Водомерный узел &#8212, это узел обвязки водопроводной сети состоящий из запорной арматуры, измерительных приборов и фасонных изделий. Элеваторный узел – элемент системы отопления, который позволяет снизить температуру поступающего с ТЭЦ теплоносителя до установленного уровня.

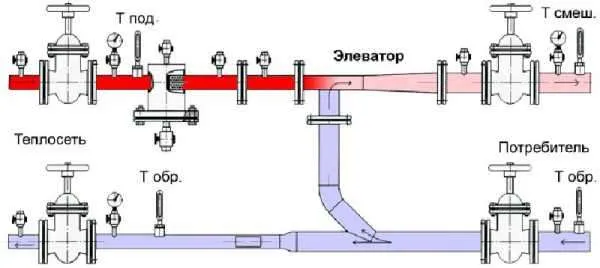

Элеватор отопления смешивает высокотемпературный теплоноситель с ТЭЦ и охлажденный теплоноситель из обратной магистрали теплоснабжения многоквартирного дома.

Розливы

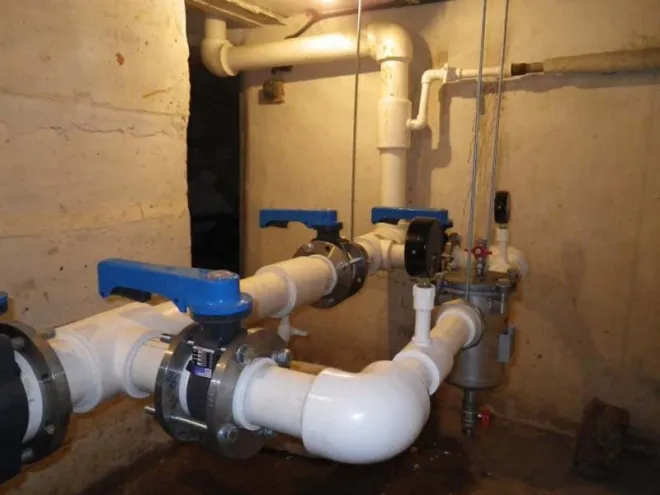

Розливами водоснабжения называют горизонтальные трубы, которые проходящие по подвальному помещению, и соединяющие стояки с элеваторным и водомерным узлами. Диаметр розлива в зависимости от материала и объема потребителей воды составляет от 32 до 100 мм.

Проект водоснабжения многоквартирного дома должен учитывать не только текущее состояние трубопроводов, но и их неизбежное зарастание отложениями и ржавчиной через 20-25 лет эксплуатации. В циркуляционной системе горячего водоснабжения розлива два.

Для внутренних трубопроводов горячей воды СНиП 2.04.01-85 рекомендует использовать пластмассовые трубы и фитинги. Фитинги используются из:

• полиэтилена,
• полипропилена,
• поливинилхлорида,
• металлополимерные,
• стеклопластика,
• других пластмассовых материалов для сетей водоснабжения.

Во избежание коррозии системы выполняют из оцинкованных труб.

Для всех сетей внутреннего водоснабжения многоквартирного дома можно применять:

• медные трубы,
• фасонные части,
• бронзовые трубы,
• с защитным покрытием от ржавчины,
• латунные трубы.

При диаметрах труб более 150 мм в открытых системах теплоснабжения возможно применение черных труб. Обязательно проводится теплоизоляция этих элементов при скрытой разводке и в неотапливаемых помещениях. Можно воспользоваться вспененным полиэтиленом, из него получится так называемая &#171,шуба&#187,.

Стояки и подводки

Стояки отвечают за вертикальную разводку воды в расположенных друг над другом квартирах. Подводки выполняют функцию разводки жидкости по кранам и другим сантехническим приборам внутри квартиры.

В квартирах традиционно используется последовательная (тройниковая) разводка. Коллекторная более материалоемкая и требует скрытого монтажа подводок, который сильно затрудняет их дальнейшее обслуживание.

Системы ГВС подразделяют на два типа:

• централизованные,
• местные (децентрализованные).

В централизованных системах нагревательная установка в ЦТП (Централизованный теплопункт) может обслуживать одно или несколько зданий в пределах микрорайона или поселка. Централизованные схемы проектируют и монтируют с циркуляционными трубопроводами для бесперебойного обеспечения горячей водой. Без них при отсутствии водоразбора в подающих трубопроводах вода остывает, и потребитель вынужден сливать ее, что ведет к излишнему расходу воды по счетчику. Кроме того, устанавливают полотенцесушители, которые не могут работать при отсутствии циркуляции.

Децентрализованное (местное) ГВС применяют в тех случаях, когда экономически не выгодно строительство централизованной схемы: при небольшой плотности тепловых нагрузок в сельских населенных пунктах и тому подобное.

Схемы ГВС бывают:

1. С тупиковым трубопроводом, где при малом потреблении или отсутствии водоразбора вода быстро остывает. Такую схему применяют в малоэтажных жилых зданиях с сетью малой протяженности, банно-прачечных комбинатах.
2. С циркуляционными стояками. Подобные схемы применяют в многоэтажных жилых зданиях и гостиничных комплексах.

Способы получения и виды подачи горячей воды

По способу получения, системы ГВС разделяют на два типа:

Горячее водоснабжение многоквартирного дома бывает в двух вариантах:

• с однотрубными стояками,
• с двухтрубными стояками.

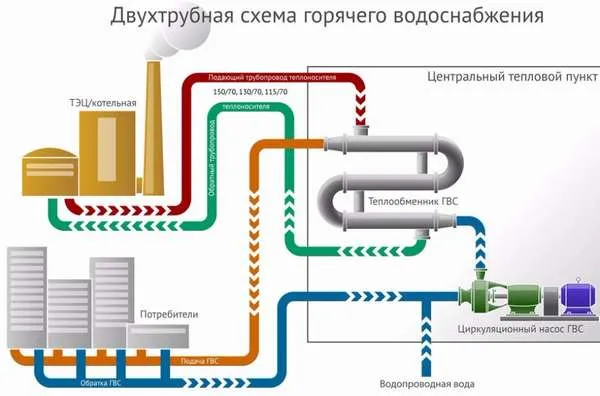

Двухтрубная состоит из двух стояков:

По стояку подающему нагретая вода идет в квартиры, а по циркуляционному — в центральную магистраль. Оба трубопровода находятся рядом. На циркуляционном стояке в ванных размещают полотенцесушители — изогнутые трубы, которые не только обогревают помещения, но и являются компенсаторами температурных изменений длины трубы. Вода в них уже не будет разбираться потребителями, а возвращается через центральную магистраль обратно в котельную.

В однотрубной схеме у каждого потребителя проходит один стояк – подающий, а все циркуляционные объединены в один «холостой». У него нет потребителей, и вода по нему возвращается в магистраль.

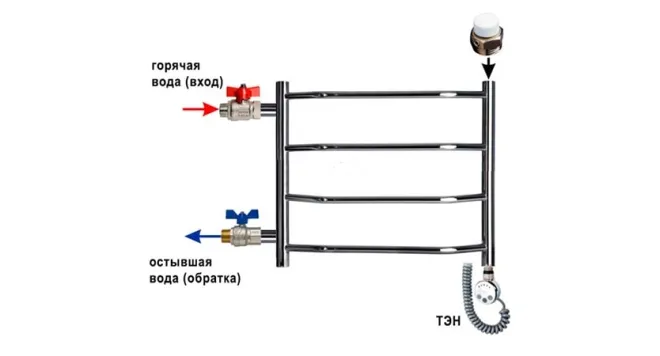

Полотенцесушители при такой схеме:

• размещаются на подающей трубе,
• ставятся электрические,
• подключают к лежаку отопления.

В последнем случае полотенцесушители работают только во время сезона отопления.

При любой схеме разводки ГВС многоквартирного дома должно иметь возможность спуска периодически возникающих воздушных пробок. При верхней разводке для подобных целей врезаются автоматические сбросные клапаны, при нижней воздух можно удалить через верхний водозаборный кран.

Почему именно эта температура

Циркуляционные трубопроводы и насосы создают непрерывную циркуляцию по замкнутому контуру, поддерживая заданную температуру у водоразборного крана 50-60ºС. При таком температурном режиме большинство болезнетворных бактерий погибает, пищевые жиры и бытовые загрязнения хорошо растворяются в воде.

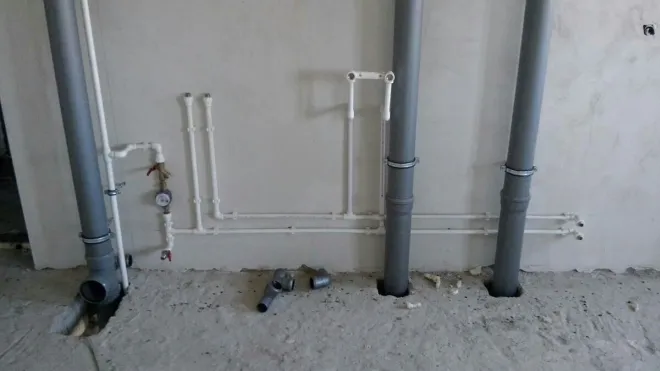

Разводка в квартире

Существует две основных схемы разводки водопровода в квартире:

• тройниковая (последовательная),
• коллекторная.

Обе схемы имеют свои преимущества и недостатки. Иногда имеет смысл применить комбинацию этих схем.

Последовательная схема — это традиционный способ проектирования и монтажа водопровода в квартире. Такая схема состоит из одной общей трубы, к которой последовательно подключают все устройства. Для присоединения сантехнических приборов используют тройники, поэтому данную схему называют тройниковой. Основная труба должна быть больше диаметром, чем остальные, так как берет на себя функции коллектора.

Одно из ее весомых преимуществ — меньшее, по сравнению с коллекторной схемой, количество труб. Потому и расходы на ее монтаж будут минимальными.

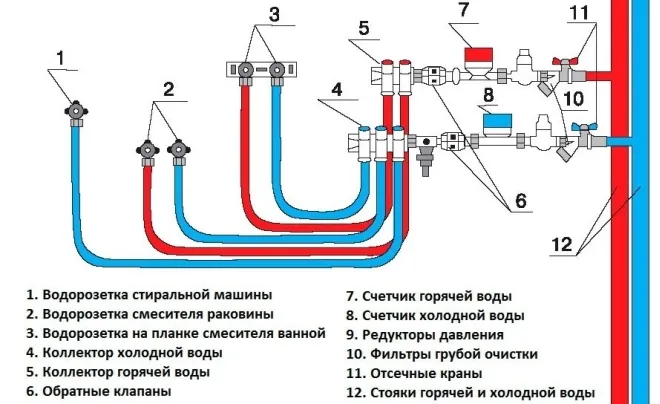

Коллекторная схема разводки является оптимальным выбором для квартир большой площади, а также в местах, где нужна установка большого количества сантехнических приборов. Вода из общего стояка поступает в коллектор, а затем направляется к потребителям, то есть к приборам.

Подключение каждого потребителя выполняется отдельно. Одно из главных достоинств коллекторной схемы — равномерное распределение воды. Это означает, что количество подключенных приборов и длинна водопроводных труб не уменьшают напор ни для одного из потребителей.

Видео демонстрирует узел ввода холодной и горячей воды в квартире многоэтажного дома.

Неисправности

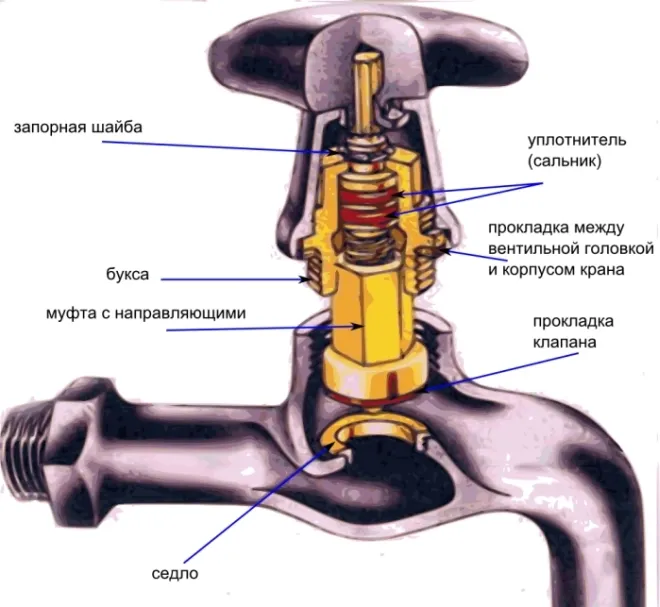

Основные неисправности вентиля системы водоснабжения:

• в закрытом состоянии пропускает воду,
• жидкость протекает по штоку,
• наличие течи через резьбовые соединения.

Причинами неисправностей являются износ резиновой прокладки клапана, раковины седла, изношенная резьба штока, истершаяся набивка сальника, слабое уплотнение резьбовых соединений.

Если начал шуметь смеситель с керамической буксой, то причиной является — просевшая силиконовая шайба. Лучше всего заменить керамическую кран-буксу на такую же новую или аналог.

Рычаговые смесители практически не шумят, но если это все-таки произошло, единственным решением будет нормализация давления в системе. Для этого перед смесителем устанавливают редукторы, которые ограничивают давление, тогда шум прекращается. Подобный подход можно применить и для устранения шума в смесителе гигиенического душа.

В видеоролике показан способ правильного расчета стоимости ГВС.

Система ГВС частного дома

Бытовые водонагревательные аппараты бывают:

• электрические,
• газовые,
• на твердом топливе,
• косвенного нагрева.

По способу нагрева жидкости водонагреватели подразделяются на два вида:

1. Проточные, в которых нагрев происходит по мере движения воды мимо передающих тепло элементов.
2. Накопительные, где нагрев осуществляется в специальных емкостях прибора с помощью передающих тепло элементов.

В частном доме, как правило, проектируется и монтируется коллекторная система подачи воды.

Выбор проектирования и монтажа систем многоквартирного дома, как правило, зависит от условий выполнения СНиП 2.04.01-85 и возможностей заказчика.

Видео

Процесс работы устройства ГВС в многоэтажном доме продемонстрирован в этом видеоролике.

Постоянная подача горячей воды в многоквартирный многоэтажный дом может проводиться двумя методиками, использующими разные принципы работы:

1. В первом случае горячее водоснабжение многоквартирного дома забирает воду из трубопровода ХВС (холодного водоснабжения), далее вода нагревается автономным теплогенератором: квартирным бойлером, газовой колонкой или котлом, теплообменником, пользующимся теплом местной кочегарки или ТЭЦ;
2. Во втором случае схема горячего водоснабжения многоквартирного дома забирает горячую воду сразу из теплотрассы, и этот принцип используется в жилом секторе намного чаще – в 90% случаев организации ГВС в жилом фонде.

Важно: достоинство второго варианта системы водоснабжения для жилого дома — лучшее качество воды, что регламентируется ГОСТ Р 51232-98. Также при заборе горячей воды из централизованной теплотрассы температура и давление жидкости достаточно стабильны и не отклоняются от заданных параметров: давление в трубопроводе горячей системы водоснабжения поддерживается на уровне холодного водоснабжения, а температура стабилизируется в общем теплогенераторе.

Рассмотрим водоснабжение многоквартирного дома по второму варианту подробнее, так как именно эта схема применяется чаще всего и в городской черте, и в загородных домах, включая дачные или садовые домики.

Какие элементы включает схема водоснабжения многоквартирного жилого дома?

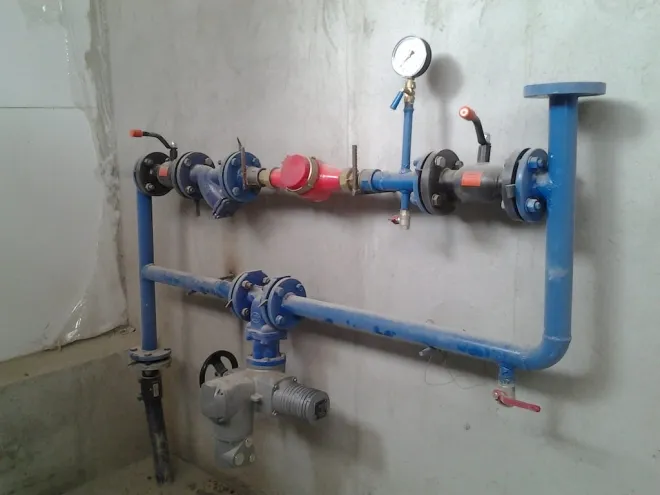

Водомерный узел, который организует подачу воды в дом, отвечает за работу нескольких функций:

1. Учитывает расход воды холодного водоснабжения, то есть, выполняет функцию счетчика воды;
2. Может перекрыть подачу холодной воды в дом при аварийных ситуациях или при необходимости ремонта узлов и деталей, а также для устранения протечек;
3. Служит фильтром грубой очистки воды: подобный грязевой фильтр должна содержать любая схема горячего водоснабжения многоквартирного дома.

Само устройство состоит из следующих узлов:

1. Набор запорной арматуры (кранов, задвижек и вентилей) на входе и выходе прибора. Стандартно это задвижки, шаровые вентили, клапана;
2. Механический счетчик воды, который устанавливается на одном из стояков;
3. Грязевой фильтр (фильтр грубой очистки воды от крупных твердых частиц). Это может быть металлическая сетка в корпусе, или емкость, в которой твердый мусор оседает на дно;
4. Манометр или переходник для врезки манометра в схему водоснабжения;
5. Байпас (обвод из отрезка трубы), который служит для отключения водомера при ремонте или сверки данных. Байпас снабжается запорной арматурой в виде шарового крана или вентиля.

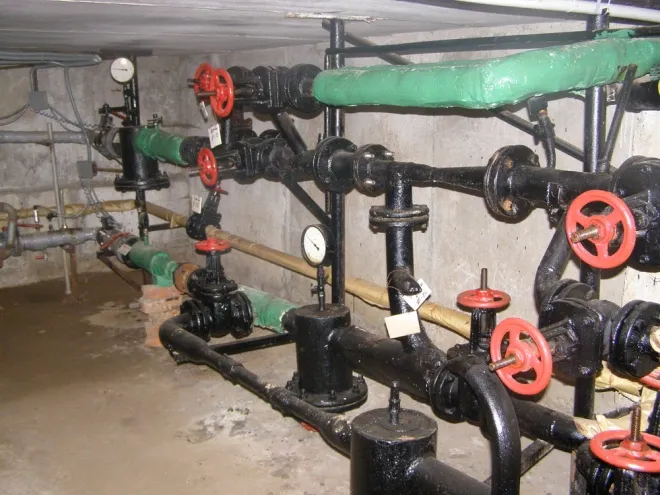

Тепловой пункт

Он же — элеваторный узел, который выполняет следующие функции:

1. Обеспечивает полноценную и непрерывную работу отопительной системы в многоквартирном доме, а также регулирует ее параметры;
2. Доставляет в дом горячую воду, то есть, обеспечивает ГВС (работу горячего водоснабжения). Сам теплоноситель в системе отопления поступает в систему горячего водоснабжения многоквартирного дома прямиком из централизованной теплотрассы;
3. Тепловой пункт может переключать подачу горячего водоснабжения между обраткой и подачей. Это бывает нужно при больших морозах, так как в это время температура теплоносителя на подающей трубе может подниматься до 130-150 0 С, и это при том, что нормативный показатель температуры на подаче не должен превышать 750С.

Основной элемент теплового пункта — водоструйный элеватор, где горячая вода из схемы трубопровода подачи рабочей жидкости в доме смешивается в камере смешения с теплоносителем обратки путем впрыска через специальное сопло. Такими образом, элеватор позволяет пропускать через схему отопления бо́льший объем теплоносителя с низкой температурой, а, так как впрыск производится через сопло, то объем подачи получается небольшим.

Врезать переходники для подключения ГВС можно между задвижками на входе трассы и теплопунктом – это самая распространенная схема подключения. Количество врезок – две или четыре (по одной или по две на подаче и обратке). Две врезки характерны для старых домов, в новостройках практикуется четыре переходника.

На трассе ХВС обычно применяется тупиковая схема врезки с двумя подключениями: водомерный узел подключается к розливу, а сам розлив — к стоякам, через которые осуществляется разводка труб по квартирам. Вода будет перемещаться в такой схеме ХВС только при разборе, то есть, при открывании каких-либо смесителей, кранов, клапанов или вентилей.

Недостатки этого подключения:

1. При длительном отсутствии водоразбора по конкретному стояку вода при сливе долго будет холодной;
2. Врезанные на подводах ГВС из бойлерных полотенцесушители, которые одновременно обогревают ванную комнату или санузел, будут горячими только при водоразборе ГВС именно с конкретного стояка квартиры. То есть, почти всегда будут холодными, что вызовет появление влаги на стенах, плесени или грибковых заболеваний стройматериалов помещения.

Теплопункт с четырьмя подключениями горячего водоснабжения в доме делает циркуляцию горячей воды непрерывной, и происходит это через два розлива и стояки, соединенные друг с другом перемычками.

Важно: если на врезках ГВС установлены механические счетчики воды, то расход водоснабжения будет учитываться без учета температуры воды, что неправильно, так как придется переплачивать за горячую воду, которой не было в пользовании.

Горячее водоснабжение может функционировать по трем вариантам:

1. Из трубы подачи в трубу обратки в котельную. Такая система ГВС эффективна только в теплое время года при отключенной системе отопления;
2. Из подающей трубы в подающую трубу. Такое подключение будет приносить максимальную отдачу в демисезонье — осенью и весной, когда температура теплоносителя невысока и далека от максимальной;
3. Из трубы обратного хода в трубу обратки. Эта схема ГВС наиболее работоспособна в большие холода, при повышении температуры на трубе подачи ≥ 75 0 С.

Для непрерывного движения воды необходим перепад давления между начальной и конечной точками врезки в один контур, и этот перепад обеспечивается ограничением потока. Таким ограничителем служит специальная подпорная шайба — стальной блин с отверстием посредине. Таким образом, вода, которая транспортируется от входной врезки до элеватора, встречает препятствие в виде тела шайбы, и это препятствие регулируется поворотом, который открывает или закрывает подпорное отверстие.

Но слишком большое ограничение движения воды в трассе трубопровода нарушит работу теплового пункта, поэтому у подпорной шайбы должен быть диаметр на 1 мм больше диаметра сопла теплопункта. Этот размер рассчитывается представителями поставщика тепла так, чтобы температура на обратной трубе отопления элеваторного узла лежала в нормативных пределах температурного графика.

Что такое трубный розлив и стояк

Это трубы, уложенные горизонтально и проведенные по подвалу жилого дома, которые соединяют стояки с теплопунктом и водомером. Розлив холодного водоснабжения делается единичным, розлив ГВС –в двух экземплярах.

Диаметр труб ГВС или ХВС розлива может быть 32-100 мм, и зависит от количества подключенных потребителей. Для любой схемы водоснабжения ø 100 мм – слишком большой, но этот размер берется с учетом не только фактического состояния трассы, но и с учетом размера солевых отложений и ржавчины на внутренних стенках металлических труб.

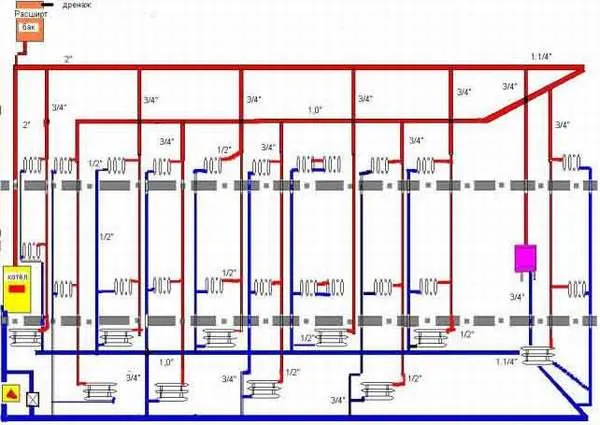

Трубный вертикальный стояк осуществляет разводку воды по квартирам, которые расположены над ним. Стандартная схема такой разводки включает в себя несколько стояков – для холодного и горячего водоснабжения, иногда – отдельно для полотенцесушителей. Еще варианты разводки:

1. Несколько групп стояков, проходящих через одну квартиру и обеспечивающих водой точки водоразбора, находящиеся на большом удалении друг от друга;
2. Группа стояков в одной квартире, которая обеспечивает водой соседнюю квартиру или несколько квартир;
3. При организации горячего водоснабжения трубными перемычками можно объединять до семи групп стояков по квартирам. Перемычки оснащаются кранами Маевского. Это называется циркуляционный трубопровод, или цтп.

Стандартный диаметр труб холодного и горячего водоснабжения для стояков — 25-40 мм. Стояки для полотенцесушителей и холостые стояки монтируются из труб ø 20 мм. Такими стояками обеспечивается и однотрубная, и двухтрубная система отопления дома.

Закрытая система горячего водоснабжения

Постоянная циркуляция воды в закрытой системе горячего одоснабжения построена на принципе забора холодной воды из трубопровода и подачи ее в теплообменник. После нагревания вода подается в систему разводки по квартире. Рабочая жидкость в системе отопления и горячая вода для технических нужд потребителей разделены, так как теплоноситель может иметь токсичные включения для повышения своих теплообменных качеств. Кроме того, трубы ГВС быстрее ржавеют. Закрытой такая схема называется из-за того, что потребитель пользуется теплом, а не самим теплоносителем.

Трубная подводка

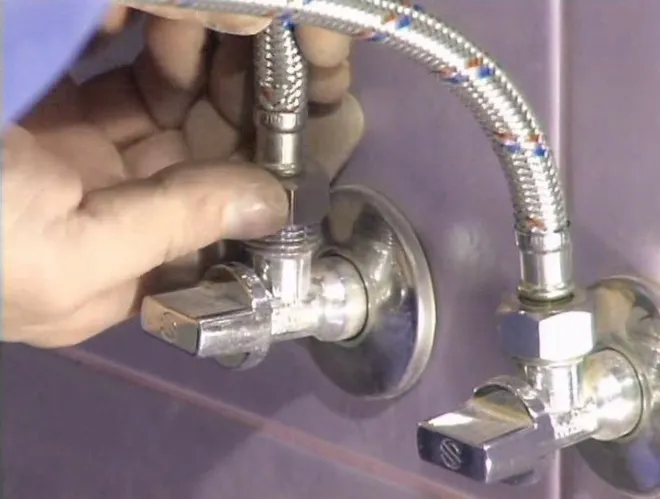

Главная функция подводок состоит в разводке воды к точкам водоразбора в квартире. Стандартный диаметр труб подводки – 15 мм, марка труб — ДУ15, материал — сталь. Для ПВХ или металлопластиковых труб диаметр должен быть таким же. При ремонте или замене подводки использовать меньший диаметр не рекомендуется, чтобы не изменить параметры расчетного давления, которые должна соблюдать циркуляционная система горячего или холодного водоснабжения.

Для организации правильной подводки чаще всего применяют тройники, при более сложной схеме разводки – коллекторы. Коллекторная подводка требует скрытого монтажа, поэтому коллектор следует устанавливать при обслуживании большого количества помещений в доме. Металлические трубы через 10-15 лет зарастают изнутри солевыми минеральными отложениями и ржавчиной, поэтому профилактические работы по восстановлению работоспособности системы заключаются в прочистке труб стальной проволокой, или заменой старых труб на новые.

При кажущейся функциональности и долговечности ПВХ или металлопластиковых труб рекомендуется использовать стальные изделия для подводки – они хорошо держат гидравлические удары и температурные перепады. Подобные отклонения в рабочем режиме ГВС могут часто наблюдаться при включении или аварийном отключении системы отопления. Закладывать материал труб в план схемы водоснабжения жилого строения следует еще на этапе составления проекта и сметы.

Какие трубные изделия рекомендуется применять в схемах холодного и горячего водоснабжения с постоянной циркуляцией воды:

1. Оцинкованные металлические трубы – их используют уже много десятилетий, и зарекомендовали они себя с самой лучшей стороны. Слой цинка на металле не дает развиваться коррозии, на нем не удерживаются солевые отложения. При приобретении оцинкованных изделий следует помнить, что сварные работы по такой поверхности не производятся, так как сварной шов останется не защищенным цинком – все соединения нужно делать на резьбе;
2. Трубные подводки на фитингах для пайки соединений из меди служат гораздо дольше стальных и даже оцинкованных труб. Такие подводки с соединением пайкой не нужно обслуживать, а прокладываться они могут как открытым, так и скрытым способом;
3. Гофрированная трубная подводка холодного или горячего водоснабжения из нержавеющей стали. Такие изделия просто и быстро монтируются на резьбовых соединениях или компрессионных фитингах. Никакого специального оборудования, кроме двух разводных ключей, для этого не потребуется. Гарантированное время эксплуатации нержавеющих не ограничено производителем. Единственное, что со временем придется менять – силиконовые уплотнители.

Особенности ГВС и расчет объема горячей воды

Расчет количества горячей воды в системе зависит от технических и эксплуатационных факторов:

1. Расчетная температура горячей воды;
2. Количество жильцов в многоквартирном доме;
3. Параметры, которые выдерживают сантехнические приборы, и частота их работы в общей схеме водоснабжения;
4. количество сантехнических приборов, которые подключены к ГВС.

1. Семья из четырех человек пользуется ванной объемом 140 л. Ванна заполняется за 10 минут, в ванной имеется душ с потреблением воды 30 л.
2. В течение 10 минут устройство для нагрева воды должно нагреть ее до расчетной температуры в количестве 170 л.

Эти теоретические расчеты работают при условии средних показателей потребления воды жильцами.

Поломки в системе разводки водоснабжения горячей или холодной воды

Своими руками можно исправить следующие аварийные ситуации:

Потек вентиль или кран. Это случается чаще всего из-за износа сальника или уплотнителя. Для устранения неисправности необходимо открыть вентиль полностью и с усилием, чтобы приподнявшийся сальник перекрыл течь. Такой прием поможет на некоторое время, в дальнейшем вентиль необходимо перебрать и заменить изношенные детали.

Шум и вибрация вентиля или крана при открывании в системе горячего водоснабжения (реже — холодного). Причиной шума чаще всего бывает износ, деформация или раздавливание прокладки в кранбуксе механизма. Шумы появляются, если кран открывается не до конца. Эта неисправность может вызвать серию гидравлических ударов в трубах, поэтому ее устранение – дело первостепенной важности. Клапан кранбуксы за несколько миллисекунд способен перекрыть седло задвижки в корпусе крана или вентиля, если он не шаровый, а винтовой. Почему риск гидроударов выше в ГВС? Потому что в трубах с горячей водой рабочее давление больше.

Как устраняется неисправность:

1. Перекрыть воду на входе;
2. Выкрутить кранбуксу шумящего крана;
3. Заменить прокладку, но перед установкой снять фаску на новой прокладке, чтобы клапан не вибрировал при открывании при высоком давлении.

Полотенцесушитель не нагревается. Причиной поломки может быть наличие воздуха в системе водоснабжения с постоянной циркуляцией теплоносителя. Обычно воздух скапливается в трубной перемычке, которая монтируется между соседними стояками, после аварийного или планового слива воды. Устраняется проблема стравливанием воздушных пробок. Для этого необходимо:

1. Стравить воздух в самой высокой точке системы – на последнем этаже;
2. Перекрыть стояк горячего водоснабжения, который находится в квартире (стояк перекрывается в подвале дома);
3. Открыть в квартире все краны ГВС;
4. После стравливания воздуха через краны и смесители нужно их закрыть. А на стояке открыть запорный вентиль.

Скрытые неисправности

По окончании отопительного сезона перепад давления между трубами тепловой магистрали может не соблюдаться, и из-за этого полотенцесушители, подключенные напрямую к ГВС, будут холодными. Это не причина для беспокойства – нужно стравить воздух, который выравнивает давление, и обогрев восстановится.

Пожалуй, всем известно, что огромные котлы-градирни и испускающие дым полосатые трубы, что видны с любой точки города, принадлежат ТЭЦ. Более того, многие знают, что эти махины обеспечивают наши дома светом, отоплением и горячим водоснабжением. Но что именно представляет собой процесс образования тепла и как в нем задействованы колонны градирен – вопрос довольно запутанный.

Расходные материалы

Весь процесс работы ТЭЦ начинается с подготовки воды. Поскольку она используется здесь в качестве основного теплоносителя, то перед попаданием в паровой котел, где с ней будут происходить основные метаморфозы, требует предварительной очистки. Чтобы предупредить накипь на стенках котлов, воду сначала смягчают – ее жесткость порой необходимо уменьшить в 4000 раз, также ее нужно избавить от различных примесей и взвесей.

В качестве топлива для подогрева котлов с водой на различных электростанциях используют, как правило, газ, уголь или торф. Сгорание этих материалов выделяет тепловую энергию, которую на станции и используют для работы всего энергоблока. Уголь перед использованием перемалывают, а поступающий газ очищают от механических примесей, сероводорода и углекислого газа.

Производство пара

Огромный паровой котел в машинном зале – высота с 9-этажный дом не предел – можно назвать сердцем ТЭЦ. Его питает подготовленное топливо, выделяя при этом огромное количество энергии. Под ее силой вода в котле превращается в пар с температурой на выходе почти в 600 градусов. Под давлением этого пара вращаются лопасти генератора, в результате чего создается электричество.

ТЭЦ вырабатывает также тепловую энергию, предназначенную для отопления и горячего водоснабжения района и города. Для этого на турбине существуют отборы, которые выводят часть нагретого пара, пока тот еще не дошел до конденсатора. Выведенный пар передается в сетевой подогреватель, выступающий в качестве теплообменника.

Тепловые сети

Попав в трубки сетевых подогревателей, вода нагревается и передается по подземным трубопроводам дальше в тепловую сеть за счет насосов, гоняющих воду по трубам. Теплосети, как правило, несут воду 70-150 градусов – все зависит от температуры снаружи: чем ниже градус на улице, тем горячее теплоноситель.

Перевалочным пунктом для теплоносителя становится центральный тепловой пункт ( ЦТП). Он обслуживает сразу целую систему зданий, предприятие или микрорайон. Это своеобразный посредник между объектом, создающим тепло и непосредственным потребителем. Если в котельной вода нагревается благодаря сгоранию топлива, то ЦТП работает с уже нагретым теплоносителем.

Рецепт горячей воды

Поставка теплоносителя заканчивается на входе в ЦТП или ИТП ( индивидуальный ТП) – так, теплоноситель передается для дальнейших действий в руки ТСЖ или другой управляющей компании. Именно в тепловом пункте создается та горячая вода, с которой мы привыкли иметь дело – поступающая сюда с ТЭЦ вода греет в теплообменнике чистую холодную воду из водозаборников и превращает ее в ту самую горячую, что течет в наших кранах.

Обогрев здания и комнаты, эта вода постепенно остывает, ее температура падает до 40-70 градусов. Часть такой воды идет на смешение с теплоносителем и подается в наши краны с горячей водой. Дорога же другой части – снова на станцию, здесь остывшую воду согреют сетевые теплообменники.

Для чего же нужны градирни?

Величественные и массивные башни, называемые градирнями, не являются реакторами и центрами событий на ТЭЦ и на самом деле играют вспомогательную роль. Как это ни удивительно, но они применяются на теплостанции для охлаждения воды. Но зачем давать остывать той воде, которую постоянно нагревают?

В градирнях используется вторая часть « обратки», прошедшей цикл нагревания-охлаждения. Но ее температура еще довольно велика: 50 градусов для дальнейшего применения – слишком высокий показатель. Используют же побывавшую в градирнях воду для охлаждения конденсаторов паровых турбин. Это необходимо для того, чтобы пар, прошедший через паровую турбину, смог попасть в конденсатор и на холодных трубах внутри него сконденсироваться. Эти трубы как раз и охлаждаются водой, прошедшей градирни, температура которой теперь около 20 градусов. Если их не остудить, то не будет и потока пара через турбину, тогда и работать она не сможет. Конденсатор же снова превратит пар в воду, которая будет вновь пущена по циклу.

Так, круг за кругом вода будет нагреваться и остывать, превращаться в пар и снова в воду. За счет того, что трубы, котёл и радиаторы образуют замкнутую систему, вода будет двигаться по кругу цикл за циклом, постоянно и непрерывно.

Возможно, Вас заинтересуют:

тепло в доме, теория тепла, полезно знать

Какие существуют системы водоснабжения?

Существует несколько основных систем водоснабжения, которые используются для подачи воды в домы, здания и города:

1. Система городского водоснабжения: это система, в которой вода поступает в здания из централизованного источника водоснабжения, такого как водозаборная станция. Городское водоснабжение используется в больших городах и обеспечивает воду для тысяч людей.

2. Система скважинного водоснабжения: это система, в которой вода поступает в здания из подземного источника воды, полученного из скважины. Скважинное водоснабжение часто используется в загородных домах, где нет доступа к городскому водоснабжению.

3. Система колодезного водоснабжения: это система, в которой вода поступает в здания из наземного источника воды, такого как колодец. Колодезное водоснабжение используется в дачных домиках и других отдаленных местах, где нет доступа к городскому водоснабжению или скважинному водоснабжению.

4. Система дождевого водосбора: это система, которая использует дождевую воду, собираемую с крыш и других поверхностей, для водоснабжения зданий. Дождевое водосборное оборудование часто используется в крупных зданиях и на территориях с ограниченным доступом к воде.

5. Система дистилляции: это система, которая использует процесс дистилляции для очистки и обеззараживания воды. Дистилляционная система может быть установлена в доме или использоваться на производственной базе.

В зависимости от местности и доступных ресурсов, выбирается наиболее подходящая система водоснабжения. Кроме того, многие системы могут быть скомбинированы для обеспечения наиболее эффективного и устойчивого водоснабжения.
