Назначение обратного клапана — когда и для чего он нужен, преимущества и недостатки, какой выбрать

https://toolstyle.ru

Хотите узнать о назначении обратного клапана и его применении? В статье «Обратный клапан: когда и для чего нужен, преимущества и недостатки и какой выбрать» вы найдете подробную информацию о том, как работает обратный клапан, его преимущества и недостатки, а также советы по выбору подходящей модели. Узнайте, как обратный клапан может быть полезен в различных системах и гарантировать эффективную работу ваших устройств!

07 марта 2022

Прочитать позже

Отправим материал на почту



Содержание

Если в системе водопроводной системе часто падает давление, происходит отключение насосного оборудования или появляется утечка жидкости, решить такую проблему поможет обратный клапан. В предложенной статье вы узнаете, зачем он нужен, что он из себя представляет, какими техническими характеристиками обладает. Отдельно будет рассказано о разновидностях прибора, даны советы по его выбору и назначению, а также примерная стоимость изделия.

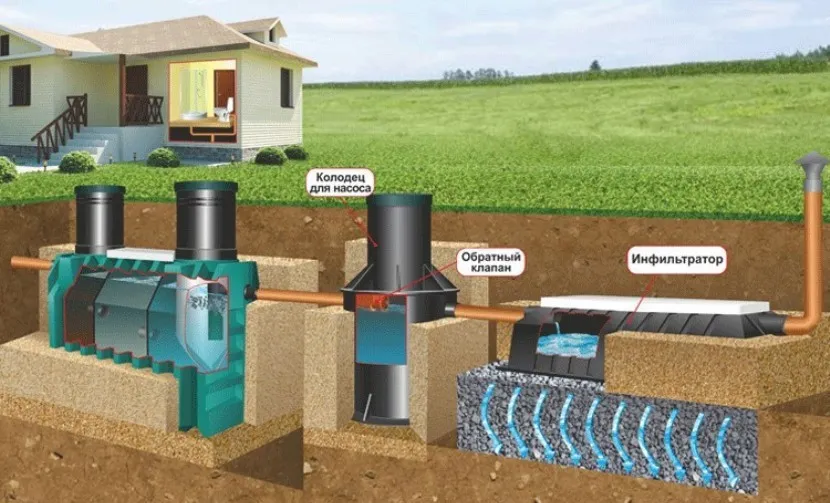

Обратный клапан защищает водопровод

Обратный клапан защищает водопровод от аварий.
Источник iseptick.ru

Для чего нужен клапан обратного хода

Обратный клапан является видом запорной арматуры, назначением которой служит защита водопроводной системы от перебоев изменяющихся параметров водяного потока, а также от утечек жидкости.

Запорная арматура защищает не только водяную, но и канализационную систему. Перебои в работе насосов или при его выключении без устройства обратного хода приводят к аварийным ситуациям.

Конструкция изделия представлена корпусом, крышкой, седлом, затвором, штоком, маховиком.

Механизм арматуры во время рабочего процесса не дает водяному руслу двигаться в другую сторону, осуществляя защиту трубопровода и сантехники от гидравлических ударов, поэтому его рекомендуется устанавливать на:

  • систему водопровода;
  • канализационную магистраль;
  • автономное отопление;
  • трубы возле водомеров;
  • сантехнические приборы;
  • разветвления труб перед водонагревателем.

Клапан устанавливается также перед работой погружных насосов на даче в скважине. При этом местом крепления устройства является определенный участок трубы. Место монтажа расположено перед оборудованием или позади храповика.

Схема установки

Схема установки обратного клапана в частном доме
Источник geoburstroy-ug.ru

Если водопроводная система использует вибрационный насос, то прибор устанавливают до ресивера трубы.

Клапаны устанавливают по горизонтали или вертикали.

Стоимость клапанов в рублях составляет от 460 до 5400. Цена зависит от материала изготовления, диаметра и модели.

Важно! Если есть необходимость в монтаже обратного клапана для воды для водопроводной системы дачной постройки, то перед холодным временем года на нижнюю точку труб рекомендуется поставить тройник, приделать к нему вентиль и слить воду, чтобы не разморозилась система, а устройство обратного хода не вышло из строя.

Основные характеристики и принцип работы

Обратный клапан состоит из корпуса с ограничителем, зон приема и вывода, фиксирующего (пружинного) механизма на ограничитель.

Корпус делают из стали (высокотемпературной), чугуна, латуни, бронзы и плотного пластика или пластмассы.

Технические показатели затворного элемента характеризуются номинальным диаметром (DN), давлением (PN), рабочими температурами и рядом других качественных характеристик:

  • типом присоединения;
  • диаметром части посадки;
  • выполнением требований по классу герметичности.

Диаметр бывает: 15, 20, 25, 32, 40, 50, 60, 80, 400 мм.

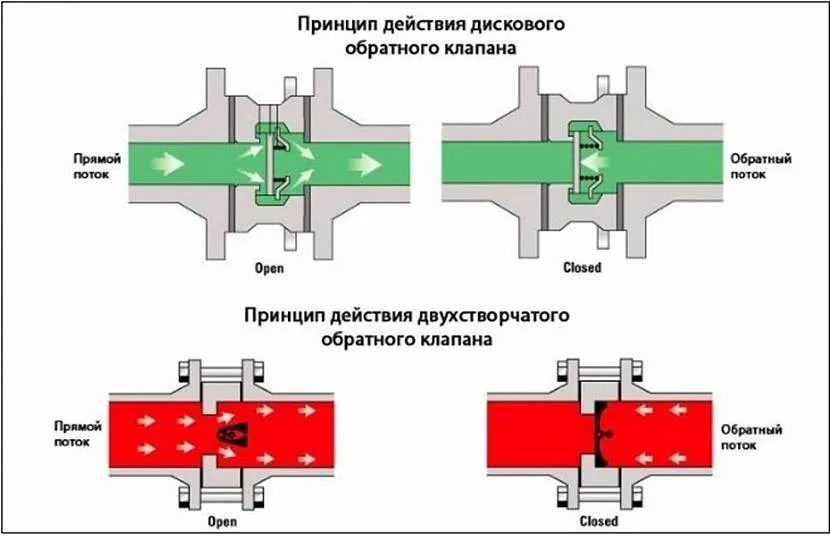

Рабочий процесс

Рабочий процесс обратного клапана
Источник nehomesdeaf.org

Подключение прибора к водопроводу возможно в виде таких вариантов:

  • приварочного (сварка);
  • муфтового (резьба);
  • фланцевого (уплотнительные кольца);
  • межфланцевого (фиксация уплотнителями в конце трубы).

Герметичность клапана обеспечивают поверхности с уплотнителем. Нужную герметику всегда обеспечивают уплотнители из резины, пластмасса, наплавления из стали.

Принцип работы обратного клапана простой:

  • вода, которая двигается через затвор, отжимает пружину, удерживающую прибор в закрытым;
  • высокое водяное давление начинает сжимать пружину, открывает клапан, и жидкость свободно циркулирует в необходимую сторону.

Когда направление водяного русла меняется либо происходит падение давления, то пружинный механизм прибора закрывает затвор. Так предотвращается движение воды в противоположную сторону.

Виды, преимущества и недостатки

Независимо от места крепления, внутреннего устройства и материала запорного элемента, различают такие основные виды клапанов:

  • Муфтовый на пружине.

Корпус представлен двумя цилиндрическими частями, соединяющимися между собой специальной резьбой. Сам механизм запора сделан из нескольких частей: штока (металлического, пластикового), золотниковой тарелки (2 части – верхняя, нижняя), прокладки-герметика (между дисками).

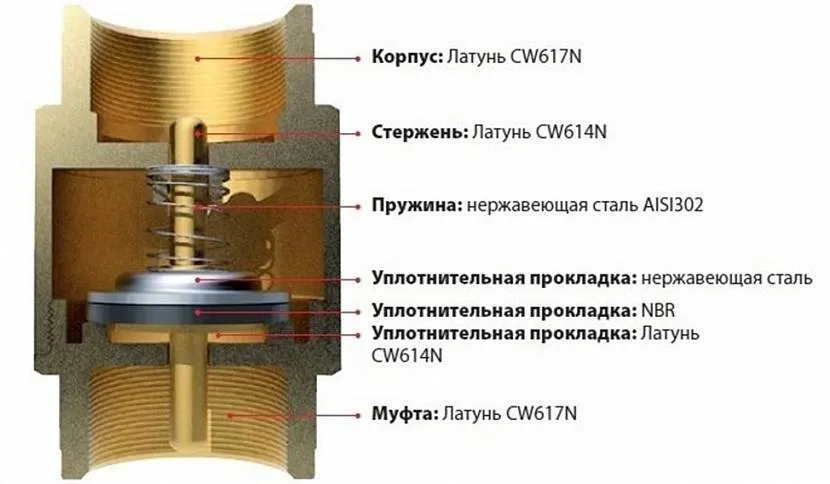

Муфтовый обратный клапан

Муфтовый обратный клапан
Источник met-all.org

Корпусные части при соединении уплотняются герметичными прокладками. Когда запор открывается, пружина слабеет, поэтому при хорошем давлении водяное русло циркулирует легко. Когда давление понижается, пружина прижимает золотниковую тарелку к седлу, и проход воды перекрывается. Применяется для труб с маленьким диаметром.

  • Поворотный лепестковый.

Представлен подпружиненной тарелкой, имеющей форму лепестка. Работает благодаря поворотному диску, ось которого располагается выше отверстия прохода. При нормальном давлении вода циркулирует, лепесток отходит в сторону, открывая канал. При падении давления подпружиненная тарелка закрывает отверстие.

  • Шаровый.

Затворный элемент имеет форму шара. Клапан двигается благодаря силе сжимания и разжимания пружины. При уменьшении напора жидкости шар опускается и запирает отверстие прохода. Изделие практично в эксплуатации, имеет съёмную крышку, поэтому технические работы удобно проводить без демонтажа.

  • Подъемный.

Применяют на горизонтальных трубах из-за вертикальной осевой установки. Рекомендуется для труб большого диаметра. Имеет съемную крышку. Запорный элемент представлен золотником. При достаточном водяном давлении золотник поднимается, давая возможность циркулировать воде. При низком давлении он опускается на седло, и поток перекрывается. Устройство незаменимо при высоких температурных и гидравлических показателях.

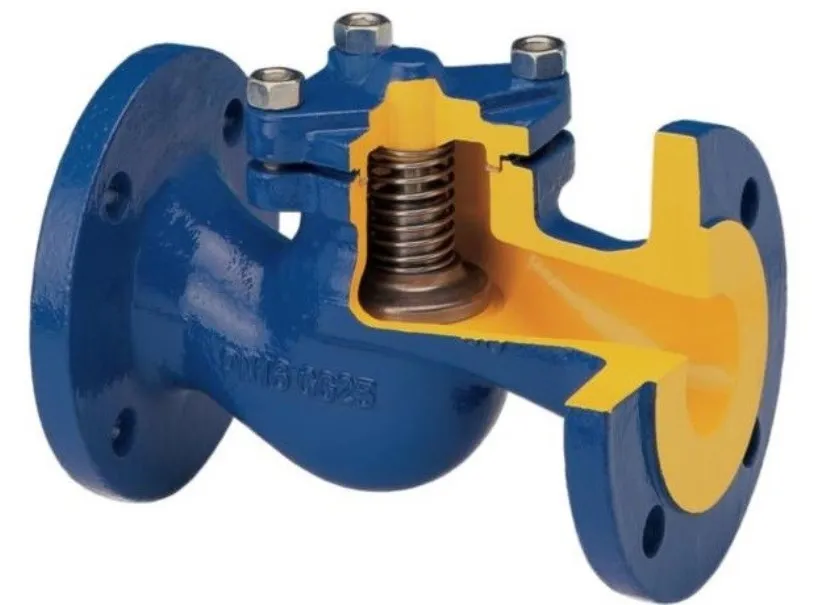

Обратный подъемный клапан

Обратный подъемный клапан
Источник shop.sodeco-valves.com

  • Межфланцевый.

Идеально подходит для труб из полипропилена. Расположен между двумя соседними уплотнителями. Используется при работе насосов. Защищает от гидравлического удара. Встречаются также дисковые клапаны, запорной частью которых является прижимной диск, а также фланцевые, оснащенные плотными прокладками.

Преимуществами установки всех видов обратных устройств являются:

  1. Стабилизация работы водопровода.
  2. Снижение затрат электрических сетей при нагреве воды бойлером.
  3. Уменьшение риска проникновения в систему воздушных масс.
  4. Обеспечение водой, когда насос отключен.

Недостатком запорных изделий является необходимость периодического технического обслуживания.

Важно! Клапан обратного хода с маленькой массой и длиной, обладает надежностью, герметичностью и простотой монтажа.

Применение обратных клапанов:

Затвор обратного хода для канализации

Чтобы течение стоков не нарушилось, и не циркулировало в обратную сторону, специалисты рекомендуют установить обратный клапан на канализационную трубу. Такой затвор станет незаменимым помощником в быту для всех видов помещений, а также на производстве, так как в нужный момент он закроет отверстие выходной канализационной трубы.

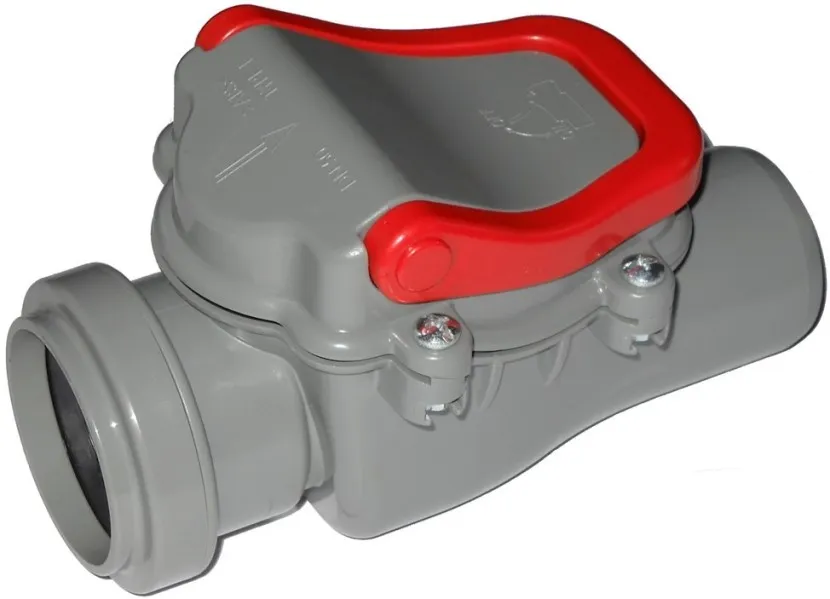

Канализационный клапан

Канализационный клапан обратного хода.
Источник orgtorg.org

Обратный клапан для канализации бывает различных размеров и форм, рабочих деталей, так как он производится из различного материала (пластика, стали, чугуна, бронзы). Уникальность изделия состоит в том, что к нему может подключаться несколько канализационных веток. Монтаж разрешен в любом месте трубы, которое в будущем будет удобным для прочистки, но оно должно быть выше точки водоотведения, и не ниже 35 см от пола.

Рабочий механизм зависит от типа модели. Это либо заслонка, каучуковый шарик или любой другой затвор, перекрывающий трубу. На корпусе клапана всегда присутствует красная стрелка, которая показывает направление стоков. Монтаж устройства к трубам можно произвести на улице и в помещении. Чаще всего используют муфтовые, фланцевые и межфланцевые модели.

Размеры зависят от диаметра эксплуатируемых труб. Чаще всего используют поворотные виды устройств для коммуникаций с большим размером, например обратный клапан для канализации 110 мм. Внутри него вместо шара затвором выступает тарелка. Устройство очень простое в обращении, и работает в автоматическом режиме. Стоки легко пропускаются только в одну сторону. Подходит как для квартир, так и для частных домов.

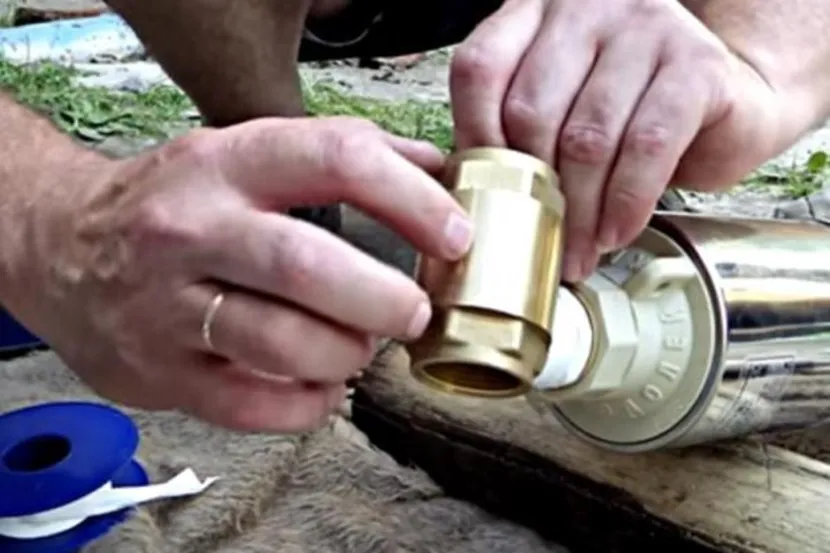

Накрутка обратного клапана

Накрутка обратного клапана на переходник.
Источник hundred-worries.com

Обратный клапан для канализации 50 мм представляет собой сферу с подвижной мембраной, которая при сливе открывается и способствует поступлению стоков в центральный трубопровод или слив. Если возникает обратный ток, то затвор при давлении препятствует поступлению нечистот и затоплению дома.

Покупка клапана для канализационной системы обеспечивает безопасность жилья не только от затопления нечистотами, но и от сточных вод, ливневых дождей и оттепелей. Также в частные дома через затвор не смогут проникнуть грызуны.

Что касается цены, то обратный клапан на канализацию 110 мм из ПВХ будет стоить 2700 рублей, а изделие в 50 мм из такого же материала около 1160 рублей.

Важно! Обратный канализационный клапан является незаменимым для квартир с 1-м и 2-м этажом, для частных домов, коттеджей, дач, офисов на нижних этажах со старыми трубами. Запорное устройство устанавливать лучше такого же материала, как и труба. Монтаж делается как вертикальным, так и горизонтальным способом.

Простой обратный клапан для канализации:

Заключение

Установка обратных клапанов позволяет решить бытовые проблемы в системе автономного водоснабжения, канализации и отопления, а также сэкономить денежные средства.

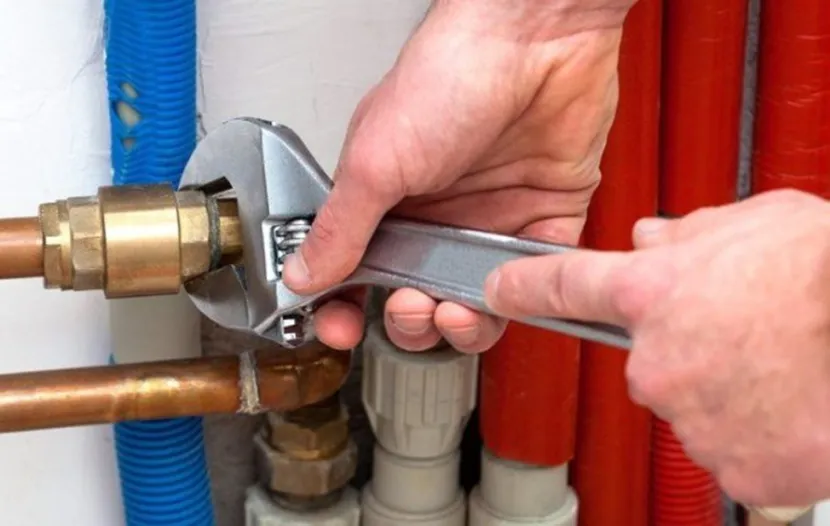

Монтаж

Монтаж обратным клапаном и фитингами.
Источник voda-narodu.com

Благодаря устройству повышается эффективность и согласованность в работе водопроводных механизмов, предотвращение аварийных ситуаций.

Выбор и монтаж изделия лучше предоставить квалифицированному специалисту, который правильно подберет его в соответствии с необходимыми характеристиками и диаметром труб.

Ещё немного внимания!

Напишите в комментариях, как думаете – есть смысл самому разбираться в нюансах водопроводных систем, или пусть лучше своим делом занимаются специалисты?

Прочитать позже

Отправим материал на почту


Как правильно ставить обратный клапан на воду до счетчика или после?


Обратный клапан обычно устанавливается перед счетчиком воды. Это позволяет защитить систему водоснабжения и счетчик от обратного потока воды и загрязнений, которые могут возникнуть, например, в случае отказа насоса или проблем с другими элементами системы. Однако, в некоторых случаях обратный клапан может быть установлен после счетчика, если это необходимо для определенных приложений или систем. Важно учитывать индивидуальные потребности и требования вашей системы водоснабжения при принятии решения о месте установки обратного клапана.
