Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте опубликована статья про трехфазный счетчик ЦЭ6803В.

В комментариях к той статье очень часто задают вопросы по положению запятой на барабане счетного механизма.

Для ответа мне приходилось уточнять модификацию счетчика, а затем уже отвечать на поставленный вопрос. В связи с этим я и решил написать данную статью-шпаргалку.

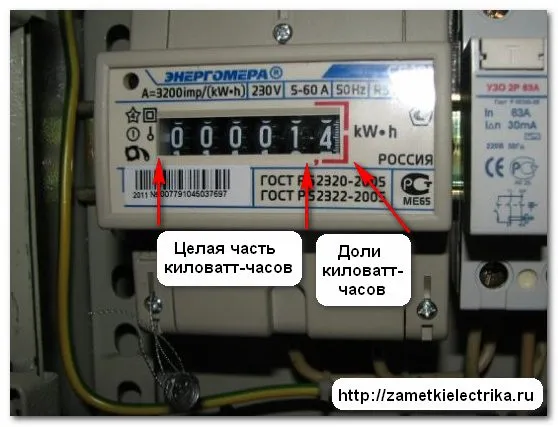

При снятии показаний с электросчетчиков нужно учитывать только целую часть киловатт-часов. У одних счетчиков на барабане счетного механизма расположена только целая часть киловатт-часов, а у других, помимо целой части, и доли киловатт-часов, которые при снятии показаний учитывать не нужно.

Рекомендую почитать Вам разъяснение про киловатт-часы и их отличие от киловатт.

Обратимся к ГОСТу 6570-96, п.6.41:

Отсюда следует вывод, что доли киловатт-часов должны быть отделены от целой части киловатт-часов окошечком (рамкой), выделены другим цветом (чаще всего красным) и обязательно отделены запятой. При снятии показаний с электросчетчика нужно учитывать только целую часть, т.е. цифры слева до запятой.

Аналогично и по киловар-часам для счетчиков реактивной энергии.

Если у Вас электронный счетчик, то в показаниях на ЖКИ-дисплее вместо запятой обычно ставится точка. Смысл остается тот же — учитываем только целую часть, т.е. все цифры до этой точки.

Кажется все просто, но порой граждане-потребители при снятии показаний по ошибке не учитывают запятую, а значит доли киловатт-часов считают как за целые киловатт-часы. В связи с этим получаются нереально большие счета за электроэнергию (см. тарифы для населения на электрическую энергию).

Если у Вас есть сомнения в том, что Вы не правильно снимаете показания электросчетчика (нужно ли учитывать запятую или нет), то Вы всегда можете обратиться и проконсультироваться:

• непосредственно у специалистов завода-изготовителя Вашего счетчика, обратившись к ним по электронной почте или позвонив по контактному телефону
• в сетевой компании, которая принимала Ваш расчетный прибор учета в эксплуатацию
• в сети Интернет, в том числе и на этом сайте

Специально для Вас я составил таблицы для наиболее распространенных однофазных и трехфазных счетчиков Энергомера (данные взяты из руководств по эксплуатации), где указано точное положение запятой.

Чтобы воспользоваться таблицами, Вам нужно знать:

• тип (модификацию) счетчика
• номинальное напряжение — 57,7 (В), 100 (В) или 220 (В)
• номинальный (базовый) и максимальный ток — 1-7,5 (А), 5-7,5 (А), 5-50 (А), 5-60 (А) или 10-100 (А)
• передаточное число (или постоянную счетчика) —  (imp/kW·h) или (имп/кВт·ч)
• количество цифр (разрядов) на барабане отсчетного устройства

Все эти данные можно найти в паспорте, формуляре или на лицевой панели счетчика.

Однофазные однотарифные счетчики Энергомера

Наиболее часто возникают проблемы при снятии показаний у счетчиков с электромеханическим механизмом (барабаном), поэтому я привел примеры только таких счетчиков. У счетчиков с ЖКИ-дисплеем проблем обычно нет — там четко отображается точка (запятая) в показаниях.

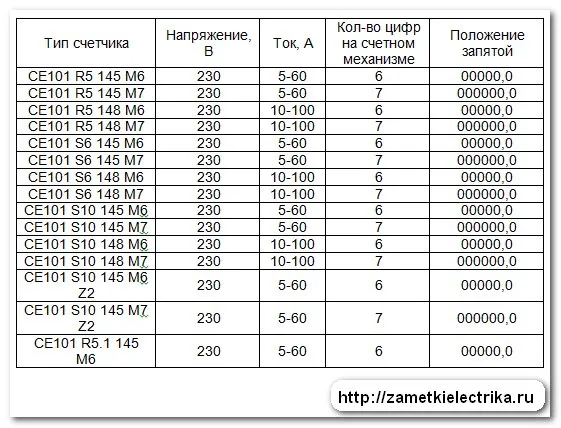

1. Счетчики CE101, тип корпуса R5, S6, S10 и R5.1

2. Счетчик ЦЭ6807Б, тип корпуса Ш4 (крепление только в щиток).

Трехфазные однотарифные счетчики Энергомера

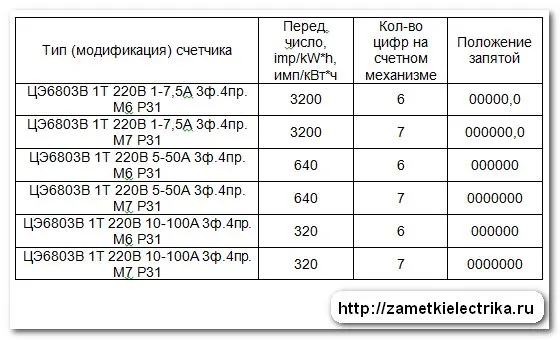

1. ЦЭ6803В, тип корпуса Р31 (крепление только на DIN-рейку).

2. ЦЭ6803В, тип корпуса Ш33 (крепление только в щиток).

3. ЦЭ6803В, тип корпуса Р32 (универсальное крепление, как на DIN-рейку, так и в щиток).

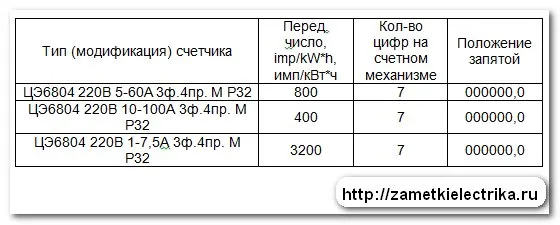

4. ЦЭ6804, тип корпуса Р31 (крепление на DIN-рейку) и Ш33 И (крепление на щиток). Буква «И» — обозначает, что в счетчике установлена индикация противоположных направлений фазных токов и индикация фаз питающего напряжения.

5. ЦЭ6804, тип корпуса Р32 (крепление на DIN-рейку и в щиток).

Примеры различных счетчиков для наглядности

Приведу несколько примеров для наглядности.

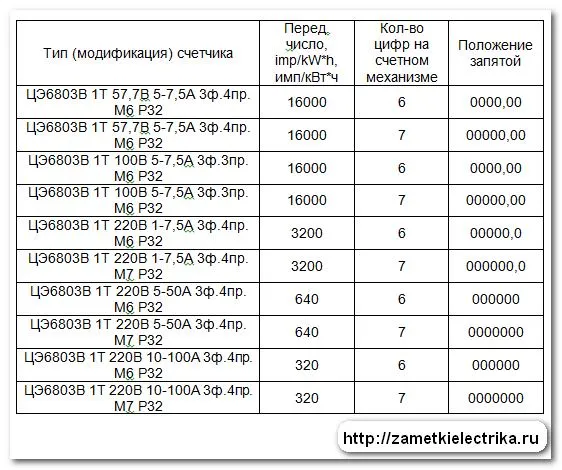

Рассмотрим трехфазный однотарифный счетчик модификации ЦЭ6803В 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33:

• 1Т — однотарифный
• 220 (В) номинальное фазное напряжение
•  1-7,5 (А) — номинальный (базовый) и максимальный ток
• 3ф.4пр. — для трехфазной четырехпроводной сети
• М6 — количество цифр на механическом отсчетном устройстве (барабане)
• Ш33 — корпус для установки только в щиток
• 3200 (imp/kW·h) — передаточное число

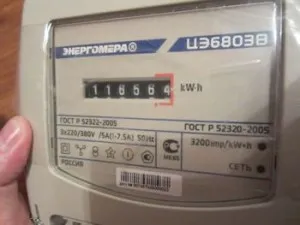

У данного счетчика запятая расположена после пятой цифры — 00000,0. Показания — 11656 (кВт·ч).

Рассмотрим трехфазный однотарифный счетчик модификации ЦЭ6803В 1Т 220В 10-100А 3ф.4пр. М7 Р32:

• 1Т — однотарифный
• 220 (В) номинальное фазное напряжение
•  10-100 (А) — номинальный (базовый) и максимальный ток
• 3ф.4пр. — для трехфазной четырехпроводной сети
• М7 — количество цифр на механическом отсчетном устройстве (барабане)
• Р32 — универсальное крепление корпуса, как на DIN-рейку, так и в щиток
• 320 (imp/kW·h) — передаточное число

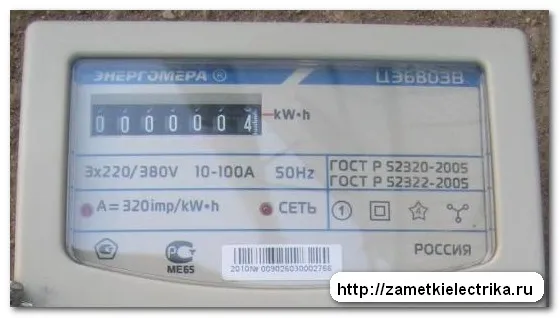

У данного счетчика запятой нет — 0000000. Показания — 4 (кВт·ч).

Вот аналогичный счетчик, только в другом исполнении корпуса.

Показания — 169499 (кВт·ч).

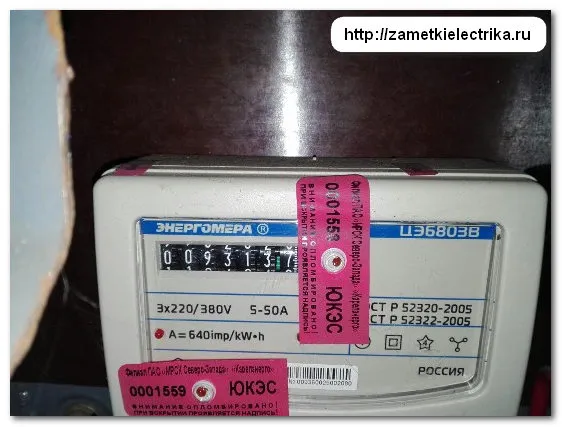

Ниже представлен трехфазный счетчик ЦЭ6803В с такими же параметрами, кроме номинального тока и передаточного числа: 5-50 (А) и 640 (imp/kW·h).

Показания — 93137 (кВт·ч).

Вот индукционный трехфазный счетчик С4-5178, у которого при снятии показания учитываются все цифры.

Показания — 44849 (кВт·ч).

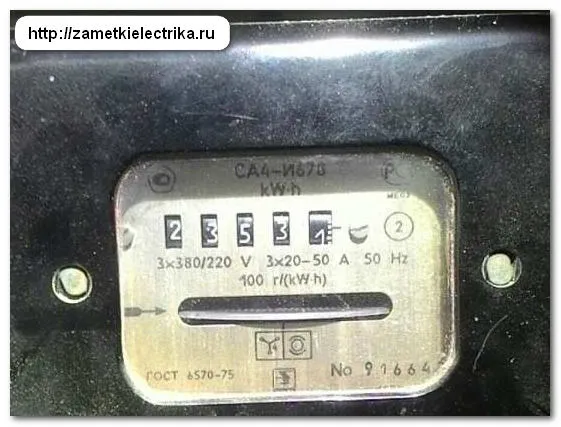

Индукционный трехфазный счетчик СА4-И678 — при снятии показания учитываются все цифры на барабане.

Показания — 23531 (кВт·ч).

Индукционный однофазный счетчик СО-ИЭ 2-1. Запятых на шкале нет, при снятии показаний нужно учитывать все цифры.

Показания — 2675 (кВт·ч).

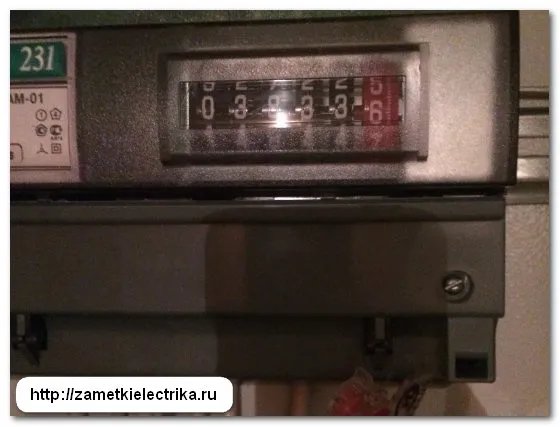

А вот трехфазный счетчик Меркурий 231 АМ-01 попадает под исключение из правил. Запятой на счетном механизме у него нет, но при этом последний барабан имеет красный цвет. Согласно его паспорта (п.1.7) первые 5 цифр указывают на целую часть киловатт-часов, а последняя цифра — доли киловатт-часов. Это значит, что при снятии показаний учитываются только первые пять цифр.

Видимо, производители Меркурия 231 АМ-01 не соблюдают требования указанного в статье ГОСТа и ограничились выделением доли киловатт-часов только красным цветом, без запятой.

У данного счетчика запятая расположена после пятой цифры — 00000,0. Показания — 3833 (кВт·ч).

Видео по материалам статьи:

P.S. Надеюсь, что данная статья поможет Вам разобраться в показаниях своих приборов учета. Спасибо за внимание. Если будут вопросы — пишите в комментариях.
