Правила установки алюминиевых радиаторов

1. Правильно собрать радиатор, ввернув радиаторные пробки заглушку с прокладками, установить терморегулирующую арматуру, запорную арматуру, клапан Маевского.
2. Руководствуясь общими правилами расположения радиатора относительно окна, отметить места креплений.
3. Если необходимо, то покрыть поверхность стены теплоотражающим материалом и прикрепить кронштейны на стену.
4. Закрепить радиатор на кронштейны, располагая крюки между секциями, и подсоединить к централизованной либо помещения.

Монтировать алюминиевые радиаторы можно как в однотрубных, так и в двухтрубных системах отопления с вертикальным и горизонтальным трубопроводом. Сегодняшний рынок может предложить два вида алюминиевых радиаторов: усиленные радиаторы с давлением до 16 атм., которые используются для отопления высотных зданий, и европейские алюминиевые радиаторы не более 6 атм., используемые для обогрева в автономных системах отопления.

Монтаж новых радиаторов

На начальном этапе необходимо подготовить аккумулятор, оснастив его стопорными гайками и трубками шаровых кранов. Монтаж лучше начинать с кранов. Оберните уплотнительный материал вокруг трубы

Важно получить надежную связь. Провод нужно покрасить любой краской, затем прицеп завернуть по часовой стрелке и обильно покрасить

Теперь нужно открыть кран. Лишний прицеп, не прикрученный, необходимо тщательно перекрасить.

Вкрутите гильзы с обеих сторон радиаторов во внутреннюю резьбу радиаторов с каждой стороны с помощью гаек. Опорные гайки в большинстве случаев устанавливаются на резиновые или паронитовые прокладки. Установите «американец» в те точки, где трубки будут подключаться к батареям. С другой стороны внизу ставится заглушка, а вверху радиатора ставится кран Маевского. Радиаторы устанавливаются с помощью кронштейнов.

Расчёт количества секций

Не обязательно искать самые дорогие отопительные приборы, чтобы в помещении было комфортно. Главное, правильно рассчитать количество секций. Если комнаты стандартные, то это значительно упрощает расчеты.

Часто прибегают к расчетам на основе объема пространства, потому что они несложные, но при этом дают довольно точные результаты.

• На 1 м³ требуется 41 Вт мощности. Если установлены хорошие стеклопакеты и теплопотери минимальные, то показатель снижается до 34 Вт.
• Объем комнаты (м³) = площадь (м²) × высота (м).
• Необходимая тепловая мощность для всего помещения (Вт) = объем комнаты (м³) × 41 Вт (или 34 Вт).
• В техпаспорте приборов изготовители указывают теплоотдачу одной секции.
• Общую мощность (значение, вычисленное в пункте 3) надо разделить на теплоотдачу одной секции. Полученное число и есть количество секций.

Например, требуемая тепловая мощность – 2890 Вт, а теплоотдача одной секции 170 Вт. Тогда для этого помещения необходимо приобрести 17 секций.

Если помещение нестандартное, расчеты усложняются. Для исчисления общей мощности учитываются особенности стеклопакетов (двойные или тройные), теплоизоляционные параметры стен, соотношение размеров окон и пола, высота потолков и другие параметры.

Все это проектировщики высчитывают при помощи специализированного программного обеспечения.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;

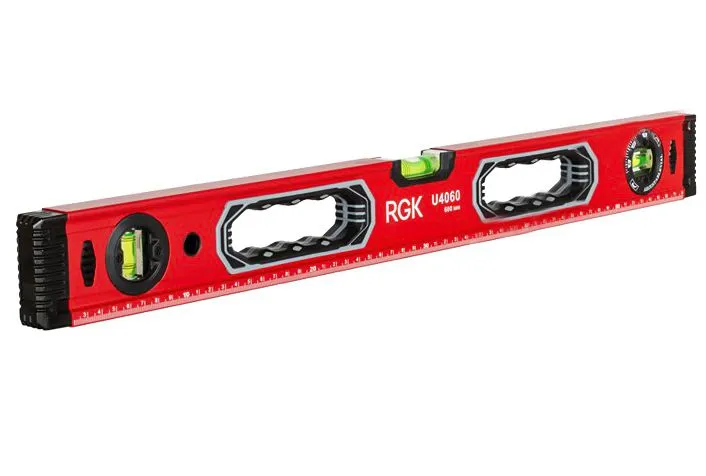

• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

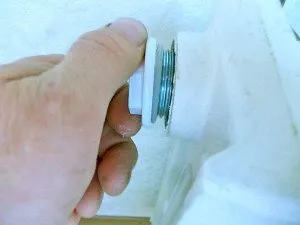

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Когда размер имеет значение?

Что касается панельных батарей из стали, то их мощность напрямую зависит от размера изделия. Чем панель больше, тем выше ее КПД и уровень теплоотдачи.

Таблица стальных радиаторов, предоставляемая производителем, позволяет подобрать оптимальный вариант изделия для каждого отдельного помещения с учетом его площади и возможных теплопотерь. Если взять за пример стальные радиаторы (фото это демонстрирует) с оребрением, которые сами по себе обладают хорошей теплоотдачей и проследить, насколько меняется их мощность в зависимости от длины и высоты, то можно сказать, что размер изделия очень важен при расчетах эффективности работы системы.

Например:

1. Для изделия типа 11 при высоте 500 мм и длине 400 мм теплоотдача равна 438 Вт, для типа 22 с теми же параметрами – показатель равен 823 Вт, а у 33-го – 1371.
2. Если взять те же типы радиаторов с такой же высотой, но при длине 2000 мм, то параметры будут 2191 Вт, 4115 Вт и 6399 соответственно.

Как видно из примеров, чем длиннее панель, тем выше уровень ее теплоотдачи. Зная, какой мощности требуется радиатор, можно с легкостью определить, какая у него должна быть длина.

Даже зная все параметры, которыми должен обладать идеальный стальной радиатор, нужно учитывать, что им свойственны не только плюсы, но и минусы, которые следует выяснить до монтажа системы.

Принципы расчета мощности батареи

Чтобы выбрать радиаторы отопления для загородного или частного дома, требуется выполнить расчеты исходя из того, что для обогрева одного кв. м. жилой площади требуется примерно 95–125 кВт.

Для прогрева помещения с усредненными параметрами (одно окно, одна дверь, высота потолка до 3 метров) необходимо нагревать теплоноситель до 70 °С.

Если реальные параметры отличаются от указанных, необходимо внести поправки. Например, при высоте потолков больше 3 метров нужно увеличить расчетную мощность батарей во столько раз, во сколько реальная высота превышает условную. При низких потолках перерасчет ведется в обратную сторону.

Снижение температуры теплоносителя на каждые 10 °С относительно указанной усредненной отметки заставляет соответственно повысить расчетную мощность отопительных приборов на 15–20%. Если помещение угловое и в нем два окна, усредненную расчетную мощность батарей увеличивают в 1,5 раза.

Теплоотдача радиаторов во многом зависит от схемы их подключения. Усредненный расчет базируется на том, что нагретый теплоноситель подается в верхний боковой вход, а обратка подсоединена к нижнему входу по диагонали. Другие варианты подключения менее эффективны и снижают теплоотдачу батарей на 5–10%.

Обратите внимание! Число секций у моделей радиатора этого типа не должно превышать 10 штук – дальнейшее наращивание не поможет увеличить мощность, так как теплоноситель не сможет полноценно прогреть такую батарею

Рассчитываем параметры радиатора

Особо внимательно следует подходить к вопросу выбора панельных и трубчатых батарей. Производители включают в линейку продукции модели одинаковой мощности, но с разными геометрическими параметрами.

При выборе учитываются особенности места установки – высота от пола до подоконника, длина стены в вытянутом помещении и т.д.

Стоимость самого надежного, импортного биметаллического радиатора непомерно высока, а чугунные батареи имеют немало серьезных минусов.

Согласно статистике, те, кто задумывается, какие радиаторы выбрать в частный дом или на дачу, останавливаются на алюминиевых секционных или стальных панельных моделях исходя из соотношения цены и практичности.

Как составить жалобу и возмещение ущерба в жэк по поводц того, что в подъезде сняли батарею и оставили крюки, об которые ударилось плечом и теперь болит уже месяц. К врачу обращалась, выписывает мази и платный физ. кабинет. Возмо ли так, чтобы затраты оплатил жэк? С ув.жду ответа.

Если планируется замена радиаторов в подъезде с неопределенным количеством секций, то высчитать нужно немного иначе. Для этого необходимо полученное ранее число (требуемую теплоотдачу от батареи) разделить на удельную термическую мощность одного отделения (данная цифра вписана в технический паспорт устройства). Метод исчисления рассчитан на стандартную высоту потолка в многоэтажном помещении (2,7 метра). Если размер парадной значительно отклоняется от нормы, то лучше воспользоваться онлайн-калькулятором для точного расчета радиаторов отопления. Следует выбрать из предложенных подходящие варианты и вписать свои цифры, а кнопка расчета мгновенно покажет результат.

Какая разводка отопления лучше для частного дома?

Разводка отопления для частного дома зависит от многих факторов, таких как площадь дома, количество и расположение помещений, тип отопительной системы, наличие тепловой изоляции и т.д. Однако, можно рассмотреть несколько наиболее распространенных вариантов разводки отопления.

1. Однотрубная система с вертикальным подъемом. В этом случае горячая вода подается в одну трубу, проходящую через все помещения дома, а затем возвращается в котел по другой трубе. Это простая и дешевая разводка, но она может приводить к неодинаковому нагреву помещений и увеличению времени на достижение нужной температуры.

2. Двухтрубная система с горизонтальной разводкой. В этом случае каждое помещение имеет свою собственную трубу с горячей водой, и затем вода возвращается в котел через отдельную трубу. Эта система обеспечивает более равномерный нагрев и более быстрое достижение нужной температуры, но требует больших затрат на установку.

3. Радиаторная система. Это тип разводки, в котором горячая вода подается в радиаторы, установленные в каждом помещении, а затем вода возвращается в котел. Радиаторы могут быть разных размеров и форм, что позволяет легко регулировать температуру в каждом помещении. Радиаторная система обычно является наиболее эффективной и удобной в использовании, но также является наиболее затратной.

В идеале, выбор разводки отопления для частного дома должен основываться на характеристиках дома и потребностях его жителей. Рекомендуется проконсультироваться с профессионалом в области отопления, который сможет рассчитать оптимальный вариант для вашего дома.
