Что это такое?

Автоматический воздухоотводчик для систем отопления – небольшой элемент для стравливания воздушных и газовых масс из жидких сред. Его использование позволяет избежать завоздушивания контура, ускоренно заполнить теплопровод, избежать образования воздушных карманов и запустить обратно воздушные массы при опорожнении трубопровода. Поэтому данный элемент играет немаловажную роль в нагревательных контурах.

В корпусе автоматического крана для спуска газа имеются полый полипропиленовый или тефлоновый поплавок, воздушный клапан и воздухосборник. Воздушный клапан оснащается заглушкой во избежание утечек теплового носителя при выходе из строя крана.

Воздухоотводчики должны располагаться в любой закрытой системе с принудительной циркуляцией теплоносителя, который движется по трубам под избыточным давлением. По мере скопления определенного объема газа и воздуха происходит их автоматическое стравливание из системы. Завоздушивание контура опасно тем, что происходят сбои при движении теплового носителя, образуются шумы и гидравлические удары, а также происходит быстрый износ узлов насосных агрегатов и другого оборудования. В некоторых случаях воздушная пробка полностью останавливает циркуляцию жидкостной среды.

Воздушные массы в тепловом носителе находятся в растворенном виде. Образуются они при резких скачках давления, температурного режима и накапливаются наверху отопительного контура. Автоматические воздухоотводчики устанавиваются на тех местах, где возможно образование большого объема газовоздушной системы. Например, краны монтируют для нагревательного оборудования, для полотенцесушителя.

Цена

Стоимость механического воздухоотводчика начинается от 40 рублей. У автоматических устройств она зависит от производителя, диаметра подключения и материала из которого он изготовлен. Самым оптимальным вариантом считаются воздухоотводчики из латуни, так как стальные подвержены коррозии. Цена устройств из латуни начинается от 400 рублей.

Особенности и разновидности

Технические особенности автоматических кранов:

• длительность эксплуатации: 25-30 лет;
• максимальная температура воды и других неагрессивных жидкостей: не более 120 градусов;
• температура помещения: не более 60 градусов;
• давление: 10-12 атмосфер;
• резьбовое соединение: 1/2 или 3/4;
• тепловой агент: вода и неагрессивные жидкости.

• Угловые.
• Для радиаторов.

В закрытых отопительных системах часто бывает, что газовоздушные массы скапливаются в труднодоступных или удаленных местах. В том случае, когда обычные клапаны невозможно установить, так как труба с резьбой на конце располагается горизонтально, угловые автоматические воздухоотводчики станут оптимальным решением данной проблемы. Патрубок устройства повернут на 90 градусов, что позволяет подсоединить его к горизонтальной трубе. Следует знать, что угловые воздухоотводчики практически не отличаются от традиционных прямых воздухоотводчиков и могут устанавливаться вместо них.

Для практичности и легкости очистки выпускаются поплавковые автоматические краны в комплекте с клапаном, который представляет самой малогабаритный переходник с патрубком лепесткового типа. Накрученный на резьбовое соединение переходник устанавливается до воздухосбрасывателя и необходим для возможности быстрого демонтажа и прочистки, а также замены. Подобными элементами оснащаются автоматические краны таких производителей, как Danfoss и Valtec.
4 Принцип работы автоматического устройства

Автоматический воздушник может использоваться как для отопления, так и для систем горячего водоснабжения. Такой прибор функционирует без каких-либо вмешательств человека. Механизм состоит из латунного корпуса и бочонка, расположенного вертикально, и имеет резьбовые соединения. Внутри прибора находится пластмассовый поплавок. К нему подсоединяется клапан, на который воздействует вода. Принцип работы автоматического воздухоотводчика для отопления заключается в следующем:

1. 1.

   Когда камера находится в рабочем состоянии, корпус заполняется водой, которая оказывает давление на поплавок и прижимает его кверху. Воздушный клапан перекрыт.
2. 2. Во время скопления воздуха в этой камере начинается снижаться уровень жидкости. Поплавок постепенно опускается.
3. 3. При критическом снижении количества воды клапан открывается, что приводит к спуску скопившегося воздуха наружу.
4. 4. После полного вытеснения весь механизм возвращается в прежнее положение. Клапан снова закрывается.

Когда отопительная система наполняется жидкостью, постоянно происходит сброс воздуха до тех пор, пока поплавок не поднимется в верхнюю часть камеры. После наполнения резервуара водой пружина начинает воздействовать на клапан, а тот перекрывает отверстие.

Автоотводчики газов могут быть с угловым или прямым подсоединением. Одни производители выполняют конструкцию так, чтобы сброс происходил вертикально, а другие — в сторону. Для обычного бытового использования такие различия практически не имеют никакого значения.

Фирмы, производящие автоспускники, постоянно совершенствуют свою продукцию. Ведущие компании снабжают изделия некоторыми дополнительными функциями, к которым относятся:

1. 1. Защита устройства от гидроударов. Для этого в конструкцию добавляют отражающую пластину.
2. 2. Дополнительные горизонтальные штуцера. Они служат для более эффективного сбора небольших воздушных пузырьков.
3. 3. Установку мини-клапана можно произвести непосредственно в радиаторную заглушку.

Также некоторые модели позволяют демонтировать клапан без сброса воды из системы. Это возможно благодаря встроенному отсекающему крану. Во время откручивания элемента пружина начинает расправляться и прижимает прокладку к входному отверстию радиатора.

Участки установки автоматического воздухосбросника

Где в схеме отопления с принудительной циркуляцией должен присутствовать воздухосброс для наиболее эффективного выполнения своего прямого предназначения? Как предотвратить образование воздушных пробок в системе? Существует несколько определенных требований:

• Трубопровод необходимо проложить таким образом, чтобы теплоноситель и выделяемый воздух двигались в одном направлении. Смысл состоит в том, чтобы горячий носитель восходил от основного стояка к отдаленным;
• Воздухосбросник монтируется на самых высоких участках. Для этого существует вполне объяснимая законами физики причина: выделение воздуха начинается при уменьшении скорости течения носителя тепла, а процесс этот происходит как раз в наивысших точках;
• Вероятность риска образования воздушных пробок в большой степени присутствует на поворотах трубопровода, на участках перехода с большего на меньший диаметр труб, непосредственно на обогревательных приборах (радиаторах). Поэтому вполне логично устанавливать воздухосборники именно в таких местах.

Радиаторный воздухосбросник

Радиаторный воздухоотводчик

Автоматический радиаторный воздухоотводчик монтируют на радиаторы вместо кранов Маевского. Он немного отличается от традиционной модели по размеру и дороже по стоимости. Врезка элемента необходима в алюминиевых и биметаллических батареях, где при химической реакции металлического сплава с носителем постоянно образуются воздушные пробки.

Особенности функционирования ручных спусковых устройств

Ручные спусковые устройство имеют два отверстия с резьбой. Когда резьбовые элементы откручивают, происходит спуск воздуха, который выталкивается через отверстие и выходит из системы через другое отверстие.

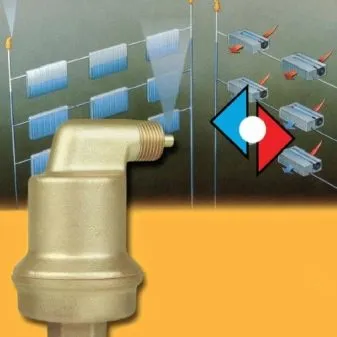

Угловой вариант

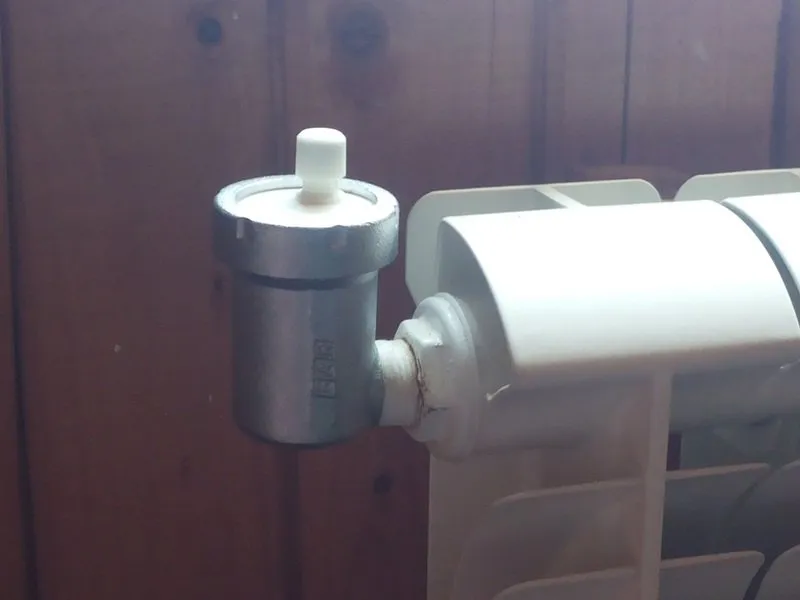

Угловой воздухоотводчик

Угловой воздвухоотводчик монтируют на участках, где нет возможности установить обычный прямой. Это труднодоступные, удаленные, горизонтальные отрезки трубопровода. Патрубок у такого прибора выходит снизу, а затем разворачивается под углом 90 градусов.

Преимущества модели автомат

Автоматические воздухоотводчики обладают следующими преимуществами перед ручными кранами:

• функционирование без использования человеческого труда;
• надежность;
• прочность;
• устойчивость;
• длительный срок службы;
• стабильная работа.

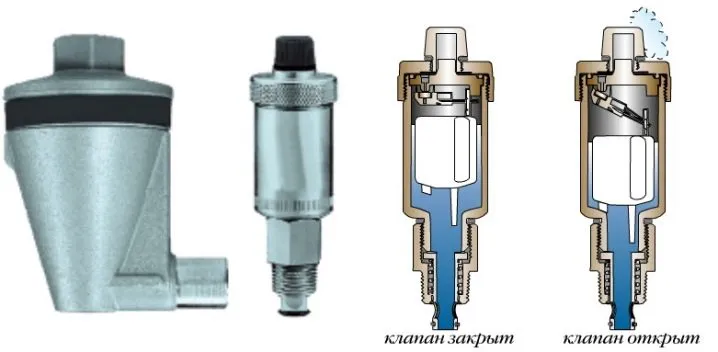

Как это работает?

Клапан для сброса воздуха представляет собой корпус из металла с нижним патрубком. В корпусе располагается поплавок, изготовленный из полимеров, соединяется тягой с клапаном игольчатого типа. В паспорте воздухоотводчика все детали и принцип действия описаны с обозначением на схеме.

Рассмотрим принцип работы.

• Нормальное состояние воздухоотводчика – при заполнении жидкостью поплавок располагается наверху системы, а клапан игольчатого типа – закрыт. Имеющаяся в контуре воздушная масса направляется в камеру и вытесняет жидкость. Поплавок медленно опускается вниз и в определенном участке открывает клапан, взаимодействующий с окружающей средой. Вследствие этого накопившийся в камере воздух под воздействием давления жидкости сбрасывается через открытый участок.
• После сброса газовоздушной смеси в камеру направляется жидкость, под давлением поднимая поплавок на крайнее верхнее положение. Происходит закрытие клапана и переход воздухосбрасывателя в режим ожидания.
• При опорожнении отопительной системы автоматический поплавковый клапан также играет немаловажную роль. С понижением уровня воды начнет открываться клапан, воздух сможет попасть в систему и ускорить процесс опорожнения.

Где правильно нужно устанавливать воздухоотводчики для систем отопления

При монтаже системы отопления установка воздухоотводчиков является обязательной процедурой, для определения нужного количества необходимо знать, куда ставить эти приборы. Воздухоотводчики рекомендуется располагать в следующих местах:

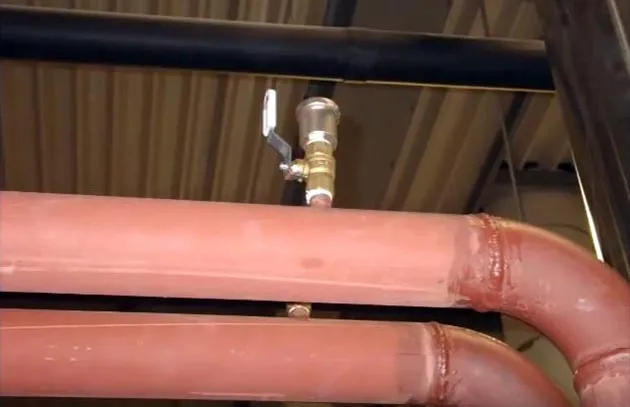

• Самые верхние точки системы. Если при монтаже трубопровод поднимается вверх, обходя какое-либо препятствие, и затем опускается вниз к теплообменным приборам, сверху следует установить автоматический воздухоотводчик для системы отопления. Это предотвратит завоздушивание по той причине, что легкий воздух всегда поднимается вверх и скапливается в трубопроводе на верхнем этаже.


Рис. 9 Виды автоматических воздухоотводчиков

• Радиаторы отопления. Радиаторные теплообменники имеют сложную форму, включающую в себя большое количество секций — это создает удобные полости для скопления воздуха. Поэтому в радиаторах всегда используются выпускные краны Маевского, в индивидуальном отопительном контуре они устанавливаются на каждый радиатор вне зависимости от схемы подключения (однотрубная, двухтрубная, нижняя, боковая, диагональная).
  Радиаторные ручные модели выпускных клапанов, в отличие от автоматических, имеют малый размер, меньшую стоимость, эстетично вписываются в контур радиатора, поэтому устанавливаются на батареи в подавляющем большинстве случаев производителем и при необходимости хозяевами домов.
• Полотенцесушители. Выпускаемые промышленностью полотенцесушители сложной популярной в быту формы «лестница» всегда комплектуются воздухоотводчиком с прямым патрубком, размещенным в его верхней части. Удобнее, если полотенцесушитель оснащают воздухоотводчиком автоматическим по следующим причинам: расположенный вверху винт ручной модели неудобно закручивать, в жилых домах может периодически отсутствовать вода и ручная настройка становится хлопотной, к тому же выступающий сбоку канал портит эстетичный внешний вид нагревателя.
• П-образные отводы и байпасы. Любой участок трубопроводной магистрали с обращенной вверх петлей собирает воздух, если для отключения петли используют запорный кран, его устанавливают в самой верхней точке, используя модель со встроенным автоматическим клапаном Маевского (естественно, воздухоотводчик вверху можно установить и отдельно от вентиля).
• Система обвязки котла. Также рекомендовано оснащать клапаном обвязку котла для обеспечения безопасного функционирования нагревательного оборудования в случае завоздушивания магистрали.
• Гидрострелки. Не так часто в бытовых отопительных системах используют гидрострелки, к которым подключают циркуляционные насосы, коллекторы радиаторов и теплых полов — если устройство расположено вертикально, в его верхнюю часть вкручивают автоматический спускник воздуха.
• Коллекторы. При устройстве многоконтурных теплых полов используют коллекторы с гребенками, к которым подключают трубопровод различных контуров. Коллекторы располагаются выше уровня водяных полов и всегда оснащаются автоматическими воздухоотводчиками, которые устанавливаются в их корпус производителем, система включает в себя два прибора на подающую и обратную линии.


Рис. 10 Ручные и автоматические воздухоотводчики для систем отопления — схема расположения

Материалы

Причины появления воздуха и воздушных пробок в системе отопления

• Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.
• При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
• В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
• В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
• Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический воздухоотводчик.
• Воздух попал в систему после проведения ремонтных работ.

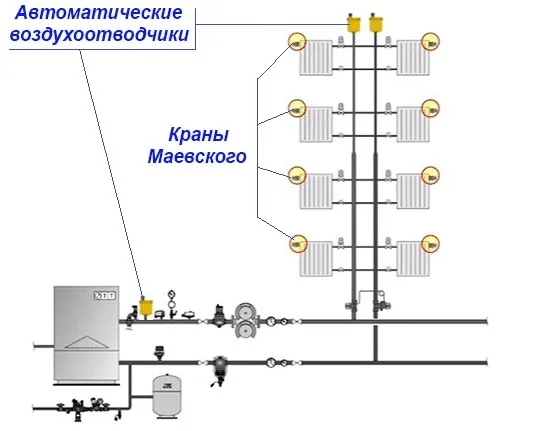

Где ставятся клапаны спуска воздуха

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы стравливать собирающийся воздух. Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.

Если котел оборудован встроенным воздухоотводчиком, то на подаче его ставить не нужно

Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:

• в группе безопасности котла, присоединенного к системе закрытого типа;
• пола;
• если самой высокой точкой является трубопровод, а не радиатор, то в него врезается поплавковый воздухоотводчик;
• в буферную емкость и бойлер косвенного нагрева, если это предусмотрено конструкцией;
• на змеевик полотенцесушителя;
• в общую распределительную гребенку сложной и разветвленной системы (на оба коллектора);
• на гидравлический разделитель контуров (гидрострелку).

Кроме указанных точек, воздухосбрасыватели ставятся в проблемных местах тепловой сети, где в силу сложных условий прокладки трубы образуют П-образные петли, повернутые кверху. Например, магистраль обходит дверной проем либо лестничный марш поверху, а затем снова опускается вниз. В подобных компенсаторах воздушные пробки образуются с вероятностью 100%, поэтому там нужен воздухоотводчик, лучше – автоматический.

Когда высшей точкой сети является труба или компенсатор, на него монтируется клапан

Совет. Никогда не врезайте кран Маевского напрямую в трубопровод, поскольку пузырьки пройдут мимо него вместе с потоком теплоносителя и клапан окажется бесполезным. Для правильной работы ручному «спускнику» нужна камера для сбора воздуха (у «автомата» есть собственная). Сделайте врезку в магистраль вертикальной трубой, которая послужит воздухосборником, а сверху установите кран.

Если при заполнении тепловой сети водой вы не желаете бегать между радиаторами с отверткой, поставьте вместо вентилей Маевского автоматические угловые воздухоотводчики. Данный вариант подойдет и жильцам квартир, обогреваемых централизованно: в чугунных батареях частенько возникают воздушные пробки, а удалить их оттуда нет возможности.

Еще совет. Чтобы колба углового воздухосбрасывателя не торчала на виду и не цеплялась за шторы, возьмите мини-модель клапана, встроенного в радиаторную крышку.

Варианты исполнения приборов

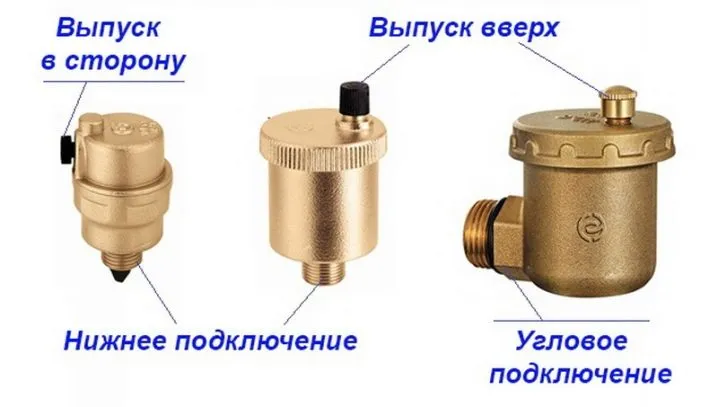

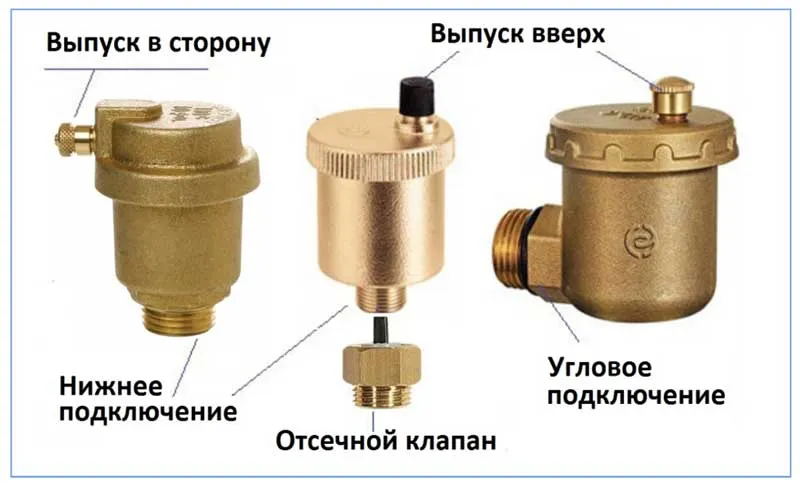

Автоматические воздухосбросники имеют три разновидности: углового типа, прямого и радиаторного. Внешние различия и область применения при этом никоим образом не оказывают влияния на принцип работы устройств. Разберем особенности каждой модификации.

Прямой воздухосбросник

Прямой воздухоотводчик

Наиболее распространенный тип с прямым присоединительным патрубком. Устанавливается в самых высоких точках отопительной системы, где чаще всего образуются воздушные пробки.

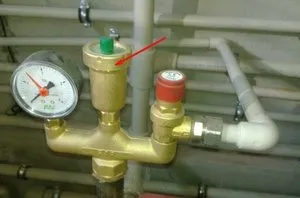

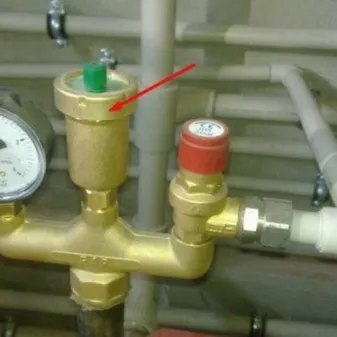

Прямой автоматизированный воздухоотводчик входит в группу безопасности теплогенератора, которая располагается на отходящей от него трубе. Воздухосбросник здесь необходим для отвода воздуха при наполнении котловой емкости водой. В случае проведения профилактических работ, котловой бак можно отсоединить от системы отопления и опустошить посредством воздухосброса.

Установки воздухосбросника требуют также некоторые виды циркуляционных насосов в целях обеспечения бесперебойного функционирования. Перекачивающее оборудование транспортирует лишь несжимаемую среду, и, в случае появления воздушной пробки в рабочем колесе, оно может остановиться. Эту угрозу контролирует и предотвращает отводчик.

3 Механический спускной кран

Устройство механического развоздушивателя довольно простое. Зачастую он имеет латунный корпус и резьбовые соединения на ½ или ¾. дюйма Сбоку в устройстве есть небольшое отверстие, которое необходимо для сброса воздуха из системы.

Некоторые модели механизмов снабжают специальной пластиковой вставкой. Внутри неё есть маленький отводной канал. Это позволяет эксплуатировать устройство с большим удобством, так как его положение можно регулировать благодаря пластмассовой шайбе. Механический развоздушник функционирует следующим образом:

1. 1.

   При эксплуатации отопительных систем винт с этого устройства закручен и полностью закрывает выходное отверстие.
2. 2. Если возникает необходимость спустить образовавшиеся скопления воздуха, тогда винт немного откручивают. Давление теплоносителя выдавливает пробку.
3. 3. Сначала из радиатора выходит чистый воздух, а затем вперемежку с жидкостью. Клапан Маевского перекрывается только после того, как из отверстия начнёт идти вода.

Ручной кран Маевского способен правильно работать на протяжении многих лет. Это безотказное устройство имеет большой срок эксплуатации.

Зачастую прибор монтируют на радиаторе. Краны Маевского имеют разные способы откручивания. Для этой цели можно применять рукоятку из пластика или металла, обычную отвёртку или четырехгранный ключ.

Решение проблем автоматического воздухоотводчика

Из-за некачественного теплоносителя у автоматических устройств со временем закоксовывается игла, а точнее на ней оседают соли. В итоге она не может полностью закрыть отверстие для вывода воздуха. Результат – теплоноситель начинает вытекать наружу через него. Чтобы решить эту проблему, необходимо снять воздухоотводчик, открыть крышку и очистить от всех примесей иглу и кулисный механизм. После чего собрать заново и установить на место.

Ещё одна наиболее часто встречающая поломка – это растрескивание уплотнительной резинки, расположенной в крышке корпуса. Как только кольцо разрывается из-под крышки начинает вытекать теплоноситель. Чтобы устранить эту проблему, необходимо либо заменить уплотнительное кольцо или намотать вместо неё на резьбу ФУМ-ленту.

В чем заключается работа автоматических воздухоотводчиков

Принцип работы автоматического воздухоотводчика так же заключается в открытии спускного отверстия, когда образуется затора из воздуха в отопительной системе. Устройство самостоятельно открывает и выталкивает воздух.

При исправной работе системы, поплавок, который расположен во входном патрубке воздухоотводчика, должен находиться в верхней части устройства. За счёт присоединения с ним штока в форме конуса, входной проход закрывается. В случае скапливания воздуха в системе, поплавок медленно движется к низу и перемещает запирающий шток. Происходит отпирание воздушного клапана и воздух выходит наружу через отверстие.

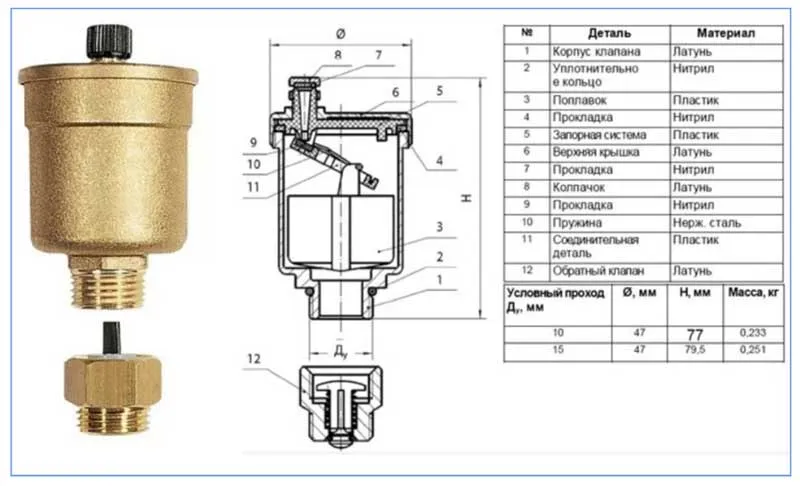

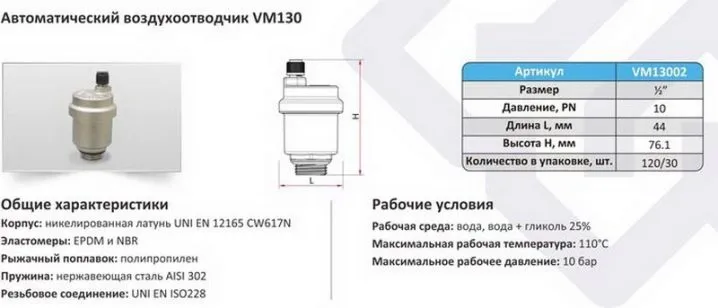

Технические характеристики воздухоотводчика

Корпус воздушных клапанов, предназначенный для выталкивания воздуха из отопительных систем, изготовлен из латуни, который покрыт никелем (иногда используется бронза). Характеристики, присущие отводчикам:

• Монтаж производится в самом верху системы отопления на прямом участке;
• Температура среды, с которой можно работать — от 100 до 120°С;
• Предельное давление составляет 10 бар;
• Устройство подключается как прямо, так и под углом;
• Выпускной штуцер располагается сверху или сбоку;
• Рабочая среда — вода, незамерзающие теплоносители, содержание гликоля в которых должно быть до 50%;
• Измерение диаметра входного патрубка изменяется в зависимости от параметров трубопроводов. Как правило, используются изделия диаметром ½ и ¾ дюйма;
• Поплавки изготавливаются из полипропилена и тефлона;
• Воздухоотводчик из латуни рассчитан на 30 лет эксплуатации (показатель также может меняться в зависимости от модели).

Выбор и монтаж

В современных моделях воздухоотводчиков имеются эластичные прокладки. Они обеспечивают надежное и герметичное присоединение к трубопроводу или радиаторам. Для установки системы потребуется разводной ключ.

Если прокладки не создают герметичность, для укрепления и создания герметичности подойдет льняная пакля в комплекте с замазкой или сантехническая нить. Автоматические воздухоотводчики устанавливаются вертикально на горизонтальной труде, для ручных устройств горизонтальная труба не столь важна.

Чтобы правильно выбрать и установить воздухоотводчик, рекомендуем:

• Ручные воздухоотводчики устанавливаются на радиаторное отопление. Во всех других случаях завоздушивание предвидеть невозможно и лучше всего использовать автоматические приборы;
• Если у вас есть маленькие дети — не стоит устанавливать радиаторные модификации с откручивающимися ручками, которые они могут открутить и слить теплоноситель из системы. При залитом в нее ядовитом этиленгликолем могут быть ужасные последствия;
• Не стоит экономить и покупать дешевые изделия. Бюджетных моделей, как правило, вместе с воздухом пропускают теплоноситель или заклинивают в процессе эксплуатации (жидкость не успевает вытолкнуть воздух);

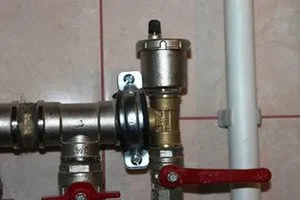

• Лучше всего установить автоматический воздухоотводчик вместе с отсечным клапаном — это даст возможность в любой момент сделать ремонт устройства.

Установка воздухоотводчика в коллектор и гидрострелку.

5 Монтаж оборудования

В любой отопительной системе на жидкостном теплоносителя есть определённые участки, где обязательно нужно устанавливать автоотводчик. Механические клапаны Маевского следует монтировать на все радиаторы, чтобы всегда была возможность стравить лишний воздух. Автоматический прибор следует устанавливать только в вертикальном положении на таких участках разводки:

1. 1.

   В группу безопасности теплогенератора, подключённого к закрытой системе обогрева.
2. 2. На всех коллекторах отопления, сделанного по типу тёплого пола.
3. 3. В самой верхней точке контура.
4. 4. На полотенцесушителе.
5. 5. Во все распределительные гребёнки.
6. 6. Желательно монтировать устройство и в гидрострелку.

Также эти приборы устанавливаются на всех проблемных точках сети, особенно там, где появляются П-образные петли, которые развёрнуты кверху. В таких местах возникновения воздушных пробок избежать не удастся

Если говорить о механических клапанах, то их не следует устанавливать напрямую в трубы. Так воздух пройдёт мимо устройства, а вместо пробки будет выходить теплоноситель. В этом случае прибор полностью бесполезен. Автоматические воздухоотводчики оснащены специальной камерой, которая улавливает все пузырьки. Лучшим вариантом будет монтаж углового механизма. Многие отказываются от такого устройства, поскольку колба сильно бросается в глаза. Чтобы резервуар не мешал, можно взять мини-модель сбросника.

Обзор производителей

Автоматические воздухоотводчики для сброса газа бывают:

• латунными с полиэтиленовым поплавком, не подверженным окислению;
• чугунными с эпоксидным покрытием;
• латунными с никелевым покрытием и полиэтиленовым поплавком;
• из нержавейки.

Среди компаний, выпускающих автоматические воздухоотводчики для систем теплоснабжения, хорошую репутацию завоевали следующие бренды.

• Фирма Flamco из Нидерландов. Она производит клапаны для сброса воздуха бытового назначения Flexvent. Корпус деталей выполняется из латуни, изделия монтируются в контурах с небольшим количеством воздушных масс. В основном предназначены для батарей.
• Португальская компания Adca специализируется на клапанах для промышленного сегмента и отопительных контуров. Изделия изготовляются исключительно из нержавейки и устанавливаются в отопительных контурах с максимальной температурой теплоносителя не более 300 градусов.
• Компания Mankenberg производит воздухоотводчики высокого качества. Основным отличием воздухоотводчиков данного производителя является возможность установки в отопительные системы с различными видами теплоносителями, даже агрессивными. Воздухоотводчики выполняются из нержавейки.
• Фирма «Гранрег КАТ» выпускает клапаны для стравливания воздуха, монтируемые на системы водоснабжения, отопления и канализации. Устройства российского производства на сегодняшний день изготавливаются для систем теплоснабжения – серия КАТ12, водяных и канализационных контуров – серия КАТ50.
• Компания Armstrong считается наиболее востребованным производителем автоматических воздухоотводчиков высокого класса во всем мире.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 — 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

Рис. 6 Воздухоотводчики для систем отопления с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

• Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
• Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
• Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
• На рынке представлены аналоги воздухоотводчиков — сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух — это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
• Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

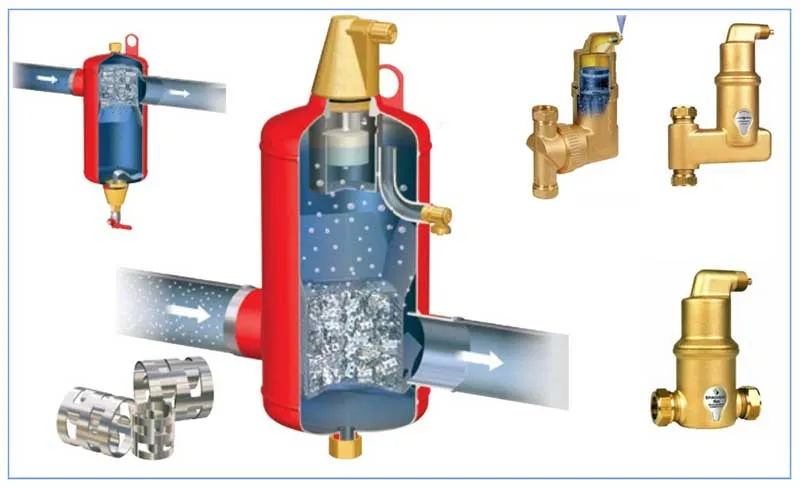

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Выпускаемые краны Маевского не отличаются широким разнообразием ввиду их простой конструкции, состоящей из корпуса с изогнутым под 90 градусом воздуховодом и конусообразного запирающего винта.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта — в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

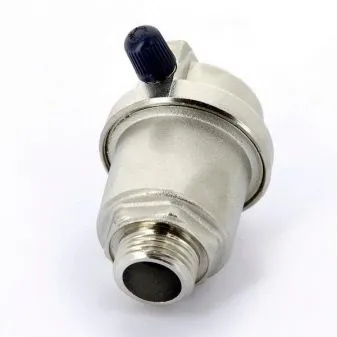

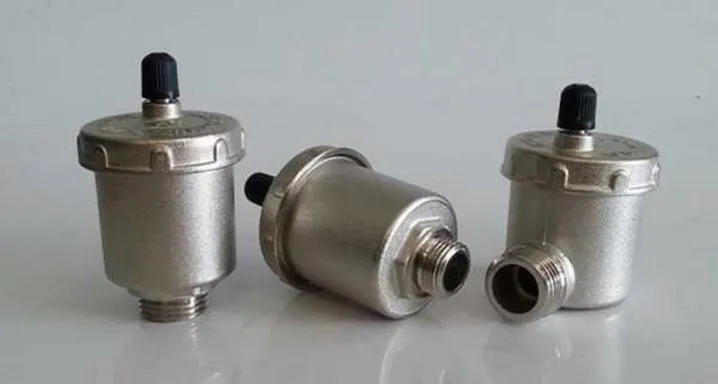

Рис. 8 Воздухоотводчики для систем отопления от завоздушивания батарей

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

• Поворотной рукояткой из пластика или металла.
• Специальным сантехническим четырехгранным ключом.
• Винтом со шлицем под плоскую отвертку.

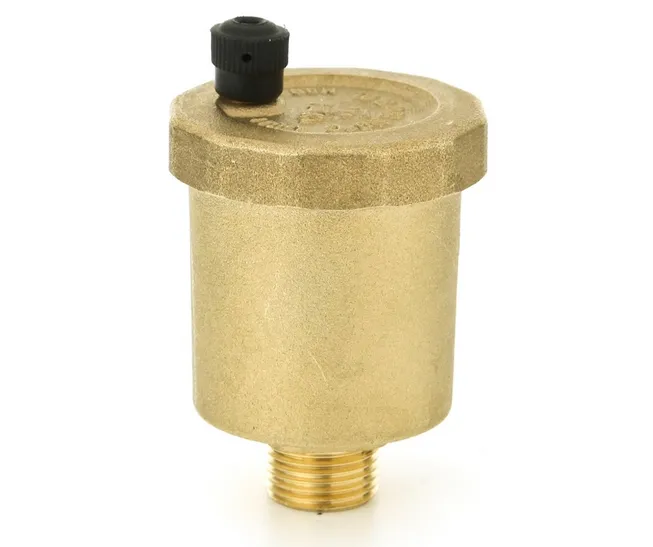

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа — это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Монтаж

Установка автоматических клапанов для спуска воздуха производится по вертикали на следующих участках отопительной системы:

• в группе безопасности нагревательного аппарата;
• на коллекторах утепленных полов;
• в том случае, когда наивысшей точкой является не батарея, а теплопровод, в него монтируется клапан для спуска газовоздушной смеси;
• в нагревательный бойлер при наличии;
• на полотенцесушитель;
• на гидрострелку.

Также автомат может монтироваться в проблемных участках трубопровода, где образуются П-образные петли.

Что такое автоматический дуплекс?

Автоматический дуплекс — это функция печати, которая позволяет автоматически печатать двусторонние документы без необходимости поворачивать бумагу вручную. Обычно это функция, доступная на принтерах и копировальных аппаратах более высокого уровня, хотя в последнее время она становится все более распространенной и на более доступных устройствах.

Автоматический дуплекс может быть полезен для экономии бумаги и снижения затрат на печать, а также для создания профессионально выглядящих документов, особенно когда речь идет о печати большого количества страниц.
