Хотите узнать, как правильно соединить два гидроаккумулятора на один насос? В нашей новой публикации «Как соединить два гидроаккумулятора» мы расскажем о необходимых шагах и методах соединения, которые помогут обеспечить эффективную работу вашей системы водоснабжения. Изучите подробные инструкции и максимально оптимизируйте работу ваших гидроаккумуляторов для комфортного и надежного водоснабжения!
Подключение гидроаккумулятора в систему водоснабжения: варианты и типовые схемы
Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.
Использование двух гидроаккумуляторов с одним насосом требует правильного соединения и настройки. Одним из распространенных вариантов является последовательное подключение двух аккумуляторов к одному насосу. Важно помнить, что при такой конфигурации, каждый гидроаккумулятор будет работать независимо, что обеспечит более равномерное распределение нагрузки. Тем не менее, не забывайте о правильной настройке системы, чтобы избежать проблем, например, включил скважиной насос джилекс с закрытым краном. Это поможет поддерживать оптимальное давление в системе и продлит срок службы оборудования.
Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.
Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.
Устройство и назначение гидробака
Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.
При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.
Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.
Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.
Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.
Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.
Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.
Принцип работы гидроаккумулятора
Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.
Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.
Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.
Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.
Важно правильно вмонтировать гидроаккумулятор в систему водоснабжения. Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.
Роль в водопроводной сети
Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.
Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.
Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.
Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:
- Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
- Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
- Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
- Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.
Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.
Варианты мембранных замкнутых емкостей
Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:
- Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
- Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
- Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.
В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.
Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.
Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.
Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.
Схемы подключения гидроаккумулятора
Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

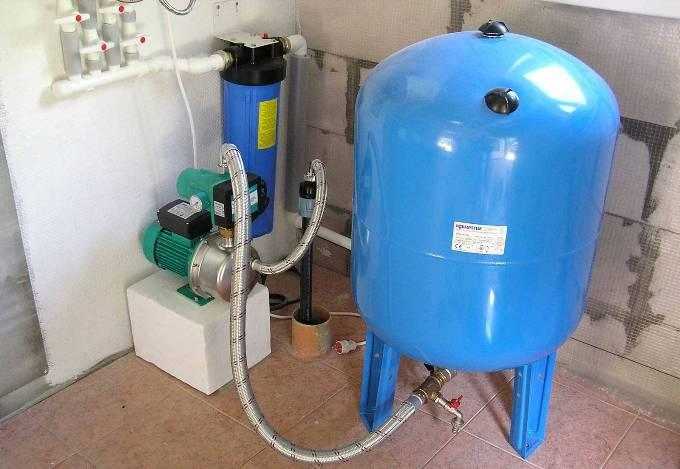

Стандартный вариант с поверхностным насосом
Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.
Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.
Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:
Как подключить гидроаккумулятор в систему водоснабжения
Для того чтобы насос не включался каждый раз при открывании крана, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора процедура несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.
Функции, назначение, виды
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
- Создать небольшой запас воды на случай отсутствия электроэнергии.
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Как выбрать объем бака
Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.
При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.
Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.
Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.
Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Vатм.=(Hmax+6)/10
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).
Как выбрать
Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.
Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.
Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.
Подключение гидроаккумулятора к системе
Обычно системе водоснабжения частного дома состоит из:
- насоса;
- гидроаккумулятора;
- реле давления;
- обратного клапана.
В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.
С пятивыводным штуцером или без
Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.
Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.
Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.
Как обычно, вариантов несколько, выбирать вам.
Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).
Как установить два гидробака на один насос
При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.
Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.
Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.
Подключение гидроаккумулятора и реле давления к глубинному, погружному насосу
- камеры для воды;
- диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
- гнезда с клапаном;
- патрубка подсоединения к системе.
Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.
Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.
При проведении данных действий необходимо следить за параметрами на манометре.
Схема подключения гидроаккумулятора
Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.
Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.
- Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
- Открывается крышка реле и включается насос для заполнения системы водой.
- После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
- Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
- Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
- Все настройки должны проводиться при выключенном насосном оборудовании.
- После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

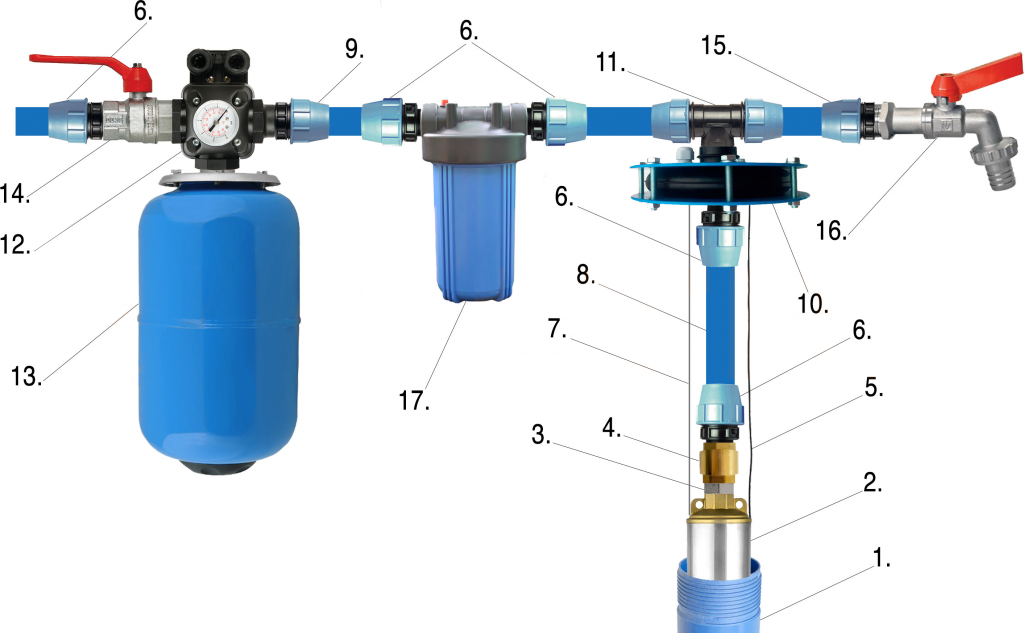

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:
- Погружной насос перекачивает воду из скважины в гидробак;
- По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
- Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
- И так по кругу.
Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.
Схема подключения нескольких гидроаккумуляторов к погружному насосу
Если при использовании гидроаккумулятора Вам будет необходимо еще емкость для накапливания воды, то возможно установить параллельно еще несколько гидробаков, подходящего для Вас объема.
Подключение гидроаккумулятора и реле давления к глубинному, погружному насосу
- камеры для воды;
- диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
- гнезда с клапаном;
- патрубка подсоединения к системе.
Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.
Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.
При проведении данных действий необходимо следить за параметрами на манометре.
Схема подключения гидроаккумулятора
Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.
Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.
- Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
- Открывается крышка реле и включается насос для заполнения системы водой.
- После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
- Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
- Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
- Все настройки должны проводиться при выключенном насосном оборудовании.
- После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.
Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:
- Погружной насос перекачивает воду из скважины в гидробак;
- По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
- Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
- И так по кругу.
Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.
Схема подключения нескольких гидроаккумуляторов к погружному насосу
Если при использовании гидроаккумулятора Вам будет необходимо еще емкость для накапливания воды, то возможно установить параллельно еще несколько гидробаков, подходящего для Вас объема.
Подключение гидробака своими руками к системе водоснабжения
Гидробак позволяет избавить водяной насос от кратковременных включений. Именно в этот момент электрооборудование переносит максимальную нагрузку, что пагубно сказывается на его эффективности и сокращает срок службы. Подключение гидроаккумуляторов к системам водоснабжения полностью решает вопрос непрерывного водоснабжения, так как в емкости находится запас воды.
Зачем нужен гидробак
Помимо стратегического запаса жидкости гидробак позволяет решить следующие проблемы:
- Исключает пагубные последствия гидроударов. Подача воды производится дозировано, напор не меняется, скачков давления нет.
- При включении водяного насоса компенсируется нагрузка на рабочие узлы водопровода, подключенного к системе оборудования и бытовую технику.
- Электрический насос, качающий воду из колодца или скважины, включается реже, что экономит расход электроэнергии.
- Подключение гидроаккумулятора позволяет пользоваться водой даже при отключении электроснабжения дома, района или улицы.
Принцип работы гидроаккумулятора
По своей сути это металлическая емкость, внутри которой устанавливается грушевидная мембрана.
Ту же самую роль в некоторых модификациях играет резиновая плоская мембрана. Грушевидные баллоны монтируются возле горловины. Диафрагма делит бак на две части. Она устанавливается горизонтально посередине бака. Одна часть объема заполняется водой, другой сжатым воздухом.
Гидробаки применяются в системах отопления, а также снабжения холодной и горячей водой. По принципу использования они различаются по цветам. Горячая вода и теплоноситель – бак красного цвета. Холодная вода – синего. Есть модели, которые представляют собой цилиндрический бак, устанавливаемый вертикально. Для удобства разработаны модификации, горизонтально сориентированные, которые монтируются на опорах.
Устройство предполагает наличие ниппелей. Один из них находится сзади, и предназначен для закачивания воздуха. Другой – для стравливания. Изначально требуется, чтобы давление в воздушной камере было 1,5 бар. При этом происходит включение насосной станции. Модели отличаются в соответствии с тем, какое давление воздуха должно быть для его отключения. Обычно это 3,0 бар.
Схема работы следующая:
- В воздушную камеру нагнетается воздух.
- Давление выдавливает воду в систему, направляя ее к потребителю.
- При расходе жидкости происходит падение давления воздуха, так как груша расширяется, а диафрагма выгибается.
- Срабатывает реле, включается насос, пополняется запас воды, давление воздуха стабилизируется.
Циклы повторяются, и в итоге домовладелец всегда может пользоваться водой, не переживая, что напор станет недостаточным или слишком сильным.
Настройка и схема подключения к системе водоснабжения
В качестве дополнительного оснащения системы используются реле сухого хода и обратные клапаны. Эти приспособления ответственны за то, чтобы в трубах всегда была вода, и чтобы она не стекала в колодец или скважину. Но это если речь идет об индивидуальных системах водоснабжения. После монтажа требуется произвести пусконаладочные работы, которые заключаются в проверке герметичности соединений и настройке гидробака.
В качестве установленных эксплуатационных параметров используется отметка в 1,7 бар. При этом происходит включение насосного оборудования. Реле настраивают так, чтоб отключение производилось при 2,8 бар. Эти параметры считаются идеальными для большинства моделей. Информация находится в инструкциях по эксплуатации гидроаккумулятора с насосом.
Ход работ
Если в процессе пусконаладки выявится, что давления недостаточно для нормального функционирования системы, нужно сделать следующее:
- Отключить насос от электросети, обесточить другие элементы, запитанные от электричества.
- Снимают крышку гидроцилиндра. Наличие жидкости в воздушной камере указывает на то, что мембрана или «груша» имеет повреждения.
- Проверяют плотность воздушного потока, выходящего из ниппеля. Для этого используют автомобильный манометр.
- Стравливают воду из труб, открыв кран сброса возле расширительного бака.
- Искусственно, вручную нагнетаю давление насосом до полутора бар. Отмечают подъем уровня жидкости в трубах.
Принято считать, что разница в 1 бар поднимает водяной столб на высоту 10 метров. Перед тем, как подключить гидроаккумулятор для системы водоснабжения, ее нужно заполнить. Чтобы мембрана прослужила дольше, система настраивается с 10-процентным запасом (ниже минимального порога давления).
Установка двух гидроаккамуляторов на один насос
Баки подключаются параллельно, для чего потребуется гибкий шланг или обычная водопроводная труба. Преимущество заключается не только в увеличение водяного запаса. Если один гидроаккумулятор выйдет из строя, второй будет решать проблему водоснабжения.
Нюансы подключения гидроаккумулятора
Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.
Жми для увлечения картинки!
Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора при монтаже нужно учитывать следующие аспекты:
- Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
- Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
- Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.

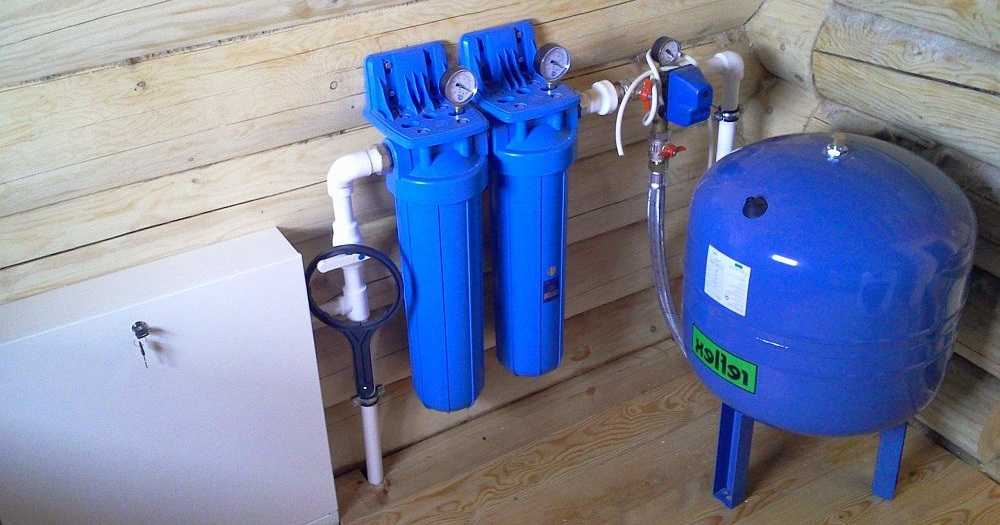

- Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
- На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.
Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.
Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.
Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.
Какие бывают мембраны для гидроаккумулятора?
Для гидроаккумулятора могут использоваться различные типы мембран, в зависимости от конкретного применения и условий эксплуатации. Некоторые из наиболее распространенных типов мембран для гидроаккумуляторов включают в себя:
-
Резиновые мембраны: это наиболее распространенный тип мембран для гидроаккумуляторов. Они изготавливаются из резины и обеспечивают хорошую герметичность и долговечность при правильном уходе.
-
Термопластичные мембраны: эти мембраны изготавливаются из термопластичных материалов, таких как полиэстер или полиуретан. Они обычно используются в приложениях с высоким давлением и могут быть более долговечными, чем резиновые мембраны.
-
Полимерные мембраны: эти мембраны изготавливаются из различных полимерных материалов, таких как полиамид, полиэтилен и другие. Они обычно используются в приложениях с низким давлением и могут быть долговечными при правильном уходе.
-
Металлические мембраны: это необычный тип мембраны для гидроаккумуляторов, который изготавливается из металла, например, из нержавеющей стали. Они обычно используются в приложениях с высоким давлением и могут быть более долговечными, чем другие типы мембран.
Выбор типа мембраны зависит от требований к гидроаккумулятору, например, от максимального давления, температуры и химической совместимости с рабочей жидкостью. При выборе мембраны для гидроаккумулятора рекомендуется обратиться к руководству пользователя или к специалисту, который может помочь выбрать подходящий тип мембраны.
Добавить комментарий
Для отправки комментария вам необходимо авторизоваться.
